Сколько фибры добавлять в бетон на 1 куб

Добавление фибры в бетон существенно повышает прочностные характеристики смеси, улучшает трещиностойкость, уменьшает усадочные деформации и продлевает срок эксплуатации конструкций. Однако эффективность применения напрямую зависит от соблюдения точной дозировки на 1 м³ бетонной смеси.

Для стальной фибры рекомендуемая норма варьируется от 25 до 40 кг на кубометр бетона. Это количество обеспечивает равномерное распределение волокон по объему, создавая армирующую сетку, способную воспринимать растягивающие и изгибающие нагрузки.

Полипропиленовая фибра вносится в значительно меньшем объеме – 0,6–1,2 кг на 1 м³ смеси. Несмотря на малую массу, она эффективно предотвращает образование микротрещин на ранних стадиях твердения, особенно при температурных колебаниях.

Базальтовая фибра применяется в пределах 1–3 кг/м³. Ее использование актуально в случае необходимости увеличить термостойкость и износоустойчивость конструкций, особенно при устройстве промышленных полов и дорожных покрытий.

Дозировка зависит от типа фибры, класса бетона и назначения конструкции. При проектировании рекомендуется учитывать требования СП 63.13330.2018 и данные производителей, так как превышение нормы может ухудшить удобоукладываемость смеси, а занижение – снизить эффект армирования.

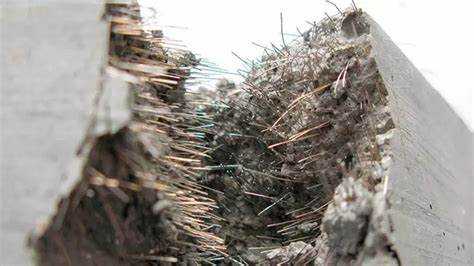

Сколько полипропиленовой фибры требуется на 1 м³ бетона

Рекомендуемое количество полипропиленовой фибры для стандартного конструкционного бетона составляет от 0,6 до 1,0 кг на 1 м³. Конкретная доза зависит от назначения смеси, фракции заполнителя, класса прочности бетона и желаемых свойств конечного изделия.

Для тонкослойных стяжек, наливных полов и тротуарной плитки достаточно 600–800 г фибры на кубометр, что обеспечивает равномерное распределение волокон и предотвращает усадочные трещины. При этом фибра длиной 6–12 мм обеспечивает оптимальную дисперсию в смеси.

Если речь идет о бетоне, подверженном вибрационным или ударным нагрузкам (например, промышленные полы или дорожные покрытия), количество увеличивают до 1,0 кг/м³. Это повышает трещиностойкость, снижает риск выкрашивания кромок и увеличивает общий срок службы покрытия.

Использование полипропиленовой фибры не требует корректировки водоцементного соотношения, но важно тщательно перемешивать смесь не менее 5 минут для равномерного распределения волокон. Добавление происходит на сухую смесь либо в процессе введения воды, но не после начала схватывания.

Норма добавления стальной фибры в конструкционный бетон

Для конструкционного бетона стальная фибра применяется в дозировках от 25 до 40 кг на 1 м³, в зависимости от требуемых характеристик материала. Минимальный уровень (25 кг/м³) используется при армировании ненагруженных элементов и ненапряжённых конструкций. Повышенная доза (до 40 кг/м³) применяется для конструкций, подверженных изгибу, сжатию и ударным нагрузкам.

Тип фибры и её геометрия существенно влияют на эффективность армирования. Наиболее эффективна фибра с анкерным или волнистым профилем длиной 30–60 мм и диаметром 0,5–1 мм. Такие параметры обеспечивают равномерное распределение по объёму и улучшенное сцепление с цементным камнем.

При увеличении содержания стальной фибры выше 40 кг/м³ может снижаться удобоукладываемость смеси. Для сохранения рабочих свойств допускается применение суперпластификаторов. Оптимальный показатель по прочности достигается при объёмной доле фибры 0,3–0,5% от общего объёма бетона.

Для железобетонных изделий, эксплуатируемых в агрессивных средах, важно выбирать оцинкованную или нержавеющую стальную фибру, чтобы исключить коррозионные очаги внутри структуры бетона.

Точная норма определяется расчётом на основе требований к трещиностойкости, прочности при растяжении и ударной вязкости, а также в соответствии с рекомендациями производителей фибры и нормативами СП 52-101-2003 и EN 14889-1.

Как рассчитать объем фибры в зависимости от назначения бетона

Объем фибры на 1 м³ бетона зависит от эксплуатационных требований к готовой конструкции. Для конструкционного бетона, где важна несущая способность, применяют от 25 до 40 кг стальной фибры на куб. При этом повышенная доза фибры увеличивает трещиностойкость и сопротивление изгибу.

В промышленных полах, подвергающихся динамическим и ударным нагрузкам, требуется не менее 30 кг/м³ стальной фибры или 4–6 кг/м³ полипропиленовой. Такая дозировка минимизирует образование микротрещин и повышает износостойкость поверхности.

В тротуарных плитах, бордюрах и малых архитектурных формах достаточно 0,8–1,2 кг/м³ полипропиленовой фибры. Для бетонной подготовки под фундамент – 1,0–1,5 кг/м³, если основная цель – снижение усадочных трещин.

Для торкрет-бетона и шпунтовых конструкций используют повышенные дозировки: от 40 до 60 кг/м³ металлической фибры, чтобы обеспечить пластичность и устойчивость к деформациям. В гидротехническом строительстве количество фибры зависит от агрессивности среды и может составлять до 2% от массы цемента.

Перед расчетом объема фибры важно определить вид фибры (стальная, полимерная, базальтовая), условия эксплуатации конструкции и требуемые прочностные характеристики. Только после этого можно корректно определить оптимальную дозировку и избежать перерасхода материала.

Влияние длины и формы фиброволокон на дозировку

Длина и форма фибры напрямую влияют на её распределение в объёме бетонной смеси и, соответственно, на необходимое количество добавки на 1 м³. Чем длиннее волокно, тем выше риск его сцепления и образования комков, особенно при недостаточном перемешивании. Для равномерного ввода длинных фибр (от 40 мм) требуется либо меньшее количество материала, либо специальные методы дозирования.

Короткие волокна (6–12 мм), например полипропиленовые, не склонны к агломерации и равномерно распределяются в бетоне. Поэтому их дозировка может достигать 1,0–1,5 кг/м³ без риска ухудшения однородности смеси. При использовании фибры длиной 20–30 мм оптимальная доза составляет 0,6–1,0 кг/м³, в зависимости от требуемой трещиностойкости.

Форма волокна также играет ключевую роль. Прямолинейные фибры обеспечивают минимальное сопротивление при замешивании, но хуже фиксируются в затвердевшем бетоне. Изогнутые или волнистые волокна (например, анкерные стальные) требуют меньшей дозы – 25–40 кг/м³ – при этом достигается сопоставимый эффект с прямыми волокнами в большем объёме (40–60 кг/м³).

Крючкообразная и гофрированная форма увеличивает механическое сцепление с цементной матрицей, позволяя снизить объём ввода без потери прочностных характеристик. Однако при этом возрастает требование к продолжительности перемешивания смеси и её подвижности.

Таким образом, при расчёте нормы фибры необходимо учитывать не только тип материала, но и геометрию волокон. Универсального значения дозировки не существует: она подбирается с учётом длины, формы и назначения бетона.

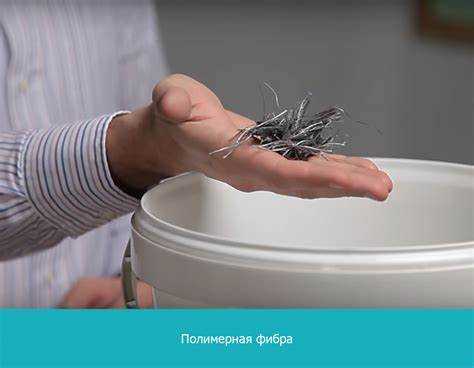

Можно ли сочетать разные типы фибры и в каких пропорциях

Совмещение различных видов фиброволокон в одном составе бетона возможно и нередко используется для усиления комплекса эксплуатационных свойств. Наиболее часто комбинируют стальную и полипропиленовую фибру, реже – базальтовую с синтетической или стеклянной.

Принцип комбинирования основан на различной функции каждой фибры:

• стальная фибра повышает трещиностойкость и прочность на изгиб;
• полипропиленовая снижает усадочные деформации и риск микротрещин;
• базальтовая или стеклянная стабилизирует структуру при термических и химических нагрузках.

Рекомендованные пропорции зависят от назначения бетона:

1. Для промышленных полов: 20–25 кг/м³ стальной фибры и 0,6–0,9 кг/м³ полипропиленовой. Такое сочетание обеспечивает прочность и уменьшение пластической усадки.
2. Для бетонных дорог и аэродромных плит: до 30 кг/м³ стальной и 1,0 кг/м³ базальтовой фибры. Повышается стойкость к циклам замораживания и оттаивания.
3. Для водонепроницаемых конструкций: 0,9 кг/м³ полипропиленовой и 0,6–0,8 кг/м³ стеклянной фибры. Достигается плотность и равномерность структуры.

Смешивание фибры требует тщательной проработки рецептуры: важно учитывать суммарный объемный эффект и не превышать общую насыпную плотность волокон более 2,5 % от объема бетона. Перед массовым применением рекомендуется провести лабораторный замес с проверкой удобоукладываемости и прочностных характеристик.

Как фибра влияет на водоцементное соотношение и плотность смеси

Добавление фиброволокон в бетон изменяет гидратацию цемента и требует корректировки водоцементного соотношения (В/Ц). Фибра увеличивает объемную долю твердых частиц, что снижает свободный объем воды в смеси. Для обеспечения необходимой пластичности часто требуется увеличение дозы воды на 3–7% от общего объема раствора при использовании полипропиленовой или стальной фибры.

Изменение В/Ц напрямую влияет на плотность бетонной смеси. С добавлением фибры плотность уменьшается на 10–15 кг/м³ из-за замещения части заполнителя и образования микро-пустот вокруг волокон. При этом плотность затвердевшего бетона меняется незначительно, если правильно подобрана дозировка и соблюдена технология уплотнения.

Для компенсации влияния фибры на В/Ц рекомендуют применять суперпластификаторы, позволяющие сохранить низкое В/Ц без потери подвижности. При использовании стальной фибры норма водоцементного отношения может оставаться на уровне 0,40–0,45, а с полипропиленовой – на уровне 0,45–0,50 с учетом корректировки водоредукторов.

Превышение нормы добавления фибры без корректировки В/Ц приводит к ухудшению однородности смеси и снижению прочности бетона. Оптимальная доза фибры обычно варьируется от 0,5 до 1,5% по весу цемента, что требует точной настройки водоцементного отношения и контроля плотности для сохранения технических характеристик.

Особенности ввода фибры в раствор при замесе вручную и на бетоносмесителе

Введение фиброволокон в бетонную смесь требует точного соблюдения технологии для равномерного распределения и сохранения свойств смеси.

При ручном замесе фибру добавляют на этапе, когда раствор уже частично перемешан с цементом и песком, но до добавления воды или с минимальным количеством воды. Это позволяет избежать слипания волокон и образование комков.

• Фибру вводят небольшими порциями, равномерно распределяя по поверхности смеси.
• Каждую порцию тщательно перемешивают вручную лопатой, чтобы обеспечить равномерное распределение без агломерации.
• Общее время перемешивания после добавления фибры не должно превышать 3-5 минут, чтобы не повредить волокна.
• При слишком жидкой смеси фибра может всплывать, поэтому важно контролировать водоцементное соотношение.

В бетоносмесителе порядок следующий:

1. Сначала загружают сухие компоненты: цемент, песок, щебень.
2. Начинают перемешивание в сухом состоянии 20-30 секунд для равномерного распределения цемента.
3. Добавляют фибру тонкой струйкой или небольшими порциями, при этом продолжают перемешивание.
4. Вливают воду постепенно, одновременно с продолжением перемешивания.
5. Общее время замеса с фиброй – не менее 2 минут, но не более 5, чтобы обеспечить равномерное распределение волокон без разрушения их структуры.

Рекомендуется избегать добавления фибры в уже сильно жидкий раствор, так как это снижает эффективность армирования и ухудшает однородность смеси.

При любом способе замеса важно следить за тем, чтобы фиброволокна не образовывали комков и были равномерно распределены по всему объему смеси.

Рекомендации производителей фибры по дозировке для разных марок бетона

Для марок бетона от М100 до М200 производители полипропиленовой фибры рекомендуют дозировку от 0,6 до 0,9 кг на 1 м³. Такая норма обеспечивает повышение трещиностойкости и уменьшение усадки без значительного изменения удобоукладываемости смеси.

Бетоны средней прочности – марки М250 и М300 – требуют увеличения нормы фиброволокон до 1,0–1,2 кг на кубометр. В этой категории фибра способствует улучшению сопротивления механическим нагрузкам и снижению риска микротрещин при эксплуатации.

Для высокопрочных бетонов марки М350 и выше дозировка фибры колеблется от 1,5 до 2,0 кг на 1 м³, что соответствует рекомендациям ведущих производителей стальной и базальтовой фибры. Повышенное содержание позволяет значительно увеличить прочность на растяжение и ударную вязкость.

В конструкционных бетонных смесях с повышенными требованиями к долговечности и морозостойкости допустимо комбинировать фибру разного типа с общей дозировкой не более 2,5 кг на кубометр, что подтверждается техническими паспортами многих производителей.

Для наливных полов и тонкослойных покрытий полипропиленовая фибра вводится в объеме 0,8–1,0 кг на м³, что снижает риск образования усадочных трещин при быстром высыхании. При этом превышение нормы выше 1,2 кг негативно сказывается на обрабатываемости и требует корректировки водоцементного отношения.

Производители рекомендуют тщательно соблюдать дозировку и равномерность распределения фибры в смеси, учитывая тип бетона и его назначение, так как переизбыток волокон может привести к ухудшению реологических свойств и снижению конечной прочности.

Вопрос-ответ:

Как определить оптимальную дозировку фибры для бетонной смеси марки М300?

Для бетонной смеси марки М300 обычно рекомендуют добавлять полипропиленовую фибру в количестве от 0,5 до 1,0 кг на 1 м³. Такая дозировка обеспечивает улучшение трещиностойкости и уменьшение усадки без значительного изменения технологических свойств смеси. Если используется стальная фибра, норма составляет примерно 20–30 кг на кубометр, что существенно повышает прочность и устойчивость к механическим воздействиям.

Можно ли превышать рекомендуемую норму фибры в бетонной смеси, и как это отразится на качестве?

Превышение нормы добавления фибры ведет к ухудшению удобоукладываемости бетонной смеси, повышению водопотребности и возможному снижению однородности. Избыточное количество фибры создаёт трудности при перемешивании и укладке, а также может привести к образованию комков. Это негативно сказывается на плотности и прочности готового бетона. Поэтому превышать рекомендуемые нормы нецелесообразно, если нет специальных технических требований.

Как тип и размер фибры влияют на её дозировку в бетоне?

Тип фибры (полипропиленовая, стальная, базальтовая и другие) и её размеры существенно влияют на дозировку. Мелкие и короткие волокна добавляют в больших количествах (до 1 кг/м³), так как они равномерно распределяются в смеси и улучшают мелкотрещинность. Длинные и толстые волокна требуют меньших дозировок (например, стальная фибра — 20–40 кг/м³), так как они формируют каркас, повышая прочность и устойчивость к нагрузкам. Подбор дозы всегда зависит от конкретных свойств и назначения фибры.

Как правильно вводить фибру в бетон при замешивании на промышленном бетоносмесителе?

Фибру следует вводить в бетонную смесь на этапе интенсивного перемешивания после загрузки основных компонентов (цемента, заполнителей, воды). Это позволяет равномерно распределить волокна по всему объёму без образования комков. Важно следить, чтобы фибра не слипалась и не образовывала скоплений. При больших объёмах рекомендуется добавлять фибру дозировано и с использованием специальных дозаторов или подмешивать непосредственно в бетоносмесителе с постепенным увеличением скорости вращения.

Влияет ли добавление фибры на водоцементное отношение и как это корректируется при замесе?

Добавление фибры способно слегка повысить водопотребность бетонной смеси, так как волокна создают дополнительную поверхность, которую нужно увлажнять. Особенно это заметно при использовании мелких полипропиленовых волокон. Для сохранения заданной пластичности часто требуется корректировать количество воды или вводить суперпластификаторы. Важно учитывать это при замесе, чтобы избежать ухудшения технологических свойств и сохранить оптимальное водоцементное отношение.

Как определить оптимальное количество фибры для добавления в 1 м³ бетонной смеси?

Определение нормы добавления фибры зависит от нескольких факторов: типа фибры, назначения бетона, требуемых характеристик прочности и долговечности. Обычно производители указывают рекомендованные дозировки на упаковке, которые варьируются от 0,5 до 3 кг на кубометр для полипропиленовой фибры и от 20 до 50 кг для стальной. Если бетон используется для конструкций с высокими нагрузками, дозировка может быть увеличена. При этом превышение нормы чревато ухудшением удобоукладываемости и образованием комков. Практически, расчет начинают с рекомендаций производителя, а затем корректируют с учётом особенностей проекта и опыта применения. Точный подбор требует учета марки бетона, условий эксплуатации и типа фибры, чтобы добиться баланса между прочностью, пластичностью и долговечностью конструкции.
