Классификация помещений по степени опасности поражения электрическим током напрямую влияет на выбор электромонтажных решений, тип защитных устройств и конструкцию оборудования. В нормативной документации, в том числе ПУЭ, выделяют три основных класса: помещения без повышенной опасности, с повышенной опасностью и особо опасные. Каждому классу соответствуют конкретные признаки и требования к электробезопасности.
Помещения без повышенной опасности характеризуются нормальными условиями эксплуатации: влажность не превышает 60%, отсутствует токопроводящая пыль и возможность одновременного прикосновения человека к металлическим корпусам и заземленным элементам. В таких зонах допустимо применение стандартной изоляции и общих мер защиты, при этом допускается установка розеток без заземляющих контактов при условии использования устройств защитного отключения (УЗО).
В помещениях с повышенной опасностью уровень влажности может достигать 75%, возможна конденсация влаги на поверхности, имеются токопроводящие полы или высокая вероятность одновременного прикосновения к токоведущим частям и заземленным конструкциям. В этих условиях обязательна установка УЗО с номиналом отключения не более 30 мА, использование двойной или усиленной изоляции, а также металлических корпусов с надежным заземлением.
Особо опасные помещения включают в себя зоны с постоянной высокой влажностью (более 75%), химически активной или токопроводящей средой, а также такие, где присутствует повышенная температура, вибрации или биологическая опасность. Электропроводка здесь должна иметь защиту от механических повреждений, применяются пониженные напряжения до 42 В, системы уравнивания потенциалов и автоматическое отключение питания при аварийных режимах.
При проектировании и эксплуатации электроустановок важно учитывать не только текущие условия, но и возможность изменения характеристик помещения, например, из-за изменения технологии производства или сезонных факторов. Рекомендуется проводить периодическую проверку состояния оборудования и условий эксплуатации с пересмотром класса помещения в случае отклонений от нормативных параметров.
Как определить класс помещения по степени поражения током
Определение класса помещения по степени поражения электрическим током начинается с анализа его конструктивных и эксплуатационных характеристик. В первую очередь учитываются наличие или отсутствие заземления, уровень влажности, температура, а также возможность одновременного прикосновения человека к металлическим элементам и токоведущим частям.
Сухое помещение с нормальной температурой и отсутствием токопроводящей пыли при наличии изолирующих полов и невозможности контакта с заземлёнными металлическими конструкциями относится к помещениям без повышенной опасности. В таких условиях риск поражения током минимален, и допускается применение стандартных мер защиты.
Если в помещении наблюдается высокая влажность (более 75%), конденсация влаги, наличие токопроводящей пыли или высокая температура, приводящая к разрушению изоляции, помещение классифицируется как имеющее повышенную опасность. В таких зонах обязательны уравнивание потенциалов, использование защитного отключения (УЗО) и дополнительная изоляция.
Особо опасными считаются помещения с повышенной влажностью (более 98%), наличием агрессивных химических веществ, возможностью полного погружения оборудования в воду или с высокой плотностью токопроводящих элементов. Также сюда относят тесные металлические конструкции, в которых человек физически ограничен и находится в постоянном контакте с заземлёнными элементами. В таких условиях необходимо применение низковольтного питания, двойной изоляции и постоянного контроля состояния электрооборудования.
Класс помещения устанавливается на стадии проектирования и оформляется в проектной документации. При изменении условий эксплуатации (например, при переоборудовании помещений или изменении микроклимата) необходимо повторное обследование и при необходимости – пересмотр класса. Ответственность за определение класса возлагается на проектировщика или энергоаудитора с соответствующей квалификацией.

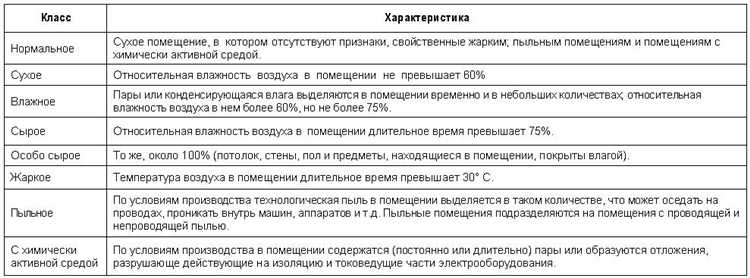

Какие характеристики учитываются при классификации помещений
Классификация помещений по степени опасности поражения электрическим током основана на ряде конкретных характеристик, напрямую влияющих на риск возникновения аварийных ситуаций при эксплуатации электрооборудования.
Одним из ключевых факторов является уровень влажности. Если относительная влажность воздуха превышает 75% в течение длительного времени, помещение считается влажным. При показателях выше 98% оно относится к особо сырым. Повышенная влажность снижает сопротивление изоляции и увеличивает вероятность утечки тока.
Наличие токопроводящей пыли также существенно влияет на классификацию. В помещениях, где скапливается металлическая, угольная или иная проводящая пыль, значительно повышается риск короткого замыкания и поражения током при прикосновении к оборудованию.
Температурные условия оцениваются с учетом предельно допустимых значений. Повышенная температура может разрушать изоляцию и снижать срок службы электропроводки. Особенно это важно в производственных цехах с постоянным тепловыделением.
Наличие или отсутствие заземления и других элементов системы защитного отключения также учитывается при оценке степени опасности. Отсутствие надежного заземления в сочетании с металлическими конструкциями и высокой влажностью резко повышает электрическую опасность.
Конструктивные особенности помещения – наличие металлических полов, стен, ограждений – создают условия для распространения тока при пробое изоляции. Такие элементы рассматриваются как дополнительный фактор риска.
Функциональное назначение помещения также играет роль: в медицинских учреждениях, например, требования к электробезопасности строже из-за повышенной уязвимости пациентов. Аналогично, в подземных сооружениях опасность усиливается из-за ограниченной эвакуации и повышенной влажности.
Чем отличается помещение без повышенной опасности от особо опасного
Помещение без повышенной опасности характеризуется отсутствием условий, которые увеличивают риск поражения электротоком. В таких помещениях отсутствуют токопроводящие поверхности под напряжением, повышенная влажность, агрессивные среды и возможность одновременного касания токоведущих частей и заземлённых конструкций. Обычно это сухие, хорошо проветриваемые помещения с нормальным уровнем изоляции и стандартной организацией электроснабжения.
Особо опасное помещение содержит факторы, существенно увеличивающие вероятность и тяжесть поражения электрическим током. К таким факторам относятся высокая влажность или прямой контакт с водой, присутствие токопроводящих покрытий пола, наличие взрывоопасных или коррозионно-активных сред, а также повышенная плотность оборудования и ограниченность пространства. В таких условиях нарушается изоляция, увеличивается ток утечки и снижается эффективность защитных мероприятий.

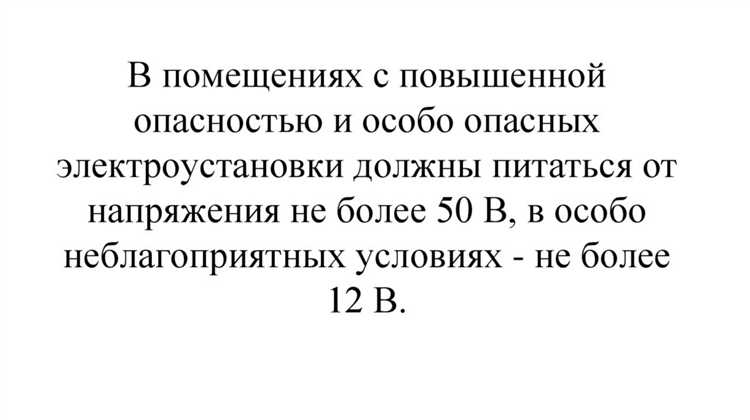

Для помещений без повышенной опасности допустимо применение стандартных защитных средств и типовых требований к электроустановкам. В особо опасных помещениях обязательны дополнительные меры безопасности: усиленная изоляция, применение устройств защитного отключения (УЗО) с чувствительностью до 10 мА, двойная изоляция, защитное заземление и зануление, а также специализированное электрооборудование, сертифицированное для работы в экстремальных условиях.
Классификация помещения определяется по совокупности факторов: уровень влажности, тип покрытия пола, наличие токопроводящих конструкций, химическая активность среды и специфика эксплуатации. Для особо опасных помещений регламентированы строгие нормы по монтажу, обслуживанию и эксплуатации электроустановок, чтобы минимизировать риск электротравм и аварийных ситуаций.
Примеры помещений разных классов в быту и на производстве
Классификация помещений по опасности поражения электротоком базируется на условиях эксплуатации, влажности, проводимости пола и наличии токопроводящих материалов. Рассмотрим конкретные примеры для каждого класса в бытовой и производственной среде.
- Помещения без повышенной опасности
Быт: жилые комнаты, офисы, кухни в квартирах при условии сухого пола и отсутствия токопроводящих поверхностей.
Производство: административные здания, склады с сухим полом, офисные помещения на заводах.
- Помещения с повышенной опасностью
Быт: ванные комнаты, санузлы, подвалы с влажным полом и металлическими элементами (радиаторы, трубы).
Производство: мастерские с повышенной влажностью, цеха с влажным полом, территории с частым использованием воды (моечные помещения).
- Особо опасные помещения
Быт: крайне редки, могут встречаться в старых зданиях с плохой изоляцией и постоянным повышенным уровнем влаги, например, неисправные подвалы с протечками.
Производство: лакокрасочные цеха, взрывоопасные зоны, химические лаборатории с агрессивными средами и токопроводящими покрытиями.
- Взрывоопасные помещения
Бытовые аналоги отсутствуют.
Производство: склады горючих и взрывоопасных материалов, нефтеперерабатывающие заводы, газовые станции, цеха с пыле- и газовзрывоопасной атмосферой.
Для обеспечения безопасности в помещениях с повышенной и особо опасной категорией применяются усиленные меры: заземление, дифференциальные автоматы, повышенная изоляция электропроводки и специальные защитные оболочки оборудования. Взрывоопасные зоны требуют исключения искрообразования и применения взрывозащищенного оборудования.
Как класс помещения влияет на выбор электрооборудования

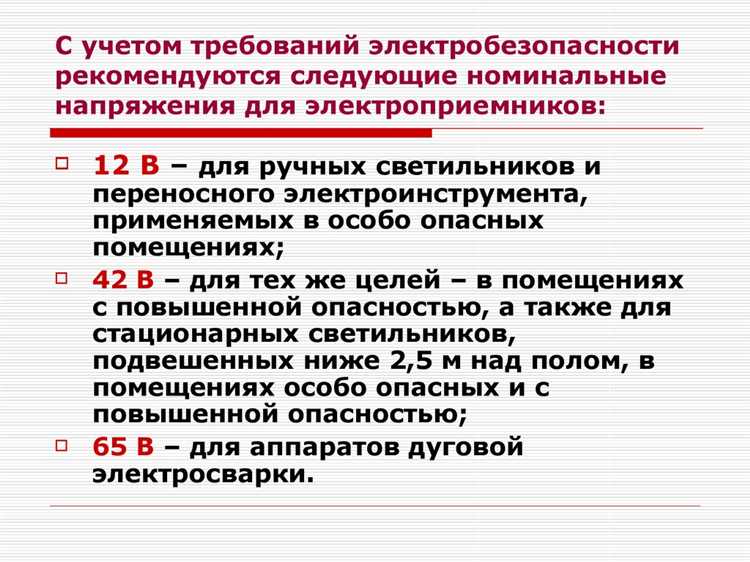

Класс помещения по опасности поражения электротоком определяет требования к электрооборудованию, в первую очередь к его изоляции, герметичности и уровню защиты от внешних факторов. В помещениях с повышенной и особенно высокой опасностью (например, классы ОП1 и ОП2) необходимо использовать электрооборудование с классом защиты не ниже IP54, а для особо опасных – IP65 и выше, чтобы исключить проникновение влаги и пыли.
В помещениях без повышенной опасности допускается установка оборудования с классом защиты IP20–IP30, что экономит расходы без снижения безопасности. При этом для помещений с повышенной влажностью (например, в санитарных узлах или производственных зонах) обязательна установка электроаппаратуры с дополнительной защитой от коррозии и изоляцией, устойчивой к воздействию агрессивных сред.
Также при выборе электрооборудования учитывают класс электрической прочности изоляции и возможность безопасного заземления. В помещениях особо опасных классов устанавливают устройства защитного отключения (УЗО) с высокой чувствительностью (10-30 мА), а токопроводящие части выполняют с двойной или усиленной изоляцией.
Для промышленных и производственных зон с высоким риском поражения током рекомендуются устройства с встроенными средствами диагностики и контроля состояния изоляции, что позволяет оперативно выявлять повреждения и предотвращать аварийные ситуации.
Итогом правильного выбора электрооборудования с учетом класса помещения является минимизация риска поражения током, повышение надежности системы электроснабжения и продление срока службы установленных устройств.
Нормативные документы для определения класса помещения
Кроме ГОСТа, значимую роль играет ПУЭ (Правила устройства электроустановок), которые содержат разделы, посвящённые классификации помещений и подбору электрооборудования с учётом класса опасности. ПУЭ уточняет требования по изоляции, заземлению и защите от токов утечки для разных классов помещений.
Для объектов с повышенной влажностью или химически агрессивной средой обязательным является использование СП 31-110-2003 «Электроустановки жилых и общественных зданий». В нем представлены дополнения к классификации, учитывающие специфику эксплуатации и методы защиты.
В ряде случаев применяются региональные нормы и правила, например, СНиП 3.05.06-85 «Электроснабжение. Наружные сети и сооружения», если классификация связана с внешними электросетями и распределительными пунктами.
Для правильного определения класса помещения необходимо анализировать технические условия эксплуатации и особенности производственного процесса. Использование вышеперечисленных документов позволяет выбрать адекватные меры электробезопасности и оборудование, соответствующее конкретным условиям.
Вопрос-ответ:
Какие основные классы помещений выделяются по степени опасности поражения электротоком?
Помещения по степени опасности поражения электротоком классифицируются на три основные группы: без повышенной опасности, с повышенной опасностью и особо опасные. Помещения без повышенной опасности характеризуются отсутствием факторов, которые могут усилить риск поражения током. Помещения с повышенной опасностью содержат условия, способствующие увеличению риска, например повышенную влажность или наличие легко воспламеняющихся веществ. Особо опасные помещения — это объекты с высокой вероятностью поражения током из-за сочетания опасных факторов, например взрывоопасная среда или нахождение под водой.
Какие параметры учитываются при определении класса помещения по электробезопасности?
При определении класса помещения по опасности поражения электротоком учитывают несколько факторов: наличие и уровень влажности, присутствие токопроводящей пыли или газов, возможность попадания воды, характер поверхности (например, металлические конструкции), а также доступность и частоту пребывания людей в помещении. Кроме того, принимается во внимание режим эксплуатации электрооборудования и условия заземления.
Как влияет класс помещения на требования к электрооборудованию и защитным мерам?
Класс помещения определяет уровень безопасности, который должен обеспечиваться при выборе электрооборудования и организационных мероприятий. Для помещений без повышенной опасности применяются стандартные защитные меры и электрооборудование с обычной степенью защиты. В помещениях с повышенной опасностью необходимо использовать оборудование с повышенной степенью защиты, а также предусмотреть дополнительные меры изоляции и заземления. Для особо опасных помещений обязательны специальные конструкции оборудования, герметизация, взрывозащищённые компоненты и усиленные защитные средства для предотвращения поражения электротоком и возникновения аварийных ситуаций.
Как правильно определить класс помещения на практике?
Определение класса помещения выполняется на основании анализа технической документации и осмотра объекта. Специалисты оценивают условия эксплуатации, обращают внимание на влажность, наличие токопроводящих сред, виды используемых материалов и оборудования. Часто привлекаются нормативные документы, регламентирующие классификацию помещений по электробезопасности. При необходимости проводят измерения сопротивления изоляции, проверку состояния заземления и выявляют дополнительные факторы риска, чтобы классификация была точной и позволяла правильно выбрать меры защиты.
Какие нормативные документы регулируют классификацию помещений по опасности поражения электротоком?
Классификация помещений регулируется рядом нормативных актов, таких как ПУЭ (Правила устройства электроустановок), ГОСТы и отраслевые стандарты, которые определяют критерии и методы классификации. Например, ГОСТ 12.1.038-82 содержит требования по безопасности электроустановок в различных условиях эксплуатации. Также используются рекомендации технических регламентов и методических указаний по оценке факторов риска, связанных с электрическим током, для корректного определения класса помещения и выбора соответствующих защитных средств.
