Баллон объемом 10 литров, предназначенный для хранения углекислого газа (CO₂), чаще всего используется в пищевой, медицинской и технической сферах. Однако сам по себе объём баллона в литрах не отражает фактического количества CO₂, содержащегося внутри. Углекислота в таких баллонах находится в сжиженном виде под давлением, что позволяет значительно увеличить массу газа при относительно малом внутреннем объеме емкости.
Для стального баллона объемом 10 литров при стандартном наполнении масса жидкой углекислоты составляет около 7,5–8 кг. Это значение определяется не только внутренним объемом, но и максимальным рабочим давлением, которое составляет обычно до 150 атм. При повышении температуры окружающей среды давление внутри баллона возрастает, и это влияет на допустимую массу заправки в целях безопасности.
Плотность жидкой углекислоты при температуре +20 °C составляет примерно 770 кг/м³. Следовательно, 10 литров внутреннего пространства теоретически могут вместить до 7,7 кг CO₂, но с учетом требований по наличию газовой подушки и норм по недозаполнению, реальный объем заправки всегда немного меньше. Наполнение проводится по массе, а не по объему, что важно учитывать при расчете количества газа.
При переходе углекислоты из жидкого состояния в газообразное из одного килограмма получается около 509 литров газа при нормальных условиях (0 °C и 1 атм). Это значит, что полностью заправленный 10-литровый баллон может обеспечить выход свыше 3800 литров CO₂ в газообразной форме. Такой объём необходимо учитывать при проектировании систем подачи газа или подборе оборудования для дозированной подачи углекислоты.
Сколько килограмм CO₂ помещается в 10-литровый баллон при стандартном давлении
При температуре +20 °C и давлении около 60 бар углекислота в баллоне находится в сжиженном состоянии. В таких условиях плотность жидкого CO₂ составляет примерно 770 кг/м³. Поскольку объем баллона – 10 литров (0,01 м³), в нем может разместиться около 7,7 кг жидкой углекислоты.
Если баллон заполнен полностью и используется под стандартное рабочее давление, масса CO₂ в нем составляет от 7,5 до 8 кг в зависимости от точной температуры окружающей среды и технических характеристик емкости. Учитывать следует также возможный зазор для расширения при нагревании, поэтому фактическая заправка может быть чуть меньше номинального объема.
Для точного расчета важно обращать внимание на маркировку баллона: она указывает допустимое наполнение по массе. Заправка баллона сверх нормы не допускается, так как при повышении температуры внутри может резко возрасти давление, что создаёт угрозу безопасности. Оптимальная масса заправки должна рассчитываться с учетом запаса на тепловое расширение CO₂.
Как давление в баллоне влияет на массу углекислоты
Масса углекислоты в баллоне напрямую зависит от давления, при котором газ находится внутри. Углекислый газ в баллоне хранится в сжиженном виде, и чем выше давление, тем больше жидкости CO₂ может быть помещено в один и тот же объем.
При температуре около +20 °C и давлении 55 бар в 10-литровом баллоне содержится примерно 7,8 кг углекислоты. Если давление снижается до 45 бар, масса газа уменьшается до около 6,4 кг. При 25 бар масса содержимого не превышает примерно 3,2 кг.
Важно учитывать, что после достижения определённого давления жидкий CO₂ полностью испаряется, и дальнейшее падение давления означает, что в баллоне остался только газообразный CO₂. Его масса при этом резко снижается. Например, при давлении 10 бар масса газа составляет менее 1 кг.
Для точного определения остатка углекислоты не ориентируются только на давление, а используют взвешивание баллона. Давление остаётся почти постоянным, пока в баллоне есть жидкая фаза, а начинает падать только после её полного испарения.
При выборе давления заправки необходимо учитывать предельно допустимое рабочее давление баллона, которое указано на его корпусе. Заправка выше допустимого уровня создаёт риск разгерметизации. Оптимальное давление для хранения углекислоты в стандартном 10-литровом баллоне – до 60 бар при температуре не выше +25 °C.

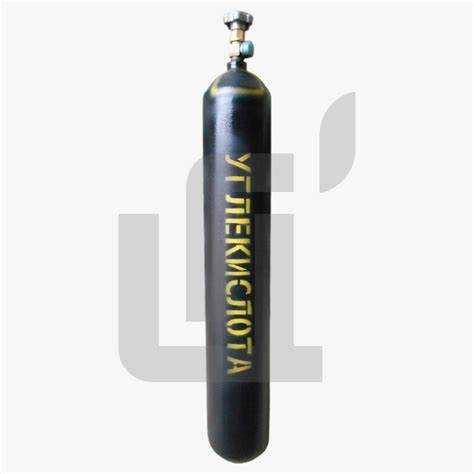

Разница между заправленным и пустым баллоном по весу
Пустой 10-литровый баллон для углекислоты обычно имеет массу от 12 до 14 кг в зависимости от материала и толщины стенок. На корпусе обязательно указывается тарный вес (TARE), по которому можно определить массу баллона без содержимого.
При полной заправке в баллон помещается около 7,5–8 кг жидкой CO₂, если давление находится в диапазоне 50–60 атмосфер, что типично для хранения в виде жидкости при комнатной температуре. Это означает, что общий вес заправленного баллона может достигать 20–22 кг.
Для точного расчета массы углекислоты необходимо взвесить баллон до и после заправки. Разница в весе покажет фактическое количество заправленного CO₂. Этот метод предпочтительнее, чем расчет по объему, поскольку учитывает возможные потери и особенности заправочной станции.
Если на баллоне отсутствует маркировка с тарой, рекомендуется взвесить баллон в пустом состоянии и зафиксировать этот показатель для дальнейших проверок. Это особенно важно при частичном расходе содержимого, чтобы контролировать остаток по массе.
Температурные колебания и изменение объема CO₂ в баллоне
Углекислота в баллоне находится в двухфазном состоянии – жидком и газообразном. При изменении температуры соотношение фаз, давление и плотность газа изменяются, что напрямую влияет на поведение баллона при эксплуатации.
При повышении температуры баллона увеличивается давление внутри. Это связано с тем, что при нагревании жидкая CO₂ испаряется интенсивнее, создавая избыточное газовое давление. Например, при температуре +20 °C давление внутри стандартного баллона может составлять около 57 бар, тогда как при +30 °C оно может достигать 73 бар. Рост температуры выше +31 °C приводит к переходу CO₂ в сверхкритическое состояние, при котором различие между жидкой и газовой фазой исчезает.
Снижение температуры, наоборот, приводит к конденсации части газа обратно в жидкость и падению давления. При температуре около −20 °C давление может опускаться до 10 бар и ниже. Это важно учитывать при эксплуатации баллонов на улице в зимнее время: падение давления может создать впечатление, что баллон почти пуст, хотя большая часть CO₂ может сохраняться в жидком виде.
- Не допускается хранение баллонов под прямыми солнечными лучами – перегрев приведёт к росту давления до критических значений.
- Оптимальный диапазон температуры хранения: от +5 °C до +25 °C. Это обеспечивает стабильное давление и безопасные условия эксплуатации.
- При понижении температуры ниже 0 °C желательно учитывать возможную просадку давления и ограничение расхода газа.
Для точного контроля массы CO₂ в баллоне лучше ориентироваться не на показания давления, а на весовой метод, особенно при значительных температурных перепадах. Давление в баллоне показывает лишь насыщенность пара над жидкостью, а не оставшийся объем вещества.
Как определить остаток углекислоты в баллоне без весов
Один из наиболее точных способов определить остаток CO₂ в баллоне без использования весов – анализ давления на манометре при известной температуре окружающей среды. Давление в баллоне с углекислотой напрямую зависит от того, находится ли газ в жидкой фазе. Пока в баллоне присутствует жидкая фаза CO₂, давление остаётся стабильным при данной температуре.
Если баллон заправлен, и в нём ещё есть жидкий CO₂, давление на манометре будет соответствовать насыщенному паровому давлению при конкретной температуре. Например, при температуре +20 °C давление составит примерно 57 бар. Как только вся жидкость испарится, давление начнёт падать пропорционально оставшемуся количеству газа в газообразной фазе, и это уже можно использовать как индикатор остатка.
Для практического определения остатка воспользуйтесь следующим алгоритмом:
| 1. | Убедитесь, что баллон находится в вертикальном положении и не подвергался нагреву. |
| 2. | Измерьте давление на манометре и определите температуру окружающей среды (например, с помощью инфракрасного термометра или обычного термометра рядом с баллоном). |
| 3. | Сравните давление с ориентировочными значениями насыщенного давления CO₂. Например:
• при 0 °C – около 35 бар • при +10 °C – около 45 бар • при +20 °C – около 57 бар • при +30 °C – около 73 бар |
| 4. | Если давление на манометре совпадает с ожидаемым при данной температуре – жидкость в баллоне ещё есть. |
| 5. | Если давление ниже нормы, это признак, что остался только газ, и объём CO₂ приближается к нулю. |
Ещё один метод – проверить продолжительность подачи газа при открытии вентиля на короткое время. При почти пустом баллоне поток углекислоты становится заметно слабее, особенно при использовании редуктора. Однако этот способ менее точен и требует опыта в обращении с оборудованием высокого давления.
Нормы заправки CO₂ в баллон объемом 10 литров по ГОСТ
Согласно требованиям ГОСТ 949-73 и нормативам по эксплуатации сосудов, работающих под давлением, баллоны объемом 10 литров допускается заправлять углекислым газом в сжиженном состоянии при строгом соблюдении допустимой массы наполнения и температурных условий.
Максимальная масса углекислоты в 10-литровом стальном баллоне определяется расчетом из плотности жидкой CO₂ (порядка 0,77–0,82 кг/л при температуре +20 °C). Однако используется нормативная масса заправки, ограниченная как требованиями безопасности, так и внутренним объемом сосуда.
- Допустимая масса заправки: 7,0–7,5 кг CO₂.
- Температура заправки: +15 °C ±5 °C.
- Рабочее давление: до 5,7 МПа при +20 °C.
- Испытательное давление баллона: не менее 15 МПа.
ГОСТ также предписывает наличие контрольного взвешивания каждого баллона при заправке. Указанная масса углекислоты (брутто минус масса пустого баллона) не должна превышать установленного предела. Маркировка на баллоне обязательно должна содержать:
- Тара (вес пустого баллона) – выбивается на корпусе в кг.
- Дата последнего освидетельствования – в формате ММ.ГГ.
- Разрешенное давление и объем.
Заправка свыше допустимой массы может привести к чрезмерному росту давления при повышении температуры, что противоречит правилам эксплуатации и увеличивает риск аварий. Контроль за уровнем наполнения должен осуществляться строго с учетом ГОСТ, без допущений «на глаз».
Баллоны, эксплуатируемые в пищевой, медицинской или промышленной сфере, должны иметь сертификат соответствия и проходить периодическое освидетельствование не реже одного раза в 5 лет.
Проверка фактического объема углекислоты при покупке баллона
Перед покупкой 10-литрового баллона с углекислотой важно проконтролировать количество заправленного газа. Один из надежных способов – взвешивание баллона. Для этого необходимо знать массу пустого баллона (тару), которая обычно указана на горловине или корпусе и обозначается как “Т” или “TARE”.
Разница между фактическим весом баллона и его тарой дает массу CO₂. Для 10-литрового баллона норма составляет около 7,0–7,5 кг углекислоты при температуре +20 °C. Если масса заправленного баллона меньше, это может указывать на недозаправку.
Проверка давления на манометре не всегда показательна, так как при наличии жидкой фазы давление стабилизируется и не отражает точный объем. Однако, при температуре около +20 °C нормальное давление насыщенных паров CO₂ составляет 5,7 МПа. Если показания существенно ниже, баллон может быть недозаправлен или содержать газ без жидкой фазы.
Следует обратить внимание на наличие пломбы или контрольной этикетки от заправочной станции с указанием даты и массы газа. Отсутствие маркировки повышает риск покупки неполного баллона.
Рекомендуется использовать весы с точностью до 100 г для контроля. Если масса углекислоты составляет менее 6,5 кг, баллон считается заправленным не полностью. Это основание для отказа от покупки или предъявления претензии поставщику.
Вопрос-ответ:
Какой максимальный вес углекислоты можно заправить в 10-литровый баллон?
В 10-литровый баллон обычно заправляют около 4,5–5 килограммов углекислоты при стандартном рабочем давлении. Точное количество зависит от температуры и состояния баллона, так как при более высокой температуре газ занимает больший объём и давление растёт. Производители и нормативы задают максимальные нормы, чтобы обеспечить безопасную эксплуатацию.
Как рассчитывается объём углекислоты в баллоне при разном давлении?
Объём газа в баллоне напрямую зависит от давления и температуры. При увеличении давления количество газа в баллоне увеличивается, так как углекислота хранится в сжиженном состоянии. Чтобы определить объём газа в газообразном состоянии, используют уравнение состояния идеального газа или данные по плотности углекислоты при конкретных условиях.
Можно ли проверить фактический объём углекислоты в 10-литровом баллоне без использования весов?
Без весов определить точное количество углекислоты затруднительно. Часто используют ориентировочные методы: например, измеряют давление и температуру, учитывают объём баллона и применяют таблицы плотности газа. Но самый надёжный способ — взвесить баллон и вычесть массу пустого баллона.
Как влияет температура окружающей среды на объём и давление углекислоты в баллоне?
Температура существенно влияет на давление внутри баллона. При повышении температуры углекислота расширяется, давление растёт, а при понижении — уменьшается. Это связано с изменением плотности сжиженного газа и газовой фазы. Поэтому важно хранить и эксплуатировать баллоны в условиях, рекомендованных производителем.
Почему 10-литровый баллон не всегда содержит 10 литров чистого газа в газообразном состоянии?
В 10-литровом баллоне объём относится к внутреннему объёму сосуда, а не к объёму газа при нормальных условиях. Углекислота хранится под высоким давлением в жидком состоянии, и при выпуске газа он расширяется, занимая значительно больший объём. Поэтому реальный объём газа после расширения может быть в десятки раз больше объёма баллона.
Как рассчитать массу углекислоты, помещающейся в 10-литровом баллоне при стандартном давлении?
Для расчёта массы углекислоты в баллоне объёмом 10 литров необходимо учитывать давление внутри баллона и температуру. Обычно углекислота хранится в сжиженном состоянии под высоким давлением около 50-60 атмосфер при комнатной температуре. По ГОСТ максимальная масса заправки для 10-литрового баллона составляет примерно 7-8 кг. Точная масса определяется исходя из плотности сжиженного CO₂ при текущих условиях и объёма баллона. Для практического использования стоит опираться на данные производителя и нормативные документы, так как избыточная заправка может привести к опасным ситуациям.
Какие методы существуют для проверки фактического объёма углекислоты в 10-литровом баллоне после заправки?
Существует несколько способов проверки количества углекислоты в баллоне. Самый распространённый — взвешивание: сначала определяется масса пустого баллона, затем заправленного, разница показывает массу CO₂. При отсутствии весов можно использовать измерение давления и температуры с последующим расчётом через уравнение состояния газа, но этот способ требует специальных приборов и знаний. Ещё один вариант — контролировать объём использованной углекислоты по расходу при работе оборудования, однако он менее точный. Регулярная проверка помогает убедиться в корректности заправки и безопасности эксплуатации.
