Срабатывает узо как найти утечку

Устройство защитного отключения (УЗО) предназначено для отключения питания при утечке тока на землю. Если УЗО срабатывает без видимой причины, это указывает на потенциально опасную ситуацию в электросети. Причина чаще всего – ток утечки, превышающий допустимое значение, которое обычно составляет 10, 30 или 100 мА в зависимости от типа УЗО.

Основные источники утечки – повреждённая изоляция проводов, влага в распределительных коробках, старые бытовые приборы с металлическим корпусом без заземления. Даже пыль, накопившаяся внутри розеток и щитка, может спровоцировать ток утечки. Чтобы точно определить источник, важно пошагово проверять электросеть, начиная с отключения всех автоматов и поочерёдного их включения с контролем срабатывания УЗО.

Эффективный способ диагностики – использование мегаомметра для измерения сопротивления изоляции. В бытовых условиях можно временно исключить все электроприборы из сети, а затем подключать их по одному, наблюдая за реакцией УЗО. Если устройство срабатывает при включении определённого прибора – причина найдена. При подозрении на скрытую утечку в проводке, необходима проверка кабеля на участке, используя токовые клещи, способные фиксировать дифференциальный ток.

Как понять, что причина срабатывания – утечка тока

Если УЗО отключается без нагрузки или сразу после включения прибора, высока вероятность утечки тока. Первым шагом отключите все автоматы и включите только УЗО. Если оно не срабатывает – причина в подключённой нагрузке.

Подключайте потребители по одному. Как только УЗО сработает – зафиксируйте включённый прибор. Это потенциальный источник утечки. Для проверки используйте мультиметр с функцией измерения сопротивления изоляции или мегаомметр: подключите один щуп к корпусу устройства, второй – к фазному или нулевому контакту. Значение ниже 1 МОм указывает на проблему изоляции.

Если приборы не вызывают срабатывания, но УЗО отключается при включении конкретной линии, проверьте проводку. Отсоедините фазу и ноль этой линии и снова включите УЗО. Если оно остаётся включённым – повреждение в отключённой линии. Визуально осмотрите участки кабеля в распределительных коробках и местах соединений – особенно в старых проводках без гофры и заземления.

УЗО также может реагировать на суммарную утечку: несколько устройств с незначительной утечкой могут превысить порог срабатывания (обычно 30 мА). Чтобы выявить это, измерьте ток утечки каждого прибора с помощью токоизмерительных клещей с функцией измерения дифференциального тока.

Если УЗО срабатывает в сырую погоду или при конденсации влаги, проверьте внешние розетки и подключённые уличные линии. Влага резко снижает сопротивление изоляции, вызывая ложные срабатывания.

Какие бытовые приборы чаще всего вызывают утечку

Наиболее частыми источниками утечки тока в домашних условиях становятся приборы с нагревательными элементами, повышенной влажностью и механическими повреждениями корпуса или изоляции.

Стиральные машины – частая причина срабатывания УЗО. Утечка происходит из-за износа ТЭНа, повреждения проводки внутри корпуса и повышенной влажности. Даже минимальное окисление контактов может вызывать ток утечки.

Водонагреватели (бойлеры). Изоляция ТЭНов подвержена микротрещинам, особенно при работе в режиме накипи или при перепадах температуры. Это приводит к утечке на корпус, особенно при отсутствии заземления.

Холодильники и морозильники могут вызывать утечки через компрессор, особенно старые модели с металлическими корпусами. Нарушения изоляции внутри мотор-компрессора трудно заметить визуально.

Микроволновые печи часто становятся причиной срабатывания УЗО из-за проблем с трансформатором, износом прокладок дверцы или повреждением волновода, что создает путь для тока на корпус.

Утюги и электрочайники – типичные источники утечки из-за постоянных циклов нагрева-охлаждения, что вызывает растрескивание изоляции и пробой на металлические части корпуса.

Компьютеры и телевизоры нередко вызывают утечку через импульсные блоки питания. Часто такие блоки имеют фильтры с конденсаторами, подключенными к «земле», что формирует паразитный ток до 1 мА.

Удлинители с фильтрами также могут давать утечку. Особенно если в их конструкции присутствует варистор или блок подавления помех – они могут формировать ток утечки даже в нормальном режиме работы.

Для диагностики следует отключать все устройства поочерёдно и проверять, при каком отключённом приборе УЗО перестаёт срабатывать. Особое внимание – на приборы, подключённые к воде или нагревающие элементы.

Проверка УЗО на исправность перед началом диагностики

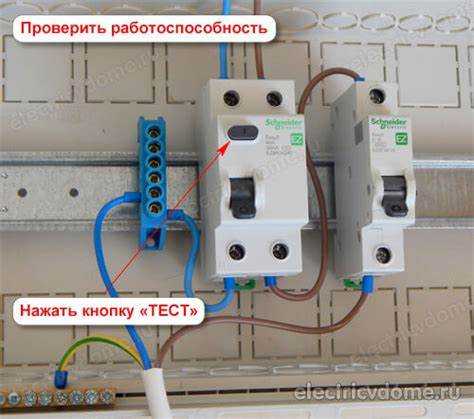

Перед поиском утечки тока необходимо убедиться, что устройство защитного отключения работает корректно. Первое, что следует сделать – нажать кнопку «Тест» на корпусе УЗО. Исправное устройство должно немедленно отключиться. Если отключения не произошло, УЗО не выполняет свою функцию и подлежит замене.

Для более точной проверки рекомендуется использовать тестер утечки тока или мультиметр с функцией измерения тока утечки. Подключите тестер между фазой и заземлением, установив ток утечки в пределах номинала УЗО (например, 30 мА). Срабатывание при достижении порога указывает на рабочее состояние устройства. Отсутствие срабатывания при заведомо превышенном пороге – признак неисправности.

Проверьте номинальные параметры на корпусе: ток утечки (обычно 10 мА, 30 мА или 100 мА) и номинальный ток нагрузки. Несоответствие этих данных подключенной нагрузке может приводить к ложным срабатываниям или отказу в срабатывании.

Убедитесь, что УЗО установлено правильно: ноль и фаза подведены к соответствующим клеммам, а заземляющий провод не проходит через УЗО. Ошибки монтажа часто имитируют утечку тока.

На заключительном этапе проверьте, нет ли следов перегрева, обугливания или запаха гари на корпусе. Визуальные дефекты и нагрев при работе – прямые признаки внутреннего повреждения устройства.

Как использовать мультиметр для поиска утечки тока

Для поиска утечки тока с помощью мультиметра потребуется прибор с функцией измерения постоянного и переменного тока, а также возможность работы в режиме миллиампер. Обязательно отключите все потребители и обесточьте участок цепи перед началом работ.

1. Отключите автоматический выключатель или вытащите предохранитель цепи, в которой предполагается утечка.
2. Переведите мультиметр в режим измерения тока (AC или DC, в зависимости от типа цепи), установите предел измерения на значение выше предполагаемой утечки (например, 200 мА).
3. Разомкните провод цепи и подключите щупы мультиметра последовательно – один щуп к выходу фазы, второй – к нагрузке. Через мультиметр должен протекать весь ток утечки.
4. Если прибор показывает значение тока при отключённой нагрузке, это свидетельствует о наличии утечки.

Для поиска утечки в жилом доме:

• Отключите все потребители из розеток.
• Измерьте ток утечки между фазой и «землей» или нейтралью. Значение более 0.3 мА – повод для дальнейшей диагностики.
• Подключайте потребители по одному и следите за показаниями. Тот, при подключении которого появляется ток – вероятный источник утечки.

Дополнительно проверьте сопротивление изоляции: переведите мультиметр в режим «прозвонки» или измерения сопротивления, отключите участок цепи и измерьте сопротивление между фазой и землёй. Значение менее 1 МОм указывает на ухудшенную изоляцию или пробой.

Пошаговая проверка проводки и розеток на предмет утечки

Перед началом отключите вводной автомат и убедитесь в отсутствии напряжения в проверяемом контуре с помощью индикаторной отвертки или мультиметра.

Сначала проверьте розетки. Подключите мегаомметр между фазным проводом и землей, затем между нулевым проводом и землей. Сопротивление должно быть не менее 1 МОм. Значения ниже указывают на утечку.

Осмотрите контакты внутри розеток. Пригоревшая или обугленная изоляция – признак пробоя. Удалите загрязнения и подтяните винты клемм. При наличии влаги дайте розетке полностью высохнуть перед повторной установкой.

Проверьте проводку на линии. Подайте питание на проверяемый участок, затем измерьте ток утечки с помощью токоизмерительных клещей, охватывая одновременно фазу и ноль. При исправной линии суммарный ток должен стремиться к нулю. Если клещи показывают утечку более 0,3 А, изоляция повреждена.

Для локализации неисправного участка отключайте розетки и ответвления поочерёдно, следя за изменением показаний клещей. Утечка исчезает – значит, найден проблемный сегмент.

Если визуальный осмотр не выявил дефектов, но утечка остаётся, демонтируйте участок и прозвоните каждый провод мегаомметром между жилой и землёй. Снижение сопротивления укажет на повреждённый провод.

Замените изношенные кабели и восстановите соединения только после полной уверенности в исправности. Повторно проверьте после сборки.

Что делать, если УЗО срабатывает только при включении конкретного устройства

Проверьте целостность изоляции проводов и кабеля устройства. Используйте мегомметр или тестер изоляции для измерения сопротивления между проводами и землей. Если сопротивление менее 1 МОм, изоляция повреждена, что вызывает утечку тока и срабатывание УЗО.

Осмотрите вилку и сетевой кабель на предмет механических повреждений. Порванная изоляция, оголённые провода или внутренние переломы могут стать причиной утечки.

Внутренние компоненты устройства (например, нагревательные элементы, моторы или конденсаторы) тоже могут быть источником утечки. Для их проверки потребуется разборка и визуальный осмотр или замер сопротивления между корпусом и проводами.

Если устройство оснащено корпусом из металла, измерьте сопротивление между корпусом и фазным проводом. Низкое значение говорит о пробое и необходимости ремонта.

Попробуйте подключить устройство к другой розетке на отдельной линии с УЗО. Если срабатывание повторяется, причина точно в самом приборе.

В случае срабатывания УЗО при включении устройства, но без видимых повреждений, возможен скрытый дефект, например, внутренний пробой или высокая влажность внутри корпуса. В таком случае рекомендуется обратиться к квалифицированному электрику для профессиональной диагностики и ремонта.

Не используйте устройство до устранения неисправности, чтобы избежать риска поражения электрическим током и повреждения электропроводки.

Как найти скрытую утечку в стенах без вскрытия штукатурки

Скрытая утечка тока в стенах обычно возникает из-за повреждения изоляции проводки или проникновения влаги в кабельные каналы. Для выявления таких проблем без разрушения отделки применяют комплекс диагностических методов и специализированное оборудование.

1. Использование токоизмерительных клещей с функцией утечки. Прибор фиксирует небольшие токи утечки в цепях, позволяя определить проблемный участок без снятия покрытия.

2. Трассировка кабелей с помощью генератора и индикатора. Генератор подает высокочастотный сигнал на проводку, индикатор выявляет путь прохождения и аномалии, которые могут свидетельствовать о повреждениях.

3. Измерение сопротивления изоляции мегомметром. Отсоединяют нагрузку и измеряют изоляцию на участках цепи. Снижение сопротивления подсказывает место с возможной утечкой.

4. Тепловизионное обследование. Поврежденные места часто имеют повышенный нагрев за счет токов утечки. Тепловизор фиксирует аномалии температуры, указывая на проблемные зоны.

5. Использование детектора влажности стен. Влага способствует утечкам, поэтому локализация влажных участков стен помогает сузить поиск проблемного кабеля.

После выявления проблемного участка рекомендуется отключить питание и выполнить детальный осмотр провода с минимальным вскрытием. При необходимости использовать эндоскоп для визуального контроля кабельных каналов через технологические отверстия или розетки.

Своевременная диагностика без повреждения отделки позволяет локализовать утечки с минимальными затратами и снижает риск возгорания и аварий.

Когда стоит вызывать электрика: признаки серьёзной неисправности

Регулярное срабатывание УЗО при отсутствии явных причин – тревожный сигнал. Если устройство отключается без подключения новых приборов или при малой нагрузке, это может указывать на скрытый дефект в электропроводке или неисправность самого УЗО.

Запах гари или плавленого пластика около электрощитка, розеток или проводов требует немедленного вмешательства. Такие симптомы часто связаны с перегревом контактов, коротким замыканием или повреждением изоляции, что несёт риск пожара.

Искрение или хлопки при включении приборов, а также видимые повреждения розеток и выключателей – явные признаки нарушения целостности цепи. Продолжать эксплуатацию в таком состоянии опасно.

Периодические перебои с электроэнергией, когда УЗО отключается и не включается без внешнего вмешательства, могут сигнализировать о неправильном монтаже, повреждении проводки или о наличии влажности в распределительных коробках.

Появление тока утечки выше номинального порога фиксируемое при помощи специального тестера или мультиметра требует профессионального осмотра. УЗО срабатывает при превышении тока утечки в 10–30 мА, но регулярное срабатывание даже при меньших показателях требует диагностики.

Нестабильная работа электроприборов, сопровождаемая их перегоранием или неисправностями, указывает на возможные проблемы с заземлением или фазировкой. Только квалифицированный электрик сможет выявить и устранить эти нарушения.

Обнаружение влажности или коррозии в электрических соединениях, особенно в помещениях с повышенной влажностью, создаёт условия для утечек тока и повышенного риска поражения электрическим током.

В перечисленных случаях не рекомендуется проводить самостоятельные попытки ремонта. Правильная диагностика и устранение неисправностей требуют инструментов, опыта и знаний, доступных только профессионалам.

Вопрос-ответ:

Почему УЗО может срабатывать без видимой причины?

УЗО реагирует на разницу токов между фазой и нулём. Даже если внешних признаков неисправности нет, срабатывание может быть вызвано мелкими токами утечки через повреждённую изоляцию, влажность, конденсат внутри электроприборов или неправильным подключением. Иногда причина — электрические шумы или паразитные токи, которые не заметны визуально, но достаточны для срабатывания устройства.

Какие методы можно использовать для поиска скрытой утечки тока в домашней проводке?

Для обнаружения утечки без вскрытия стен применяют специализированные приборы — мегомметры и токовые клещи с функцией измерения токов утечки. Также помогает поэтапное отключение автоматов и отключение бытовых приборов с проверкой срабатывания УЗО. Визуальный осмотр розеток и выключателей на предмет следов коррозии или влаги тоже полезен. В некоторых случаях используют тепловизор, который показывает нагрев участков с проблемной изоляцией.

Как проверить исправность самого УЗО перед поиском утечки?

Сначала нажимают тестовую кнопку на устройстве — при исправном УЗО оно должно отключить питание. Далее проверяют срабатывание при подключении нагрузки с известной утечкой или с помощью тестера утечек. Если устройство не отключается при тесте или срабатывает без нагрузки, возможно, оно вышло из строя и требует замены.

Почему некоторые бытовые приборы вызывают срабатывание УЗО и как с этим бороться?

Приборы с двигателями, нагревательные элементы или старой изоляцией могут создавать токи утечки из-за износа, пыли или влаги. Это особенно актуально для стиральных машин, посудомоечных машин и электрочайников. Для борьбы стоит проверить состояние шнуров и вилок, использовать розетки с защитой, а при необходимости — заменить неисправное оборудование. Иногда помогает установка отдельного УЗО на группы приборов для точной локализации проблемы.
