Трубка перкинса для манометра для чего используется

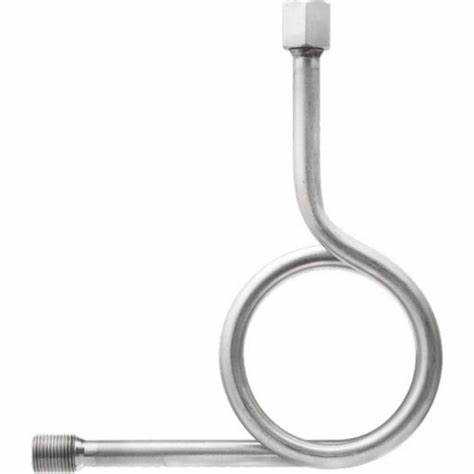

Трубка Перкинса представляет собой элемент системы измерения давления, используемый в составе манометров для защиты чувствительных частей прибора от воздействия высокотемпературных и агрессивных сред. Её конструкция основана на принципе отвода тепла и гашения пульсаций, возникающих при измерении давления в паровых, газовых или жидкостных средах.

Основная функция трубки заключается в снижении температуры рабочей среды до безопасного уровня перед её поступлением в измерительный механизм манометра. Это достигается за счёт вытянутой изогнутой формы трубки, увеличивающей путь прохождения среды и способствующей теплоотдаче. Для усиления эффекта на определённых участках может применяться оребрение.

Вторая задача – защита от гидроударов и вибрационных колебаний давления. Изгиб трубки работает как демпфер, снижая амплитуду колебаний, которые могут повредить чувствительный механизм. Особенно это актуально в технологических установках с резкими перепадами давления, например, в котельных или в системах с компрессорами.

Рекомендуется использовать трубку Перкинса при измерении давления среды с температурой выше +60 °C, а также в условиях наличия высокочастотных пульсаций. Установка выполняется в вертикальном положении с обязательным заполнением водяным затвором, если предполагается работа с паром.

Применение трубки существенно продлевает срок службы манометра и повышает достоверность измерений, особенно в условиях промышленной эксплуатации. Для максимального эффекта важно правильно подобрать длину и форму трубки с учётом конкретных параметров среды и условий монтажа.

Для чего трубка Перкинса используется в конструкции манометра

Трубка Перкинса применяется в манометрах для гашения пульсаций давления, возникающих в импульсных линиях. Её задача – стабилизировать поток рабочей среды перед измерительным элементом, что позволяет получить более точные показания и снизить износ чувствительных компонентов.

Благодаря увеличенной длине и узкому внутреннему диаметру трубка создаёт гидравлическое сопротивление, которое снижает амплитуду колебаний давления. Это особенно важно при работе с насосным оборудованием, компрессорами и другими источниками пульсирующего давления.

Трубка Перкинса эффективно уменьшает влияние гидроударов и вибраций, предотвращая механические повреждения манометра и повышая его надёжность в эксплуатации. Её применение рекомендуется в системах, где используются манометры с высокой чувствительностью или в условиях нестабильного давления.

Также конструкция трубки способствует частичной фильтрации загрязнений, задерживая крупные частицы перед входом в прибор. Это продлевает срок службы манометра и снижает частоту технического обслуживания.

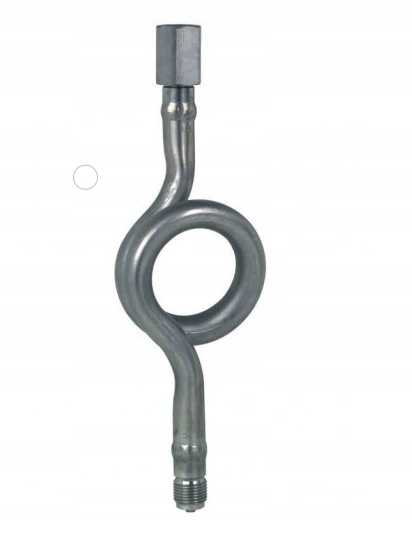

Как трубка Перкинса снижает влияние температуры на измерения давления

Трубка Перкинса используется в манометрических системах для компенсации теплового воздействия на измерительный механизм. Основная её функция – защита чувствительных элементов от прямого контакта с перегретой средой, особенно в случае измерения давления пара или горячих газов.

Принцип действия трубки основан на создании температурного барьера за счёт теплообмена между измеряемой средой и стенками трубки. Это достигается за счёт следующих конструктивных решений:

• Увеличенная длина трубки обеспечивает постепенное снижение температуры среды до допустимого уровня, при котором не нарушается работа механизма манометра.
• Материал трубки подбирается с высокой теплопроводностью, что позволяет эффективно отводить тепло от рабочей среды.
• Форма трубки (обычно в виде спирали или петель) увеличивает поверхность теплоотдачи, снижая температуру на выходе к манометру.

Благодаря этим особенностям, трубка Перкинса позволяет:

1. Минимизировать температурные деформации чувствительных элементов внутри манометра.
2. Сохранять стабильность показаний при переменных температурных условиях.
3. Продлить срок службы устройства за счёт предотвращения перегрева мембран, пружин или поршней.

Рекомендуется устанавливать трубку Перкинса в вертикальном положении, обеспечивая свободную конвекцию и стекание конденсата. Также важно учитывать тепловую инерцию системы при настройке манометров в условиях высокой температуры.

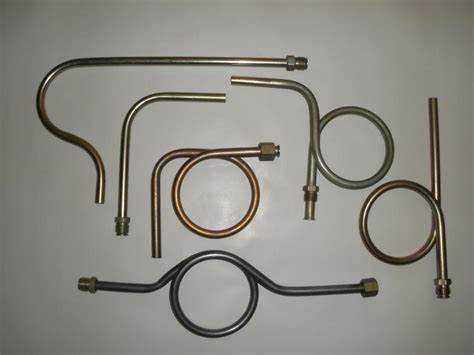

Роль трубки Перкинса в защите манометра от агрессивной среды

Трубка Перкинса используется в конструкции манометров, работающих с агрессивными, коррозионно-активными или загрязнёнными средами. Её основная задача – изолировать чувствительный элемент измерительного прибора от прямого контакта с рабочей средой, тем самым продлевая срок службы манометра и повышая надёжность показаний.

Конструктивно трубка Перкинса представляет собой изогнутый участок трубопровода, заполняемый инертной жидкостью, чаще всего глицерином, силиконовым маслом или другой совместимой жидкостью. Этот участок служит промежуточным буфером между средой и чувствительным элементом прибора. Благодаря жидкости, возможное проникновение агрессивных компонентов в корпус манометра исключается.

Такое решение особенно актуально при измерениях в кислых, щелочных или насыщенных парами средах, где даже кратковременное воздействие на пружину Бурдона может привести к её повреждению. Применение трубки Перкинса позволяет минимизировать риск химической коррозии, отложений на внутренних элементах прибора и термического воздействия в случае высокотемпературных потоков.

Рекомендации: при подборе трубки важно учитывать совместимость заполняющей жидкости с контролируемой средой, а также температурный режим установки. Неправильно выбранная жидкость может вступить в реакцию с рабочей средой или изменить вязкость при эксплуатации, что приведёт к искажению показаний.

Использование трубки Перкинса оправдано в системах водоподготовки, химической промышленности, котельных установках и на участках с возможностью загрязнения рабочей среды твёрдыми включениями.

Механизм предотвращения пульсаций давления с помощью трубки

Пульсации давления, возникающие при неравномерной подаче рабочей среды, могут вызывать колебания стрелки манометра и затруднять считывание показаний. Для снижения этой нестабильности в конструкцию прибора включается трубка Перкинса, которая действует как демпфирующий элемент.

Трубка Перкинса представляет собой изогнутый металлический участок малого диаметра, включённый между измерительной камерой и чувствительным элементом манометра. За счёт узкого проходного сечения и длины она увеличивает гидравлическое сопротивление на пути импульсной волны, ослабляя её амплитуду до поступления в механизм преобразования давления в движение стрелки.

Оптимальная форма трубки – изогнутая спираль с несколькими витками. Такое исполнение обеспечивает постепенное поглощение энергии импульса, не создавая резких отражений и не изменяя среднее значение давления. Увеличение длины трубки повышает эффективность демпфирования, но требует учёта допустимых потерь давления в системе.

Для газообразных сред важно, чтобы внутренняя поверхность трубки не имела заусенцев и загрязнений, так как это может вызвать локальные завихрения и усилить пульсации. При работе с вязкими или загрязнёнными жидкостями возможно применение трубки с внутренним фильтрующим элементом или инерционной камерой на входе.

Трубка Перкинса особенно эффективна в системах с поршневыми насосами и компрессорами, где характерны циклические скачки давления. В таких условиях она стабилизирует сигнал на входе в манометр, позволяя получать более точные и стабильные показания без установки дополнительных гасителей или электронных фильтров.

Влияние формы и длины трубки Перкинса на точность показаний

Слишком короткая трубка снижает эффективность теплообмена между средой и окружающим воздухом, что приводит к передаче на манометр температуры измеряемой среды. Это может изменить внутренние свойства заполняющей жидкости или повлиять на чувствительность мембраны, особенно в приборах с масляным демпфированием.

С другой стороны, чрезмерная длина трубки увеличивает инерционность системы. При динамическом изменении давления происходит задержка в передаче сигнала, особенно при изгибах или сложной форме трубки. Это может исказить данные при работе в условиях пульсирующего давления.

Оптимальная длина трубки составляет от 0,5 до 1,5 метров в зависимости от температуры среды и характеристик конкретного манометра. Для систем с агрессивной средой или высоким температурным градиентом длина может быть увеличена, но при условии компенсации инерционности за счёт выбора более широкого внутреннего диаметра.

Форма трубки также критична. Плавные изгибы с минимальным радиусом снижают гидравлическое сопротивление и предотвращают локальные завихрения. Резкие изгибы или крутые повороты могут привести к частичной блокировке прохода, особенно при наличии загрязнений, что нарушает передачу давления и искажает показания прибора.

При проектировании системы рекомендуется использовать трубку одинакового внутреннего диаметра по всей длине, избегать вертикальных участков с возможностью образования воздушных пробок и предусматривать дренажные точки при необходимости. Визуальный контроль за состоянием трубки и её периодическая очистка повышают стабильность измерений.

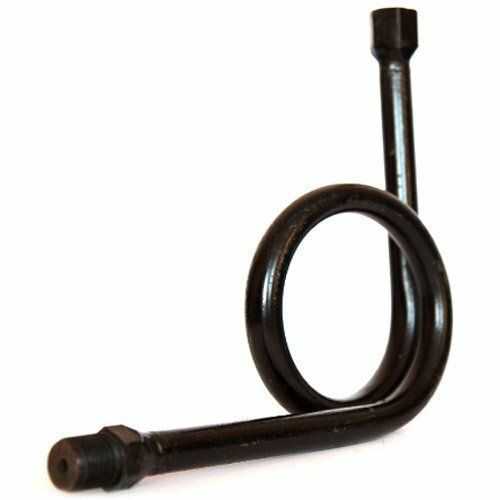

Когда установка трубки Перкинса особенно необходима

Трубка Перкинса обязательна в системах манометрии при измерении давления агрессивных, коррозионно активных или вязких сред, которые могут повредить чувствительный элемент прибора. Она служит барьером, предотвращая попадание жидкости непосредственно в манометр.

Установка трубки требуется при наличии вибраций и пульсаций давления в трубопроводе, так как её конструкция эффективно сглаживает резкие перепады, снижая износ манометра и обеспечивая стабильные показания.

При высоких рабочих температурах среды применение трубки Перкинса снижает теплопередачу к манометру, предотвращая перегрев и связанные с ним искажения измерений.

Необходима в системах, где возможны гидравлические удары, так как трубка компенсирует резкие скачки давления, защищая манометр от механических повреждений.

Рекомендуется установка трубки при использовании манометров в труднодоступных или взрывоопасных зонах, где необходима дополнительная изоляция и защита чувствительных частей прибора.

В случаях, когда трубопровод расположен на значительном расстоянии от манометра, трубка Перкинса предотвращает попадание конденсата и загрязнений внутрь прибора.

Чем отличается трубка Перкинса от других защитных элементов манометра

Трубка Перкинса представляет собой специально изогнутую тонкостенную трубку, устанавливаемую между измерительным прибором и рабочей средой. В отличие от стандартных защитных элементов, таких как глицериновые амортизаторы или демпферы, она не просто гасит колебания стрелки, а физически снижает воздействие резких перепадов давления на чувствительный механизм манометра.

Особенность конструкции – значительная длина и характерный изгиб трубки Перкинса создают дополнительное сопротивление потоку и позволяют жидкости или пару в системе медленно передавать давление, уменьшая динамические пульсации. Другие защитные элементы чаще ограничиваются заполнением полости глицерином или маслом, что не всегда эффективно при высокочастотных колебаниях.

Трубка Перкинса хорошо справляется с агрессивными средами и высокими температурами, так как изготавливается из устойчивых к коррозии материалов (например, нержавеющей стали), тогда как некоторые демпферы имеют ограничения по составу среды и температурному режиму.

В системах с высокой вибрацией трубка Перкинса дополнительно снижает влияние механических колебаний, обеспечивая более стабильные показания, в то время как стандартные защитные элементы могут не справляться с такой нагрузкой.

Рекомендация: при эксплуатации манометров в сложных условиях (пульсирующее давление, агрессивные или высокотемпературные среды) предпочтительно использовать трубку Перкинса как эффективный и долговечный способ защиты прибора, который превосходит по функционалу большинство альтернативных решений.

Вопрос-ответ:

Для чего в манометрической системе устанавливают трубку Перкинса?

Трубка Перкинса служит для защиты манометра от резких скачков давления и вибраций, которые могут исказить показания или повредить механизм прибора. Она также сглаживает пульсации, создавая более стабильное давление на датчик и увеличивая срок службы манометра.

Как конструкция трубки Перкинса влияет на точность измерений давления?

Форма и длина трубки Перкинса создают гидравлический фильтр, который задерживает колебания давления. За счёт этого прибор получает более плавное давление, что уменьшает вероятность ошибочных или нестабильных показаний. При этом важно правильно подобрать размеры трубки, чтобы избежать задержек реакции манометра на реальные изменения давления.

В каких случаях установка трубки Перкинса особенно оправдана?

Установка трубки Перкинса необходима в системах с колебаниями давления, например, в насосных установках или при измерениях в трубопроводах с вибрациями и пульсациями. Она помогает сохранить целостность манометра и улучшить стабильность показаний в условиях нестабильного потока.

Как трубка Перкинса защищает манометр от агрессивных сред?

Трубка действует как дополнительный барьер, отделяя чувствительный механизм манометра от прямого контакта с агрессивными жидкостями или газами. Внутри трубки давление передаётся через колонку жидкости, что предотвращает попадание агрессивных веществ в чувствительные части прибора и снижает риск коррозии или засорения.

Можно ли обойтись без трубки Перкинса при установке манометра в промышленном оборудовании?

В некоторых случаях манометр может работать и без неё, особенно если давление стабильно и отсутствуют вибрации. Однако в условиях с пульсациями давления, вибрациями или агрессивными средами отказ от трубки Перкинса повышает риск повреждения прибора и снижает качество измерений. Поэтому её установка часто является практичным решением для увеличения надёжности системы.

Для чего служит трубка Перкинса в системе манометра?

Трубка Перкинса предназначена для защиты чувствительного механизма манометра от резких перепадов давления и гидравлических ударов. Она смягчает пульсации, сглаживая поток рабочей среды, что помогает сохранять точность измерений и продлевает срок службы прибора. Также трубка предохраняет манометр от загрязнений и износа, создавая дополнительный барьер между рабочей средой и измерительным механизмом.

Как конструкция трубки Перкинса влияет на работу манометра?

Форма и длина трубки Перкинса влияют на амплитуду и частоту колебаний давления, которые достигают измерительного механизма манометра. Благодаря изгибам и определённой длине трубка замедляет резкие скачки давления, создавая более плавное и стабильное воздействие. Это помогает избежать сбоев в показаниях, особенно в системах с пульсирующим или импульсным потоком. При правильном выборе трубки достигается более стабильная работа и повышение надёжности прибора.
