Количество автоматических выключателей в электрощитках определяется исходя из количества и типа подключаемых нагрузок, а также особенностей электропроводки. Для стандартной квартиры обычно используют от 6 до 12 автоматов, включая линии освещения, розеток, бытовой техники и отдельных мощных потребителей, таких как плита или кондиционер.
При планировке щитка важно учитывать не только суммарный ток нагрузки, но и требования безопасности: каждый участок цепи должен иметь свой автомат с номиналом, соответствующим сечению кабеля и характеру нагрузки. Перегрузка автоматов может привести к частым срабатываниям, а недостаточная защита – к повреждению проводки.
Варианты сборки электрощитков зависят от объема потребителей и условий эксплуатации. В жилых помещениях применяют модульные щитки на 12–24 модуля с автоматами на 10–25 А. Для производственных объектов используются более крупные панели с возможностью установки дополнительных устройств защиты и управления.
Оптимальный выбор количества и типа автоматов снижает риски аварий и повышает удобство эксплуатации электрической сети. Рекомендуется перед монтажом тщательно просчитать распределение нагрузки и согласовать схему с квалифицированным электриком.
Типы автоматов и их назначение в электрощитке
Автоматические выключатели (автоматы) классифицируются по номинальному току, характеру работы и типу нагрузки. В электрощитках чаще всего используются следующие типы:
1. Автоматы типа B предназначены для защиты цепей освещения и розеток с небольшой индуктивной нагрузкой. Срабатывают при токе короткого замыкания в диапазоне 3-5-кратного номинального тока. Идеальны для бытовых помещений с умеренной нагрузкой.
2. Автоматы типа C рассчитаны на подключение силовых цепей с умеренной пусковой токовой нагрузкой, например, электродвигателей небольших насосов или компрессоров. Их срабатывание происходит при 5-10-кратном превышении номинала, что предотвращает ложные срабатывания при пуске оборудования.
3. Автоматы типа D применяются для защиты цепей с высокими пусковыми токами, например, тяжелых электродвигателей и трансформаторов. Срабатывают при превышении тока в 10-20 раз выше номинального, что позволяет выдерживать кратковременные скачки.

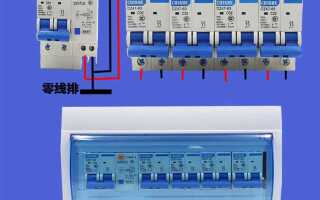

4. Автоматы с дифференциальной защитой (УЗО-автоматы) совмещают функции автоматического выключателя и устройства защитного отключения. Они обеспечивают защиту от утечек тока и предотвращают поражение электрическим током, применяются в жилых и коммерческих электрощитках.

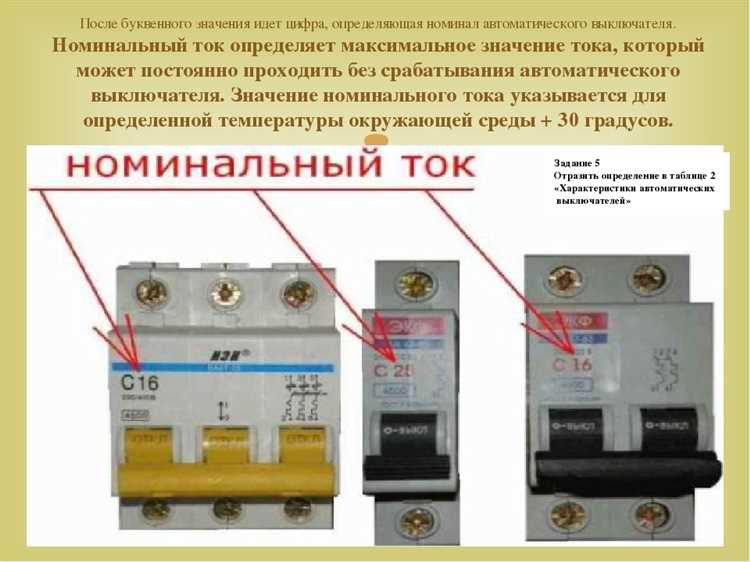

Выбор автомата по номинальному току должен соответствовать расчетной нагрузке защищаемой линии. Например, для освещения достаточно автомата на 6-10 А, для розеток – 16-20 А, для силовых цепей – 25 А и выше. При подборе следует учитывать материалы проводки и возможные пусковые токи оборудования.
Распределение автоматов по зонам помогает избежать перегрузок и упростить обслуживание. В электрощитках рационально разделять автоматы по типу нагрузки: освещение, розетки, силовое оборудование, системы безопасности.
Стандартные варианты количества автоматов для квартир и домов
Количество автоматических выключателей в электрощитке зависит от площади помещения, количества и типа электроприборов, а также требований к безопасности и удобству эксплуатации.

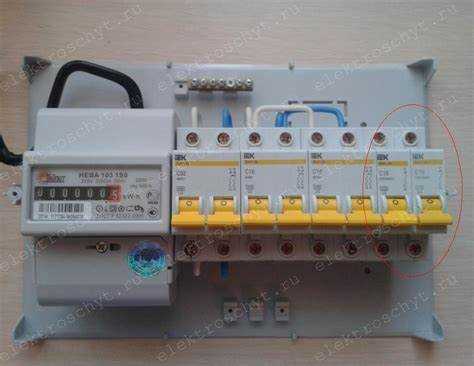

Для типовой городской квартиры площадью 40–60 м² обычно устанавливают от 6 до 10 автоматов. Основные линии распределяются так:
- освещение – 1 автомат на группу светильников;
- розетки общего назначения – 2–3 автомата с учётом разных комнат;
- электроплита – отдельный автомат с повышенным номиналом;
- электрический водонагреватель или кондиционер – отдельные автоматы по необходимости.

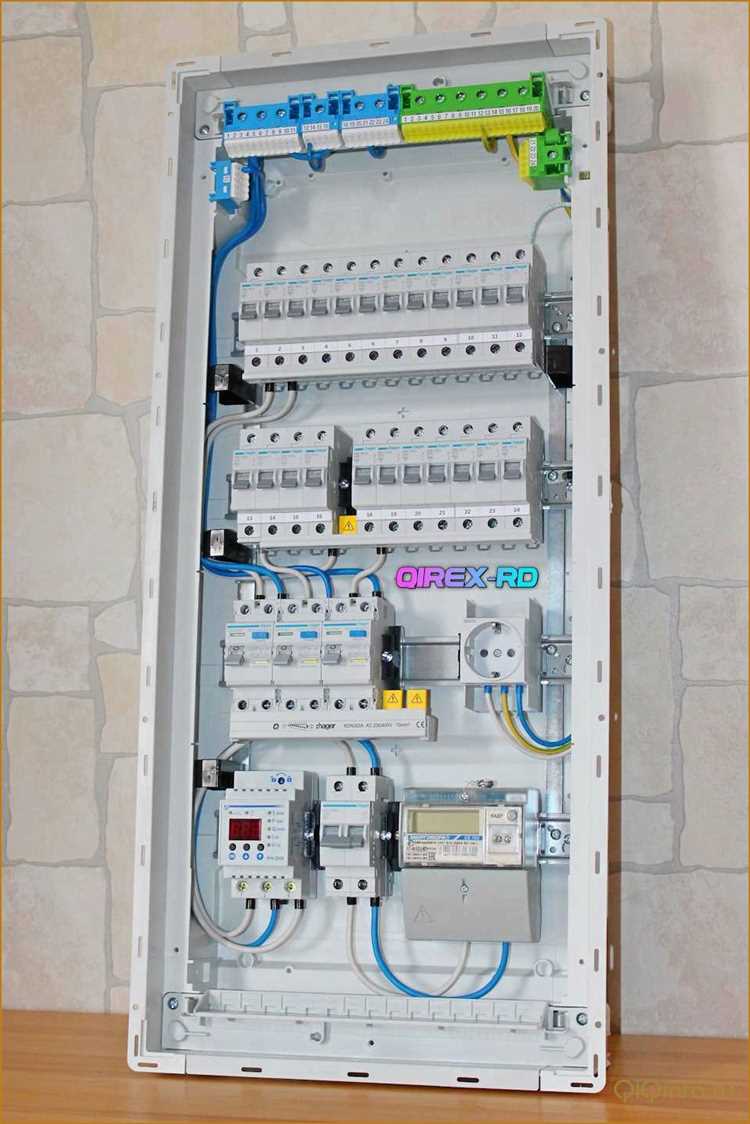

Для частного дома площадью 100–150 м² количество автоматов увеличивается до 12–20, учитывая разнообразие электроприборов и зон:
- освещение и розетки в жилых помещениях – минимум 5 автоматов;
- отдельные линии для кухни (плита, посудомойка, холодильник);
- автоматы для системы отопления, насосного оборудования, вентиляции;
- дополнительные цепи для наружного освещения и гаража.
При сборке электрощита рекомендуется оставлять 2–3 свободных слота для возможного расширения или установки новых устройств. Номиналы автоматов подбирают с учётом мощности подключаемых приборов и нормативов ПУЭ.
Правильное распределение автоматов обеспечивает защиту от перегрузок и коротких замыканий, а также удобство обслуживания электросети.
Выбор количества автоматов с учётом нагрузки и зон электрощита
При подборе количества автоматов в электрощитке основным критерием служит суммарная нагрузка и функциональное зонирование цепей. Каждая группа потребителей выделяется в отдельный контур для повышения безопасности и удобства обслуживания.
Для жилых помещений обычно выделяют отдельные автоматы на освещение, розетки, мощные электроприборы (электроплиты, бойлеры). Освещение рассчитывают на ток 6–10 А, розетки – от 16 А, для крупных приборов подбирают автомат от 25 А и выше.
В электрощите целесообразно разделять нагрузки по зонам: общая комната, кухня, ванная, коридор. Это снижает риск перегрузки и позволяет быстро локализовать аварийные ситуации. Например, в квартире с тремя комнатами оптимально предусмотреть минимум 6–8 автоматов, учитывая отдельные цепи для кухни и санузла.
При расчетах суммарной нагрузки рекомендуется учитывать не только максимальное потребление каждого контура, но и вероятное одновременное включение приборов. Резерв на пусковые токи и возможные расширения системы также учитывают при выборе количества и типа автоматов.
Для домов с большим количеством электроточек и зон (например, отдельные здания, подсобные помещения) количество автоматов может достигать 15 и более, с обязательным выделением групп по функционалу и этажам. Важно учитывать нормативы и рекомендации производителя оборудования.
Выбор автомата должен соответствовать максимальному току нагрузки цепи и характеристикам защиты. Излишнее количество групп увеличивает сложность и стоимость, недостаточное – снижает безопасность. Оптимальное распределение автоматов улучшает эксплуатационные характеристики электрощита.
Особенности сборки электрощитка для многоэтажных домов
В электрощитках многоэтажных домов обычно предусматривается разделение на несколько зон с отдельными автоматами для каждой квартиры и общих коммуникаций. Для квартирных линий применяется группировка по количеству жилых помещений и типу нагрузки – освещение, розетки, электроплиты, бытовая техника.
Количество автоматов зависит от числа квартир на этаже и их электрических нагрузок. На один щиток приходится обычно от 10 до 30 модулей, с возможностью расширения при необходимости. Важно предусмотреть запас по количеству модулей для будущих подключений и изменений.
Обязательным элементом является установка УЗО на вводе каждой квартиры и на общих линиях – лифты, освещение коридоров, инженерные системы. Автоматы подбираются с учетом номинального тока, который рассчитывается исходя из суммарной нагрузки квартиры или общих устройств.
Для безопасности сборка электрощитка ведется с разделением цепей по фазам и нейтрали с обязательным заземлением. В щитке выделяются отдельные модули для учета электроэнергии – счетчики и модули контроля.
В многоэтажных домах используются шкафы с высокой степенью защиты от влаги и пыли, класс не ниже IP44, с креплением на стену и удобным доступом для обслуживания. Монтаж автоматов ведется на DIN-рейку с надежным креплением и маркировкой каждой линии.
Для упрощения диагностики и обслуживания применяются автоматические выключатели с индикаторами состояния и возможностью дистанционного управления, что повышает оперативность реагирования на аварийные ситуации.
Подключение питающих кабелей и распределение нагрузки между этажами производится с учетом минимизации падения напряжения и перегрузок, с использованием кабелей соответствующего сечения и качественной коммутации.

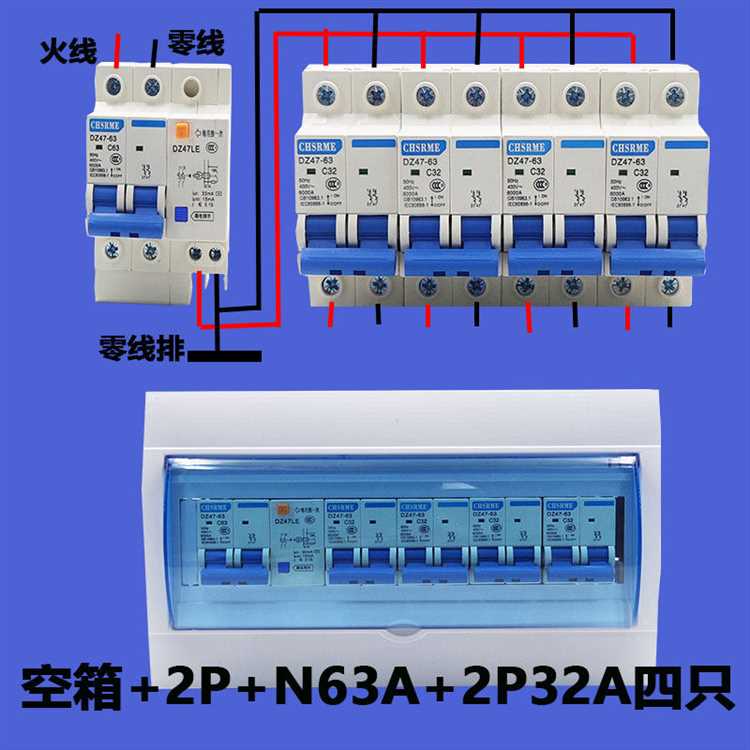

Распределение автоматов по группам и линиям в щитке
Автоматы в электрощитке разделяются на группы по функциональному назначению и мощности нагрузки. Каждая группа защищает отдельную линию, что упрощает диагностику и ремонт.
Основные группы распределяются следующим образом: освещение, розетки, электроприборы с большой мощностью, например, плита или бойлер, а также специальные линии для систем безопасности и вентиляции. Для жилых помещений обычно выделяют отдельные автоматы на кухню, санузел и жилые комнаты.
Количество автоматов зависит от суммарной нагрузки и числа независимых цепей. Например, в квартире площадью до 60 м² оптимально использовать от 6 до 10 автоматов, разделённых на 3–4 группы. Для каждой группы выбирается автомат с номиналом, соответствующим расчетной силе тока линии и характеристикам потребляемого оборудования.
Распределение по линиям требует учета длины кабеля и сечения проводников, чтобы избежать перегрузок и падения напряжения. Автоматы для освещения часто ставятся на линии с сечением 1,5 мм² и номиналом 10–16 А. Розеточные линии рассчитаны на сечение 2,5 мм² и автоматы 16–20 А.
Для электроприборов высокой мощности автомат подбирается по расчетному току нагрузки с запасом в 20-30%. При этом необходимо учитывать особенности пусковых токов. В многоэтажных домах часто добавляют узо на отдельные группы для повышения безопасности.
При сборке щитка важно избегать перегруппировки линий и ставить автоматы строго в соответствии с проектом. Нарушение очередности и смешивание нагрузок на одном автомате приводит к снижению надежности и усложняет обслуживание.
Варианты установки дополнительных автоматов и их влияние на защиту
Дополнительные автоматы устанавливаются для разделения нагрузки по функциональным зонам и повышения надежности защиты. Например, выделение отдельных линий для мощных электроприборов снижает риск перегрузки общей сети.
При добавлении автоматов важно соблюдать рекомендации по максимальному току и характеристикам срабатывания. Избыточное увеличение числа защитных устройств без расчета приводит к ложным отключениям и снижению общей надежности.
Установка дополнительных автоматов позволяет локализовать аварийные ситуации, отключая только поврежденный участок, что минимизирует влияние на остальные цепи. Такой подход повышает безопасность и удобство обслуживания.
В системах с распределенными автоматами рекомендуется использовать устройства с различной токовой защитой, адаптированной под тип нагрузки, чтобы обеспечить селективность отключений.
При монтаже следует учитывать возможности корпуса щитка и наличие пространства для установки модулей, а также обеспечить правильное соединение шин и проводников для исключения перегрева.
Использование дополнительных автоматов не должно приводить к превышению допустимой нагрузки на вводные линии. Для этого выполняется расчет суммарного тока и, при необходимости, устанавливаются вводные устройства с соответствующими характеристиками.
Правильное распределение автоматов по группам и зонам помогает сохранить стабильность электроснабжения и повысить безопасность эксплуатации электросети.
Особенности сборки щитков с учётом специфики электроприборов
При проектировании электрощитка важно учитывать характеристики нагрузки каждого электроприбора. Например, бытовая техника с высокими пусковыми токами, как кондиционеры или электрические плиты, требует отдельного автомата с повышенным номиналом и селективностью с учётом длительных пусковых перегрузок.
Для точного расчёта количества автоматов необходимо разделять электроприборы по группам с однородным типом нагрузки. Освещение подключают отдельной линией с автоматом на 6–10 А, розетки – с автоматом на 16–20 А, мощные потребители – с индивидуальными автоматами на 25–40 А.
Особенность сборки щитков в жилых помещениях – необходимость учитывать тип нагрузки: резистивная, индуктивная или ёмкостная. При наличии электродвигателей (насосы, вентиляция) нужны автоматы с характеристикой «D» для корректной защиты от пусковых токов.
Использование дифференциальных автоматов оправдано для зон с повышенной влажностью и наличием приборов с металлическим корпусом. В таких случаях автомат должен комбинировать функции защиты от перегрузки и токов утечки, чтобы минимизировать риск замыканий и поражения электрическим током.
При сборке щитка для многофункциональных помещений с различными электроприборами важно учитывать их суммарную нагрузку и особенности подключения. Для устройств с контролем температуры, например, котлов, целесообразно предусмотреть отдельные линии с защитой от перегрева и короткого замыкания.
Распределение автоматов по группам рекомендуется делать с учётом как номинального тока, так и пусковых характеристик приборов. Включение нескольких мощных устройств в одну линию приводит к ложным срабатываниям и нестабильной работе электрощита.
При проектировании электрощитка следует использовать автоматику и коммутацию с запасом по номинальному току минимум 20% для учёта возможного роста нагрузки и нестандартных режимов работы.
Требования к монтажу и подключению автоматов в электрощитках
Монтаж автоматических выключателей в электрощитках должен выполняться с учетом нормативных требований и технических характеристик оборудования. Основные рекомендации включают следующие пункты:
- Выбор автомата по номинальному току должен соответствовать расчетной нагрузке отдельной линии с запасом не менее 10-15% для предотвращения ложных срабатываний.
- Автоматы следует устанавливать в специально предусмотренные монтажные рейки (DIN-рейки), обеспечивающие надежную фиксацию и правильное расположение устройства.
- Все соединения должны быть выполнены с использованием подходящих кабельных наконечников и инструментов для качественной обжима, исключающей перегрев и ослабление контактов.
- Подключение должно учитывать полярность: фазный провод обязательно подводится к входной клемме автомата, а выход – к нагрузке.
- Для линий с повышенными требованиями по безопасности (например, кухонные или ванных комнатах) рекомендуется установка автоматов с защитой по утечке (УЗО) совместно с автоматами.
- Расстояние между автоматами и другими элементами внутри щитка должно обеспечивать доступ для обслуживания и предотвращать короткое замыкание.
- Провода, входящие и выходящие из автоматов, должны иметь маркировку для упрощения диагностики и ремонта.
- При сборке следует избегать перекручивания и чрезмерного натяжения проводов, чтобы сохранить целостность изоляции.
- Использование автоматов одного производителя и серии упрощает обслуживание и гарантирует совместимость характеристик.
Соблюдение этих требований повышает надежность и безопасность электрощита, минимизирует риск аварийных ситуаций и обеспечивает корректную работу защитных устройств.
Вопрос-ответ:
Сколько автоматов нужно для стандартной двухкомнатной квартиры?
Обычно для двухкомнатной квартиры устанавливают от 6 до 10 автоматов. Один – на ввод, отдельные – на освещение, розеточные группы, варочную панель и стиральную машину. Количество может меняться в зависимости от схемы электропроводки, количества линий и уровня электробезопасности, который требуется заказчику.

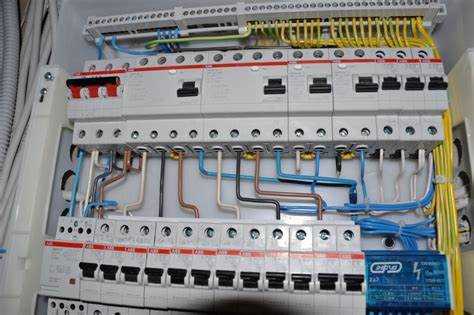

Можно ли установить автоматы на дин-рейку в два ряда?
Да, такой вариант возможен. При этом корпус щитка должен быть глубже, чтобы провода не мешали установке и подключению автоматов второго ряда. Такой способ позволяет разместить больше устройств на ограниченной площади, но требует аккуратного монтажа и продуманной укладки кабелей.
Что делать, если не хватает места для всех автоматов в щитке?
Если места недостаточно, есть несколько решений. Можно заменить корпус щитка на более вместительный или использовать модульные автоматы меньшей ширины. Также применяют двухполюсные или трёхполюсные автоматы вместо нескольких однополюсных, если это позволяет схема. Ещё один вариант — установка дополнительного щита рядом, с отдельной группой.
