Современное канализационное строительство невозможно без использования полимерных материалов. Основные виды пластиков, применяемых в производстве труб – поливинилхлорид (ПВХ), полиэтилен (ПЭ) и полипропилен (ПП). Каждый из них обладает специфическим набором характеристик, определяющих его применимость в зависимости от условий эксплуатации.
ПВХ-трубы устойчивы к воздействию агрессивных сред и выдерживают рабочую температуру до +60 °C. Жесткость материала позволяет сохранять форму труб даже под значительными внешними нагрузками, что делает его предпочтительным для безнапорной внутренней и наружной канализации. Однако при температурах ниже -10 °C ПВХ становится хрупким, что ограничивает его использование в холодных регионах без теплоизоляции.
Полиэтилен низкого давления (ПЭНД) особенно востребован при монтаже напорных трубопроводов. Гибкость, высокая ударная прочность и стойкость к коррозии позволяют прокладывать такие трубы методом горизонтального бурения или подводного монтажа. Оптимальный температурный диапазон эксплуатации: от -40 °C до +60 °C. При этом полиэтилен не устойчив к ультрафиолету и требует защиты при открытой прокладке.
Полипропилен отличается термостойкостью – температура эксплуатации может достигать +95 °C, что делает его подходящим для хозяйственно-бытовых систем с переменной температурной нагрузкой. Материал химически инертен и устойчив к воздействию кислот и щелочей, но при низких температурах теряет пластичность, поэтому монтаж рекомендуется проводить при температуре не ниже 0 °C.
Выбор пластика должен опираться на конкретные условия – температурный режим, тип среды, способ прокладки и предполагаемую нагрузку. Игнорирование этих факторов часто приводит к преждевременному выходу трубопровода из строя. При проектировании важно учитывать не только прочностные характеристики, но и поведение материала при длительной эксплуатации.
Сравнение ПВХ, ПЭ и ПП: различия в химическом составе и структуре
Поливинилхлорид (ПВХ) состоит из винилхлоридного мономера (C2H3Cl) и содержит около 57% связанного хлора. Это делает материал стойким к ультрафиолету и большинству агрессивных сред. Благодаря полярной структуре ПВХ имеет высокую жесткость и низкий коэффициент теплового расширения, что важно при прокладке трубопроводов в стабильной геометрии без необходимости частой компенсации деформаций.
Полиэтилен (ПЭ), включая ПЭ низкого и высокого давления (ПЭНД и ПЭВД), представляет собой неполярный полимер, состоящий только из углерода и водорода (C2H4). Отсутствие боковых групп придаёт материалу высокую пластичность и стойкость к ударным нагрузкам. Однако молекулярная структура делает его подверженным термическому расширению – до 0,2 мм/м·°C, что требует устройства компенсационных участков при укладке. Структурно ПЭ имеет высокую степень кристалличности, особенно в марках ПЭ100, что определяет его высокую прочность на разрыв.
Полипропилен (ПП) формируется из мономера пропилена (C3H6) и отличается от ПЭ наличием метильной боковой группы, которая повышает термостойкость и жёсткость. ПП устойчив к температурам до +95 °C, подходит для горячей канализации. Имеет более высокую химическую инертность по сравнению с ПВХ. При этом его структура аморфно-кристаллическая с меньшей плотностью межмолекулярных связей, чем у ПЭ, что снижает ударную вязкость при минусовых температурах.
Выбор материала зависит от условий эксплуатации: ПВХ целесообразен при статичной подземной прокладке с агрессивными сточными водами, ПЭ – в системах с высокой подвижностью грунтов и риском гидроудара, ПП – при необходимости работы с горячими средами и частыми температурными перепадами.
Устойчивость пластиков к агрессивным средам и высоким температурам
Для производства канализационных труб применяются полимеры с высокой химической инертностью и термостойкостью. Поливинилхлорид (ПВХ) стабилен при контакте с щелочами, растворами солей, кислотами средней концентрации. Однако, при температурах выше 60 °C его механические свойства снижаются, что ограничивает применение в горячем водоотведении.
Полипропилен (ПП) выдерживает температуры до 95 °C в условиях непрерывной эксплуатации. Он устойчив к агрессивным средам: серной, фосфорной и соляной кислотам, спиртам, маслам, щелочам. Разрушается под действием концентрированных окислителей, таких как азотная кислота и пероксиды.
Полиэтилен низкого давления (ПНД) сохраняет стабильность в средах с рН от 2 до 12, устойчив к большинству органических растворителей. Максимально допустимая рабочая температура – 40–50 °C. При превышении этого диапазона теряет форму, особенно в напорных системах.
Для систем, работающих с высокотемпературными стоками, рекомендуется использовать полибутилен (PB) или сшитый полиэтилен (PEX). PB выдерживает до 110 °C кратковременно и 95 °C постоянно, устойчив к кислотам, щелочам, моющим средствам и детергентам. PEX отличается высокой стойкостью к термоокислительной деструкции и не подвержен растрескиванию под воздействием хлорсодержащих соединений.
Выбор материала должен учитывать не только температуру и химический состав сточных вод, но и продолжительность контакта, давление в системе и наличие абразивных включений. В промышленных установках предпочтение отдают ПП и PEX, в бытовых – ПВХ и ПНД, с ограничением на термическую нагрузку.
Механические свойства труб: прочность на сжатие, изгиб и удар
Пластиковые трубы для канализации должны сохранять геометрию и работоспособность под воздействием механических нагрузок. Основные критерии оценки – прочность на сжатие, изгиб и удар.
- Прочность на сжатие. Для ПВХ-труб типовое значение кольцевой жесткости (SN) составляет от 4 до 16 кН/м². SN8 и выше применяются при глубокой засыпке и высоких нагрузках. У полиэтиленовых труб (ПЭ 80 и ПЭ 100) предел текучести при сжатии – до 25 МПа при температуре 20°C.
- Прочность на изгиб. Полиэтилен отличается высокой гибкостью, минимальный радиус изгиба достигает 15 диаметров трубы без повреждений. ПВХ менее эластичен, но сохраняет форму при изгибе, если нагрузка кратковременная и в пределах допуска. Трубы из полипропилена устойчивы к изгибающим моментам, особенно армированные модификации.
- Ударная прочность. ПЭ сохраняет ударную вязкость до –40°C, что критично при монтаже в зимний период. ПВХ чувствителен к низким температурам – удары ниже 0°C могут вызвать растрескивание. Для наружных систем рекомендуется использовать ударопрочные модификации с добавками АКР или МБС.
При выборе материала учитываются реальные условия эксплуатации: глубина прокладки, вероятность динамических нагрузок, климат. Для участков, подверженных вибрациям и ударам, предпочтительны трубы из ПЭ 100 или полипропилена с модифицированной структурой. Важно учитывать сертифицированные показатели в технических паспортах и соответствие ГОСТ 32413–2013 и ISO 9969.
Способы соединения труб из разных пластиков: сварка, раструб, фитинги
Полипропиленовые (ПП) трубы соединяются методом раструбной сварки. Конец одной трубы нагревается до температуры плавления (около 260°C), вставляется в раструб фитинга и удерживается до полного охлаждения. Соединение монолитное, подходит для напорных и безнапорных систем.
Для ПВХ труб чаще всего используется раструбное соединение с уплотнительным кольцом. Оно не требует нагрева и допускает демонтаж. Рекомендуется при частых изменениях направления трубопровода и при необходимости обслуживания. Герметичность обеспечивается за счёт эластичного резинового уплотнителя, который сжимается при вставке трубы.
Разнородные пластики (например, ПП и ПВХ) не соединяются методом сварки. В таких случаях применяются переходные фитинги с резьбовыми или компрессионными элементами. При выборе фитинга необходимо учитывать коэффициент теплового расширения каждого материала и рабочее давление в системе.
Компрессионные фитинги применимы для труб ПЭ, особенно в системах холодного водоснабжения и дренажа. Они обеспечивают герметичность за счёт зажимного кольца и гайки, допускают многократный демонтаж и монтаж без специализированного оборудования.
Влияние мороза и УФ-излучения на срок службы труб
Пластиковые канализационные трубы эксплуатируются в условиях перепадов температур и воздействия солнечного излучения, что напрямую влияет на их долговечность. Наиболее чувствительны к низким температурам ПВХ-трубы: при температуре ниже –10 °C их ударная вязкость резко снижается, что увеличивает риск растрескивания при механических нагрузках. Полипропилен (PP) проявляет чуть лучшую морозостойкость, но также становится хрупким при –15 °C и ниже. Наилучшие показатели устойчивости к морозу демонстрирует полиэтилен низкого давления (ПНД), сохраняющий эластичность до –40 °C.
Ультрафиолет разрушает молекулярную структуру полимеров, вызывая выцветание, микротрещины и потерю прочности. Без стабилизаторов ПВХ теряет до 50 % прочностных характеристик после одного года непрерывного воздействия солнечного света. Добавки на основе сажи и УФ-стабилизаторов позволяют продлить срок службы труб до 25–30 лет даже при наружной прокладке. ПНД и PP чувствительны к УФ-излучению не меньше ПВХ, поэтому для наружного использования рекомендуется применять трубы с внешним слоем из стойкого к свету материала или с добавлением светостабилизаторов.
Для прокладки канализации в районах с суровым климатом оптимальны многослойные трубы: внутренний слой из ПНД для ударопрочности и наружный – с УФ-стабилизированной оболочкой. Монтаж при температуре ниже –10 °C требует предварительного подогрева соединяемых элементов, чтобы избежать повреждений и обеспечить герметичность.

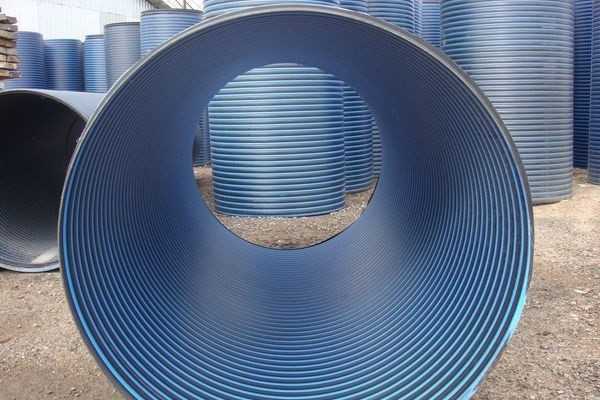

Рекомендации по выбору пластика в зависимости от типа грунта и глубины залегания
При выборе пластика для канализационных труб учитывайте механические нагрузки, химическую агрессивность грунта и температуру. Для песчаных и гравийных грунтов с низкой агрессивностью подходят трубы из ПНД (полиэтилена низкого давления) с толщиной стенки не менее SDR 17 при глубине до 3 метров. Для глубин свыше 3 метров рекомендуется переходить на ПНД с повышенной толщиной стенки (SDR 11), чтобы обеспечить устойчивость к деформации под давлением грунта.
Глинистые и суглинистые грунты обладают повышенной влажностью и склонны к воздействию агрессивных химических соединений, поэтому для них рекомендуется использовать трубы из ПВХ (поливинилхлорида) с устойчивостью к коррозии и растворителям. При залегании глубиной более 4 метров предпочтительны трубы с усиленной армировкой или из модифицированного ПВХ с повышенной ударопрочностью.
В почвах с высокой кислотностью и содержанием агрессивных солей следует выбирать трубы из полиэтилена высокого давления (ПВД) или полипропилена (ПП), устойчивых к химическому воздействию. Глубина залегания при этом не должна превышать 5 метров без дополнительного защитного слоя или обсыпки из нейтрального материала.
Для грунтов с переменным уровнем залегания воды (грунтовые воды на глубине менее 2 метров) необходимо учитывать гидростатическое давление. В таких условиях рекомендуются трубы из ПВХ с двойной стенкой или трубы с защитным покрытием, предотвращающим проникновение влаги и механическое повреждение.
Общее правило – при увеличении глубины залегания растет необходимость увеличения прочности и толщины стенок труб, а также применения материалов с повышенной химической стойкостью в зависимости от состава грунта. Игнорирование этих факторов приводит к сокращению срока службы труб и увеличению затрат на ремонт.
Стоимость сырья и итоговая цена погонного метра трубы
Основным материалом для производства канализационных труб служат поливинилхлорид (ПВХ), полиэтилен низкой плотности (ПНД) и полипропилен (ПП). Цены на сырье варьируются в зависимости от мировых котировок и качества полимера. Например, стоимость ПВХ-гранул колеблется в диапазоне 120–160 рублей за килограмм, ПНД – 140–180 рублей, а ПП – 160–200 рублей за килограмм.
Расход сырья на погонный метр трубы зависит от диаметра и толщины стенки. Для трубы диаметром 110 мм и толщиной стенки около 3 мм требуется примерно 0,8–1 кг материала. Таким образом, сырьевая составляющая на метр трубы диаметром 110 мм из ПВХ составляет 100–160 рублей, из ПНД – 112–180 рублей, из ПП – 128–200 рублей.
К стоимости сырья добавляются технологические затраты: энергообеспечение, амортизация оборудования, оплата труда и логистика. Эти параметры могут увеличить итоговую цену на 40–60% от себестоимости сырья. Например, если сырье стоит 150 рублей на метр, производственная составляющая добавит 60–90 рублей.
Итоговая цена погонного метра трубы из ПВХ диаметром 110 мм обычно составляет 210–250 рублей. Для труб из ПНД диапазон цен поднимается до 240–280 рублей, а для ПП – до 270–300 рублей за метр. При выборе материала важно учитывать не только цену, но и долговечность и устойчивость к агрессивным средам, что влияет на общую экономию в эксплуатации.
Для оптимизации затрат рекомендуется контролировать качество сырья и внедрять автоматизацию производства. Снижение брака и потерь сырья позволяет уменьшить себестоимость до 5–10%. Заключение долгосрочных контрактов с поставщиками полимеров снижает ценовые колебания и обеспечивает стабильность производства.
Вопрос-ответ:
Какие виды пластиков чаще всего применяются для изготовления канализационных труб?
Для производства канализационных труб обычно используют полиэтилен (ПЭ), поливинилхлорид (ПВХ) и полипропилен (ПП). Каждый из этих материалов отличается по свойствам: ПВХ устойчив к агрессивным средам и легко монтируется, ПЭ обладает высокой прочностью и гибкостью, а ПП устойчив к высоким температурам и химическим воздействиям.
Почему пластиковые трубы часто выбирают вместо металлических для канализации?
Пластиковые трубы легче по весу и проще в монтаже, они не подвержены коррозии и имеют более длительный срок службы в агрессивной среде канализации. К тому же, пластиковые материалы обладают высокой химической стойкостью и не требуют дополнительной защиты от влаги или ржавчины.
Какие параметры материала влияют на долговечность пластиковых труб в канализационных системах?
Основное значение имеют устойчивость к химическим веществам, термостойкость и механическая прочность. Кроме того, важна стабильность формы при длительном воздействии температуры и давления, а также устойчивость к ультрафиолетовому излучению, если трубы частично расположены на открытом воздухе.
Можно ли использовать пластиковые канализационные трубы для горячей воды и бытовых сточных вод?
Пластиковые трубы из полипропилена и специальных марок полиэтилена могут выдерживать температуру горячей воды, что делает их пригодными для систем горячего водоотвода. Однако трубы из обычного ПВХ лучше использовать для холодных сточных вод, так как при высокой температуре они могут деформироваться или потерять прочность.
Как ухаживать за пластиковыми канализационными трубами, чтобы увеличить срок их службы?
Регулярно рекомендуется проверять систему на наличие засоров и повреждений. Важно избегать механических повреждений при эксплуатации и установке, а также не использовать агрессивные химические средства, способные разрушить пластик. В случае засоров лучше применять механическую очистку или безопасные биологические препараты.
Какие типы пластиков чаще всего применяются для изготовления канализационных труб и почему?
Для производства канализационных труб обычно используют поливинилхлорид (ПВХ), полиэтилен высокой плотности (ПНД) и полипропилен (ПП). ПВХ выделяется хорошей прочностью, химической стойкостью и невысокой стоимостью, что делает его популярным в бытовых системах. ПНД отличается высокой ударной вязкостью и гибкостью, благодаря чему трубы из этого материала применяют в местах с повышенными механическими нагрузками и температурными колебаниями. Полипропилен славится устойчивостью к агрессивным средам и долговечностью, что подходит для промышленных и коммунальных канализационных сетей.
Как особенности пластика влияют на долговечность и эксплуатационные свойства канализационных труб?
Материал труб определяет их стойкость к коррозии, воздействию химических веществ и механическим повреждениям. Например, трубы из ПВХ не подвержены ржавчине и выдерживают воздействие большинства бытовых химикатов. Полиэтиленовые трубы обладают высокой эластичностью, что снижает риск трещин при подвижках грунта или вибрациях. Полипропиленовые изделия хорошо переносят высокие температуры и агрессивные среды, что обеспечивает долгий срок службы в сложных условиях. Кроме того, пластики обычно не накапливают налет и отложения, что способствует бесперебойной работе канализационных систем.
Загрузка...
