Кварцевый резонатор – ключевой компонент генераторов тактовой частоты в микроконтроллерах и других цифровых устройствах. Его неисправность может привести к полной неработоспособности схемы. При отсутствии осциллографа базовую диагностику можно провести с помощью мультиметра, особенно в контексте первичной проверки прямо на плате.
Важно: любые измерения следует проводить при обесточенной плате, кроме случаев проверки напряжения на активном устройстве. Наличие электростатического разряда может вывести резонатор или соседние элементы из строя, поэтому используйте антистатический браслет или заземлённый инструмент.
Как определить тип кварцевого резонатора на плате
Обратите внимание на маркировку. Например, надпись «16.000» указывает на частоту 16 МГц. Отсутствие букв после цифр говорит о кварцевом резонаторе. При наличии обозначений вроде «M», «KHz», или нестандартных комбинаций требуется уточнение по документации или справочнику корпусов.
При наличии доступа к схеме – проверьте обозначение элемента. Кварцевый резонатор часто помечается как «Y» (например, Y1), а керамический – как «X» или «Z».
1. Осмотрите маркировку на корпусе. Часто рядом с резонатором указывают его частоту, например, «16.000». Это поможет убедиться, что вы имеете дело именно с кварцем, а не с другим компонентом.
Какие режимы мультиметра использовать для диагностики

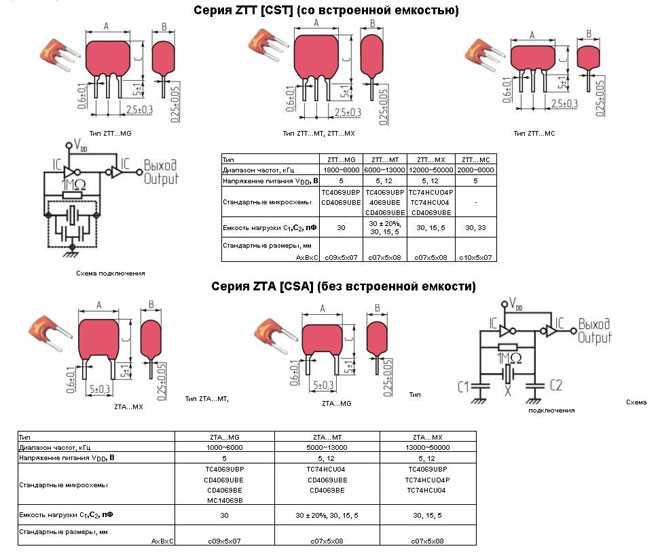

Для проверки кварцевого резонатора на плате мультиметром важно понимать, что прямое измерение его частоты невозможно стандартными средствами. Однако мультиметр может помочь в косвенной диагностике. Ниже указаны режимы, которые могут быть полезны:
- Режим измерения напряжения постоянного тока – применяется при подаче питания на плату. Измеряя напряжение на ножках кварцевого резонатора относительно земли, можно оценить, происходит ли возбуждение генератора. На одной из ножек должно наблюдаться стабильное смещённое напряжение (обычно от 1 до 2 В при питании 3.3–5 В), вторая может показывать близкое к уровню земли или питания.
Мультиметр не заменяет осциллограф, но позволяет на первом этапе выявить обрыв, КЗ и отсутствие возбуждения. Для точной диагностики следует использовать измерительное оборудование с возможностью наблюдения высокочастотных сигналов.
Как проверить целостность резонатора в режиме прозвонки

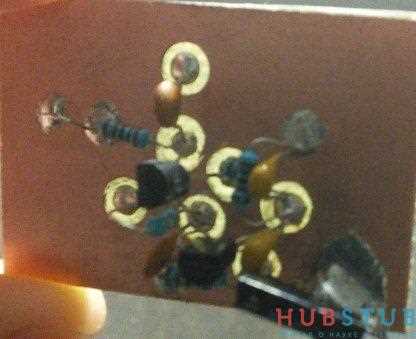

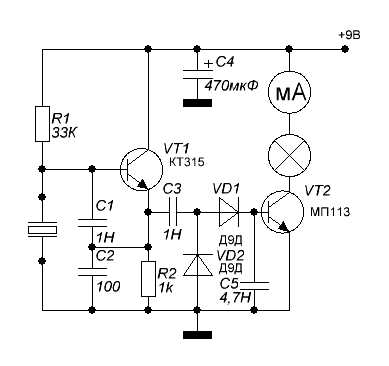

Для проверки целостности кварцевого резонатора мультиметром в режиме прозвонки переведите прибор в соответствующий режим с символом звукового сигнала или диода. Отключите питание платы и разрядите все конденсаторы, чтобы исключить ложные показания.
Прозвонка эффективна только для первичной диагностики целостности. Для проверки рабочих параметров резонатора, таких как частота и добротность, требуется осциллограф или генератор с частотным анализатором.

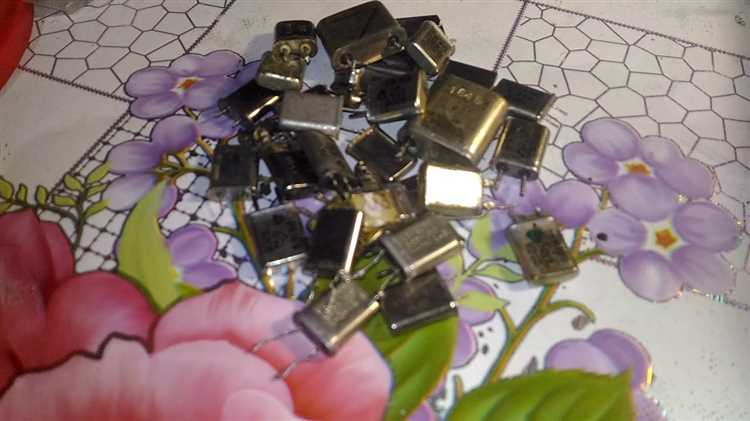

Можно ли измерить сопротивление резонатора мультиметром
Кварцевый резонатор – пассивный элемент, работающий на принципе механических колебаний. Его сопротивление в статическом состоянии не отражает реальных параметров, связанных с его резонансной частотой. Однако мультиметром можно получить некоторые косвенные данные.
- Если мультиметр показывает сопротивление менее 1 МОм, возможно, внутри резонатора произошёл пробой, и элемент неисправен.
Для проверки работоспособности кварца мультиметр неэффективен. Он не способен зафиксировать колебательный процесс, возникающий при резонансе. Прибор не может измерить эквивалентное последовательное сопротивление (ESR), характерное для функционирующего резонатора.
Для точной диагностики необходим генератор, осциллограф или специализированный частотомер. Мультиметр пригоден только для грубой проверки на обрыв или замыкание.
Что означает отсутствие сигнала при прозвонке кварца
Причины отсутствия сигнала:
1. Механическое повреждение кристалла, например, трещина, которая нарушает электрический контакт.
3. Внутренние дефекты, вызванные производственным браком или длительной эксплуатацией, проявляющиеся как обрыв или короткое замыкание внутри корпуса.
Рекомендуется проверить резонатор на другом участке платы или вне платы для исключения влияния окружающих компонентов. При повторном отсутствии сигнала резонатор однозначно подлежит замене.
Следует учитывать, что мультиметр не способен измерить частоту резонатора, поэтому отсутствие сигнала при прозвонке – именно индикатор разрыва цепи, а не отказа по частотным характеристикам.
Как убедиться в наличии колебаний с помощью мультиметра
Для более точной проверки подключите резонатор в контур с усилителем или генератором и измерьте частоту на выходе. Мультиметр с функцией частотомера поможет определить, совпадает ли частота с техническими характеристиками устройства. Нестабильные или отсутствующие показания свидетельствуют о неисправности резонатора.
Важно проводить измерения при выключенном питании основной схемы и избегать контактов с другими элементами платы, чтобы исключить ложные показания из-за паразитных цепей.
Почему мультиметр может не показать неисправность резонатора

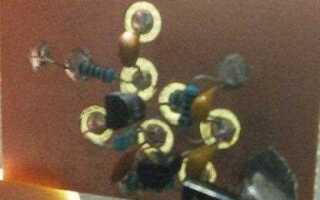

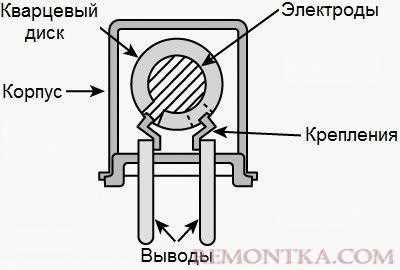

При проверке мультиметром резистивные и емкостные составляющие резонатора настолько малы, что измерительный прибор либо показывает стабильное значение, либо вовсе не реагирует на повреждение. В случае трещин или внутреннего разрушения кристалла часто сохраняется электрическая целостность контактов, поэтому мультиметр не фиксирует обрыв цепи.
Кроме того, мультиметр не генерирует сигнал на резонансной частоте кварца (обычно 3–30 МГц), поэтому не может определить изменение резонансных параметров или снижение добротности. Показания мультиметра не отражают динамические характеристики, которые критичны для работы резонатора в цепи генератора.
Рекомендации: для точной диагностики используют специализированные приборы – кварц-тестеры или осциллограф с генератором сигналов, позволяющие измерить резонансную частоту и коэффициент затухания. Проверка резонатора с помощью мультиметра уместна только для выявления полного обрыва контактов, но не для оценки качества колебательного элемента.
Вопрос-ответ:
Как можно проверить кварцевый резонатор на плате с помощью мультиметра?
Для проверки кварцевого резонатора мультиметром необходимо переключить прибор в режим прозвонки или измерения сопротивления. Затем следует приложить щупы к выводам резонатора. Если мультиметр показывает сопротивление в диапазоне нескольких сотен Ом, это указывает на исправность элемента. Однако отсутствие реакции или бесконечное сопротивление может означать повреждение. Точный результат зависит от модели мультиметра и типа резонатора.
Можно ли с помощью мультиметра определить частоту резонатора?
Стандартный мультиметр не предназначен для измерения частоты кварцевого резонатора. Он способен только проверить наличие электрического контакта и целостность устройства. Для измерения резонансной частоты требуется специализированное оборудование, например, частотомер или осциллограф с генератором. Поэтому мультиметр служит скорее для быстрой диагностики, чем для точного измерения параметров.
Почему мультиметр иногда показывает разные результаты при проверке кварцевого резонатора?
Разные показания могут возникать из-за внутренней конструкции резонатора, а также из-за характеристик мультиметра. Некоторые мультиметры подают напряжение, которое вызывает изменение параметров резонатора, а у некоторых устройств контакт с выводами нестабилен из-за коррозии или грязи. Кроме того, наличие других элементов на плате может влиять на показания. Для более точной проверки рекомендуется извлечь резонатор с платы.
Как отличить неисправный кварцевый резонатор от исправного с помощью мультиметра?
Если мультиметр показывает очень высокое или бесконечное сопротивление, скорее всего, резонатор повреждён — в нем может быть обрыв или внутреннее повреждение. Исправный резонатор обычно показывает сопротивление в диапазоне от нескольких десятков до нескольких сотен Ом. Однако отсутствие реакции на прозвонку может свидетельствовать и о неправильном подключении или особенностях конкретной модели резонатора, поэтому лучше дополнительно проверить устройство другим способом.
Можно ли проверять кварцевый резонатор на плате, не выпаивая его? Какие есть нюансы?
Проверять резонатор непосредственно на плате возможно, но результаты могут быть менее точными из-за влияния других компонентов, подключённых к тем же контактам. В цепи могут присутствовать параллельные сопротивления или ёмкости, которые искажают показания мультиметра. Кроме того, из-за пайки и контактов иногда возникает плохой контакт щупов с выводами. Чтобы убедиться в исправности, лучше снять резонатор с платы, особенно если есть подозрения на неисправность.
