Как проверить расчет арматуру по проекту

Проверка расчета арматуры в проектной документации – ключевая часть процесса обеспечения безопасности и долговечности конструкций. Этот этап включает в себя анализ соответствия расчетных параметров нормативным требованиям и правильности выбора диаметра, типа и расположения стержней арматуры.

В первую очередь необходимо сверить расчетный диаметр арматуры с проектными значениями, используя нормативы, такие как СНиП или ГОСТы. Важно учитывать, что минимальные диаметры должны обеспечивать необходимые прочностные характеристики, при этом исключая избыточную массу, которая приведет к увеличению стоимости и сложности монтажа.

Особое внимание стоит уделить расположению арматуры в сечении конструктивных элементов. Каждое отклонение от проектного положения, даже на несколько миллиметров, может существенно повлиять на прочность и устойчивость всей конструкции. При проверке необходимо убедиться, что межосевые расстояния между стержнями соответствуют проектным данным, а также проверить, что они соответствуют минимальным значениям, указанным в нормативных документах.

Важно учитывать влияние внешних факторов: погодные условия, изменения температурных нагрузок и динамические воздействия. Эти параметры могут требовать дополнительных корректировок в расчете армирования, особенно в зонах повышенных нагрузок, таких как фундаменты или межэтажные перекрытия.

Проверка должна также включать анализ расчетных схем на сдвиг и кручение, что важно для обеспечения жесткости конструкции и предотвращения возможных повреждений при эксплуатации. В случае обнаружения несоответствий необходимо проводить перерасчет, опираясь на точные данные, полученные в ходе анализа.

Проверка соответствия арматуры типам и маркам по проекту

При проверке арматуры по проектной документации особое внимание следует уделить сравнению указанных в проекте типов и марок с фактическими характеристиками арматуры. Это критично для обеспечения прочности и долговечности конструкций.

Каждый тип арматуры должен соответствовать заданной маркировке стали. Стандарты, такие как ГОСТ 5781-82, определяют требования к классам прочности (A400, A500 и т.д.), а также наличие или отсутствие покрытия (цинкование, полиуретановая защита). Для точности расчётов важно удостовериться, что указанные в проекте марки стали совпадают с физическими свойствами арматуры, которые будут использованы на строительном объекте.

1. Проверка марки стали осуществляется путем сверки сведений о поставщике арматуры с проектной документацией. Марка стали должна быть указана на каждой партии продукции. Например, для арматуры марки A500C минимальная предел текучести составляет 500 МПа, а максимальное отклонение от номинального диаметра – 2 мм. Для других марок этот показатель может варьироваться.

2. Проверка диаметров арматуры: все арматурные прутки, используемые в проекте, должны иметь точные размеры в соответствии с проектными данными. Отклонения допустимы в пределах нормы, установленных ГОСТами, однако важно удостовериться в их отсутствии перед началом монтажа.

3. Проверка классов прочности – определяйте, соответствует ли арматура классу прочности, указанному в проекте. Ошибки в этом разделе могут привести к нарушению прочностных характеристик всей конструкции.

4. Проверка покрытия арматуры для защиты от коррозии (при необходимости) также важна. В проекте могут быть указаны покрытия, такие как эпоксидное или полиуретановое, для повышения долговечности арматуры в агрессивных средах.

Особое внимание стоит уделить проверке арматуры в местах с повышенными требованиями к сопротивлению коррозии (например, в мостах, подземных сооружениях). В таких случаях используются специальные марки стали с антикоррозийными покрытиями, что нужно обязательно учитывать при проверке.

Проверка соответствия арматуры проекту должна проводиться на всех стадиях: от закупки материала до монтажа. Это поможет избежать дорогостоящих переделок и обеспечить долговечность и безопасность будущих конструкций.

Контроль расчетной величины нагрузок на арматуру

Прежде всего, важно учитывать несколько типов нагрузок, которые могут воздействовать на арматуру:

• Механические нагрузки – статические, динамические и ударные воздействия.
• Термические нагрузки – расширение или сжатие материалов под воздействием температурных изменений.
• Климатические воздействия – изменения, вызванные влажностью, замораживанием и другими внешними условиями.

Процесс контроля включает в себя несколько этапов:

1. Проверка расчетных данных: Важно убедиться в корректности исходных данных, таких как характеристики бетона, арматуры и предполагаемых нагрузок. Погрешности на этом этапе могут существенно повлиять на результат.
2. Верификация расчетной модели: Расчетная модель конструкции должна соответствовать реальной геометрии и технологическим особенностям. Ошибки в модели могут привести к неверной оценке нагрузки на арматуру.
3. Использование актуальных нормативов: Все расчеты должны проводиться с учетом действующих стандартов и нормативных документов (например, СНиП или ГОСТ). Важно отслеживать обновления и изменения в законодательных актах.
4. Испытания и контроль на объекте: Периодические проверки на стадии строительства позволяют выявить отклонения от проектных расчетов. Контроль качества бетона и арматуры, а также фиксация нагрузок в процессе эксплуатации объекта необходимы для уточнения расчетных данных.

Кроме того, для контроля расчетных нагрузок используют различные расчетные программы, такие как SCAD, LIRA или SAP2000. Они позволяют автоматически учитывать все необходимые параметры и проводить многократные проверки различных сценариев воздействия на арматуру.

Необходимо помнить, что в расчетах важно учитывать максимальные нагрузки, которые могут возникнуть в условиях эксплуатации. Время от времени рекомендуется проводить дополнительные расчеты с учетом возможных аварийных ситуаций, таких как землетрясения или сильные ветровые нагрузки.

Таким образом, контроль расчетных величин нагрузок на арматуру требует комплексного подхода и внимательной проверки на всех стадиях проектирования и эксплуатации. Недооценка или ошибка на любом из этапов может привести к разрушению конструкции.

Проверка правильности применения расчетных коэффициентов

Коэффициент безопасности, как правило, учитывает возможные отклонения в качестве материалов и неравномерность нагрузки. Проверка его применения сводится к сопоставлению значений, указанных в проектной документации, с нормативами. Например, для армированной бетона коэффициент безопасности для прочности обычно равен 1.1–1.3 в зависимости от типа работы конструкции и воздействия нагрузок.

Коэффициенты эксплуатации влияют на расчеты при длительных нагрузках, температурных изменениях и воздействия внешней среды. При проектировании сооружений в сейсмоактивных районах или в зонах с высокими температурами проверка таких коэффициентов критична для исключения ошибок в расчетах на долговечность. Например, для конструкций, подвергающихся циклическим нагрузкам, коэффициент усталости может составлять 1.2–1.5, что следует учитывать при оценке расчетных усилий.

Важно учитывать корректное применение коэффициентов вариативности. Эти коэффициенты влияют на допустимые отклонения от стандартных свойств материалов, таких как прочность и модуль упругости. Ошибки в расчетах коэффициента вариативности могут привести к недостаточному армированию, что снизит стойкость конструкции. Для бетона, например, коэффициент вариативности прочности не должен превышать 1.1, а для стали – 1.2, в противном случае возможны чрезмерные деформации.

Проверку правильности применения коэффициентов необходимо начинать с анализа соответствия расчетных значений нормативным. Для этого следует сверить данные, использованные в расчетах, с актуальными стандартами и нормами проектирования, такими как СП 52-101-2003, ГОСТ 28013-89. Кроме того, важно проверять соответствие применяемых коэффициентов категориям нагрузок и эксплуатационным условиям. В случае обнаружения несоответствий или ошибок в применении коэффициентов необходимо провести корректировку расчетов с учетом нормативных требований.

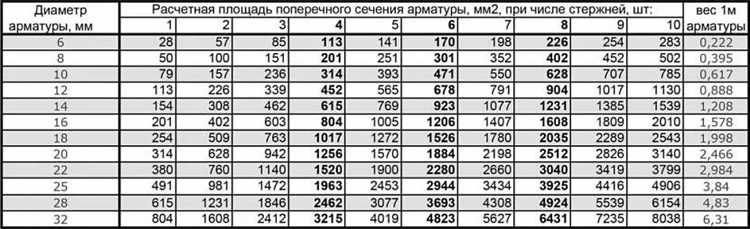

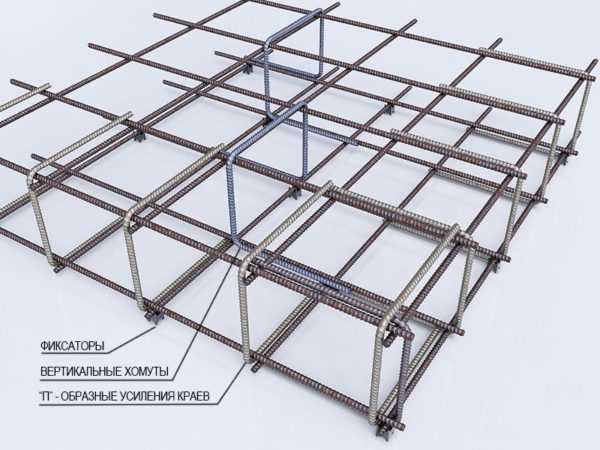

Анализ правильности выбора диаметров арматуры по расчету

Основные критерии для выбора диаметров арматуры:

• Рассчитанное поперечное сечение арматуры: Для проверки правильности диаметров необходимо учитывать нормативные значения расчетных диаметров в зависимости от типа конструкции (плита, балка, колонна). Например, для плит может быть использован диаметр арматуры 12-16 мм, в то время как для балок и колонн – 16-25 мм.
• Прочность бетона: Чем выше марка бетона, тем меньше требуется армирования для обеспечения прочности. Однако увеличение диаметра арматуры необходимо при повышении нагрузки на конструкцию или усилении армирования для распределения напряжений.
• Нагрузочные характеристики: При проектировании важно учитывать нагрузки на конструкцию в зависимости от функционального назначения здания (жилищное, промышленное, административное). Для слабых конструкций с низкими нагрузками подходят меньшие диаметры арматуры, для высоконагруженных – большее армирование.
• Минимальная и максимальная масса арматуры на единицу площади: Выбор диаметра также ограничен требуемыми нормативами. Например, для плиты перекрытия минимальный диаметр арматуры не должен быть меньше 8 мм, а максимальный – не более 32 мм.
• Учет температурных и механических условий эксплуатации: В условиях высоких или низких температур выбираются диаметры арматуры, способные компенсировать температурные деформации и воздействия.

При правильном расчете также важно учитывать следующие дополнительные параметры:

• Соотношение арматуры в различных направлениях: Для бетона, работающего на изгиб, необходимо сбалансированное соотношение арматуры в растянутой и сжимаемой зоне. Например, при расчетах для балок рекомендуется соотношение арматуры по длине и поперечному сечению для равномерного распределения нагрузок.
• Проверка на прочность с учетом коррозионной нагрузки: Для конструкций, расположенных в агрессивной среде, необходимо предусматривать увеличение диаметра арматуры, что позволит компенсировать потери прочности в случае коррозии.
• Эффективность армирования: На основе анализа прогибов и деформаций можно подбирать оптимальный диаметр, чтобы предотвратить излишнюю жесткость или, наоборот, недостаточную жесткость конструкции.

Окончательный выбор диаметра арматуры требует комплексной проверки с учетом всех факторов, влияющих на прочность и долговечность конструкции. Для этого следует использовать специализированное программное обеспечение, которое позволяет выполнить расчеты с учетом всех данных и получить точный результат для каждого конкретного проекта.

Проверка соответствия марки стали требованиям проектной документации

При проверке арматуры по проектной документации необходимо убедиться в соответствии марки стали указанной в проекте и используемой в строительстве. Марка стали оказывает значительное влияние на прочностные характеристики, стойкость к коррозии и другие эксплуатационные свойства арматуры. Для начала следует сверить данные о марке стали в проекте с документацией производителя арматуры, включая сертификаты качества и паспорта продукции.

Стандартные марки арматурной стали, такие как А240, А400, А500, должны быть четко указаны в проектной документации. Для каждого типа стали существуют конкретные требования по пределу текучести, прочности на растяжение и удлинению, что важно для правильного выбора арматуры. При расхождении между проектной документацией и фактическими характеристиками стали требуется проведение дополнительных расчетов или замена материала.

Особое внимание следует уделить марке стали с учетом агрессивности внешней среды. Для конструкций, подвергающихся воздействию повышенной влажности или химических агентов, часто применяются коррозионностойкие стали, такие как марки 35ГС или 40Х. Несоответствие марки стали в этом случае может привести к снижению срока службы конструкций и необходимости их усиления.

Также стоит учесть требования к термической обработке стали, которая может влиять на ее структуру и механические свойства. Например, если проектная документация указывает на арматуру, подвергнутую термической обработке для улучшения прочности, важно убедиться, что поставленная продукция прошла аналогичную обработку.

Для завершения проверки необходимо выполнить визуальный осмотр и измерения диаметра арматуры, чтобы убедиться в соответствии с проектной документацией. Несоответствия, такие как отклонения от допустимого диаметра или деформация поверхности, могут указывать на несоответствие марки стали, что также требует корректировки.

Проверка распределения арматуры по расчетным зонам конструкции

1. Определение расчетных зон. Перед началом проверки важно точно выделить расчетные зоны. Это могут быть зоны максимальных напряжений, такие как нижняя часть балок, элементы стен, подвергающиеся значительным горизонтальным нагрузкам. Зона растяжения требует наибольшего внимания, так как в ней арматура должна воспринимать основную нагрузку.

2. Распределение арматуры в зоне растяжения. В зоне растяжения арматура должна быть расположена так, чтобы обеспечить максимальную прочность и предотвратить разрушение материала. Расстояние между стержнями арматуры не должно превышать значений, установленных проектом, чтобы избежать возникновения чрезмерных прогибов или трещин. Для бетонных конструкций рекомендуется использовать арматуру диаметром от 12 мм до 25 мм в зависимости от размеров элемента.

3. Проверка концентрации арматуры. В местах с повышенными нагрузками, например, на узловых соединениях, концентрация арматуры должна быть увеличена. Это поможет компенсировать возможные перегрузки и снизить риск разрушения. Важно, чтобы арматура была равномерно распределена, избегая локальных перегрузок, которые могут привести к снижению прочности конструкции.

4. Учет влияния растягивающих и сжимающих нагрузок. В зонах с переменными нагрузками необходимо учитывать перераспределение усилий при изменении внешних воздействий. Распределение арматуры в таких зонах должно быть гибким, с возможностью адаптации к изменениям нагрузки. Использование различных типов арматуры (например, горизонтальной и вертикальной) помогает более точно компенсировать это перераспределение.

5. Проверка минимального и максимального расстояния между стержнями. Убедитесь, что расстояние между стержнями арматуры не превышает допустимых норм. Чрезмерное расстояние может привести к ухудшению качества бетона и его взаимодействию с арматурой, что снижает прочностные характеристики конструкции. Минимальное расстояние между стержнями зависит от диаметра арматуры и составляет обычно не менее 50 мм.

6. Адаптация арматуры под конструктивные особенности. Важно учитывать особенности конструктивных решений, например, наличие отверстий, труб или других проемов. В таких случаях арматура должна быть корректно адаптирована, обеспечивая сохранение прочности в этих зонах. Использование специальных конструктивных решений, таких как усиленные блоки или дополнительные стержни, позволяет избежать ослабления структуры.

7. Контроль за выполнением нормативных требований. Все расчетные зоны должны соответствовать действующим строительным нормам и стандартам, таким как СП 63.13330.2012 или ГОСТ 5781-82. Невыполнение нормативов в распределении арматуры может привести к снижению несущей способности и эксплуатационной безопасности.

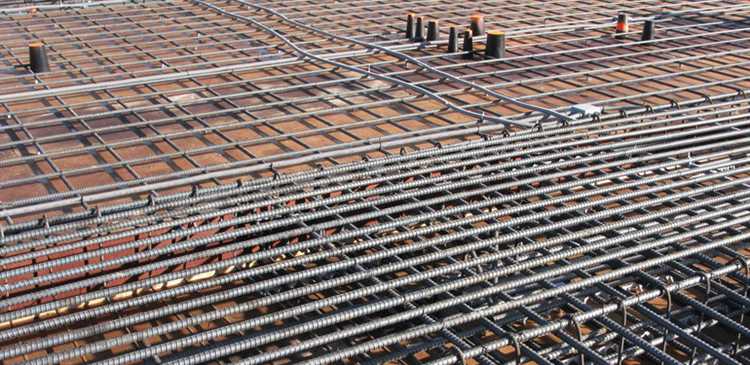

Проверка расстояний между элементами арматуры в конструкции

При проверке расчета арматуры важно учитывать точность расстояний между элементами арматуры, так как они влияют на прочность и долговечность конструкции. Несоответствие проектных данных реальному расположению арматуры может привести к недостаточной прочности или снижению устойчивости элемента.

Расстояние между арматурными стержнями в сечении конструкции проверяется на основании проектных требований, а также стандартов и норм (например, СП 52.13330.2016 для железобетонных конструкций). В частности, минимальные расстояния между элементами арматуры должны быть не меньше 1,5 диаметра стержня, но не менее 20 мм для армирования в плитах и 30 мм для колонн и балок.

Допустимые отклонения от проектных расстояний зависят от типа конструкции. Например, для армированных плит минимальное расстояние между стержнями должно составлять не менее 30 мм, чтобы обеспечить хорошее бетонирование. В случае армирования стен и колонн в условиях стесненности пространства эти значения могут быть увеличены с учетом стандартных требований.

Проверка осуществляется следующим образом: измеряется реальное расстояние между арматурными стержнями в точках их пересечения и вдоль всей длины армирования. Если расстояние меньше установленного, необходимо произвести корректировки, заменив стержни на более мелкие или изменить расположение арматуры для обеспечения необходимого расстояния.

Важным аспектом является также контроль за максимально допустимым расстоянием между арматурой и бетоном, которое, как правило, не должно превышать 50 мм, в зависимости от условия эксплуатации.

Для обеспечения надлежащего качества бетонирования и предотвращения появления дефектов бетона, расстояния между стержнями должны соответствовать рекомендациям по минимальному количеству армирования и расстояниям для нормального течения бетонной смеси. Нарушение этих стандартов может привести к недостаточной прочности бетонной конструкции и появлению трещин.

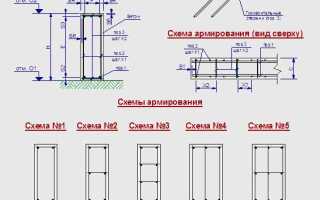

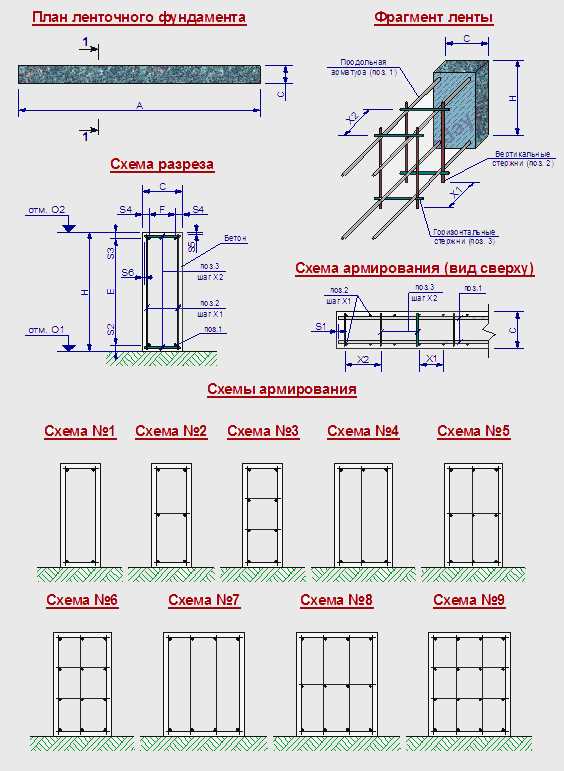

Оценка схемы армирования в проектной документации

При оценке схемы армирования в проектной документации необходимо учитывать точность и полноту представленных данных, соответствие расчетных схем конструктивным решениям и стандартам. Важно, чтобы схема отражала все необходимые параметры арматуры: диаметр, шаг, расположение, защитный слой и тип соединений.

Схема должна включать все элементы армирования: основную арматуру, связи, анкеры и стяжки. Каждый элемент должен быть правильно размещен с учетом нагрузки и характеристик материала. Особое внимание следует уделить корректности расчетов по обеспечению необходимой прочности и долговечности конструкции, с учетом климатических условий эксплуатации.

Оценка схемы также включает проверку правильности расчетов защитного слоя арматуры. Недостаточная толщина защитного слоя может привести к снижению долговечности конструкции и повышению рисков коррозии. Рекомендуется использовать стандартные значения защитного слоя для различных типов бетонных конструкций, учитывая климатическую зону.

Следует проверить соответствие схемы армирования проектной документации по расположению элементов в горизонтальной и вертикальной плоскости. Нарушения в распределении арматуры могут привести к снижению прочности и неравномерности распределения нагрузки по элементам конструкции.

Важно учитывать требования к удобству монтажа: схема должна обеспечивать возможность простого и быстрого размещения арматуры в соответствии с проектом. Для этого следует проверить наличие достаточного зазора между арматурными стержнями, а также наличие указаний по монтажу на чертежах.

Проверка схемы армирования в проектной документации должна также включать проверку на возможные перегрузки. В случае сомнений необходимо провести дополнительные расчеты с использованием инженерных программ для анализа напряженно-деформированного состояния.

Вопрос-ответ:

Что включает в себя проверка расчета арматуры по проектной документации?

Проверка расчета арматуры начинается с оценки всех разделов проектной документации, включая архитектурные, строительные и инженерные чертежи. Оцениваются такие параметры, как правильность выбора марки стали, диаметр и шаг арматуры, расположение и сечение арматурных элементов, а также соответствие проектных данных нормативным требованиям и расчетным стандартам. Важно также проверить соответствие расчетов расчетной нагрузке на конструкцию.

Как можно проверить правильность расчета арматуры в проектной документации?

Для проверки правильности расчета арматуры используют несколько методов: сначала сверяют проектные параметры с расчетными стандартами, затем проводят расчет армирования на основе нагрузок и прогибов конструкции. Проверяют, соблюдены ли нормы по минимальному и максимальному количеству арматуры, а также проверяют, правильно ли распределены усилия по арматурным стержням. Также важна проверка данных по монтажу арматуры, например, расстояния между стержнями и их изгибы.

Какие ошибки могут быть допущены при расчете арматуры по проекту?

Ошибки могут возникать на различных этапах проектирования и расчета арматуры. Наиболее распространенные — это неправильный выбор диаметра арматуры или ее шага, недостаточное армирование для предполагаемых нагрузок, а также несоответствие размеров арматуры геометрии и требованиям норм. Кроме того, могут быть допущены ошибки в размещении арматуры, что влияет на прочность и долговечность конструкции.

Какие документы и нормативы необходимо учитывать при проверке расчета арматуры?

При проверке расчета арматуры следует ориентироваться на действующие строительные нормы и правила (СНиП, ГОСТ), а также на проектные требования и нормативы, касающиеся прочности и устойчивости конструкций. Среди них: СНиП 52-01-2003 «Бетонные и железобетонные конструкции», ГОСТ 5781-82 «Арматура стальная горячекатаная для железобетонных конструкций», а также различные дополнительные документы, регламентирующие проектирование и эксплуатацию армированных конструкций.

Почему так важна проверка расчета арматуры по проектной документации?

Проверка расчета арматуры необходима для обеспечения прочности и долговечности строительных объектов. Армирование играет ключевую роль в распределении нагрузок и предотвращении разрушения конструкций. Ошибки в расчетах могут привести к неэффективному использованию материалов, повышенным расходам на восстановление или даже аварийным ситуациям. Поэтому проверка расчета помогает не только соблюсти требования безопасности, но и повысить экономическую эффективность строительства.

Как правильно проверять расчёт арматуры по проектной документации?

Проверка расчета арматуры начинается с анализа проектной документации, в которой должны быть указаны все характеристики и требования к армированию: тип и количество арматуры, распределение по элементам конструкции, а также нормативные документы, на основе которых выполнен расчёт. Особое внимание стоит уделить тому, чтобы диаметр арматуры и её шаг соответствовали проекту и соответствовали нормативам для данного типа сооружения. Важно также проверить расположение арматуры в зависимости от напряжений, которые она должна выдерживать, а также убедиться в правильности сечения арматуры на различных участках конструкции.

Что делать, если при проверке расчета арматуры выявлены ошибки в проектной документации?

Если в ходе проверки расчета арматуры обнаружены ошибки, необходимо детально разобраться в причине их появления. Возможно, они связаны с неверно выбранными нормативами или с недооценкой нагрузок на конструкцию. В таком случае следует вернуться к исходным данным проекта и пересчитать армирование с учётом точных данных о нагрузках и условиях эксплуатации. При необходимости можно внести корректировки в проект и провести перерасчёт с учётом новых параметров. Также важно уведомить проектировщика о выявленных недочетах, чтобы избежать подобных ошибок в будущем.
