Подключение частного дома к трёхфазной сети 380 В оправдано при суммарной нагрузке свыше 15 кВт. Это позволяет равномерно распределить энергопотребление между фазами, снизить перегрузки и обеспечить надёжную работу мощных электроприборов. Неправильное распределение фаз ведёт к перекосу, перегреву нуля и выходу оборудования из строя.
Основной принцип – каждая из трёх фаз должна питать нагрузку, приблизительно равную по мощности. Например, если в доме установлен электрокотёл 6 кВт, электроплита 7 кВт и система кондиционирования 4 кВт, разумно подключить каждое устройство к отдельной фазе. Это минимизирует риск просадки напряжения и обеспечит стабильную работу сети.
Важно: нейтральный провод должен быть рассчитан с запасом, особенно при наличии несимметричных или импульсных нагрузок. Использование автоматических выключателей с независимыми расцепителями на каждую фазу – обязательное требование безопасности.
Перед проектированием распределения фаз необходимо составить точную схему всех потребителей, включая мощность и предполагаемое время одновременной работы. Только после этого можно корректно сбалансировать сеть и избежать лишних затрат на модернизацию электропроводки в будущем.
Проверка наличия трёхфазного ввода от электросетевой организации
Перед проектированием трёхфазной сети в частном доме необходимо уточнить, предоставляет ли местная электросетевая организация возможность подключения по схеме 3×380 В. Обратитесь в ближайший район электрических сетей (РЭС) с заявлением о технических условиях на электроснабжение. В заявлении укажите желаемую мощность и необходимость трёхфазного подключения.
Проверить наличие трёхфазной линии можно визуально: трёхфазная линия содержит минимум три провода фазы и один нулевой. Если к вашему участку подведён только двухпроводный ввод (фаза и ноль), это однофазное подключение.
В случае отсутствия трёхфазного ввода необходимо официально запросить увеличение мощности и изменение схемы подключения. Организация обязана предоставить технические условия в течение 15 рабочих дней. При положительном решении будет указано, что выведен трёхфазный ввод, с указанием допустимой мощности (например, 15 кВт).
После получения условий проверьте, действительно ли линия на столбе содержит все три фазы. Это можно сделать с помощью индикатора фазы или мультиметра, вызвав квалифицированного электрика. Обязательно сверяйтесь с проектной документацией от РЭС, в которой указан номер опоры и параметры подключения.
Без официального подтверждения и технических условий от электросетевой организации использование трёхфазного оборудования незаконно и опасно.
Выбор и установка вводного автомата для трёхфазной системы
Для частного дома с трёхфазным подключением вводной автомат должен обеспечивать защиту от короткого замыкания и перегрузки по всем трём фазам одновременно. Необходим двухполюсный или четырёхполюсный автомат, в зависимости от требований энергонадзора и схемы заземления. В большинстве случаев используют четырёхполюсный автомат, который отключает все фазы и нейтраль при аварии.
Номинал автомата подбирается по максимальной предполагаемой нагрузке. Например, при суммарной мощности электроприборов до 18 кВт оптимален автомат на 32 А. При большей нагрузке выбирают автомат на 40 или 50 А, при этом провод должен соответствовать сечению не менее 10 мм² для меди или 16 мм² для алюминия. Использование провода меньшего сечения недопустимо даже при коротком расстоянии от ввода до щита.
Автомат должен иметь характеристику отключения типа C или D. Тип C применяют для стандартных нагрузок, типа D – при наличии пусковых токов (насосы, компрессоры). Установка автомата осуществляется в распределительном щите на DIN-рейку. Контактные соединения затягиваются с моментом, рекомендованным производителем (обычно 2–3 Н·м), с последующей проверкой тепловизором после первого месяца эксплуатации.
Запрещено устанавливать три однополюсных автомата вместо одного четырёхполюсного: это не обеспечивает синхронного отключения всех фаз и создаёт риск повреждения оборудования. УЗО или дифференциальный автомат устанавливаются после вводного автомата, а не вместо него.
Определение мощности и равномерное распределение нагрузки по фазам
Перед подключением трёхфазной сети в частном доме необходимо точно определить суммарную мощность всех потребителей. Это позволяет исключить перегрузку одной из фаз и обеспечить стабильную работу оборудования.
- Сначала рассчитывается максимальная мощность каждого прибора в доме, учитывая пусковые токи (особенно для электродвигателей, насосов, компрессоров).
- Мощность выражается в киловаттах (кВт). Для перехода к амперам используется формула: I = P / (U × cosφ), где U – напряжение фазы (обычно 230 В), cosφ – коэффициент мощности (в бытовых условиях ~0.95).
- Суммируются токи по каждой линии, после чего составляется предварительная схема распределения.
Распределение нагрузки осуществляется с учётом следующих принципов:
- Энергоёмкие приборы (электрические плиты, водонагреватели, тёплые полы) распределяются по разным фазам, чтобы исключить локальную перегрузку.
- Фаза с наименьшей нагрузкой должна получать потребителей с переменной или цикличной нагрузкой, например, стиральные машины и насосы.
- Постоянные потребители (освещение, холодильники, вентиляция) распределяются равномерно с приоритетом стабильности напряжения.
- Допустимое отклонение по нагрузке между фазами не должно превышать 10%.
- Для контроля используется токовые клещи или модульные измерители на вводном щите.
- Рекомендуется предусмотреть возможность балансировки – например, с помощью распределительных шин с перемычками.
После распределения нагрузки выполняется тестирование под полной нагрузкой с измерением тока в каждой фазе. При выявлении дисбаланса – перераспределение подключений. Такой подход обеспечивает надёжную работу сети и увеличивает срок службы оборудования.

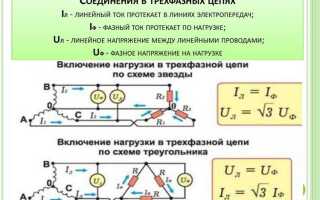

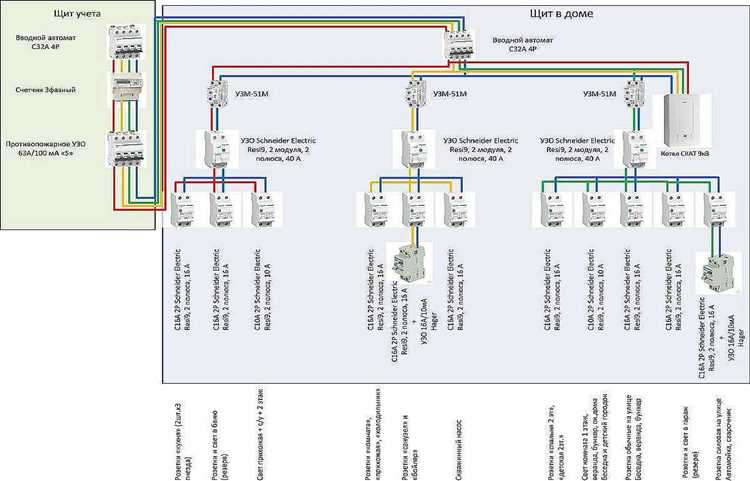

Разделение групп потребителей по фазам в щитке
При подключении частного дома к трёхфазной сети важно равномерно распределить нагрузку по фазам, чтобы избежать перекоса. Это достигается путем грамотного формирования групп потребителей в распределительном щите.
К каждой фазе подключаются отдельные группы розеток, освещения и мощных электроприборов. Например, духовой шкаф, варочная панель, бойлер, система отопления и кондиционирования должны быть распределены между фазами с учётом их мощности. При этом желательно, чтобы суммарная нагрузка на каждую фазу не превышала 5-7 кВт.
Освещение и розеточные группы лучше чередовать по фазам: первый этаж – фаза А, второй – фаза B, хозяйственные постройки – фаза C. Это позволяет сохранить работоспособность части системы при отключении одной из фаз.
Холодильник, сигнализация, роутер и другая критичная техника должны подключаться к одной фазе, заведомо менее нагруженной, желательно с резервным питанием через ИБП.
Вводные автоматы на каждую фазу подбираются с расчётом максимального тока, исходя из нагрузки. Рекомендуется установка УЗО или дифференциальных автоматов на каждую группу. Распределение фаз отмечается на DIN-рейке цветной маркировкой: фаза A – жёлтая, B – зелёная, C – красная.
Контроль баланса фаз обязателен при вводе в эксплуатацию. После завершения сборки щитка необходимо измерить ток в каждой фазе под нагрузкой. Допустимое расхождение – не более 15% между фазами.
Подключение трёхфазных потребителей: отопление, насосы, станки
Трёхфазное подключение в частном доме оправдано при использовании мощного оборудования, где однофазная сеть не обеспечивает стабильную работу. Нагрузку распределяют с учётом характеристик каждого потребителя и баланса по фазам.
- Электроотопление: для водяных котлов мощностью от 9 кВт целесообразно использовать трёхфазное подключение с равномерной нагрузкой по фазам. Например, котёл 12 кВт подключается по схеме 3×4 кВт. При этом важно предусмотреть автомат на 3 полюса с номиналом не менее 20 А и кабель сечением не менее 4 мм² (медь) при длине до 20 м.
- Насосное оборудование: глубинные скважинные насосы, циркуляционные и дренажные модели свыше 2 кВт желательно подключать к трёхфазной линии. Это уменьшает пусковые токи и исключает перегрев. Обязательно использование теплового реле защиты и пускателя. Реверсивное управление насосами реализуется через магнитные контакторы с блокировкой.
- Станки и мастерские: деревообрабатывающие и металлообрабатывающие станки часто имеют электродвигатели 3–5 кВт. Их подключение требует использования автоматов с характеристикой «С» или «D» в зависимости от пусковой мощности. Предпочтительно использовать кабель ВВГнг 5×2,5 или 5×4 мм², в зависимости от длины линии. Все подключения выполняются через распределительный щит с УЗО и системой защиты от перекоса фаз.
Перед подключением необходимо рассчитать суммарную мощность всех трёхфазных нагрузок и обеспечить равномерное распределение по фазам с учётом фазового сдвига. Рекомендуется использовать фазовый индикатор при подключении и производить замеры тока под нагрузкой после ввода в эксплуатацию.
Использование УЗО и дифференциальных автоматов для каждой фазы
Дифференциальные автоматы, совмещающие функции УЗО и автоматического выключателя, применяются для каждой фазы отдельно. Это гарантирует как защиту от токов утечки, так и от перегрузок и коротких замыканий. Рекомендуется подбирать автоматы с номинальным током, соответствующим максимальной нагрузке на фазу, с запасом 20-30% для учета пусковых токов оборудования.
При монтаже важно учитывать последовательность подключения: сначала к фазе подсоединяется дифференциальный автомат, затем – нагрузка. Для трехфазных групповых линий применяются трехполюсные дифференциальные автоматы с током утечки 30 мА, что обеспечивает одновременное отключение всех фаз при аварии, исключая перекосы напряжения.
Отдельные УЗО и дифференциальные автоматы облегчают диагностику и обслуживание, позволяя быстро определить поврежденный участок. Такой подход повышает надежность и безопасность электросети, снижая риск возгорания и поражения током.
Контроль фазировки и устранение перекосов напряжения
Для точного контроля фазировки применяется фазомер или трифазный индикатор напряжения. Проверка должна проводиться на каждом распределительном щите, особенно в местах соединения трехфазных линий. Правильная фазировка обеспечивает равномерное распределение нагрузки и предотвращает появление перекосов напряжения.
Перекос напряжения возникает при неравномерной нагрузке на фазы, что приводит к снижению эффективности электрооборудования и риску перегрева проводов. Максимально допустимый перекос напряжения не должен превышать 4% от номинального значения.
Для устранения перекосов необходимо сбалансировать нагрузку по фазам. Рекомендуется периодически проводить измерения тока в каждой фазе с помощью токовых клещей или амперметров. При выявлении значительной разницы следует перераспределить потребителей между фазами.
В случае постоянного перекоса рекомендуется установка автоматических балансировочных устройств или устройств компенсации реактивной мощности. Они поддерживают стабильное напряжение и снижают риск повреждения электроприборов.
Особое внимание уделяют подключению двигателей и мощного оборудования: последовательность фаз должна соответствовать технической документации, чтобы избежать обратного вращения и снижения ресурса техники.
Резервное питание: особенности подключения генератора в трёхфазную сеть
Для обеспечения бесперебойного питания дома с трёхфазной сетью генератор должен соответствовать параметрам нагрузки и фазировке. Рекомендуется использовать трёхфазный генератор с номинальным напряжением 400 В и мощностью не менее 20% от максимальной суммарной нагрузки дома.
Подключение генератора к трёхфазной сети требует установки автоматического вводного переключателя (АВР), который обеспечивает безопасное переключение между основным питанием и резервом. АВР должен иметь защиту от обратного тока, чтобы исключить подачу напряжения в сеть электроснабжения при отключении внешнего источника.
Важно соблюдать баланс фаз: нагрузка должна распределяться равномерно между тремя фазами, иначе возможны перегрузки и перекосы напряжения. Перед подключением генератора необходимо измерить токи по каждой фазе, чтобы определить оптимальное подключение нагрузки и избежать превышения допустимых параметров.
Пуск генератора лучше организовывать с задержкой по времени, чтобы избежать резких скачков и не допустить срабатывания защитных устройств. При этом фаза генератора должна совпадать по последовательности с фазами сети дома для корректной работы оборудования.
При использовании однофазного генератора в трёхфазной системе допускается подключение только критически важной нагрузки на одну фазу, при этом остальные фазы должны оставаться обесточенными, чтобы не создавать дисбаланс.
Для контроля и защиты рекомендуется установка измерительных приборов с функцией мониторинга напряжения, тока и частоты, а также автоматического отключения при отклонениях параметров более чем на 10% от нормы.
Вопрос-ответ:
Как происходит распределение трёх фаз в электросети частного дома?
Трёхфазная электросеть в частном доме подключается через три провода с разными фазами. Каждая фаза питается от отдельного провода и служит для равномерного распределения нагрузки. Обычно в доме одна фаза может подавать энергию на определённые группы потребителей, например, на освещение, другая — на бытовые приборы, а третья — на мощное оборудование. Это помогает избежать перегрузок и обеспечивает стабильную работу электросети.
Зачем в частном доме нужна трёхфазная сеть, если большая часть техники работает от одной фазы?
Трёхфазная сеть необходима для домов с мощным оборудованием, таким как электроплиты, насосы, кондиционеры или станки. Они потребляют много энергии, и подключение к одной фазе может привести к перегрузке и частым отключениям. Распределение нагрузки по трём фазам снижает риск аварий, улучшает качество питания и позволяет использовать более мощные приборы без ущерба для остальной электросети.
Какие ошибки часто допускают при распределении фаз в частном доме?
Одной из распространённых ошибок является неравномерное распределение нагрузки между фазами, когда одна фаза сильно загружена, а другие — почти свободны. Это вызывает дисбаланс, повышенное изнашивание оборудования и может привести к аварийным ситуациям. Также встречаются случаи неправильного подключения проводов или отсутствие защиты для каждой фазы, что снижает безопасность и надёжность всей системы.
Как правильно рассчитать нагрузку на каждую фазу при проектировании электросети частного дома?
Для расчёта нагрузки сначала нужно определить мощность всех приборов, которые будут работать одновременно. Затем эту мощность распределяют между тремя фазами с учётом типа и назначения оборудования. Лучше, если мощные потребители будут подключены к разным фазам, чтобы нагрузка была максимально сбалансированной. При расчётах учитывают коэффициенты одновременности и запаса, чтобы обеспечить устойчивую работу и избежать перегрузок.
Какие преимущества даёт использование трёхфазного питания в частном доме по сравнению с однофазным?
Трёхфазное питание позволяет более равномерно распределять электрическую нагрузку, что уменьшает потери энергии и повышает надёжность работы системы. Оно даёт возможность подключать мощное оборудование без риска перегрева проводов и срабатывания автоматов. Кроме того, трёхфазная сеть обеспечивает более стабильное напряжение и снижает вероятность скачков, которые могут повредить бытовую технику. Это особенно важно в домах с большим количеством электроприборов и технических устройств.
