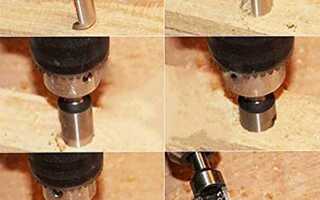

Рассверливание отверстий большого диаметра требует выбора специализированных инструментов и технологии, обеспечивающих точность и качество обработки. Для отверстий свыше 30 мм обычно применяют корончатые сверла, расточные резцы и специальные сверлильные головки с механическим или гидравлическим приводом.
При использовании корончатых сверл важна правильная подача и скорость вращения, которые зависят от материала заготовки. Например, для стали рекомендуется скорость резания 20–40 м/мин с подачей 0,1–0,3 мм/об, что позволяет избежать перегрева и увеличивает ресурс инструмента.
Расточные резцы подходят для доводки и точной подгонки диаметра после предварительного сверления. Они обеспечивают высокую шероховатость поверхности и минимальный конус. Важно выбирать резцы с оптимальной геометрией режущей кромки и использовать смазочно-охлаждающие жидкости для улучшения результата.
В промышленности также широко применяют методы рассверливания с ЧПУ, где программируемое управление обеспечивает стабильное качество и повторяемость. Для глубоких отверстий применяют ступенчатое рассверливание с использованием последовательности инструментов разного диаметра, что снижает нагрузку на оборудование и предотвращает деформацию заготовки.

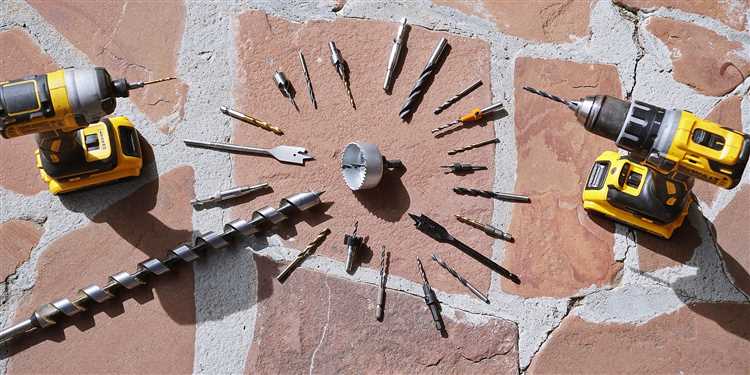

Выбор инструмента для рассверливания отверстий свыше 50 мм
Корончатые сверла подходят для работы с металлическими и неметаллическими материалами толщиной от 5 до 50 мм. При диаметрах свыше 50 мм они обеспечивают точное центрирование и устойчивость, снижая вибрации. Для стали выбирайте сверла с классом твердосплавных пластин не ниже P30-P40.
Монолитные карбидные сверла
Сверла с регулируемыми режущими ножами (например, расточные оправки) применяются для расширения уже подготовленных отверстий. Они обеспечивают высокую точность и позволяют доводить диаметр с шагом 0,1–0,5 мм без дополнительного сверления.
При выборе инструмента учитывайте тип материала, глубину отверстия и возможности станка. Для металлов с высокой твердостью следует выбирать сверла с покрытием TiAlN или AlCrN, а также снижать скорость резания на 20-30% относительно стандартных параметров.
Для обеспечения стойкости и качества поверхности при рассверливании отверстий свыше 50 мм важна комплексная оценка инструмента и условий резания, включая подачу, охлаждение и жесткость закрепления детали.
Технология применения расточных оправок для увеличения диаметра
Расточные оправки применяются для точного увеличения диаметра отверстий в условиях, когда стандартное сверление недостаточно эффективно. Основной принцип работы оправки – обеспечение центрирования и стабильной поддержки режущего инструмента внутри исходного отверстия. Для установки оправки требуется предварительное сверление с диаметром, близким к минимальному внутреннему диаметру оправки, что позволяет избежать биений и повышает качество обработки.
Материал оправок выбирается в зависимости от обрабатываемой заготовки и типа расточного инструмента. Чаще всего используют оправки из высокопрочной стали с термообработкой, обеспечивающей износостойкость и минимальный износ рабочей поверхности. Поверхность оправки должна иметь минимальный шероховатостный профиль, чтобы не повреждать стенки отверстия при вращении.
Для увеличения диаметра применяются расточные оправки с комплектом сменных режущих пластин, которые позволяют варьировать размер и точность обработки. Рекомендуется выбирать оправки с возможностью регулировки вылета инструмента для оптимального контроля глубины и обеспечения равномерного снятия металла по всей длине отверстия.
При работе с расточными оправками скорость вращения шпинделя должна быть ниже, чем при обычном сверлении, чтобы снизить нагрузку на режущий инструмент и предотвратить деформацию оправки. Рекомендуемые режимы резания – 50–80 м/мин с подачей 0,05–0,15 мм/об, в зависимости от материала заготовки и диаметра отверстия.
Для охлаждения и удаления стружки необходимо применять интенсивную подачу СОЖ непосредственно в зону резания через внутренние каналы оправки, если конструкция это предусматривает. Это повышает ресурс инструмента и качество обработки, предотвращая задиры и микротрещины на поверхности стенок.
После окончания расточки рекомендуется проверить полученный диаметр и геометрию отверстия с помощью нутромеров или микрометров, обеспечивая соответствие заданным допускам. В случае необходимости проводят доводку или шлифовку для достижения требуемой точности и шероховатости поверхности.
Особенности использования коронок и кольцевых сверл для крупных отверстий

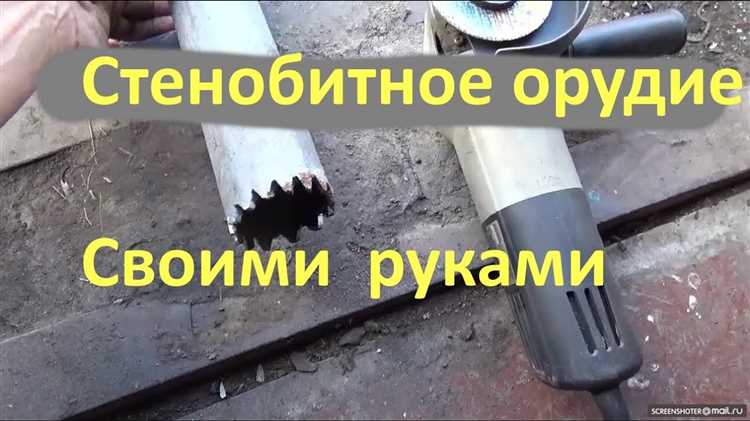

Коронки применяются для сверления отверстий диаметром от 30 мм до 200 мм и более. Их режущая часть представляет собой цилиндр с зубцами на внешнем диаметре, что снижает нагрузку на сверло и повышает точность. Для работы с коронками необходима высокая скорость вращения – от 500 до 1500 об/мин, в зависимости от материала. При сверлении бетона или кирпича рекомендуется применять ударный режим и подавать достаточное количество воды для охлаждения и удаления пыли.
При работе с металлами коронки обычно оснащаются твердосплавными напайками. Для эффективного удаления стружки требуется использование внутреннего подвода СОЖ (смазочно-охлаждающей жидкости). Важно строго контролировать подачу, чтобы избежать перегрева и деформации режущей кромки.
Кольцевые сверла предназначены для точного вырезания крупных отверстий диаметром от 40 мм до 150 мм, преимущественно в металлах и пластиках. Их конструкция предусматривает центральное сверло для центрирования, что обеспечивает устойчивость и минимизирует биение. Скорость вращения зависит от диаметра и материала: для стали 300–600 об/мин, для алюминия – до 1200 об/мин.
Для предотвращения заедания необходимо регулярное очищение внутреннего кольца от стружки. Рекомендуется применять СОЖ с высоким охлаждающим эффектом, особенно при работе с твердыми сталями. Установка кольцевых сверл на стойках с возможностью точной регулировки подачи позволяет обеспечить ровные и гладкие края отверстий.
При сверлении крупных отверстий коронками и кольцевыми сверлами необходимо избегать чрезмерного давления – оптимальная подача зависит от жесткости станка и характеристик материала. Недостаток подачи снижает качество реза, избыточная – ведет к быстрому износу инструмента и возможным повреждениям детали.
Методы последовательного рассверливания с помощью ступенчатых сверл
Рассверливание больших отверстий с применением ступенчатых сверл проводится в несколько этапов, обеспечивая точность и качество обработки при минимальном износе инструмента.
- Выбор начального диаметра ступенчатого сверла производится исходя из размера заготовочного отверстия, обычно он должен быть на 1–2 мм меньше конечного диаметра.
- Подача и скорость резания подбираются в зависимости от материала детали: для стали скорость резания составляет 15–25 м/мин, для алюминия – 40–60 м/мин.
- Рассверливание выполняется последовательно, начиная с меньшего шага сверла и переходя к следующему большему диаметру с шагом 2–4 мм, что снижает нагрузку на режущие кромки и предотвращает вибрации.
- После каждого этапа рекомендуется удалять стружку и охлаждающую жидкость для предотвращения перегрева и повышения ресурса инструмента.
- Контроль диаметра производится с помощью микрометра или калибра после каждого этапа, чтобы исключить отклонения более 0,1 мм.
- Для повышения качества поверхности на последнем этапе можно использовать ступенчатое сверло с заточкой повышенной точности или перейти на зенкование.
Использование ступенчатых сверл позволяет снизить общее время обработки по сравнению с последовательным применением нескольких обычных сверл, при этом достигается высокая геометрическая точность отверстия и минимальный уровень заусенцев.
Техника работы с развертками для достижения точного диаметра
Развертка применяется для получения отверстий с точным диаметром и высоким качеством внутренней поверхности. Для стабильного результата важно выбирать развертку с подходящим классом точности и материалом, соответствующим обрабатываемому металлу.
Перед использованием необходимо тщательно проверить состояние инструмента: режущие кромки должны быть острыми, без сколов и износа. Рабочая подача не должна превышать рекомендуемые производителем параметры, чтобы избежать вибраций и избыточного нагрева.
Развертывание выполняется после предварительного сверления отверстия с допуском около 1–2 мм меньше требуемого диаметра. При работе используют минимальную скорость вращения – 100–300 об/мин, в зависимости от диаметра и материала детали. Важно обеспечить подачу СОЖ (смазочно-охлаждающей жидкости) в зону резания для снижения температуры и улучшения удаления стружки.
Развертку вводят в отверстие без усилий, избегая перекосов, и проводят несколько проходов с постепенным увеличением диаметра. После каждого прохода измеряют отверстие микрометром или внутренним индикатором, чтобы контролировать точность до 0,01 мм.
При необходимости допускается легкое корректирующее растачивание, но без превышения предельного диаметра. Для тонких или глубоких отверстий рекомендуется применять развертки с направляющей частью для стабилизации хода и предотвращения биений.
Окончательную обработку проводят при минимальной подаче и скорости, что обеспечивает гладкую поверхность с шероховатостью не выше Rz 10. Следует избегать повторного прохода по уже обработанной поверхности, чтобы не вызвать деформацию и выход за допуск.
Использование специализированных станков для рассверливания больших отверстий
Для рассверливания отверстий диаметром свыше 50 мм применяются горизонтально-расточные и карусельные станки с высокой жесткостью и точностью. Горизонтально-расточные станки оснащены мощными шпинделями и системой подачи, обеспечивающей плавное продвижение режущего инструмента, что минимизирует вибрации и повышает качество обработки.
Карусельные станки позволяют обрабатывать отверстия диаметром до 2000 мм и более. Конструкция с поворотным столом и вертикальной или горизонтальной шпиндельной бабкой обеспечивает точность центрирования и возможность работы с тяжелыми заготовками. Использование программного управления (ЧПУ) позволяет задавать точные параметры глубины и скорости рассверливания.
Для снижения тепловой деформации применяют системы подачи охлаждающей жидкости под высоким давлением непосредственно в зону резания. Важна корректная настройка подачи и скорости вращения в зависимости от материала заготовки – для стали рекомендуются скорости 15–25 м/мин, а для алюминия – 40–60 м/мин.
Инструментальное оснащение включает расточные резцы с режущими пластинами из твердых сплавов и алмазным покрытием. Для отверстий диаметром свыше 100 мм используют расточные головки с возможностью поэтапного увеличения диаметра, что снижает нагрузку на станок и улучшает качество поверхности.
Регулярная проверка люфтов и износа направляющих станка обязательна для сохранения точности. При работе с крупногабаритными деталями рекомендуется применять дополнительные системы закрепления и стабилизации заготовки для предотвращения смещения в процессе рассверливания.
Контроль размеров и качества поверхности после рассверливания
Точность диаметра и состояние поверхности отверстия после рассверливания критичны для последующей сборки и функциональности детали. Основные параметры контроля:
- Диаметр отверстия: измеряется с точностью до 0,01 мм с помощью микрометровых нутромеров или кольцевых калибров.
- Цилиндричность и овальность: проверяются индикаторными нутромерами с цифровой индикацией, максимально допустимое отклонение – не более 0,02 мм на длине контролируемого участка.
- Шероховатость поверхности: измеряется профилометрами. Для отверстий технологических узлов допустимая средняя арифметическая шероховатость Ra должна быть в пределах 0,8–1,6 мкм.
- Отсутствие задиров и раковин: визуальный контроль с использованием увеличительных приборов или магнитно-порошковой дефектоскопии.
Рекомендации по контролю:
- Проводить замеры сразу после охлаждения детали до комнатной температуры для исключения температурного расширения.
- Использовать калибры и измерительные приборы, прошедшие периодическую поверку с актуальными сертификатами.
- Для больших диаметров применять многоточечные нутромеры с возможностью усреднения показаний для определения среднего диаметра.
- Повторять измерения не менее трех раз с разным положением измерительного прибора вокруг окружности отверстия.
- Результаты контроля фиксировать в технической документации с указанием места измерения и применяемого инструмента.
В случае выявления отклонений превышающих допустимые значения требуется повторное рассверливание с использованием более точных инструментов или шлифовка поверхности для достижения нужных параметров.
Устранение дефектов и доработка отверстий после процесса рассверливания
После рассверливания отверстий большого диаметра часто возникают такие дефекты, как задиры, раковины и микротрещины на поверхности стенок. Для их устранения применяют шлифовку с использованием шлифовальных головок или наждачной бумаги с зерном 320–600, что позволяет добиться необходимой гладкости и точного диаметра.
Наличие заусенцев на кромках требует обязательной фаски под углом 15–30°, выполненной с помощью зенковок или специальных фаскоснимателей. Это снижает риск растрескивания материала и улучшает посадку соединительных элементов.
В случае несоответствия диаметра отверстия проектным параметрам используют притирочные операции или расточку на оправках с контролем с помощью микрометра или нутромера с точностью до 0,01 мм.
Для повышения геометрической точности и удаления микронеровностей применяют доводку абразивными пастами, что улучшает посадочные характеристики и продлевает срок службы изделия.
Если после рассверливания наблюдается окалина или загрязнения, рекомендуется очистка ультразвуком или химическим обезжириванием с применением растворов на основе щелочей или органических растворителей.
Вопрос-ответ:
Какие методы применяются для увеличения диаметра уже просверленных отверстий большого размера?
Для расширения отверстий большого диаметра часто используют рассверливание с помощью специальных инструментов, таких как корончатые сверла, расточные головки и калибровочные фрезы. Выбор метода зависит от материала детали, точности, требуемой поверхности и доступного оборудования. Например, расточные головки позволяют добиться высокой точности и качества обработки, а корончатые сверла подходят для грубой работы с тонкостенными элементами.
Каковы основные трудности при рассверливании отверстий большого диаметра в металле?
Основные сложности связаны с обеспечением стабильности и точности при обработке, предотвращением вибраций и перегрева инструмента. Большой диаметр требует значительных усилий, поэтому инструмент должен быть надежно закреплен, а подача и скорость вращения оптимально настроены. Кроме того, важно учитывать тепловое расширение и возможное смещение детали, чтобы сохранить геометрию отверстия.
Можно ли рассверливать большие отверстия без специализированного оборудования, используя только стандартные инструменты?
Рассверливание отверстий большого диаметра стандартными сверлами возможно, но этот способ подходит лишь для неответственных или простых операций, так как точность и качество поверхности будут ниже. Для улучшения результата рекомендуется использовать ступенчатые сверла или предварительно выполнить пилотное отверстие меньшего размера, чтобы минимизировать нагрузку и снизить риск поломки инструмента.
Как выбрать подходящий инструмент для рассверливания отверстий диаметром более 50 мм в стали?
При выборе инструмента нужно учитывать твердость и структуру стали, а также требуемую точность отверстия. Обычно для таких задач используют расточные головки с твердосплавными пластинами или специальные крупные сверла с усиленным хвостовиком. Важно также правильно подобрать режимы резания и обеспечить качественную смазку для продления срока службы инструмента и снижения температуры обработки.
Какие меры безопасности следует соблюдать при рассверливании больших отверстий на станке?
При работе с крупными отверстиями важно надежно закрепить заготовку и инструмент, чтобы избежать соскальзывания или вибраций. Необходимо использовать защитные очки и перчатки, а также контролировать температуру инструмента и детали, чтобы исключить риск ожогов и повреждений. Регулярная очистка от стружки и корректный выбор скорости и подачи помогают предотвратить аварийные ситуации.
Какие методы применяют для увеличения диаметра отверстий, если требуется высокая точность размеров?
Для рассверливания отверстий с высокой точностью обычно используют несколько подходов. Один из распространённых — пошаговое сверление с применением сверл постепенно увеличивающегося диаметра, что позволяет снизить нагрузку на инструмент и минимизировать деформации детали. После этого часто применяют расточные оправки или развертки для доведения отверстия до нужного размера и улучшения качества поверхности. Важным моментом является правильный выбор скорости и подачи, а также использование охлаждающей жидкости, чтобы предотвратить перегрев и сохранить геометрию отверстия.
Как избежать вибраций и повреждений при рассверливании больших отверстий в толстых металлических деталях?
Вибрации при рассверливании больших отверстий в толстом металле возникают из-за больших усилий резания и недостаточной жёсткости заготовки или инструмента. Чтобы снизить эти явления, важно обеспечить надёжное закрепление детали и применять инструмент с повышенной жёсткостью, например, сверла с усиленным хвостовиком. Использование многоступенчатого рассверливания также помогает уменьшить нагрузку на резец. Рекомендуется контролировать параметры резания — уменьшать скорость и подавать смазочно-охлаждающую жидкость, что повышает срок службы инструмента и улучшает качество обработки.
