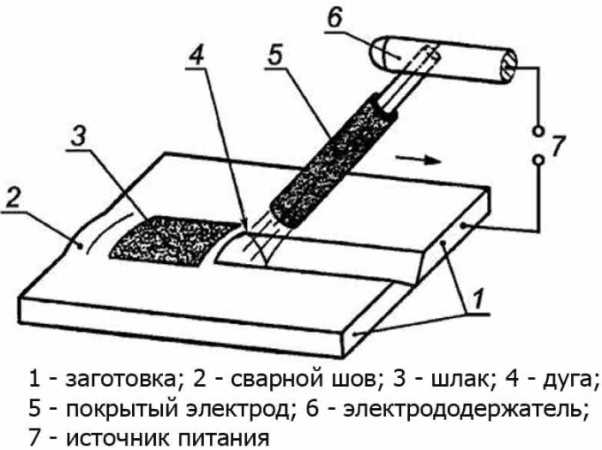

Сварка алюминия требует правильного выбора технологии и подготовительных мероприятий. Для дома оптимально использовать TIG-сварку с постоянным током обратной полярности, что обеспечивает качественный прогрев и минимизирует окисление. Важно применять чистый аргоном защитный газ с расходом не менее 10 литров в минуту для надежной защиты зоны сварки.
Подготовка поверхности – ключевой этап: алюминий необходимо тщательно обезжирить и удалить оксидную пленку с помощью специальной щетки из нержавеющей стали, предназначенной только для алюминия. Использование стандартной металлической щетки приведет к загрязнению и снижению прочности соединения.
Толщина свариваемого материала влияет на выбор сварочного аппарата и режимов. Для деталей до 5 мм достаточно аппарата мощностью от 150 ампер, с оптимальной силой тока 60–120 А в зависимости от толщины. Медленное и равномерное движение электрода помогает избежать прожогов и деформаций.

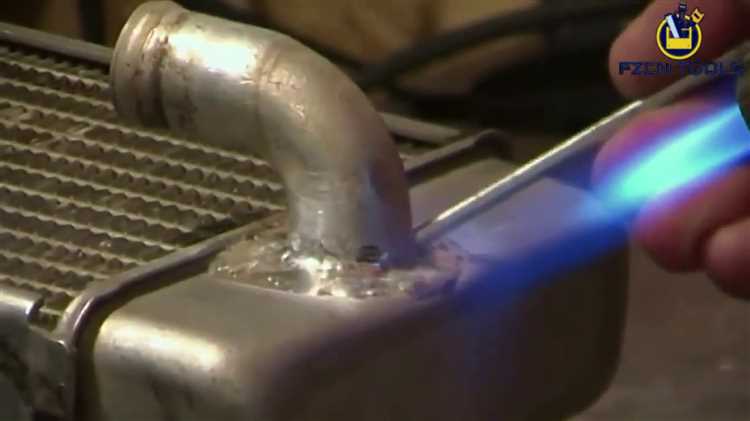

Выбор подходящего сварочного аппарата для алюминия
Мощность аппарата должна соответствовать толщине обрабатываемого алюминия. Для листов до 3 мм подойдет инвертор на 150–200 А, для деталей от 3 до 6 мм – 200–300 А. Для более толстого материала нужен аппарат с большей мощностью или дополнительным оборудованием для охлаждения.
Обязательное условие – возможность регулировки тока в широком диапазоне с шагом не более 5 А, что позволяет точнее настраивать параметры для разных сплавов и толщин.
Удобно, если аппарат оснащен цифровым дисплеем для контроля текущих настроек. Наличие функций контроля времени подачи газа и холодного старта значительно улучшает качество шва и снижает брызги.
Кроме TIG, для тонкого алюминия иногда используют полуавтомат MIG с соответствующим алюминиевым проволочным электродом и защитным газом Ar или смесью Ar+He, но этот метод сложнее в освоении и требует правильной настройки подачи проволоки и газового потока.
Подготовка алюминиевых деталей к сварке: очистка и обработка
Перед сваркой алюминия поверхность необходимо тщательно очистить от оксидной пленки, загрязнений и масел. Для удаления оксидов используйте механическую очистку: шлифовальную шкурку зернистостью 120–240 или металлическую щетку из нержавеющей стали. Щетка должна быть исключительно чистой и применяться только для алюминия, чтобы избежать переноса железных частиц.
Жировые и масляные загрязнения устраняются с помощью ацетона или спирта. Поверхность протирайте безворсовой тряпкой, чтобы не оставлять волокон. Для окончательной очистки рекомендуется применять специальные обезжириватели на основе спиртов или растворителей, не содержащих масла.
Глубокие загрязнения или следы ржавчины удаляют при помощи абразивной пасты с мелкими частицами. После обработки поверхности промывайте деталь горячей водой и тщательно высушивайте, чтобы исключить остатки влаги.
При подготовке к сварке важно обеспечить ровные, плотные стыки без зазоров. При необходимости обрабатывайте кромки фаской под углом 30–45°, что улучшит проплавление и уменьшит вероятность трещин.
Используйте легкие протравочные растворы, например, щелочные на основе гидроксида натрия, для снятия тонкой оксидной пленки непосредственно перед сваркой. Время выдержки не должно превышать 2–3 минуты, чтобы избежать излишнего разъедания металла.
После всех этапов подготовки деталь должна быть сухой и чистой, без пятен и видимых загрязнений. Неподготовленная поверхность алюминия снижает качество сварного шва и приводит к пористости и трещинам.

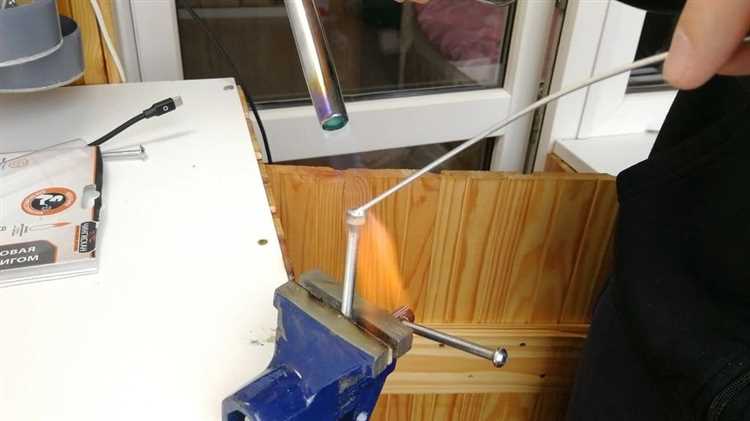

Настройка параметров сварки для алюминия в бытовых условиях
Для сварки алюминия оптимально применять TIG- или MIG-сварку с газовой защитой аргоном. Ток следует выбирать переменный (AC) при TIG-сварке, чтобы удалить оксидную пленку. При MIG-сварке рекомендуется постоянный ток прямой полярности (DC+).
Диаметр электрода или проволоки подбирается исходя из толщины материала: 1,6 мм для листов до 3 мм, 2,4 мм – для толщины от 3 до 6 мм. Напряжение устанавливается в диапазоне 18–22 В для MIG и 10–15 В для TIG.
Сила тока зависит от толщины алюминия: 60–90 А для листов 1–3 мм, 90–130 А для 3–6 мм. Скорость подачи проволоки при MIG-сварке – от 3 до 5 м/мин, регулируется плавно для предотвращения перегрева и прожогов.
Аргон должен подаваться с расходом 8–12 л/мин, обеспечивая стабильный защитный экран и минимизируя контакт кислорода с зоной сварки. Предварительный прогрев алюминия до 100–150 °C снижает риск трещин и улучшает качество шва.
Для контроля качества параметров используйте тестовые образцы, регулируя ток и скорость движения горелки для получения ровного, блестящего шва без пор и шлаков.
Техники сварки алюминия для начинающих мастеров
Для сварки алюминия в домашних условиях подходят два основных метода: TIG (аргонодуговая сварка) и MIG (полуавтоматическая сварка в среде защитного газа). Каждый требует точной настройки оборудования и соблюдения техники.
- TIG-сварка – обеспечивает высококачественный шов и контроль нагрева. Используйте чистый аргон с расходом 8–15 л/мин. Для начинающих оптимальна длина электрода 2–3 мм, угол наклона горелки 15–20°.
- MIG-сварка – быстрее и проще для толстого алюминия от 3 мм. Применяйте проволоку из алюминиевого сплава 4045 или 5356 диаметром 0,8–1,2 мм. Режим подачи проволоки настраивайте так, чтобы шов был равномерным и без прожогов.
При подготовке поверхности обязательно удаляйте оксидную пленку с помощью щётки из нержавеющей стали или химических средств. Работайте с толщиной металла не менее 1,5 мм для надежного соединения. Температуру подбирайте так, чтобы избежать перегрева – плавление алюминия начинается при 660 °C, поэтому важен равномерный прогрев.
- Установите минимально возможный ток для стабильной дуги.
- Поддерживайте постоянную скорость движения горелки, чтобы избежать подрезов и пористости.
- Используйте импульсный режим для тонких листов (до 2 мм) при TIG-сварке.
- Контролируйте защитный газ: его отсутствие приведёт к пористости и окислению шва.
Практика на образцах позволит понять оптимальные параметры и улучшить качество сварки. Следите за температурой и чистотой металла – это ключ к прочному и долговечному соединению.
Использование присадочных материалов при сварке алюминия дома
Для надежной сварки алюминия в домашних условиях важно подобрать правильный присадочный материал. Чаще всего применяют алюминиевые или алюминиево-магниевые проволоки и прутки. Классы сплавов присадок выбирают в зависимости от свариваемого металла: для чистого алюминия подойдут марки 1100 или 1350, для сплавов с магнием – 4045 или 5356. Магниевые присадки обеспечивают лучшую прочность и коррозионную стойкость шва.
Толщина присадочного прутка должна соответствовать толщине свариваемых деталей, обычно 1,6–3 мм. Для домашней сварки предпочтительнее использовать прутки с диаметром 2 мм – они удобны в контроле подачи и обеспечивают стабильный шов. Проволока для MIG-сварки должна быть чистой, без следов окислов и смазки, чтобы избежать дефектов.
Важно использовать присадки с минимальным содержанием кремния, так как он снижает пластичность шва. Для сварки в домашних условиях рекомендуется применять присадочные материалы с маркировкой AWS ER4045 или ER5356, обеспечивающие прочное соединение с хорошей устойчивостью к трещинам. Перед применением прутки и проволоку необходимо очистить от оксидной пленки и загрязнений.
Для повышения качества сварки полезно использовать присадочные материалы с добавкой циркония, которые улучшают стабильность дуги и снижают разбрызгивание. При TIG-сварке алюминия применяют неплавящиеся вольфрамовые электроды в сочетании с соответствующими присадками, подаваемыми вручную.

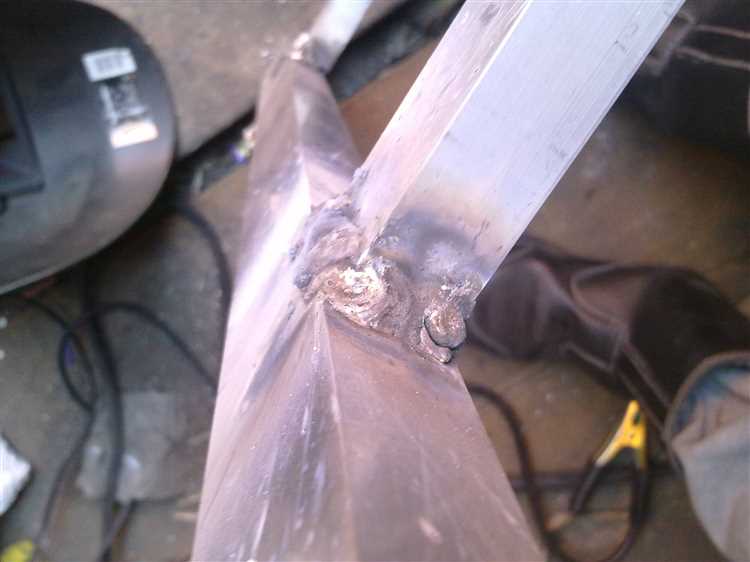

Типичные ошибки при сварке алюминия и способы их устранения
Неправильная подготовка поверхности. Алюминий быстро покрывается оксидной пленкой, которая препятствует сварке. Обязательно очистите место сварки металлической щёткой или растворителем на спиртовой основе непосредственно перед процессом.
Слишком высокая или низкая температура сварки. При перегреве алюминий плавится слишком быстро, образуются прожоги и поры. Недостаточный нагрев вызывает неполное проваривание шва. Настройте сварочный аппарат на среднюю мощность с учётом толщины металла, обычно 100-150 А для листов 2-4 мм.
Использование неподходящего электрода или проволоки. Для алюминия выбирайте специальные присадочные материалы с составом, близким к основному металлу, например, ER4043 или ER5356. Универсальные электроды для стали вызовут дефекты и плохую прочность шва.
Недостаток защитного газа или неправильный поток. Аргон должен подаваться непрерывно, иначе шов окисляется. Оптимальная скорость подачи – 8-12 л/мин. Проверьте герметичность шлангов и исправность редуктора.
Неправильное положение электрода и угол наклона горелки. Электрод держите под углом 10-15° по направлению сварки, чтобы избежать подрезов и непроваров. Слишком вертикальное или горизонтальное положение ухудшает качество соединения.
Слишком быстрое движение горелки. При высокой скорости металл не успевает расплавиться равномерно, появляются пустоты. Удерживайте стабильную скорость около 10-15 см/мин в зависимости от толщины.
Корректировка этих параметров снижает количество дефектов и увеличивает прочность сварного соединения.

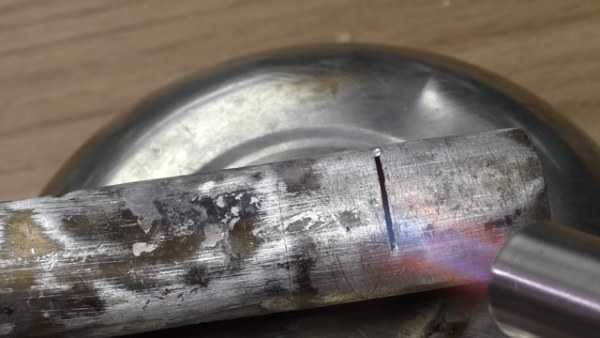

Правила безопасности при домашней сварке алюминия
Для сварки алюминия в домашних условиях требуется строго соблюдать меры безопасности, чтобы избежать ожогов, отравлений и повреждений оборудования.
1. Рабочее помещение должно быть хорошо проветриваемым. При сварке выделяются оксиды алюминия и фтористые соединения, которые токсичны при вдыхании. Используйте вытяжку или сварочный шкаф.
2. Обязательно надевайте сварочную маску с фильтром не ниже DIN 10. Свет от дуги алюминия интенсивнее, чем у стали, и способен вызвать повреждение глаз за доли секунды.
3. Используйте перчатки из термостойких материалов, устойчивые к искрам и высокой температуре. Рекомендуются специальные сварочные перчатки с удлиненными манжетами для защиты предплечий.
4. Для предотвращения возгораний уберите из рабочей зоны горючие материалы. Искры при сварке алюминия могут достигать нескольких сантиметров и вызвать пожар.
5. Используйте средства индивидуальной защиты органов дыхания, если вентиляция недостаточна. Респираторы с фильтрами класса P3 подходят для защиты от металлической пыли и газов.
6. Перед началом сварки проверьте исправность оборудования: кабели, заземление и состояние сварочного аппарата. Не допускайте использования поврежденных проводов во избежание коротких замыканий и электротравм.
7. При сварке алюминиевых деталей толщиной менее 2 мм используйте импульсный режим и минимальный ток для предотвращения прожогов и снижения количества брызг.
8. После окончания работы дайте изделию остыть минимум 15 минут. Алюминий долго сохраняет тепло, прикосновение к горячей поверхности может вызвать ожоги.
9. Храните баллоны с газом вдали от источников открытого огня и при температуре не выше 50 °C, соблюдайте правила перевозки и эксплуатации газового оборудования.
Вопрос-ответ:
Какие инструменты и материалы нужны для сварки алюминия дома?
Для домашней сварки алюминия потребуются сварочный аппарат с функцией TIG или MIG, специальная проволока или электрод для алюминия, защитный газ (аргон), а также защитная маска и перчатки. Важно подобрать оборудование с настройками, подходящими для работы с алюминиевыми сплавами, и обеспечить хорошую вентиляцию в рабочем помещении.
Как подготовить поверхность алюминия перед сваркой?
Перед сваркой поверхность необходимо тщательно очистить от оксидной пленки, грязи и жира. Для этого используют механическую обработку – шлифовку или зачистку металлической щёткой из нержавейки, а также обезжиривание спиртом или ацетоном. Такая подготовка помогает добиться прочного и ровного шва без пор и трещин.
Какие ошибки чаще всего допускают при сварке алюминия в домашних условиях?
Основные ошибки — неправильный выбор сварочного режима, недостаточная очистка металла, несоблюдение режима подачи защитного газа, а также слишком сильный нагрев детали, что приводит к деформации. Часто новичкам трудно удерживать стабильную дугу, что ухудшает качество соединения. Важно тщательно контролировать все параметры и не спешить.
Можно ли сваривать алюминий обычным инвертором без специализированных функций?
Сваривать алюминий обычным инвертором без специальных режимов сложно и не всегда эффективно. Алюминий требует более точного контроля температуры и защитного газа, что обеспечивают аппараты с функцией TIG или MIG. Без этого легко получить дефекты шва, поэтому лучше использовать оборудование, предназначенное для работы с этим металлом.
Какие советы помогут сделать сварной шов прочным и аккуратным?
Для прочного и ровного шва важно соблюдать несколько правил: обеспечить хорошую очистку металла, подобрать правильный сварочный режим и подачу газа, поддерживать стабильную дугу и равномерное движение горелки. Также рекомендуется практиковаться на обрезках алюминия перед работой с основным изделием. Использование охлаждения и правильное положение детали уменьшит деформацию.
Загрузка...
