Алюминий отличается высокой теплопроводностью и образует на поверхности тугоплавкую оксидную пленку, что затрудняет его сварку открытым пламенем. Тем не менее, при соблюдении определённых условий и с применением подходящего флюса, ручная сварка горелкой становится возможной даже в условиях домашней мастерской.
Для работы потребуется газовая горелка с температурой пламени не менее 3000 °C, например, ацетиленовая или пропаново-кислородная. Пропан в чистом виде не обеспечивает достаточного нагрева, поэтому рекомендуется использовать его в смеси с кислородом. Обычные бутановые горелки не подходят – они неспособны расплавить алюминий толщиной более 1 мм.
Ключевое значение имеет флюс. Он разрушает оксидную пленку и предотвращает её повторное образование во время нагрева. Промышленные флюсы на основе хлоридов калия, лития и натрия эффективно справляются с задачей, однако при их отсутствии можно использовать самодельные составы на основе буры и соли. Наносить флюс нужно сразу перед нагревом – тонким слоем, равномерно по всей длине шва.
Для сварки подходят алюминиевые заготовки толщиной до 3 мм. При большей толщине возникает риск неравномерного прогрева и образования дефектов. Перед началом работы детали необходимо тщательно зачистить металлической щёткой и обезжирить ацетоном или спиртом – наличие окислов и загрязнений делает сварку нестабильной.
Выбор подходящего типа горелки для сварки алюминия
Для сварки алюминия в домашних условиях на практике применяют два типа горелок: газовые ацетиленовые и газовые пропановые. Ацетиленовая горелка дает более высокую температуру пламени – до 3150 °C, что позволяет быстрее прогревать металл и работать с деталями толщиной от 3 мм и выше. Однако она требует соблюдения строгих мер безопасности и наличия редукторов высокого давления.
Пропановая горелка нагревает до 2800 °C, подходит для деталей толщиной до 3 мм. Преимущество – доступность топлива и простота конструкции. Для работы с алюминием важен узкий и устойчивый факел: рекомендуется использовать насадки с диаметром 1–2 мм, обеспечивающие точечный прогрев и снижение риска перегрева прилегающих участков.
Кислород в смеси обязателен: использование чистого пропана или бутана не обеспечивает нужной температуры. Наиболее универсальным вариантом считается пропан-кислородная горелка среднего размера с возможностью регулировки подачи газа и кислорода отдельно. Важно выбирать модели с латунными или стальными соплами, устойчивыми к перегреву.
Горелки с пьезоподжигом удобны при работе на улице или в ограниченном пространстве. Для мелких ремонтных задач оптимален портативный комплект с небольшим баллоном кислорода и пропана, например, «Минигаз» или аналогичные.

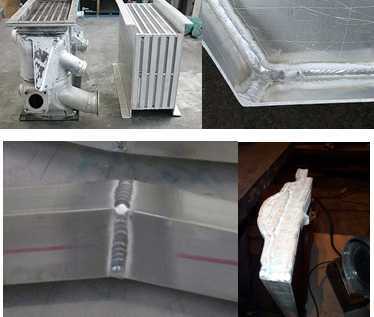

Какие припои и флюсы нужны для алюминиевых соединений
Для пайки алюминия горелкой в домашних условиях применяются специальные сплавы с низкой температурой плавления и активные флюсы, способные разрушать оксидную пленку на поверхности металла.
Наиболее распространённые припои для алюминия – это сплавы на основе цинка и олова. Пример – припо́й типа ZnAl с содержанием цинка около 95% и алюминия до 5%. Температура плавления – в пределах 380–400 °C. Такой состав обеспечивает прочное соединение и хорошую коррозионную стойкость. Другой вариант – SnZn (олово-цинковый сплав), в котором цинка 8–10%, температура плавления – около 200 °C, подходит для тонкостенных деталей.
Флюсы для алюминия отличаются высокой активностью. Используются составы на основе хлоридов и фторидов калия, лития и натрия. Один из самых эффективных – флюс F-64, пригодный для пайки сплавов алюминия с медью, латунью и сталью. Рабочий диапазон – до 550 °C. Для пайки только алюминиевых деталей можно использовать флюс ALU33 – не требует предварительного травления поверхности и не оставляет агрессивных остатков.
При работе с флюсами важно обеспечить хорошую вентиляцию: многие составы выделяют токсичные испарения при нагреве. Остатки флюса после пайки необходимо удалять горячей водой или щеткой с нейтральным моющим средством.
Подготовка алюминиевых деталей перед сваркой
Перед сваркой необходимо удалить оксидную пленку с поверхности алюминия. Для этого применяют механическую очистку щеткой из нержавеющей стали с жесткой щетиной. Щетку используют только для алюминия, чтобы избежать переноса частиц других металлов.
После механической обработки деталь обезжиривают ацетоном или изопропиловым спиртом. Раствор наносят безворсовой салфеткой, протирают поверхность до полного удаления следов масла, пыли и других загрязнений. Использование бензина и уайт-спирита не рекомендуется из-за возможных остаточных пленок.
Для плотного прилегания деталей к месту шва обеспечивают качественную подгонку соединяемых кромок. Щели шире 0,5 мм усложняют проплавление, особенно при сварке горелкой с присадочной проволокой.
Перед нагревом алюминий необходимо предварительно подсушить. При хранении в гараже или мастерской металл может накапливать влагу, что приводит к пористости шва. Заготовки прогревают в духовке при температуре 100–120 °C в течение 20–30 минут. Это особенно важно при работе с литым алюминием.
Если используется присадочная проволока, её также очищают от окислов и обезжиривают. Хранят в закрытом контейнере, чтобы исключить контакт с воздухом и влагой. Нарушение условий хранения снижает качество сварного соединения.
Настройка пламени и температурный режим при пайке алюминия
Для пайки алюминия требуется нейтральное или слегка восстановительное пламя. Окислительное пламя недопустимо – оно разрушает защитную оксидную пленку и вызывает выгорание флюса. При использовании газовой горелки на пропане оптимальное соотношение пропан-кислород составляет примерно 1:4. Если используется воздух вместо кислорода, подача газа регулируется для получения чётко очерченного синего факела без желтых языков.
Температура плавления алюминия – около 660 °C, но паяльные сплавы и флюсы работают в диапазоне 380–600 °C. Поэтому важно прогреть металл до 400–450 °C, не доводя до плавления основы. Для контроля можно использовать термокарандаш или алюминиевый пруток: если он начинает плавиться при контакте – температура достигнута. Перегрев недопустим: алюминий быстро теряет прочность и может провалиться под пламенем.
Пламя следует направлять не на флюс или припой, а на саму деталь – сначала на массивные участки, затем на зону пайки. Нагрев должен быть равномерным, без резких скачков. После прогрева флюс вводится быстро, пока поверхность ещё активна. Задержки между прогревом и нанесением припоя снижают качество соединения из-за повторного окисления.
Техника соединения деталей без перегрева и прожога
Для предотвращения перегрева при сварке алюминия горелкой важно точно контролировать температуру. Алюминий начинает плавиться при 660 °C, но из-за высокой теплопроводности быстро теряет тепло, что затрудняет поддержание рабочей зоны в нужном диапазоне. Оптимальный режим достигается при использовании горелки с тонким факелом и возможностью регулировки подачи газа.
Перед началом работ детали необходимо предварительно прогреть до 150–200 °C. Это снижает тепловой перепад между сварочной зоной и остальной частью заготовки, уменьшая риск растрескивания и прожога. Прогрев осуществляется на расстоянии 10–15 см от поверхности круговыми движениями пламени.
Используйте присадочный пруток с температурой плавления ниже основной детали – например, марок AlSi5 или AlMg3. Вводите его в сварочную ванну только после появления легкого матового блеска на поверхности алюминия – это сигнал начала оплавления без перегрева.
Движение горелки должно быть равномерным, вдоль шва, с минимальной остановкой в одной точке. Оптимальная скорость – около 3–5 см в секунду. Задержка в одном месте приводит к локальному перегреву и прожогу, особенно на кромках и тонких участках.
Избегайте прямого воздействия пламени на присадку – она должна плавиться от тепла основного металла. Если пруток плавится от факела, это признак избыточной температуры. Давление газа должно быть отрегулировано так, чтобы пламя было устойчивым, но не слишком агрессивным – избыток кислорода повышает риск выгорания металла.
После завершения шва охлаждение должно быть постепенным. Резкое охлаждение, например, водой, вызывает внутренние напряжения и микротрещины. Оставьте деталь остывать на воздухе до комнатной температуры.
Проверка прочности шва и устранение возможных дефектов
Для оценки качества сварного соединения алюминия после работы горелкой необходимо провести несколько обязательных проверок:
- Визуальный осмотр: отсутствие трещин, пор и наплывов на поверхности шва. Поверхность должна быть равномерно проварена без пропусков металла.
- Проверка на прочность изгиба: шов сгибают под углом 90° на длине не менее 50 мм. При отсутствии трещин и расслоений шов считается удовлетворительным.
- Ударный тест: легкий удар молотком по шву помогает выявить внутренние дефекты – появление трещин свидетельствует о недостаточном прогреве или загрязнении металла.
Если выявлены дефекты, применяют следующие методы устранения:
- Удаление прожогов и непроваров: дефектные участки вырезают или зачищают до цельного металла, затем выполняют повторную сварку с повышенным контролем температуры и подачи газа.
- Шлифовка неровностей: позволяет убрать наплывы и обеспечить ровную поверхность шва, снижая вероятность концентрации напряжений.
- Обезжиривание и очистка зоны сварки: перед повторной сваркой удаляют остатки оксидов и загрязнений с помощью специальных растворов или механической обработки.
- Контроль температуры нагрева: при повторной сварке важно выдерживать оптимальную температуру 350–450 °C, чтобы избежать перегрева и образования пористости.
Регулярный контроль и исправление дефектов повышают долговечность и прочность сварного соединения алюминия в домашних условиях.
Вопрос-ответ:
Какие особенности нужно учитывать при сварке алюминия обычной горелкой дома?
Алюминий обладает высокой теплопроводностью и образует на поверхности прочную оксидную пленку, которая мешает качественному соединению. Поэтому важно прогревать металл равномерно, использовать чистые электроды или присадочный материал и соблюдать правильный режим нагрева, чтобы металл не перегрелся и не деформировался.
Можно ли сваривать алюминий горелкой без специального оборудования и подготовки?
Сварка алюминия обычной газовой горелкой возможна, но требует определённых навыков и подготовки. Необходимо тщательно очистить место сварки от окислов, использовать подходящий присадочный материал и правильно контролировать температуру. Без подготовки результат будет ненадёжным, шов может получиться пористым и хрупким.
Какие газы лучше применять для сварки алюминия в домашних условиях?
Для сварки алюминия чаще используют аргон или его смеси с небольшим добавлением гелия, поскольку эти газы защищают сварочную ванну от кислорода и азота. В домашних условиях иногда применяют ацетилен в качестве горючего в сочетании с кислородом, но для более качественного соединения предпочтительнее использовать защитные газы.
Как подготовить поверхность алюминиевого изделия перед сваркой горелкой?
Перед сваркой важно удалить все загрязнения: масло, грязь, оксидную пленку. Это делают с помощью металлической щётки или наждачной бумаги, а также обезжиривателем. Хорошо очищенная поверхность помогает получить более прочный и ровный сварной шов, который не будет содержать дефектов.
Какие типичные ошибки допускают при сварке алюминия в домашних условиях и как их избежать?
Часто делают слишком сильный нагрев, из-за чего металл плавится неравномерно и появляются прожоги. Также встречается недостаточная очистка поверхности, что ведёт к образованию пор и трещин в шве. Чтобы избежать проблем, стоит внимательно следить за температурой, равномерно прогревать металл и использовать качественные материалы.
Загрузка...
