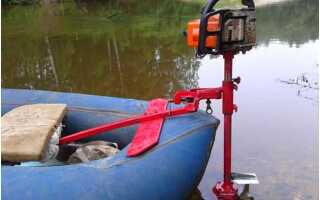

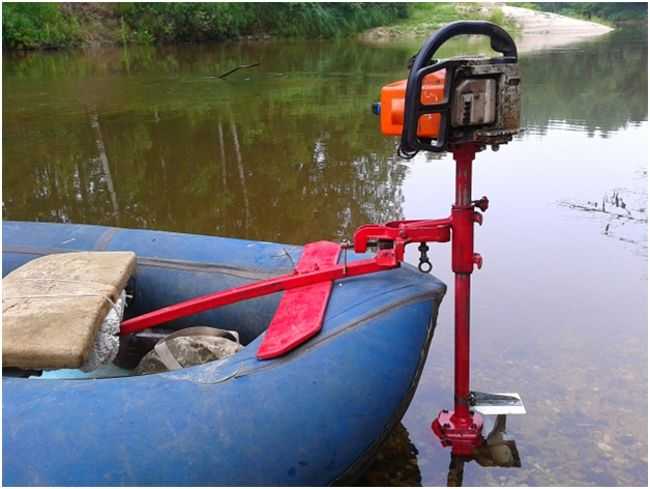

Как сделать лодочный мотор своими руками

Создание самодельного лодочного мотора – это не только способ сэкономить, но и возможность адаптировать двигатель под конкретные условия эксплуатации. Для сборки чаще всего используют бензиновый триммер мощностью от 1,5 до 3 л.с., оснащённый двухтактным двигателем. Его вес не превышает 5–7 кг, что делает конструкцию удобной для установки на небольшую лодку длиной до 3 метров.

Ключевой узел – редуктор. Самый доступный вариант – использование углового редуктора от старой болгарки. Он обеспечивает передачу крутящего момента под нужным углом и совместим с валом триммера. Для герметизации важно заменить штатные подшипники на водостойкие и установить сальники, защищающие от попадания воды в механизм.

Гребной вал можно изготовить из нержавеющей стали диаметром 10–12 мм. Оптимальная длина – около 80–100 см, в зависимости от высоты транца. На его конце крепится самодельный винт из алюминия или нержавеющей пластины толщиной 2–3 мм. Угол наклона лопастей регулируется экспериментально для достижения нужной тяги.

Для крепления конструкции к лодке подойдёт самодельный кронштейн из алюминиевого профиля или стальной пластины толщиной 4–5 мм. Он должен быть жёстко зафиксирован на транце и иметь возможность наклона для подъёма мотора из воды. Обязательна установка ручки газа, подключённой к тросику карбюратора, а также аварийного стоп-шнура.

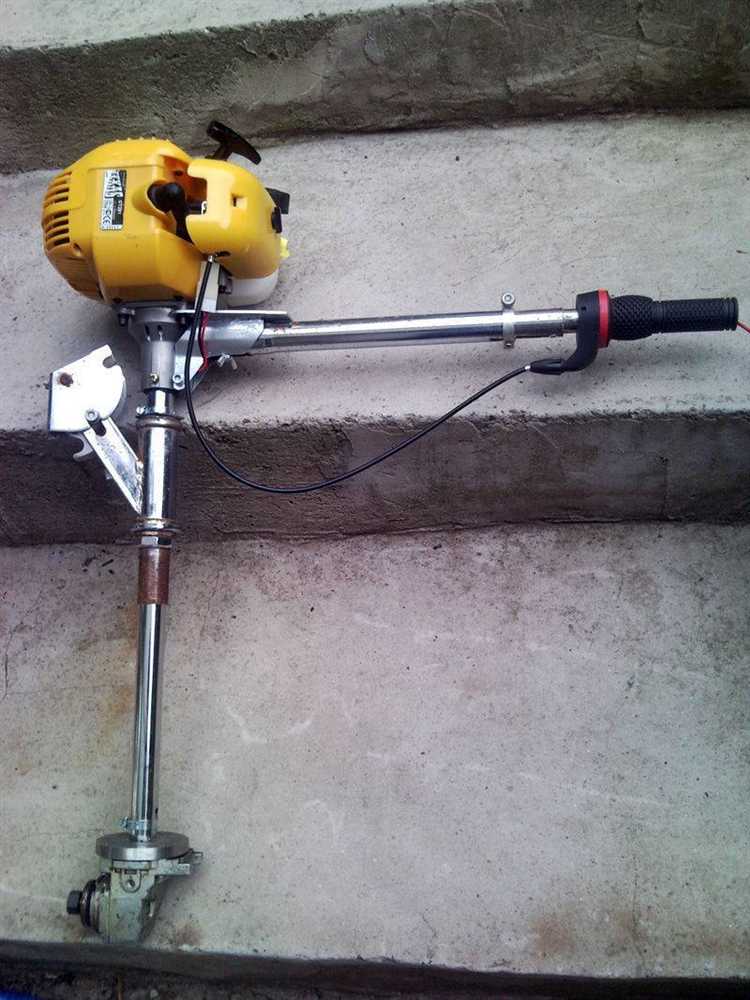

Выбор подходящего бензинового двигателя для переоборудования

Для переоборудования в лодочный мотор оптимально использовать бензиновый двигатель от садовой техники, мотоблока или скутера. Идеальный выбор – одноцилиндровые четырёхтактные моторы объёмом 50–200 см³ с воздушным охлаждением. Они обладают компактными размерами, стабильной работой на малых оборотах и умеренным расходом топлива.

Рекомендуемая мощность – 2,5–6 л.с. Меньшая мощность не обеспечит достаточной тяги даже при минимальной загрузке. При мощности выше 6 л.с. возникают сложности с креплением, балансировкой и весом конструкции. Оптимальные обороты двигателя – 1800–3600 об/мин. Более высокие потребуют редуктора или дополнительной передачи.

Не подходят двигатели с вертикальным валом – сложнее реализовать передачу на гребной винт. Предпочтение следует отдавать горизонтальному валу: он упрощает соединение с редуктором или прямой передачей. Желательно наличие центробежного сцепления – это обеспечит мягкий старт и убережёт трансмиссию от рывков.

Обратите внимание на массу двигателя. Предельный вес – до 20 кг. Более тяжёлые модели создают избыточную нагрузку на корму и ухудшают управляемость лодки. Двигатель должен иметь ручной запуск и топливный бак объёмом не менее 1 литра для автономной работы.

Примеры подходящих двигателей:

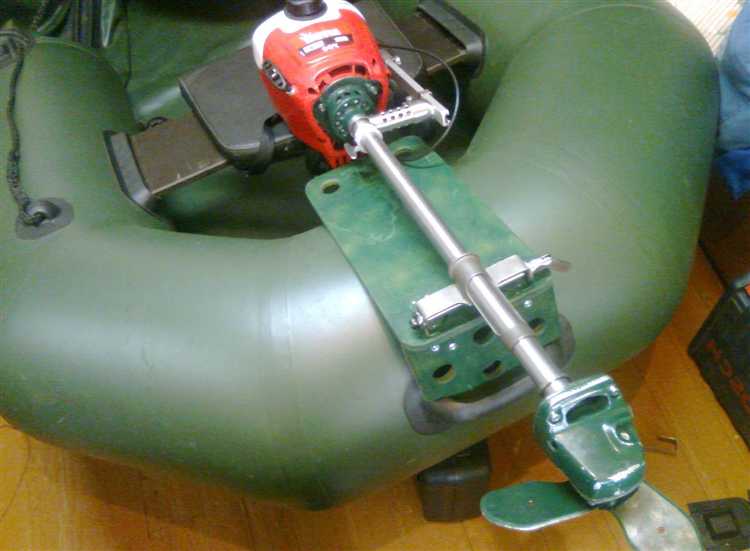

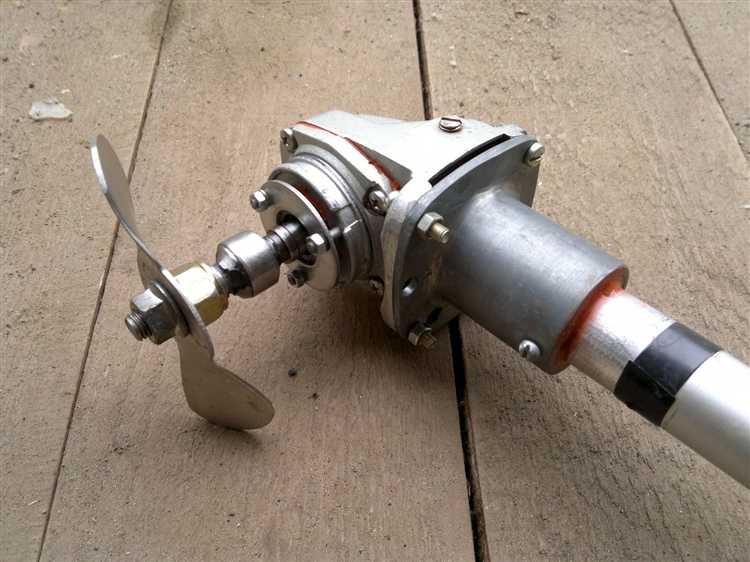

Подбор и установка редуктора для понижения оборотов

Для передачи крутящего момента от бензопилы или триммера на гребной винт необходимо использовать редуктор, понижающий обороты двигателя до оптимальных 1000–1500 об/мин. При прямом соединении без редукции винт вращается слишком быстро, что снижает КПД и вызывает кавитацию.

Наиболее доступный вариант – червячный редуктор с передаточным числом 1:20 или 1:30. Подходят также цилиндрические двухступенчатые редукторы от старой промышленной техники. Перед покупкой необходимо учитывать обороты двигателя: если он развивает 8000 об/мин, то редуктор с коэффициентом 1:8 даст 1000 об/мин на валу винта – это приемлемый уровень.

Шестерни должны быть из закалённой стали. Валы – на подшипниках, желательно роликовых или конических. Не используйте пластиковые редукторы – они быстро выходят из строя под нагрузкой. Вал редуктора, соединённый с винтом, должен иметь выходной диаметр не менее 14 мм и посадочное место под шпонку или шлицы.

Крепление редуктора к двигателю осуществляется через переходную плиту из алюминия или стали толщиной не менее 6 мм. Необходимо обеспечить соосность валов. Используйте гибкую муфту или кардан, чтобы компенсировать минимальные перекосы. Жесткое соединение без компенсации приводит к вибрациям и износу подшипников.

После установки проверьте легкость вращения вручную. При заеданиях или биениях – пересоберите узел. Не забывайте про смазку: редуктор должен быть заполнен трансмиссионным маслом, либо использовать смазку Литол-24, если корпус не герметичен. Контроль уровня масла обязателен перед каждым выходом на воду.

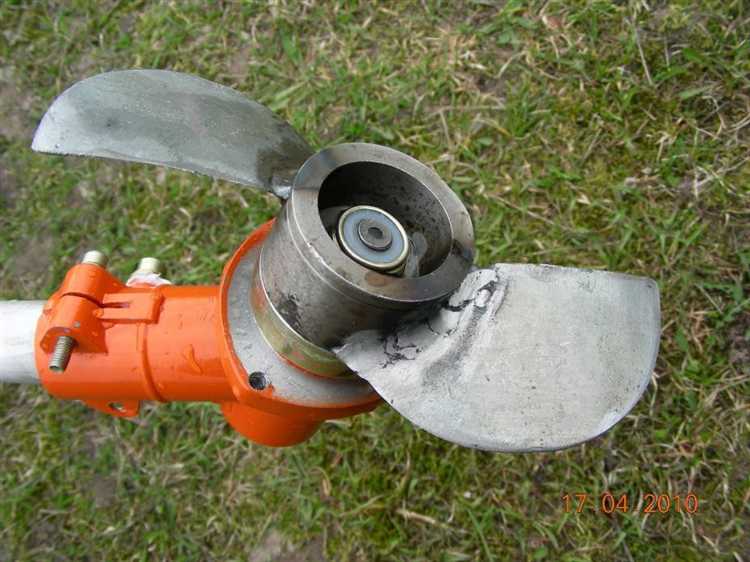

Изготовление и крепление гребного вала

Для гребного вала подойдёт нержавеющий прут диаметром 10–12 мм. Оптимальная длина – 60–80 см в зависимости от конструкции мотора и расположения винта. Вал должен быть идеально прямым – проверь с помощью поверочной линейки и вращения на призмах.

На одном конце вала нарежь резьбу М10 шагом 1,25 для фиксации гребного винта. Для этого используй метчик в тисках, обильно смазывая резьбу машинным маслом. Второй конец проточи под посадку шпонки (если вал будет соединяться с редуктором или переходной муфтой). Глубина паза под шпонку – 3 мм, ширина – 4 мм.

Для крепления вала используй латунные или бронзовые втулки с внутренним диаметром на 0,1 мм больше диаметра вала. Они монтируются в корпус из алюминия или нержавеющей стали. Втулки желательно оснастить сальниками с обеих сторон для предотвращения попадания воды. Рекомендуется использовать маслостойкие сальники типа TC с пружинным кольцом.

Центровка вала критически важна. Перед установкой зафиксируй корпус с втулками в сборе на рабочем столе и проверни вал вручную: вращение должно быть свободным, без заеданий. После этого можно закреплять корпус с валом к транцу или редуктору с помощью болтов М6 с шайбами и гроверами. Все соединения обрабатывай анаэробным герметиком средней фиксации.

После сборки смажь вал через установленную маслёнку литиевой смазкой. При первом запуске внимательно следи за температурой и уровнем вибрации: перегрев или биение укажут на ошибку в центровке или перекосе втулок.

Охлаждение двигателя обязательно при длительной эксплуатации, особенно при использовании бензинового двигателя от мотокосы или мопеда. Оптимальное решение – водяное охлаждение с забором воды из акватории. Необходимо установить водозаборник в нижней части транца, вблизи крыльчатки. Используйте латунную трубку диаметром 8–10 мм, подсоединённую к силиконовому шлангу, выдерживающему температуру до 120 °C.

Для снижения шума монтируется самодельный глушитель – сварной корпус с перегородками или наполнением из базальтовой ваты. Жестко фиксируйте все элементы к раме, чтобы исключить вибрации и разрушение креплений при длительной работе.

Сборка самодельного транца и крепление мотора к лодке

Для установки мотора необходим прочный транец. Самодельный транец изготавливается из влагостойкой фанеры толщиной не менее 18 мм. Допустимо использование двух склеенных листов по 10 мм с промежуточным слоем эпоксидной смолы.

• Вырежьте транец по ширине кормовой части лодки, добавив по 5–10 см с каждой стороны для надёжного крепления.
• Верхнюю часть скруглите или закройте алюминиевым уголком, чтобы предотвратить расслоение от вибраций.
• Обработайте все поверхности эпоксидной смолой и дополнительно закройте стеклотканью.
• Крепление к лодке выполняется через болты М8 с шайбами и гайками с нейлоновыми вставками (самоконтрящиеся). Используйте минимум 4 болта.
• Для надувной лодки рекомендуется установить внутреннюю усиливающую пластину аналогичного размера из алюминия или фанеры толщиной 10 мм.

Установка мотора требует точного позиционирования:

1. Определите осевую линию лодки и отметьте центр транца.
2. Совместите крепёжные отверстия мотора с центром и просверлите отверстия диаметром 8 мм.
3. Установите мотор, затяните крепёжные гайки, избегая перекоса корпуса.
4. Контролируйте зазор между винтом и днищем лодки – он должен быть не менее 10 см для предотвращения кавитации.

Для дополнительной жёсткости рекомендуется установить подкосы из алюминиевого профиля между нижней частью транца и дном лодки под углом 45°.

Проверка системы подачи топлива и её герметизация

Для обеспечения надежной работы самодельного лодочного мотора необходимо тщательно проверить систему подачи топлива на отсутствие протечек и обеспечить её герметичность. Начинайте с визуального осмотра топливного бака, шлангов и соединений. Особое внимание уделите шлангам из резины или силикона – они должны быть без трещин и деформаций.

Проверка соединений: Все стыки и хомуты нужно затянуть с помощью хомутов с надежным фиксатором, предпочтительно из нержавеющей стали. Рекомендуемый диаметр хомута должен превышать диаметр шланга на 2–3 мм для плотной посадки.

Тест на герметичность проводят путем подачи топлива под небольшим давлением (0,2–0,3 атм) и наблюдения за участками соединений в течение 10–15 минут. Для обнаружения микропротечек используйте мыльный раствор – появление пузырьков укажет на неплотности.

При выявлении мелких трещин или пор в шлангах замените их на топливостойкие аналоги марки FPM или NBR с рабочим давлением не ниже 3 бар и температурным диапазоном от -30°C до +80°C.

Для герметизации резьбовых соединений используйте специализированные топливные герметики на основе фторкаучука или анаэробные клеи, которые выдерживают воздействие бензина и масла. Наносите герметик равномерным тонким слоем, избегая попадания внутрь трубопроводов.

Дополнительно установите обратный клапан на подающем топливном шланге для предотвращения обратного течения топлива, что снижает риск утечек при остановке мотора.

После всех процедур выполните повторный тест с подачей топлива и включением насоса, чтобы убедиться в отсутствии подтеканий при рабочем давлении и вибрациях.

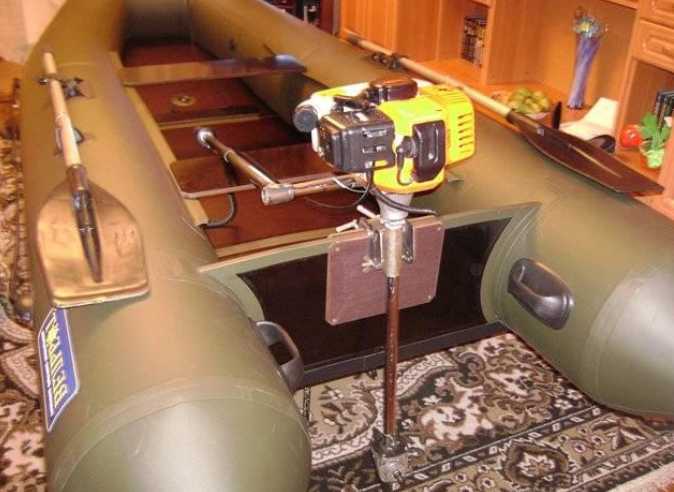

Пошаговая настройка и запуск мотора на воде

1. Проверка крепления мотора. Убедитесь, что двигатель надежно закреплен на транце лодки. Болты должны быть затянуты с усилием 15-20 Н·м, чтобы исключить люфт во время работы.

2. Подготовка топливной системы. Заправьте бак качественным бензином с октановым числом не ниже 92 и добавьте масло согласно инструкции (соотношение 1:25 для двухтактных двигателей). Проверьте герметичность топливных трубок и фильтра.

3. Продувка карбюратора. Перед запуском вручную прокрутите винт стартера 3-5 раз, чтобы подать топливо и убрать воздух из системы. Это предотвращает пропуски зажигания.

4. Установка режима управления. Переведите рычаг газа в среднее положение, включите подачу топлива, активируйте зажигание и установите румпель в нейтральное положение.

5. Запуск мотора. Резко, но без рывков потяните стартерный трос до появления первых признаков работы двигателя. Если мотор не запускается, повторите попытку не более 5 раз с интервалом 10 секунд.

6. Прогрев мотора. После запуска дайте двигателю поработать на холостых оборотах 3-5 минут для прогрева всех узлов. Температура охлаждающей воды должна стабилизироваться около 60–70 °C.

7. Плавный набор оборотов. Медленно увеличьте газ, контролируя стабильность работы и отсутствие вибраций. Проверяйте направление и силу струи охлаждающей воды – она должна быть равномерной и мощной.

8. Контроль работы под нагрузкой. Аккуратно отведите лодку от берега и увеличьте обороты до рабочих. При появлении детонации, потери мощности или резких вибраций снизьте газ и проверьте все узлы на берегу.

Следуя этим шагам, вы обеспечите безопасный и эффективный запуск самодельного лодочного мотора на воде.

Вопрос-ответ:

Какие основные компоненты нужны для сборки самодельного лодочного мотора?

Для сборки лодочного мотора потребуются: двигатель внутреннего сгорания (чаще всего бензиновый), редуктор для снижения оборотов, вал с винтом, система охлаждения (водяная или воздушная), карбюратор, топливный бак и элементы крепления. Также понадобится рулевое управление и шкивы для передачи вращения от двигателя к винту. Важно выбрать подходящий двигатель по мощности, чтобы мотор соответствовал размеру и весу лодки.

Как правильно подобрать винт для самодельного лодочного мотора?

Подбор винта зависит от мощности двигателя и назначения лодки. Для спокойной езды по реке подойдет винт с меньшим шагом, который создаст больше тяги при низких оборотах. Если планируется использовать мотор для скоростной езды, стоит выбрать винт с большим шагом для увеличения максимальной скорости. Диаметр и количество лопастей тоже влияют на эффективность — чаще используются трехлопастные винты среднего диаметра. Рекомендуется сначала протестировать несколько вариантов, чтобы определить оптимальный баланс между скоростью и расходом топлива.

Какие меры безопасности нужно соблюдать при эксплуатации самодельного лодочного мотора?

При работе с лодочным мотором следует строго соблюдать правила пожарной безопасности, так как используется бензин. Необходимо регулярно проверять топливные соединения на герметичность и состояние шлангов. Во время эксплуатации стоит надевать спасательный жилет и избегать нахождения на воде в шторм или при сильном ветре. Кроме того, нужно контролировать температуру двигателя, чтобы избежать перегрева, и не забывать про исправность системы охлаждения. Важно также держать мотор в хорошем техническом состоянии и проверять крепления перед каждым выходом на воду.

Можно ли использовать обычный автомобильный двигатель для лодочного мотора, и если да, то какие доработки потребуются?

Применение автомобильного двигателя возможно, но требует значительных изменений. Во-первых, нужно установить систему охлаждения, адаптированную для работы на воде, чаще всего водяную. Во-вторых, необходим редуктор, так как обороты автомобильного двигателя слишком высоки для винта лодочного мотора. Важно также обеспечить надежное крепление и защиту от попадания воды в двигатель. Такие доработки требуют технических знаний и времени, однако позволяют получить мощный и надежный мотор, если правильно всё выполнить.

Какие ошибки чаще всего допускают при сборке самодельного лодочного мотора и как их избежать?

Одной из распространённых ошибок является неправильный выбор или крепление винта, что ведет к снижению эффективности и ускоренному износу. Также часто недостаточно внимания уделяют системе охлаждения, что может вызвать перегрев двигателя. Неправильная регулировка карбюратора приводит к нестабильной работе мотора и повышенному расходу топлива. Чтобы избежать проблем, нужно тщательно планировать сборку, использовать качественные детали и регулярно проводить техобслуживание. Рекомендуется тестировать мотор на воде в спокойных условиях перед длительным использованием.
