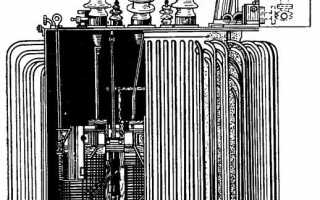

Современные трансформаторные подстанции включают в себя не только сам трансформатор, но и ряд вспомогательных устройств, обеспечивающих его безопасную и эффективную эксплуатацию. Эти компоненты физически не интегрированы в конструкцию трансформатора, однако их наличие критически важно для работы всей энергосистемы. К ним относятся устройства защиты, контроля, охлаждения, коммутации и мониторинга состояния оборудования.
Силовые выключатели размещаются вне корпуса трансформатора и служат для оперативного отключения линий при аварийных ситуациях или для проведения технического обслуживания. Они классифицируются по типу среды гашения дуги: вакуумные, элегазовые, масляные. Выбор зависит от уровня напряжения и условий эксплуатации.
Релейная защита не встроена в трансформатор, но связана с ним через вторичные цепи. Устройства релейной защиты выполняют функции дифференциальной, газовой и дистанционной защиты, предотвращая перегрузки, короткие замыкания и иные нарушения. Настройка реле требует точных расчетов тока срабатывания и времени задержки.
Системы охлаждения могут состоять из радиаторов, вентиляторов, масляных насосов. Они размещаются вне бака трансформатора и активируются при достижении заданных температурных порогов. Эффективность охлаждения напрямую влияет на ресурс трансформаторного масла и изоляции.
Измерительные трансформаторы тока и напряжения также находятся вне основного корпуса силового трансформатора. Они обеспечивают корректные данные для автоматизированных систем учета и регулирования. Их установка требует соблюдения требований по классу точности и изоляции.
Системы мониторинга включают в себя датчики температуры, влагомеры, газоанализаторы. Эти устройства позволяют оперативно отслеживать состояние изоляции, уровень масла и наличие водорода – ключевого индикатора начала внутренней неисправности. Рекомендуется использовать комплексную цифровую систему диагностики с возможностью удаленного доступа.

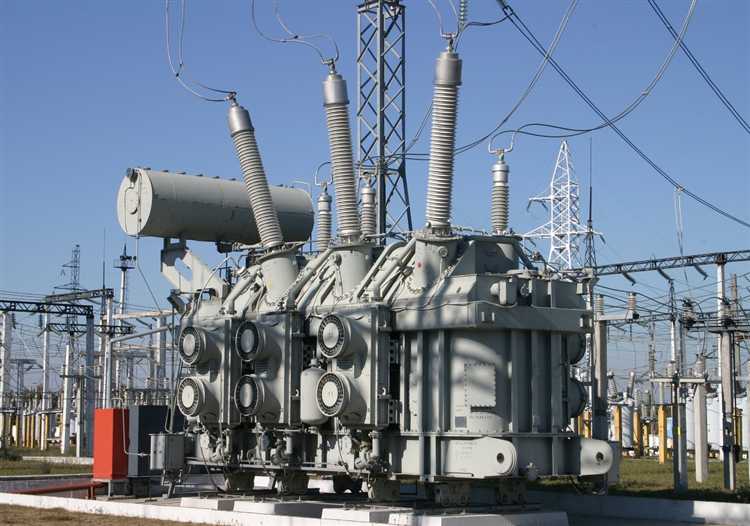

Типы и назначение внешних устройств для защиты трансформатора
Токовые реле (например, реле максимального тока) подключаются к выходам трансформатора и реагируют на превышение установленных порогов тока. Их задача – быстрое отключение питания при коротких замыканиях и перегрузках, что предотвращает термические и механические повреждения обмоток.
Газовые реле (реле Бухгольца) устанавливаются на трансформаторы с расширителями и детектируют выделение газа в масле, вызванное внутренними дугами или локальными перегревами. Эти реле обеспечивают раннее выявление неисправностей, вплоть до отключения трансформатора при интенсивном газообразовании.
Ограничители перенапряжений защищают обмотки трансформатора от атмосферных перенапряжений и коммутационных всплесков. Варисторные или разрядниковые устройства подключаются между фазами и заземлением и снижают амплитуду импульсов до безопасного уровня, предотвращая пробой изоляции.
Термодатчики, установленные на внешней поверхности корпуса и внутри шкафа РПН, контролируют температуру масла и металлических частей. При достижении предельных значений они могут инициировать сигнализацию, включение систем охлаждения или отключение трансформатора.
Устройства блокировки обеспечивают логическую защиту, предотвращающую запуск трансформатора при наличии неисправностей в системе охлаждения, РПН или при недостаточном уровне масла. Они интегрируются в общую схему автоматизации подстанции и исключают ошибочный ввод оборудования в работу.
Применение перечисленных внешних устройств позволяет значительно повысить надёжность и безопасность эксплуатации трансформаторов, особенно в сетях с переменным уровнем нагрузки и высокой вероятностью внешних воздействий.

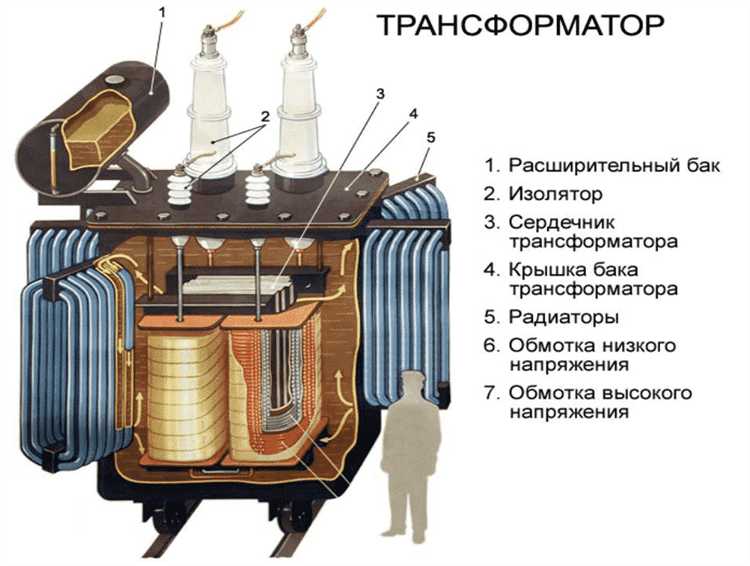

Особенности систем охлаждения трансформатора вне его корпуса
Наиболее распространённые решения включают радиаторы, трубчатые теплообменники и масляно-водяные охладители. Радиаторы монтируются на внешней поверхности трансформатора и обеспечивают естественное или принудительное воздушное охлаждение. При этом эффективность радиаторов напрямую зависит от скорости воздушного потока и степени загрязнения их поверхности. Регулярная очистка – обязательное условие поддержания теплоотдачи.
Трубчатые теплообменники применяются в случаях, где требуется более компактное размещение и повышенная интенсивность теплообмена. Они требуют надёжной защиты от коррозии и контроля за состоянием теплообменных труб, особенно при эксплуатации в агрессивной среде.
Масляно-водяные охладители обеспечивают высокий коэффициент теплопередачи, но требуют наличия водоснабжения с контролируемой температурой и давлением. Недопустимо использование воды с повышенным содержанием растворённых солей, так как это ускоряет образование накипи и снижает эффективность охлаждения. Рекомендуется регулярная промывка внутренних контуров охладителя кислотными растворами с последующим нейтрализующим ополаскиванием.
Эффективность всех внешних систем охлаждения напрямую зависит от корректной циркуляции масла. При этом важно избегать воздушных пробок и контролировать уровень масла в расширительном баке. Использование маслонасосов требует дублирования и автоматического переключения при выходе основного агрегата из строя.
Для предотвращения перегрева следует внедрять системы автоматического контроля температуры с настройкой порогов срабатывания вентиляции, насосов и сигнализации. В условиях повышенной температуры окружающей среды рекомендуется предусматривать резервные охладители, подключаемые при достижении критических значений.

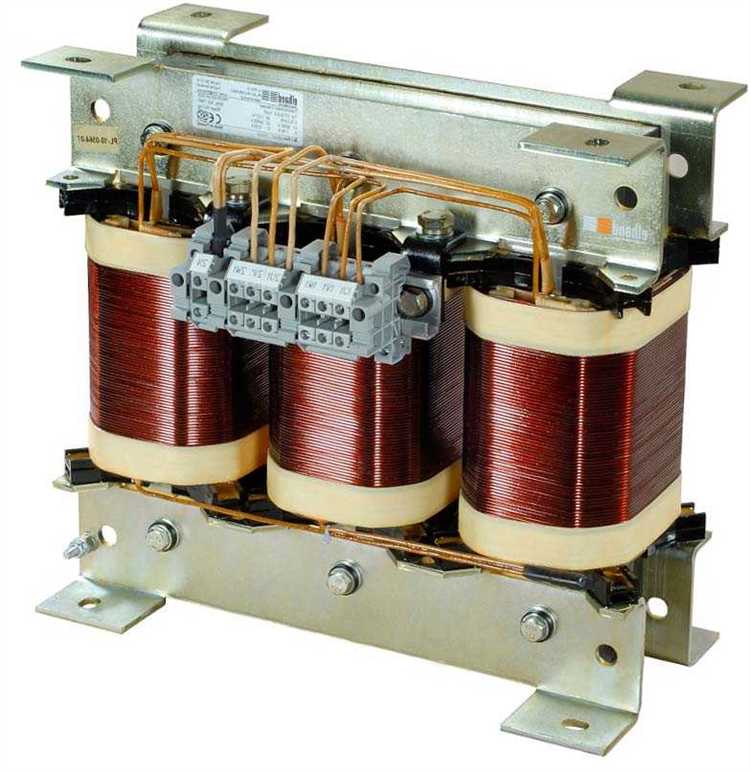

Использование измерительных приборов для контроля параметров трансформатора
Для оценки технического состояния трансформатора применяются измерительные приборы, обеспечивающие точный контроль ключевых параметров: температуры обмоток, уровня масла, напряжения, тока и частоты. Это необходимо для своевременного выявления отклонений и предотвращения аварийных ситуаций.
Термометры сопротивления устанавливаются для мониторинга температуры обмоток. Оптимально использовать платиновые датчики (Pt100), подключенные к электронным регистрирующим приборам. Температурные превышения выше 90 °C указывают на перегрузку или ухудшение теплоотвода.
Масляные мановакуумметры позволяют контролировать давление в расширителе. Падение ниже нормы (обычно 20–40 кПа) может свидетельствовать о негерметичности бака или испарении масла. Избыточное давление выше 60 кПа требует проверки системы охлаждения.
Вольтметры и амперметры подключаются через измерительные трансформаторы тока и напряжения. Измерения проводятся на стороне высокого и низкого напряжения. Расхождение между показаниями фаз свидетельствует о несимметричной нагрузке или повреждении обмоток.
Частотомеры применяются для контроля стабильности питающей сети. Колебания частоты вне диапазона 49,5–50,5 Гц влияют на нагрев и трансформационные потери, особенно в мощных трансформаторах.
Мегаомметры используются при отключении трансформатора для измерения сопротивления изоляции. Нормальное значение – не ниже 1 МОм на 1 кВ испытательного напряжения. Снижение сопротивления указывает на старение изоляции или наличие влаги.
Все приборы должны регулярно проходить поверку. Рекомендуется подключение к системе мониторинга с дистанционной передачей данных для анализа динамики параметров и предотвращения отказов оборудования.

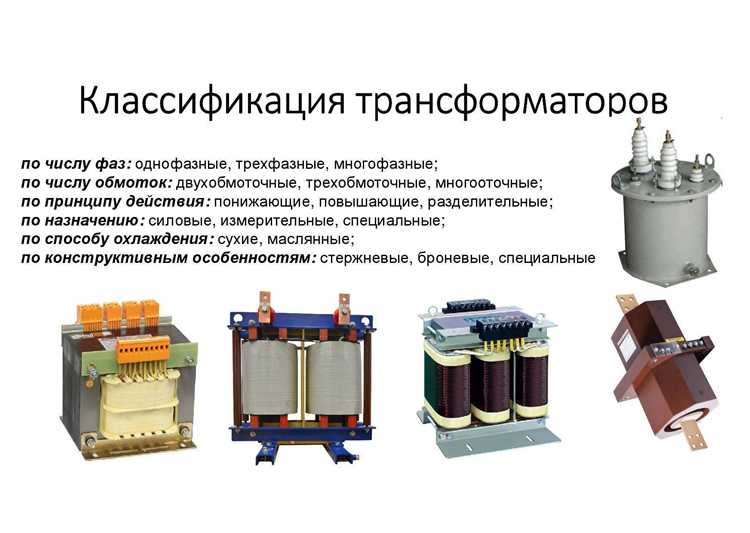

Внешние устройства для коммутации и переключения трансформаторных цепей
Для обеспечения надёжной работы трансформаторных установок применяются специализированные внешние устройства, выполняющие функции коммутации и переключения. Ключевую роль играют маслонаполненные и вакуумные выключатели, устанавливаемые в распределительных устройствах высокого и среднего напряжения. Эти устройства обеспечивают размыкание цепи при коротких замыканиях, предотвращая повреждение обмоток трансформатора.
Разъединители, в отличие от выключателей, не рассчитаны на отключение тока нагрузки, но необходимы для визуального разрыва цепи при техническом обслуживании. Устанавливаются в непосредственной близости от трансформатора и часто комплектуются блокировками, исключающими неправильную последовательность операций.
Переключатели ответвлений под нагрузкой (ПРН) размещаются вне трансформатора в виде отдельного шкафа с приводом. Они позволяют регулировать коэффициент трансформации без отключения нагрузки, что критично при нестабильном напряжении питающей сети. Использование внешних ПРН упрощает обслуживание и повышает гибкость регулирования.
Контакторы применяются в трансформаторных цепях с частыми коммутациями, например, в установках с плавной регулировкой напряжения или в силовых цепях с понижающими автотрансформаторами. Электромагнитные контакторы выбираются по номинальному току с запасом не менее 25% и оборудуются дугогасительными камерами для исключения перегрева контактов.
Для автоматизации процессов переключения применяются программируемые контроллеры, управляющие коммутационными устройствами через релейные модули. Это исключает ошибки оператора и позволяет реализовать сложные алгоритмы регулирования в зависимости от нагрузки и состояния сети.

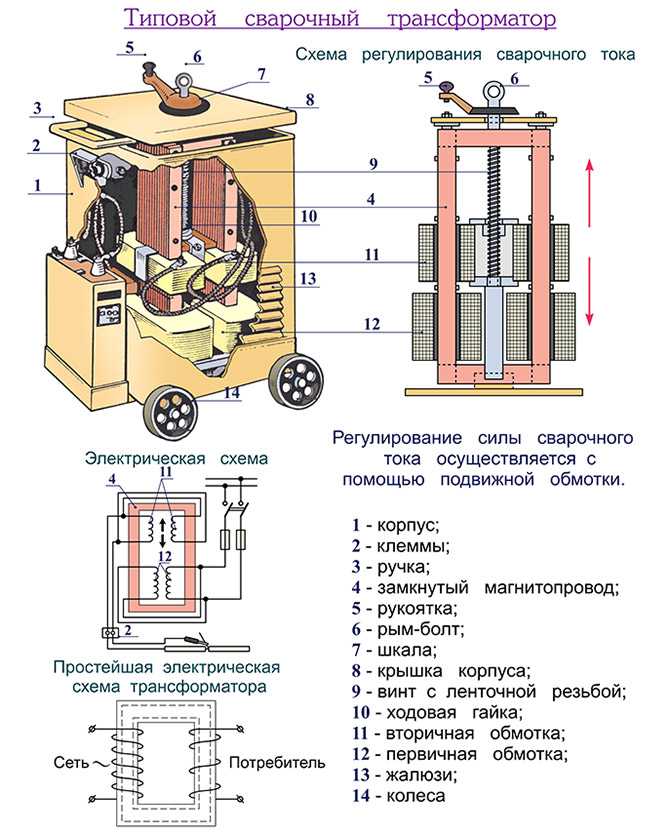

Методы и оборудование для диагностики состояния трансформатора вне основного узла
Для оценки технического состояния трансформатора без вмешательства в его основной узел применяются специализированные методы и приборы. Эти подходы позволяют выявить ранние признаки деградации оборудования, минимизируя риск аварий и внеплановых простоев.
-
Анализ растворенного газа (DGA): Применяется переносной хроматограф, позволяющий выявить концентрации водорода, метана, ацетилена и других газов, образующихся при перегреве, разряде и дуговых процессах. Использование DGA-детекторов с чувствительностью до 1 ppm обеспечивает высокую точность анализа без необходимости отключения трансформатора.
-
Тепловизионное обследование: Инфракрасные камеры с разрешением не менее 640×480 точек и температурной чувствительностью 0,05°C применяются для выявления перегретых соединений на вводах, зажимах и корпусе. Обследование проводится в рабочем режиме трансформатора.
-
Акустическая эмиссия: Ультразвуковые датчики регистрируют сигналы от частичных разрядов, возникающих при дефектах изоляции. Метод позволяет локализовать источник сигнала с точностью до 20 см, даже при отсутствии визуального доступа.
-
Измерение вибрации корпуса: Виброанализаторы фиксируют изменения в спектре механических колебаний, указывающие на ослабление креплений или изменение состояния магнитной системы. Рекомендуется проводить контроль в диапазоне частот от 10 до 1000 Гц.
-
Контроль влажности изоляции: Диэлектрический отклик (FDS) используется для оценки содержания влаги в твердой изоляции. Портативные измерители позволяют проводить экспресс-анализ без необходимости извлечения изоляционных материалов.
Применение перечисленных методов в комплексе позволяет достоверно оценить состояние трансформатора без вскрытия бака или отключения основных узлов. Рекомендуется проводить такие обследования не реже одного раза в год, а при высокой нагрузке – ежеквартально.
Роль и типы внешних систем мониторинга и сигнализации трансформатора
Внешние системы мониторинга и сигнализации трансформаторов играют ключевую роль в обеспечении надежной и безопасной работы оборудования, особенно при высоких уровнях нагрузки и в критических инфраструктурах. Они обеспечивают непрерывный контроль параметров, которые невозможно отследить с достаточной точностью с помощью встроенных датчиков.
Одним из наиболее важных параметров является температура обмоток и масла. Для её контроля применяются термодатчики, подключённые к внешним регистратором температуры с возможностью настройки пороговых значений. При их превышении срабатывает звуковая и световая сигнализация, а также может автоматически активироваться система аварийного отключения.
Газоанализаторы, установленные во внешнем контуре, регистрируют концентрации растворённых газов (DGA-анализ), указывающие на внутренние дефекты – дуговые разряды, перегрев, частичные разряды. Использование DGA-сенсоров особенно рекомендовано на трансформаторах мощностью выше 10 МВА.
Вибродатчики фиксируют аномальные механические колебания, указывающие на износ креплений, деформации обмоток или ухудшение состояния сердечника. Такие системы особенно эффективны на трансформаторах, работающих в условиях повышенной вибрационной нагрузки, например, на подстанциях рядом с железнодорожными узлами.
Системы контроля влажности и давления внутри расширительного бака предотвращают развитие разложений в масле. Датчики устанавливаются вне трансформатора, но соединены с масляной системой через герметичные каналы. Параллельно часто используется система дегазации с обратной связью от датчиков.
Все вышеуказанные датчики подключаются к блоку сбора данных, интегрированному с SCADA-системой предприятия. Обмен данными осуществляется по протоколам Modbus или IEC 61850, обеспечивая мгновенное реагирование операторов на возникающие отклонения.
