Как ровно сварить две трубы встык: пошаговая инструкция

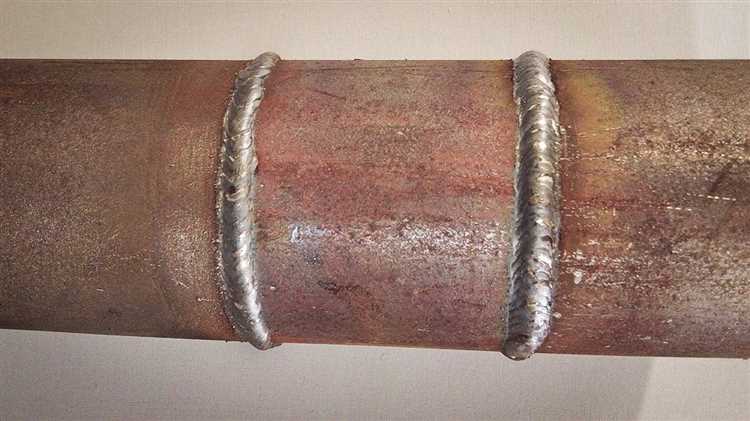

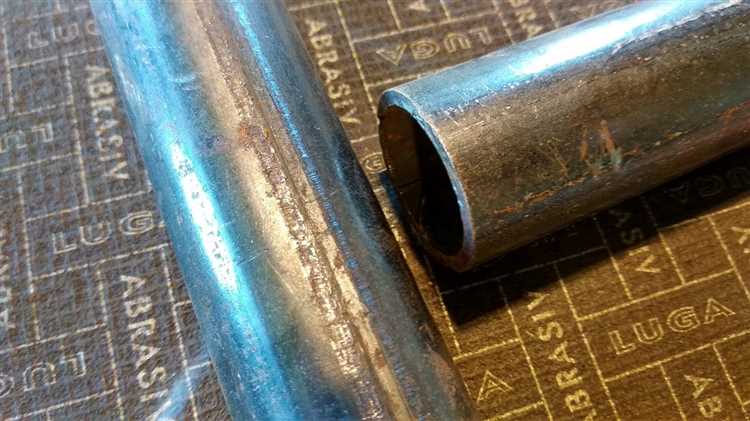

Подготовьте торцы труб: зачистите их до металлического блеска на глубину не менее 3 мм, удалите окалину и грязь при помощи шлифовального круга или напильника.
Проверьте геометрию труб – торцы должны быть перпендикулярны оси трубы с отклонением не более 1°. Используйте угольник и штангенциркуль для точности.
Сделайте фаску под углом 30-37° шириной 2-4 мм, чтобы обеспечить качественное проплавление сварного шва.
Установите трубы в сварочный кондуктор или надежно зафиксируйте струбцинами, чтобы исключить смещение и обеспечить плотное прилегание торцов.
Перед началом сварки нанесите антикоррозионный состав на зону около шва, чтобы минимизировать образование окалины.
Выберите режим сварки в зависимости от толщины трубы: для труб до 4 мм – ток 60-90 А, толщиной 5-10 мм – 100-140 А. Используйте соответствующий сварочный аппарат и электрод с покрытием, рекомендованные для данного типа стали.
Начинайте сварку с точечной прихватки с четырех сторон равномерно, чтобы зафиксировать трубы и предотвратить деформацию.
Выполняйте шов круговыми движениями, поддерживая равномерную скорость и одинаковое расстояние между электродом и поверхностью, чтобы избежать прожогов и непроваров.
При необходимости делайте многослойный шов: первый слой – узкий и глубокий, последующие – более широкие для надежного соединения.
После сварки дайте соединению остыть естественным образом, не охлаждайте водой, чтобы избежать трещин из-за резкого перепада температуры.
Обработайте шов металлической щёткой и удалите сварочную окалину, проверьте шов на наличие трещин и пор с помощью визуального осмотра или дефектоскопа.
Подготовка труб и проверка стыка на ровность
Перед сваркой тщательно очистите концы труб от грязи, ржавчины и масла. Для этого используйте металлическую щетку и ацетон или спирт. Убедитесь, что торцы труб имеют ровный срез под углом 90° с отклонением не более 1 мм на длине 100 мм. При необходимости воспользуйтесь торцовочной пилой или наждачным камнем.
Удалите фаску под углом 15–30° шириной 1,5–3 мм для улучшения проплавления шва. Толщина фаски зависит от толщины стенки трубы – чем толще труба, тем шире фаска. Рекомендуется использовать шаблон или угломер для контроля фаски.
Совместите трубы в стык с зазором 1–2 мм для обеспечения равномерного провара. Зазор измерьте щупом или с помощью тонких металлических полосок. При стыковке избегайте смещения осей – проверьте ровность с помощью уровня или специального сварочного приспособления.
Для окончательной проверки ровности стыка применяйте угломер или лазерный нивелир. При выявлении перекоса более 0,5 мм на длине стыка необходимо повторно выровнять трубы, используя прихватки или струбцины. Пренебрежение ровностью увеличит риск образования трещин и дефектов шва.
Выбор и настройка сварочного аппарата для встыковки труб
Для сварки труб встык подходит аппарат для аргонодуговой сварки (TIG) или аппарат для сварки плавлением с контролем параметров (сварка ПЭ труб методом стыковой сварки). Выбор зависит от материала труб: стальные – TIG с обратной полярностью, полиэтиленовые – специализированный стыковой сварочный аппарат.
Для стали оптимальна мощность аппарата от 150 до 300 А, что обеспечивает устойчивую дугу при толщине стенки 3–10 мм. Для полиэтиленовых труб важна равномерная подача тепла и точный контроль температуры нагрева от 200 до 260 °C.
Настройка аппарата TIG должна включать точную регулировку силы тока в пределах ±5 А, подачу защитного газа (аргона) со скоростью 8–12 л/мин и установку правильного поляритета (обратный для стали). При сварке труб ПЭ нужно контролировать время нагрева, давление и охлаждения согласно диаметру и толщине стенки.
Рекомендуется использовать цифровые аппараты с функцией памяти режимов и возможностью контроля параметров сварки в реальном времени. Это снижает вероятность дефектов шва и обеспечивает равномерность нагрева.
Обязательно проводить предварительный прогрев и очистку торцов труб перед сваркой. Настройка зазора между трубами должна быть минимальной – 0,1–0,3 мм для равномерного проплавления.
При работе с аппаратами для ПЭ труб необходимо следить за ровностью соединения на направляющих приспособлениях и регулировать давление стыковки в пределах 0,2–0,4 МПа, чтобы избежать деформаций.
Использование аппарата с автоматическим контролем скорости сварки гарантирует равномерность шва и минимизацию внутренних напряжений, что особенно важно при сварке толстостенных труб и в условиях ответственного монтажа.
Правильное закрепление труб для предотвращения смещения
Для обеспечения точного стыка труб и предотвращения их смещения во время сварки важно использовать надежное и стабильное крепление. Неправильная фиксация приводит к деформации шва и нарушению геометрии соединения.
- Подготовка места крепления:
- Очистите рабочую поверхность от грязи, масла и ржавчины для улучшения сцепления фиксирующих элементов.
- Обеспечьте ровную и устойчивую платформу без вибраций.
- Использование специальных зажимов:
- Применяйте трубные струбцины с губками, повторяющими форму трубы, чтобы избежать деформации.
- Расположите зажимы по краям и в средней части стыка с шагом не более 15 см.
- Для труб диаметром более 100 мм дополнительно используйте магнитные фиксаторы или специальные монтажные приспособления.
- Контроль параллельности и центровки:
- Перед фиксацией проверьте совпадение осей труб с помощью уровней или штангенциркуля.
- Используйте шаблоны или монтажные приспособления для сохранения ровного зазора между трубами.
- Дополнительные меры:
- При необходимости временно зафиксируйте трубы сварочными прихватками с обеих сторон стыка.
- Избегайте чрезмерного затягивания зажимов, чтобы не вызвать деформацию металла.
Соблюдение этих рекомендаций гарантирует минимальное смещение труб и равномерный сварной шов.
Техника точечного прихваточного сваривания встыка
Перед началом сварки тщательно очистите кромки труб от окалины, грязи и масла с помощью металлической щетки и растворителя. Зазор между трубами должен составлять 0,5–1 мм для обеспечения правильного проплавления и минимизации деформации.
Выставьте трубы на ровной поверхности с помощью прихваток через каждые 50–70 мм, чтобы избежать смещения и скручивания. Для прихваток используйте точечный режим сварочного аппарата с минимально необходимым током, обычно 60–80% от рабочего.
Длительность каждого точечного прихвата должна быть 1,5–3 секунды, в зависимости от толщины стенки трубы: для 3–5 мм – 2 секунды. Слишком длинный прихват вызывает прожог, короткий – недостаточное соединение.
При сварке удерживайте электрод или горелку перпендикулярно к стыку с небольшим наклоном в сторону движения. Движение должно быть плавным, без рывков, чтобы точечные прихваты располагались равномерно.
Контролируйте температуру в зоне сварки – при перегреве металл деформируется и ухудшается качество шва. Для труб толщиной 4 мм используйте промежуток между прихватами 5–7 см, чтобы сохранить стабильность конструкции.
После выполнения прихваток дайте трубе остыть естественным образом, не применяя принудительное охлаждение, чтобы избежать трещин и внутренних напряжений.
Проверьте ровность стыка с помощью уровня или металлической линейки. При необходимости исправьте смещения, ослабив и повторно прихватив проблемные участки.
Проведение основного сварочного шва с контролем температуры
Перед началом сварки обязательно замерьте температуру свариваемых труб. Оптимальный диапазон – 150–250 °C для углеродистых сталей. Температура должна поддерживаться стабильной на протяжении всего процесса, чтобы избежать трещин и пористости.
Используйте пирометр или контактный термометр для контроля температуры в зоне шва. Если температура падает ниже 150 °C, выполните предварительный подогрев участка с помощью газовой горелки или индукционного нагрева.
Сварочный аппарат настройте на параметры, соответствующие толщине и типу металла труб. Для труб диаметром до 100 мм с толщиной стенки 3–5 мм рекомендуется ток 80–120 А при режиме сварки МИГ/МАГ. Для больших диаметров и толщины стенки – увеличьте ток пропорционально.
Начинайте сварку с коротких проходов длиной 3–5 см, чтобы снизить тепловое напряжение и обеспечить равномерный прогрев. После каждого прохода измеряйте температуру и при необходимости корректируйте подогрев.
Поддерживайте скорость сварки 15–25 см/мин. Слишком быстрая сварка приведет к недостаточному проплавлению, а слишком медленная – к перегреву и деформациям.
Завершая шов, снизьте ток на 10–15% для предотвращения прожогов. После окончания сварки проведите контроль температуры зоны охлаждения, она не должна опускаться ниже 100 °C в течение первых 10 минут для исключения образования холодных трещин.
Обработка шва и проверка качества сварки
После сварки стыка необходимо удалить шлак и остатки сварочной проволоки с помощью металлической щетки или специального скребка. Используйте шлифовальную машинку с лепестковым кругом для удаления неровностей и обеспечения ровной поверхности шва. Работайте под углом 15–30°, чтобы не повредить основную трубу.
Толщина шва должна быть равномерной и составлять примерно 1,2–1,5 диаметра проволоки, используемой для сварки. Измерьте толщину шва штангенциркулем или микрометром в нескольких точках по длине соединения.
Проверьте отсутствие трещин, пор и подрезов визуально и с помощью магнетопорошкового или ультразвукового контроля. Для труб из цветных металлов предпочтителен капиллярный метод с применением флуоресцентных или цветных красителей.
Контроль геометрии шва проводят с помощью лекальной линейки или шаблона, чтобы исключить перекосы и завалы выше 1 мм на 1 см длины шва. Любые дефекты требуют устранения путем повторной шлифовки и при необходимости дополнительного провара.
После обработки шва очистите поверхность ацетоном или спиртом, чтобы удалить остатки масла и пыли, что повысит коррозионную стойкость и улучшит адгезию покрытий, если требуется дальнейшая покраска.
Вопрос-ответ:
Как подготовить трубы перед сваркой встык, чтобы соединение получилось ровным и прочным?
Перед сваркой важно тщательно очистить концы труб от загрязнений, ржавчины и масла. Для этого можно использовать металлическую щётку или наждачную бумагу. Затем нужно аккуратно снять фаску под углом примерно 30-45 градусов по всему периметру, чтобы сварной шов лучше проникал внутрь и обеспечивал надёжное соединение. После подготовки поверхность должна быть сухой и чистой, иначе качество сварки ухудшится.
Какие инструменты и материалы понадобятся для точного соединения труб встык?
Для работы потребуются: сварочный аппарат (обычно — инвертор), электроды или сварочная проволока в зависимости от типа сварки, угольник и рулетка для замеров, сварочные зажимы или прихваты для фиксации труб, металлическая щётка для очистки, а также защитное оборудование — маска, перчатки и спецодежда. Важно использовать ровные и чистые трубы, чтобы избежать перекосов и дефектов в сварном шве.
Как обеспечить точное совмещение двух труб по оси при сварке встык?
Для точного совмещения применяют прихватки — небольшие сварочные точки, которые фиксируют трубы на нужном расстоянии и положении. Перед этим можно использовать специальные зажимы или струбцины, которые удерживают трубы параллельно друг другу. Также стоит проверить положение угольником, чтобы избежать перекосов. Важно не делать сразу полный шов, а сначала выполнить несколько прихваток с равномерным распределением по окружности.
Какие этапы сварки труб встык нужно выполнить, чтобы шов получился ровным и без дефектов?
Сначала подготавливают трубы: очищают и снимают фаску. Затем трубы фиксируют в нужном положении с помощью прихваток. После этого выполняют сварку, начиная с одной стороны и постепенно перемещаясь по окружности, чтобы избежать деформаций. Лучше варить несколькими проходами — первый тонкий слой, затем основной шов. После каждого прохода шов нужно очищать от шлака. В конце проводят контроль качества — проверяют отсутствие трещин, равномерность и сплошность шва.
Какие ошибки чаще всего допускают при сварке двух труб встык и как их избежать?
Часто встречаются следующие ошибки: недостаточная подготовка поверхностей (грязь и ржавчина), неправильный угол снятия фаски, неплотное совмещение труб, чрезмерное или недостаточное количество прихваток, слишком быстрое или медленное движение сварочной горелки. Чтобы избежать проблем, нужно тщательно готовить трубы, следить за положением и надёжностью фиксации, равномерно распределять прихватки и соблюдать правильную скорость сварки. Также важно соблюдать режимы сварки, рекомендованные для выбранного материала и толщины труб.
Как правильно подготовить трубы перед сваркой встык, чтобы стык получился ровным и прочным?
Подготовка труб — это важный этап, который влияет на качество сварного шва. Сначала нужно очистить торцы труб от грязи, ржавчины и масла. Лучше всего использовать металлическую щётку или шлифовальную насадку. После этого торцы нужно аккуратно обработать под углом 30–45 градусов, чтобы создать фаску, что обеспечит хорошее проплавление шва. Трубы должны быть ровно подогнаны друг к другу без зазоров. Если нужно, используйте струбцины или специальные приспособления, чтобы зафиксировать детали в правильном положении. Такой подход поможет избежать перекосов и обеспечит прочный и ровный стык.
Какие параметры сварки и последовательность действий помогают добиться ровного и качественного шва при сварке труб встык?
Для сварки труб встык обычно применяют метод дуговой сварки с защитным газом. Сначала выставляют ток и напряжение согласно толщине металла: для тонких труб лучше использовать меньший ток, чтобы избежать прожогов. Затем проводят точечную прихватку с нескольких сторон, чтобы зафиксировать трубы и предотвратить смещение. Далее выполняют основной шов, плавно двигая электрод или горелку вдоль стыка. Важно держать стабильную скорость и поддерживать одинаковое расстояние между электродом и поверхностью трубы. При необходимости делают несколько проходов, каждый из которых следует очистить от шлака перед следующим. Такой порядок действий поможет получить ровный, гладкий и прочный сварной шов.
