Собрать качели из металла без использования сварочного аппарата и сложных чертежей вполне реально. Это подход для тех, кто имеет базовые навыки обращения с инструментом, но не располагает оборудованием для сварки. Вместо сварных швов используются болтовые соединения и готовые элементы крепежа, которые можно найти в любом строительном магазине.

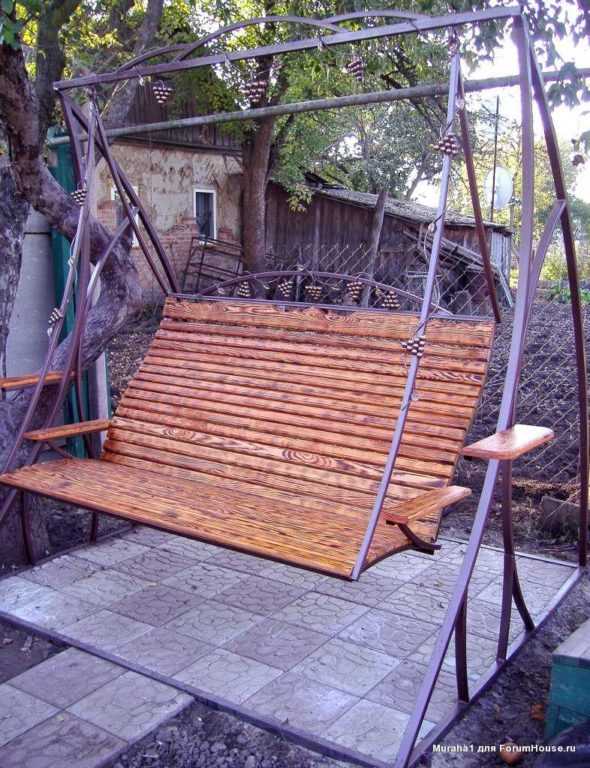

Для каркаса подойдут металлические трубы с толщиной стенки не менее 2 мм. Оптимальный диаметр – 40–50 мм для вертикальных и горизонтальных элементов. Конструкция в форме буквы «А» с перекладиной обеспечивает устойчивость и распределение нагрузки. Все детали соединяются между собой с помощью уголков, пластин и болтов М10–М12 с шайбами и гайками с нейлоновыми вставками.

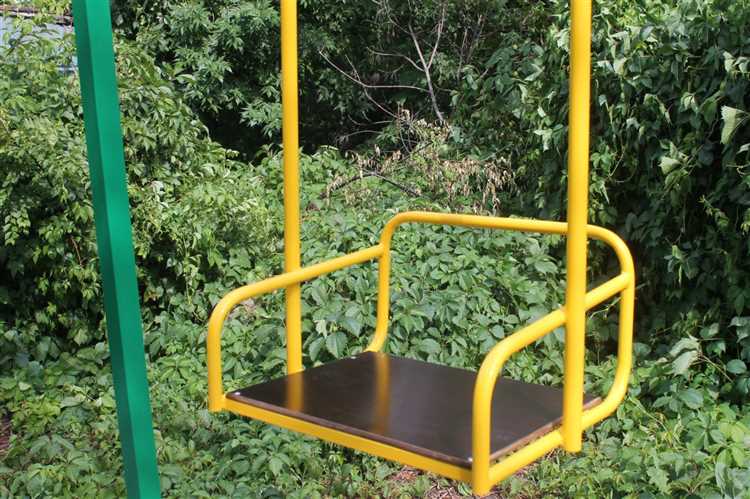

В качестве сиденья можно использовать деревянные доски толщиной от 25 мм, закреплённые на металлических уголках или профильной трубе. Подвесы – готовые цепи с карабинами или прочный капроновый канат диаметром не менее 12 мм. Для крепления подвеса к перекладине подойдут хомуты-стяжки с проушинами или рым-болты, вкрученные через усиливающие пластины.
Перед началом работ важно проверить, выдерживает ли площадка под установку вес конструкции и нагрузку от качающегося веса. Поверхность должна быть ровной, предпочтительно – бетонная плита, утрамбованный гравий или плотный грунт с опорными плитами под стойки. Металлические элементы необходимо покрыть антикоррозийным составом или грунтом с последующей покраской, чтобы продлить срок службы качелей.
Выбор подходящих металлических труб и соединений без сварки
Для сборки качелей без сварки подходят круглые и профильные трубы из стали с толщиной стенки не менее 2 мм. Оптимальный наружный диаметр круглых труб – 42–48 мм. Профильные трубы лучше выбирать сечением 40×40 или 50×50 мм. Металл должен быть без следов ржавчины и вмятин, особенно в местах предполагаемой стыковки.
Для устойчивости конструкции стойки и перекладина должны быть одинакового сечения. Если использовать разные размеры, прочность узлов снижается. Допустимо комбинировать круглые и профильные трубы только при наличии совместимых крепёжных элементов.
Без сварки можно использовать стальные хомуты, болтовые стяжки, угловые зажимы и мебельные соединители. Наиболее надёжны оцинкованные хомуты с винтовой затяжкой. Для угловых соединений подойдут мебельные уголки толщиной от 3 мм с болтовым креплением минимум на два болта М8 с каждой стороны.
Для вертикальных и горизонтальных соединений труб используйте перфорированные монтажные пластины из стали толщиной 2–3 мм. Пластины должны плотно прилегать к трубам. Крепление – болты с шайбами и гайками с нейлоновыми вставками, предотвращающими самопроизвольное раскручивание.
Все соединения необходимо усиливать дополнительными стяжками – например, диагональными распорками из той же трубы, крепящимися на болты с двух сторон. Это исключает расшатывание при нагрузке и увеличивает срок службы конструкции.
Способы крепления элементов конструкции с помощью болтов и хомутов

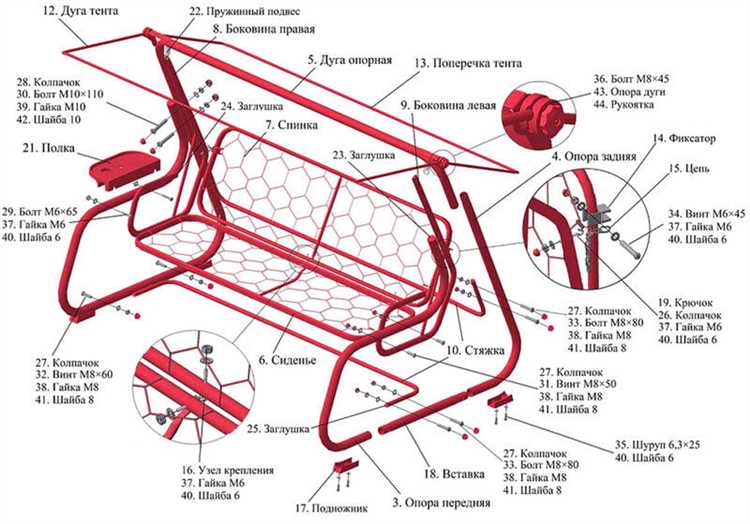

Для сборки металлических качелей без сварки применяются резьбовые соединения и зажимы, обеспечивающие достаточную жёсткость конструкции. Основной упор делается на использование болтов с гайками и металлических хомутов с винтовыми зажимами.
При соединении несущих труб по типу «труба в трубу» используются стяжные болты. Диаметр болта подбирается с учётом толщины стенки трубы: для труб Ø40–50 мм подходят болты М8–М10 с шайбами увеличенного диаметра. Чтобы избежать проворачивания элементов, сверлятся сквозные отверстия и фиксируются минимум двумя болтами с противоположных сторон.
Для крепления перекладины к опорным стойкам под углом применяются хомуты с двумя прижимными половинами. Лучше выбирать модели из оцинкованной стали с усиленной резьбой. При нагрузке на качели более 80 кг допустимо использовать двойные хомуты или дублировать соединение болтами через предварительно просверленные отверстия.
Сиденье фиксируется через проушины или монтажные уголки, прикрученные болтами М6 к металлическому профилю. В местах опоры качающегося узла ставятся шайбы-гроверы для компенсации вибрации. Гайки фиксируются с контргайками либо самоконтрящимися вариантами (с нейлоновой вставкой).
Для сборки П-образной рамы без сварки удобно использовать крепёжные скобы с отверстиями под болты. Они обжимают трубу и позволяют соединять горизонтальные и вертикальные элементы без осевого смещения.
При сборке важно избегать перекоса. Все отверстия сверлятся строго по месту, с точной разметкой, используя сверло на 0,5 мм меньше диаметра болта, затем дорабатываются напильником под плотную посадку.
Как рассчитать габариты и устойчивость без использования чертежей
Высота качелей для взрослого – 2,2–2,5 метра. Этого достаточно, чтобы при раскачивании не было риска удара ногами о землю. Для детей – от 1,8 до 2,1 метра. Ширина перекладины – минимум 1 метр на одно сиденье плюс 20–30 см запаса по краям. Для двухместных качелей – 2,2–2,5 метра.

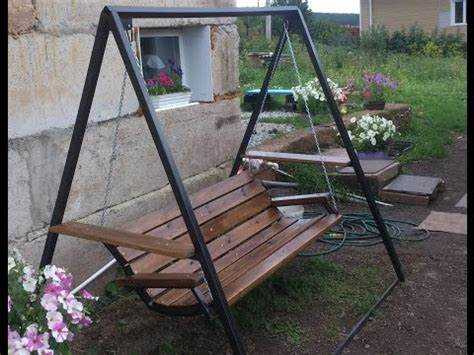

Глубина опоры – 120–150 см между передними и задними ногами конструкции. Это обеспечивает устойчивость без бетонного фундамента. Угол наклона опор – 20–25 градусов от вертикали. Такой наклон снижает боковую раскачку.
Минимальный диаметр круглой трубы для стоек – 42 мм, толщина стенки – не менее 2 мм. При использовании профтрубы – 40×40 мм с толщиной 2 мм. Горизонтальная перекладина – из трубы не тоньше 48 мм.
Чтобы проверить устойчивость, центр тяжести всей конструкции должен находиться внутри прямоугольника, образованного точками опоры. При равномерной нагрузке на сиденье (до 100 кг) качели не должны сдвигаться или наклоняться при амплитуде до 30°.
Длину ножек рассчитывают исходя из высоты и угла наклона. Например, при высоте 2,3 м и угле 25° длина каждой ноги будет около 2,5 м. Убедиться в точности помогает простая проверка на месте – макет из реек и верёвок позволяет отследить геометрию без чертежа.
Подбор безопасного подвеса и креплений для сиденья качелей
Надёжность подвеса определяет устойчивость всей конструкции. При самостоятельной сборке без сварки критично правильно выбрать крепёж и подвесные элементы, чтобы исключить риск разрыва или деформации.
- Цепи: Используются оцинкованные сечением не менее 5 мм. Предпочтительно звенья с замком или заводской сваркой. Разрывное усилие – от 400 кг на каждую цепь.
- Канаты: Синтетические с сердечником (полиамид, полиэстер), диаметр – от 12 мм. Натуральные материалы не применяются – подвержены гниению и растяжению.
- Тросы: Стальные в ПВХ-оплётке, не менее 4 мм. Обязательно использование коушей и зажимов (не менее двух на один конец).
Для крепления к перекладине и сиденью применяются следующие варианты:
- Карабины с муфтой: Диаметр – от 8 мм. Допускаются только сертифицированные по ГОСТ или DIN. Без муфты использовать нельзя.
- Шарнирные подвесы (проушины): Из нержавеющей стали или оцинкованной стали толщиной от 4 мм. Крепятся через болты М10–М12 с гайками и шайбами.
- Анкерные болты с кольцом: Минимальная глубина анкеровки – 60 мм, диаметр – от 10 мм. Используются при креплении к бетонному основанию.
Место крепления к сиденью должно обеспечивать равномерную нагрузку. Рекомендуется использовать металлические уголки или проушины с двумя точками фиксации на каждом конце сиденья. Все соединения обязательно проверяются на отсутствие люфта после затяжки.
Сборка рамы качелей на ровной поверхности без специального инструмента
Для сборки потребуется оцинкованный профиль 40×40 мм длиной 3 м – 4 штуки для стоек и перекладины, болты М8 длиной 60 мм с гайками и шайбами – по 8 штук на соединение, а также металлические уголки 50×50 мм – по 2 на каждое соединение. Из инструментов – только дрель, сверло по металлу Ø8 мм, разводной ключ и рулетка.
Работу начинать на ровной плите или листе фанеры, чтобы исключить перекосы. Сначала уложить две стойки под углом 60° к основанию, верхние концы стыкуются через уголок с перекладиной. Сверлить отверстия строго по центру профиля, отступив от края 40 мм. Болты устанавливать с наружной стороны, фиксировать с шайбами с обеих сторон. Без уголка жесткость соединения будет недостаточной.
После сборки первой боковой части аналогично собрать вторую. Затем соединить обе части между собой перекладиной, контролируя симметрию. Диагональные замеры между нижними концами стоек должны совпадать с точностью до 2 мм.
Если профиль прогибается под нагрузкой, дополнительно установить горизонтальные стяжки между нижними концами стоек из той же трубы и закрепить их теми же болтами через уголки.
Все соединения нужно затягивать вручную, не допуская люфта. После сборки качели остаются устойчивыми даже без бетонирования основания, если собраны на жестком покрытии и обеспечена точная геометрия конструкции.
Обработка металла от коррозии и защита конструкции на открытом воздухе
Перед сборкой конструкции металл необходимо очистить от ржавчины и загрязнений. Для этого применяют металлическую щетку или наждачную бумагу зернистостью 80-120. Затем поверхность обезжиривают с помощью уайт-спирита или спиртового раствора.
Для защиты металла от коррозии рекомендуется использовать грунтовку на основе цинка. Она обеспечивает катодную защиту и снижает вероятность образования ржавчины. Наносить грунтовку следует в два слоя с интервалом высыхания не менее 2 часов.
После грунтовки конструкцию покрывают атмосферостойкой краской. Оптимальны полиуретановые или акриловые составы с повышенной устойчивостью к ультрафиолету и влаге. Толщина слоя должна быть не меньше 40 мкм, что обеспечит надежную защиту при эксплуатации на улице.
Особое внимание уделяется торцам и стыкам, так как именно здесь происходит интенсивное накопление влаги. Для дополнительной защиты можно обработать их герметиком на силиконовой основе.
Регулярный осмотр и обновление лакокрасочного покрытия каждые 2-3 года продлит срок службы конструкции. В местах повреждений краски необходимо сразу проводить локальный ремонт с повторной обработкой грунтовкой и краской.
Вопрос-ответ:
Как можно собрать качели из металла без применения сварки и чертежей?
Для создания таких качелей подойдет использование готовых металлических труб с резьбовыми соединениями, болтов и крепежных элементов. Сначала выбирают подходящий комплект деталей, затем собирают каркас с помощью гаек и болтов, обеспечивая прочность конструкции. Для подвеса сиденья можно использовать цепи или стропы с карабинами. При этом никаких сложных схем не требуется — достаточно соблюдать простую последовательность монтажа и следить за надежностью креплений.
Какие материалы лучше использовать для изготовления сиденья качелей из металла без сварки?
Для сиденья хорошо подойдут деревянные доски, которые легко закрепить на металлическом каркасе с помощью специальных хомутов или крепежных уголков. Можно также применить плотный пластик или фанеру, которые выдержат нагрузку и не деформируются. Главное — выбрать материал, устойчивый к внешним воздействиям, чтобы сиденье долго служило на улице и не требовало частого ремонта.
Насколько надежна конструкция металлических качелей, собранных без сварки, по сравнению с традиционными?
Такие качели могут быть достаточно крепкими, если правильно подобрать детали и внимательно затянуть все соединения. Болтовые и резьбовые соединения обеспечивают хорошую жесткость, а при необходимости их легко подтянуть или заменить. Однако по прочности сварной конструкции они обычно уступают, особенно в местах повышенной нагрузки. Тем не менее, для личного использования в саду или на даче такая конструкция показывает хорошую устойчивость и долговечность.
Какие инструменты потребуются для сборки металлических качелей без сварки и чертежей?
Основной набор включает гаечные ключи разных размеров или разводной ключ, отвертку для крепежа саморезов или болтов, уровень для проверки ровности конструкции и рулетку для замеров. При необходимости может понадобиться ножовка по металлу для подгонки длины труб. Инструменты несложные и часто есть в домашнем хозяйстве, что позволяет собрать качели самостоятельно без привлечения специалистов.
