Рельсы, снятые с эксплуатации или оставшиеся после строительных работ, могут стать основой для множества полезных конструкций в частном хозяйстве. Их высокая прочность, стойкость к деформации и долговечность делают их универсальным материалом, особенно там, где требуется устойчивость к ударным и статическим нагрузкам.
Наиболее распространённый вариант применения – изготовление наковален и опорных тумб. Например, рельса типа Р-50 (масса 50 кг/м) длиной 60 см весит около 30 кг и обеспечивает достаточную инерционную массу для работ с металлом. Поверхность головки можно шлифовать и закалить, получив полноценную рабочую зону для кузнечных или слесарных операций. Подошва рельсы используется для крепления к массивной деревянной или бетонной основе.
В мастерской рельс можно использовать как направляющую для самодельных станков. Благодаря точной геометрии и жёсткости, рельсовая направляющая обеспечивает стабильное перемещение кареток, особенно при работе с деревообрабатывающими фрезерами или сварочными манипуляторами. Для этого подойдут участки рельс длиной от 1 до 2 метров, установленные строго параллельно на опорах.
Для хозяйственных нужд рельсы применяются в качестве стоек, поперечин и анкеров. Например, при строительстве навесов и теплиц отрезки рельс длиной 1,2–1,5 м забиваются в землю и служат жёстким основанием для сварного каркаса. Рельсы не подвержены гниению, выдерживают нагрузки от снега и ветра, не требуют частой замены, в отличие от деревянных опор.
Также рельсы используют для изготовления прессов, домкратных станин и даже тисков. За счёт высокой твёрдости рельсовая сталь выдерживает значительные точечные усилия, что важно при сжатии деталей. Для таких задач лучше применять короткие массивные отрезки, укреплённые на бетонном основании или в металлокаркасе.

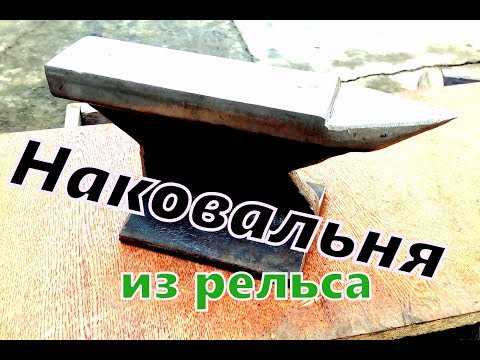

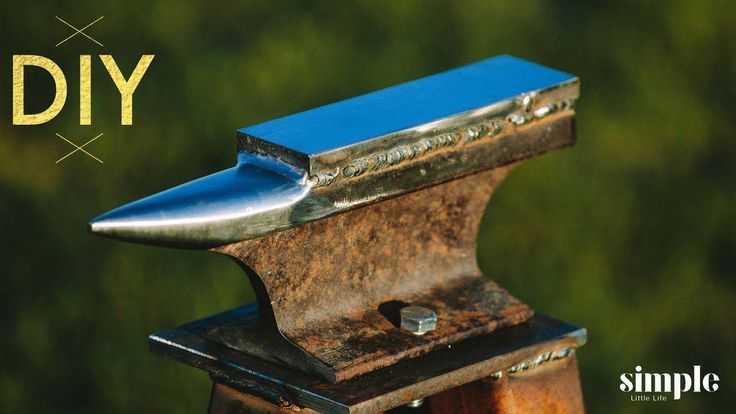

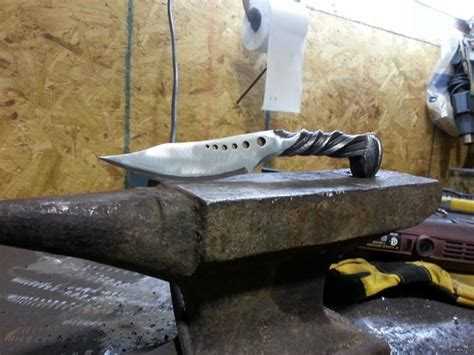

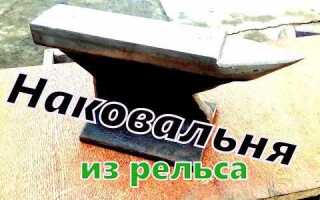

Как использовать обрезки рельсы в качестве наковальни
Для наковальни подходит обрезок рельсы длиной от 25 до 60 см. Оптимальный вес – от 15 до 35 кг. Лучшие варианты – старые рельсы Р50 или Р65, так как они имеют высокую твёрдость (до 300 HB) и выдерживают ударные нагрузки.
Перед использованием рельсу необходимо зачистить болгаркой от ржавчины и остатков шпалочных скоб. Рабочая поверхность выравнивается лепестковым диском или шлифовальным кругом. При необходимости торец закаляют: прогрев до 850 °C с последующим охлаждением в масле. Это повышает устойчивость к деформации.
Устойчивость важна: рельсу крепят сваркой или болтами к массивной деревянной колоде (дуб, ясень, не менее 30×30 см сечением). Высота подставки подбирается так, чтобы кулак опущенной руки находился на уровне рабочей поверхности.
Шейка рельсы используется для гибки и правки. Головка подходит для клёпки, расковки и вытяжки. При желании в теле рельсы сверлят отверстие под квадрат хвостовика кузнечного инструмента (шляпочник, пробойник).
Для сварочных работ наковальню из рельсы можно оборудовать боковым отводом заземления, подключив его к корпусу аппарата. Это уменьшает просадки тока и повышает качество шва при молоточном закреплении деталей.
Хранить наковальню следует в сухом помещении. При появлении следов коррозии поверхность обрабатывается преобразователем ржавчины и смазывается техническим вазелином или солидолом.
Изготовление тисков и зажимов на основе железнодорожной рельсы
Для изготовления тисков используют участки рельса типа Р50 или Р65 длиной от 300 до 500 мм. Головка рельса служит подвижной или неподвижной губкой. Основание рельсы используется как корпус или опорная платформа. Заготовку очищают от ржавчины, шлифуют поверхности соприкосновения деталей.
Подвижную губку изготавливают из обрезка рельса, швеллера или стальной пластины толщиной не менее 10 мм. Механизм перемещения реализуется винтом М20–М24 с трапецеидальной резьбой. Подходящая гайка вваривается в корпус. Винт фиксируется на подвижной губке с помощью втулки и упорного подшипника. Рукоятка изготавливается из арматуры Ø12–14 мм длиной 200–250 мм.
Для зажимов применяют обрезки рельсов высотой до 150 мм. Головка рельса выполняет роль опорной поверхности. В теле сверлят отверстия Ø14–16 мм под резьбовые шпильки или болты, через которые зажим крепится к верстаку. Прижимная планка вырезается из стали толщиной 8–10 мм, в ней нарезается резьба под болт прижима М12 или М14. Для повышения сцепления контактные поверхности насечивают зубилом или шлифуют до шероховатости Rz 80–120.
Закалка рабочих поверхностей проводится точечно – газовой горелкой до температуры 850–900 °C с последующим охлаждением в масле. Это увеличивает износостойкость, не вызывая коробления всей конструкции. Перед покраской рельс обезжиривается ацетоном, окрашивается грунтом ГФ-021 и алкидной эмалью.
Применение рельсы в качестве направляющей при сварочных работах
Рельса, благодаря своей геометрии и массе, используется как жёсткая направляющая при сварке длинных прямолинейных швов. Её применяют для стабилизации ручного перемещения сварочного аппарата или горелки при сварке углеродистых и низколегированных сталей толщиной от 3 до 20 мм.
- Рекомендуемая длина рельсы – от 500 мм до 1500 мм. Более короткие участки не обеспечивают достаточной направляющей функции, длинные – неудобны в обращении.
- Оптимальная масса рельсы на отрезке 1 м – 25–40 кг. Это исключает её смещение во время работы без необходимости дополнительного крепления.
- Поверхность, по которой движется сварочная каретка или горелка, должна быть тщательно зачищена от ржавчины и окалины. Допускается шлифовка до получения постоянного контакта по всей длине.
- При сварке полуавтоматом (MIG/MAG) рельса служит направляющей для роликовой каретки. Расстояние от шва до рельсы – 10–15 мм. Каретка фиксируется винтовыми зажимами.
- При ручной дуговой сварке электродом (ММА) рельсу используют как упор для запястья или как ограничитель длины дуги. Для этого вблизи зоны шва монтируются ограничительные пластины толщиной 5–8 мм.
- Во избежание коробления при длительной сварке рельсу желательно устанавливать на керамические прокладки толщиной 3–5 мм с интервалом 300–400 мм.
- В условиях серийного производства можно использовать рельсу как часть самодельной направляющей системы с роликами, обеспечивающей равномерную скорость сварки до 250 мм/мин.
После завершения работ рельсу необходимо очищать от брызг металла, особенно если применяется сварка с CO2. При необходимости используется медный антиадгезионный спрей для сохранения рабочей поверхности.
Рельса как основание для прессов и домкратов в гараже
Отрезки рельс типа Р43 и Р50 применяются в качестве устойчивого основания под гидравлические прессы и домкраты, особенно при работе с кузовными элементами и подшипниковыми узлами. Масса одного метра рельсы Р50 – около 51 кг, что обеспечивает необходимую инерционную массу и исключает смещения при нагрузке до 10 тонн.
Для установки пресса достаточно закрепить рельсу длиной 70–100 см на бетонном полу анкерами М12 или М16 с шагом не более 25 см от края. В качестве прокладки между рельсой и полом рекомендуется использовать листовой резиновый демпфер толщиной 5–8 мм для компенсации вибраций.
Домкраты типа бутылочных и подкатных можно использовать совместно с горизонтально уложенной рельсой, если последняя жестко зафиксирована. Благодаря высокой прочности стали марки Р65, допустимы точечные нагрузки до 15 тонн без деформации опорной поверхности.
Перед монтажом следует очистить рельсу от окалины и ржавчины, провести антикоррозийную обработку грунтом ГФ-021 или аналогом. При необходимости можно выполнить торцевое сверление рельсы под штифты фиксации оборудования, используя твердосплавные сверла по металлу с охлаждением.
Рекомендация: избегать установки оборудования на рельсы без фиксации – возможен сдвиг при неравномерной нагрузке. Для повышения безопасности допускается сварка монтажных площадок к телу рельсы с последующей шлифовкой сварных швов.
Создание упоров и ограничителей из рельсы для деревообработки
Старые рельсы типа Р24 или Р33 подходят для изготовления жёстких и долговечных упоров, особенно при работе с фуганками и торцовочными станками. Благодаря высокой массе и геометрической стабильности рельса может заменить чугунные направляющие в самодельных приспособлениях.
Для упора оптимально использовать рельсу длиной 500–800 мм. Боковую грань головки шлифуют до прямолинейности с допуском не более 0,1 мм на всю длину. Если требуется регулируемый упор, в подошву сверлят отверстия Ø10 мм под болты М8 и нарезают резьбу. Через них упор фиксируется к плите или станине с помощью барашковых гаек.
При изготовлении ограничителей торцевой рез блокируется срезом рельсы, установленным вертикально. Для фиксации используют струбцины или болтовое крепление через отверстия в основании. Головка рельса выдерживает ударные нагрузки без деформации, что актуально при работе с тяжёлыми заготовками.
Если требуется линейный ограничитель, профиль рельсы устанавливают вдоль направления подачи. Для выравнивания используют регулируемые опоры из резьбовых шпилек и гаек М12, ввинченных в раму верстака. Установка с выверкой по уровню обеспечивает параллельность с отклонением не более 0,2 мм на метр.
Перед использованием поверхность рельсы очищается от ржавчины и окалины. Для защиты от коррозии применяют машинное масло или составы на основе воска. При необходимости рабочую грань можно фрезеровать или прошлифовать на станке с магнитной плитой.
Как закрепить рельсу на верстаке для безопасного использования
Перед монтажом поверхность верстака должна быть ровной и очищенной от грязи и масла. Рельсу укладывают строго по уровню с помощью строительного уровня с точностью не хуже 1 мм на метр, чтобы исключить перекос при работе с инструментами, прикрепленными к рельсе.
Для предотвращения глухой посадки и возможных деформаций под головки болтов рекомендуется использовать металлические шайбы диаметром не менее 25 мм. Для обеспечения устойчивости крепежа применяют контргайки или фиксирующие шайбы с зубцами, которые предотвращают самопроизвольное отворачивание в условиях вибрации.
Если верстак выполнен из древесины, перед сверлением отверстий рекомендуется просверлить направляющие отверстия меньшего диаметра – на 1–1,5 мм меньше основного болта, чтобы избежать раскола материала. Для дополнительной жесткости под рельсу подложите металлическую полосу толщиной 3–5 мм, распределяющую нагрузку.
Рекомендуется периодически проверять затяжку крепежа – минимум раз в месяц, особенно при интенсивной эксплуатации, чтобы своевременно устранить ослабление и сохранить безопасность работы.
Вопрос-ответ:
Как можно использовать старые рельсы в домашнем хозяйстве?
Старые рельсы часто применяют в хозяйстве для создания прочных опор и каркасов. Их используют в строительстве теплиц, заборов и навесов. Благодаря высокой прочности и устойчивости к нагрузкам рельсы подходят для изготовления станков или подпорок в мастерской. Также из них делают настилы для временных мостков и даже элементы мебели в сельском интерьере.
Какие особенности нужно учитывать при обработке рельсового проката в мастерской?
При работе с рельсами важно учитывать их большой вес и прочность стали. Для резки используют специализированные режущие инструменты, например, плазменные или газовые резаки. Перед обработкой поверхность лучше очистить от ржавчины и загрязнений. При сверлении отверстий следует применять бурильные станки с повышенной мощностью и охлаждением, так как металл очень твердый. Безопасность также играет роль: нужна защита глаз и рук из-за вероятности искр и осколков.
Можно ли использовать рельсы в качестве направляющих для самодельного подъемника?
Да, рельсы подходят для изготовления направляющих систем в подъемниках благодаря своей точной форме и жесткости. Они обеспечивают стабильное и плавное движение подъемного механизма. Однако важно правильно закрепить рельсы на основе и обеспечить их параллельность. Также потребуется регулярное техническое обслуживание, чтобы избежать заеданий и износа. Такие конструкции часто используют в мастерских для подъема тяжелых деталей.
Какие преимущества рельсы дают в мастерской по сравнению с обычными металлическими профилями?
Рельсы выделяются своей конструкцией, которая рассчитана на высокие нагрузки и обеспечивает устойчивость к деформациям. В отличие от обычных профилей, они имеют четко определённую форму и жесткие ребра, что делает их более надежными при создании каркасов и направляющих. Благодаря большему весу рельсы уменьшают вибрации в станках и механизмах. Их можно легко закрепить с помощью стандартных болтов и хомутов, что упрощает монтаж и демонтаж.
