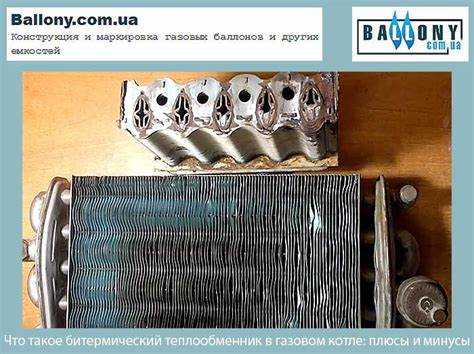

Что такое битермический теплообменник в газовом котле

Битермический теплообменник представляет собой конструкцию, в которой контуры отопления и горячего водоснабжения объединены в один узел. Это позволяет одновременно нагревать теплоноситель и воду для ГВС, что особенно актуально для настенных двухконтурных котлов мощностью до 35 кВт. Внутренний контур предназначен для ГВС, наружный – для отопления. Разделение потоков обеспечивается за счёт разных направлений движения воды и различной толщины стенок трубок.

Ключевое преимущество – компактность. Один теплообменник занимает меньше места, чем два раздельных. Это упрощает компоновку оборудования внутри корпуса котла и снижает стоимость агрегата. Однако на практике битермические системы требуют стабильного качества воды: образование накипи происходит быстрее, особенно при частом использовании ГВС. Жёсткая вода ускоряет засорение внутреннего контура, что приводит к снижению КПД и необходимости в регулярной очистке.

При выборе котла с битермическим теплообменником стоит учитывать объём потребления горячей воды. Для одного-двух водоразборных точек и умеренного расхода такая конструкция подходит. В системах с высокими пиковыми нагрузками рекомендуется использовать котлы с раздельными теплообменниками, которые лучше справляются с резкими перепадами температур и давлений.

Для продления срока службы битермического теплообменника рекомендуется установка фильтра механической очистки на входе в котёл и регулярная промывка теплообменника растворами на основе лимонной или фосфорной кислоты. Также желательно контролировать температуру подачи ГВС: перегрев способствует интенсивному образованию отложений.

Принцип работы битермического теплообменника и отличие от раздельного

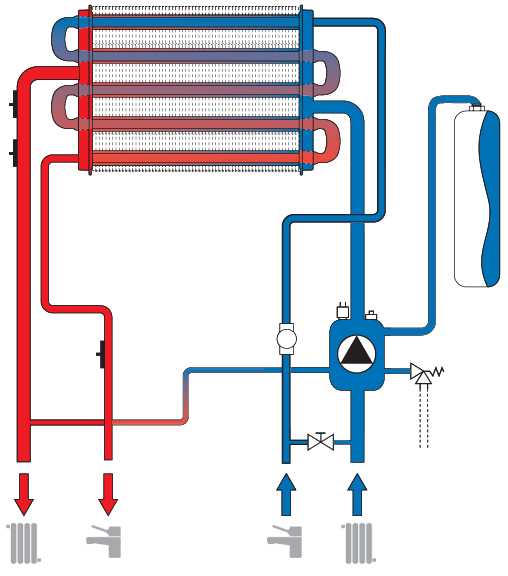

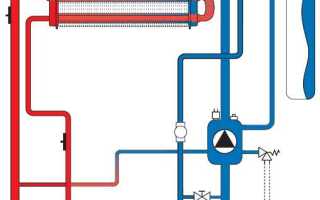

Битермический теплообменник представляет собой один общий контур, в котором одновременно нагреваются теплоноситель для отопления и вода для ГВС. Конструкция выполнена в виде двух концентрических трубок: внутренняя отвечает за горячее водоснабжение, внешняя – за отопление. Горелка нагревает корпус, передавая тепло обоим контурам через общую поверхность теплообменника.

Такой принцип уменьшает количество узлов и упрощает гидравлику системы. Нет необходимости в трехходовом клапане, что снижает риск поломок и упрощает обслуживание. При открытии крана горячей воды автоматика переключает приоритет на ГВС, прекращая циркуляцию теплоносителя в отопительном контуре. Переход происходит быстрее, чем в системах с раздельными теплообменниками.

Раздельный тип использует два отдельных теплообменника: основной – для отопления, вторичный пластинчатый – для ГВС. Трехходовой клапан направляет поток теплоносителя к нужному элементу. Это увеличивает массу оборудования и усложняет конструкцию. Однако такой подход снижает риск образования накипи в контуре отопления, так как через него не проходит вода из водопровода.

В битермических системах часто наблюдается ускоренное образование накипи из-за контакта теплообменника с жесткой водой. При выборе такого варианта важно учитывать качество водопроводной воды и необходимость установки фильтров или системы умягчения.

Раздельная схема предпочтительна при высокой нагрузке на ГВС, особенно в домах с несколькими водоразборными точками. Битермический вариант подходит для компактных котлов с невысокими требованиями к объему горячей воды.

Как влияет конструкция битермического теплообменника на нагрев воды и отопление

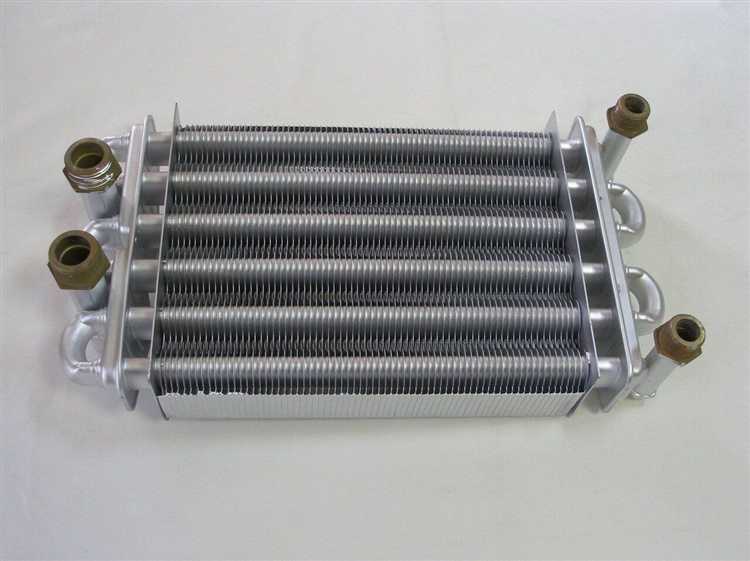

Битермический теплообменник объединяет контуры ГВС и отопления в одном корпусе, что определяет особенности работы системы. Основной трубчатый элемент выполнен из меди с внутренними ребрами для увеличения площади теплообмена. Один контур обслуживает циркуляцию теплоносителя, второй – водопроводную воду. Это упрощает конструкцию котла, но накладывает ограничения на эффективность регулирования температуры в каждом контуре.

При открытии крана горячей воды приоритет отдается ГВС: трехходовой клапан отключает отопительный контур, и весь поток тепла направляется на нагрев проточной воды. Такой принцип ускоряет получение горячей воды, но в холодное время года может вызывать кратковременное остывание радиаторов при частом водоразборе.

Диаметр каналов в битермическом теплообменнике меньше, чем в раздельных моделях, что повышает риск образования накипи. Особенно быстро она накапливается при работе на жесткой воде и при температуре свыше 60 °C. Это приводит к ухудшению теплопередачи и снижению КПД. Рекомендуется установка фильтров и периодическая промывка слабыми кислотными растворами.

Малый объем теплообменника ограничивает тепловую инерцию системы: вода нагревается быстрее, но температура может колебаться при нестабильном давлении или нерегулярном потреблении. При подборе котла с битермическим теплообменником важно учитывать пиковую нагрузку по ГВС и площадь отопления. Для квартир до 80 м² и двух точек водоразбора такая конструкция оправдана.

Отсутствие гидравлической развязки между контурами увеличивает чувствительность системы к загрязнениям. Для снижения износа компонентов рекомендуется не превышать рекомендуемое давление в контуре отопления (обычно до 1,5–2 бар) и использовать подготовленную воду.

Проблемы с накипью и способы их профилактики

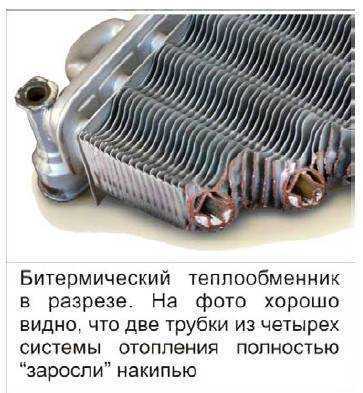

Битермический теплообменник подвержен образованию накипи из-за прямого контакта с водопроводной водой. При нагревании соли кальция и магния выпадают в осадок, создавая отложения на внутренних стенках трубок. Толщина накипи в 1 мм снижает теплопередачу на 10–15%, увеличивает расход газа и перегревает металл.

Основные последствия накипи:

• Снижение КПД котла на 20–30% при длительной эксплуатации без очистки.
• Локальный перегрев трубок, что вызывает деформацию и утечку.
• Шум при работе – признак кавитации из-за сужения проходного сечения.
• Срабатывание датчиков перегрева и остановка котла.

Для предотвращения образования накипи рекомендуется:

1. Устанавливать полифосфатный фильтр или ионообменник на вход холодной воды. При жесткости свыше 3–4 мэкв/л без умягчения накипь образуется в течение 2–3 месяцев.
2. Периодически проводить гидрохимическую промывку теплообменника 6–9% раствором лимонной или сульфаминовой кислоты. Интервал – 1 раз в 12 месяцев при средней жесткости, 2 раза – при повышенной.
3. Контролировать давление воды в системе. Пониженное давление увеличивает время нагрева, способствуя осаждению солей.
4. Проверять работу термостатов. При их неисправности теплообменник может перегреваться, что ускоряет образование отложений.

При обнаружении первых признаков ухудшения теплообмена – увеличении времени нагрева, снижении температуры воды или посторонних звуках – необходима проверка и возможная очистка. Затягивание с обслуживанием ведёт к повреждению теплообменника и полной его замене.

Особенности промывки и обслуживания битермического теплообменника

Битермический теплообменник одновременно обслуживает контуры отопления и ГВС, что увеличивает риск образования отложений как на внутренней, так и на внешней поверхности трубок. Известковые отложения из водопроводной воды и шлам из системы отопления ухудшают теплопередачу, вызывают перегрев и шум.

Для промывки требуется демонтаж теплообменника. Используются кислотные растворы (например, 5–10% раствор ортофосфорной или сульфаминовой кислоты). Температура раствора – 40–50 °C. Прокачка осуществляется циркуляционным насосом не менее 60 минут. Затем проводится промывка нейтрализующим раствором (например, раствором соды) и промывка чистой водой до полного удаления реагентов.

При наличии сильных отложений на участках контура ГВС рекомендуется увеличить концентрацию раствора до 15%, с обязательным контролем за состоянием стенок теплообменника. Давление в процессе промывки не должно превышать 1,5 бар. При падении производительности ГВС менее 8 л/мин при нагреве – промывку следует выполнять незамедлительно.

Установку фильтра грубой очистки на подаче холодной воды и в системе отопления желательно проводить при вводе котла в эксплуатацию. Замена антикоррозионных добавок в замкнутом контуре отопления – раз в 2–3 года. Проверка на утечки и осмотр соединений производится каждые 6 месяцев.

Сервисное обслуживание включает контроль температуры теплоносителя, давления в системе, герметичности соединений, а также визуальный осмотр на признаки перегрева (потемнение медных участков, запах гари).

Когда стоит менять битермический теплообменник и как выбрать замену

Битермический теплообменник требует замены при снижении теплоотдачи, появлении течи, трещин на поверхности или критическом засоре внутреннего канала. Один из признаков – неравномерный нагрев отопления и горячей воды при исправной автоматике котла. Если промывка не помогает, элемент утратил рабочие характеристики.

• Коррозия: визуальные следы ржавчины, особенно в зоне пайки или сварки.
• Механическое повреждение: деформация пластин, трещины после гидроудара.
• Падение КПД: увеличение расхода газа при тех же условиях эксплуатации.
• Сложность в очистке: накипь не удаляется даже кислотными средствами.

При подборе замены учитываются:

1. Совместимость с моделью котла. Производители часто предлагают оригинальные или адаптированные детали. Не все универсальные решения обеспечивают стабильную работу.
2. Материал. Медные теплообменники обеспечивают лучшую теплопроводность, но менее устойчивы к агрессивной воде. Стальные – прочнее, но тяжелее и хуже отдают тепло.
3. Производительность. Проверяют соответствие мощности котла (в кВт) и заявленной теплопередачи теплообменника. Недостаточная площадь ребер приводит к перегреву и частым отключениям.
4. Толщина стенок и тип пайки. Чем толще металл и качественнее швы, тем дольше срок службы. Для регионов с жёсткой водой рекомендуются модели с увеличенным межреберным пространством.
5. Наличие антикоррозийного покрытия или внутренней обработки, снижающей осаждение известкового налета.

Перед заменой рекомендуется проверить целесообразность ремонта. Если теплообменник пробит или сильно засорён, установка нового исключает риск повторного выхода из строя и повышает стабильность работы котла.

Частые неисправности и методы диагностики в домашних условиях

Основная проблема битермического теплообменника – накопление нагара и отложений на внутренних поверхностях. Это снижает теплообмен и приводит к перегреву. Проверить состояние можно визуально через сервисный люк или с помощью простого измерителя температуры на выходе теплообменника: если температура значительно выше нормы, возможно засорение.

Еще одна неисправность – протечки. Их выявляют по появлению следов влаги или коррозии на соединениях и корпусе теплообменника. Для точной проверки используют бумажную салфетку или ватный тампон – при контакте с влажным участком материал быстро намокает.

При нарушении циркуляции воды в системе диагностика сводится к проверке давления в контуре отопления. Значение ниже 1,2 бар указывает на возможные проблемы с насосом или воздушные пробки. Устранить их можно путем прокачки воздуха через соответствующий клапан.

Звуки хлопков или металлические вибрации во время работы котла сигнализируют о накипе или трещинах в теплообменнике. Домашний способ – аккуратно постучать по корпусу и сравнить звук с эталоном из исправного оборудования. Глухой или прерывистый звук требует профессиональной диагностики.

Для контроля состояния теплообменника полезно регулярно измерять температуру на входе и выходе теплоносителя с помощью цифрового термометра. Разница свыше 25 градусов может свидетельствовать о снижении теплопередачи и необходимости чистки или замены.

Вопрос-ответ:

Что такое битермический теплообменник в газовом котле и как он работает?

Битермический теплообменник — это устройство, которое служит для передачи тепла от продуктов сгорания к воде отопительной системы и одновременно обеспечивает подогрев горячей воды для бытовых нужд. В газовом котле он имеет две камеры, в которых теплообмен происходит последовательно: сначала теплоноситель нагревается от горящих газов, затем часть этого тепла используется для горячего водоснабжения. Такая конструкция позволяет экономить пространство и снижать потери тепла.

Какие преимущества дает использование битермического теплообменника в котле по сравнению с раздельными теплообменниками?

Основным преимуществом битермического теплообменника является компактность, поскольку два теплообменника объединены в одном корпусе. Это уменьшает размеры котла и упрощает монтаж. Также благодаря близкому расположению камер снижаются тепловые потери и повышается скорость нагрева воды. Однако в случае серьезных загрязнений ремонт или чистка могут быть более сложными, чем у раздельных систем.

Как правильно ухаживать за битермическим теплообменником, чтобы продлить срок его службы?

Для поддержания работы битермического теплообменника необходимо регулярно очищать его от накипи и отложений, особенно если вода в системе жесткая. Рекомендуется проводить профилактический осмотр и промывку с использованием специальных средств для удаления минеральных отложений. Также важно следить за качеством газа и корректной работой котла, чтобы предотвратить образование сажи и коррозии внутри теплообменника.

Какие возможны причины снижения теплоотдачи в битермическом теплообменнике газового котла?

Снижение теплоотдачи чаще всего связано с загрязнением внутренних поверхностей — накипь, сажа или коррозионные отложения уменьшают площадь эффективного контакта между теплоносителем и поверхностью теплообменника. Кроме того, нарушение циркуляции воды или неправильная настройка котла может приводить к ухудшению передачи тепла. Иногда причиной может стать механическое повреждение или образование трещин, что также снижает эффективность работы.

Можно ли заменить битермический теплообменник на раздельный в уже установленном газовом котле?

Заменить битермический теплообменник на раздельный возможно, но это связано с техническими трудностями. Обычно такая замена требует значительной доработки конструкции котла, а также изменения системы трубопроводов и подключения. Часто производители не предусматривают такой вариант, поэтому лучше проконсультироваться с сервисным специалистом или рассмотреть покупку котла с нужной конфигурацией теплообменников.

Что такое битермический теплообменник в газовом котле и для чего он нужен?

Битермический теплообменник — это устройство, которое одновременно передаёт тепло от горения газа к двум контурам отопления: первичному (для отопления помещения) и вторичному (для горячего водоснабжения). Он объединяет функции двух теплообменников в одном корпусе, что позволяет котлу быстро и экономично обеспечивать как отопление, так и подачу горячей воды. Такой теплообменник сокращает размеры котла и уменьшает потери тепла, делая систему более компактной и удобной.
