Что такое драйвер в электронике

Драйвер в электронной технике – это специализированное устройство или программный компонент, обеспечивающий управление и корректную работу периферийных элементов и модулей. Его основная задача – преобразование сигналов управления в форму, пригодную для конкретного исполнительного элемента, будь то двигатель, светодиод или сенсор.

Функции драйвера включают стабилизацию напряжения, усиление сигнала, защиту от перегрузок и согласование уровней напряжения между управляющей схемой и нагрузкой. Благодаря этим функциям достигается точное и эффективное управление элементами системы без риска повреждения компонентов.

Выбор драйвера основывается на параметрах нагрузки: рабочем напряжении, токе, частоте переключений и условиях эксплуатации. Для работы с высокомощными нагрузками необходимы драйверы с функцией тепловой защиты и быстрым откликом, что минимизирует потери и увеличивает срок службы оборудования.

Что такое драйвер в контексте управления электроникой

Драйвер – специализированная электронная схема или программный модуль, обеспечивающий согласование между управляющим устройством и исполнительным элементом. Основная задача драйвера – преобразование логических сигналов низкого уровня в параметры, необходимые для управления нагрузкой (ток, напряжение, мощность).

В аппаратном плане драйвер формирует стабилизированные импульсы тока или напряжения, соответствующие требованиям конкретного компонента, например, светодиода, двигателя, реле или силового транзистора. Он обеспечивает защиту управляющей электроники от перенапряжений и перегрузок, минимизируя риск выхода из строя.

В программном обеспечении драйвер реализует протоколы взаимодействия, переводя команды микроконтроллера в управляемые действия устройства. Примером является драйвер шагового двигателя, который контролирует последовательность импульсов для точного позиционирования.

Рекомендации по выбору драйвера: необходимо учитывать максимальный ток и напряжение нагрузки, частоту переключения, наличие функций защиты и совместимость с управляющей логикой. Для сложных систем часто применяют интегрированные драйверы с встроенной логикой диагностики и регулировки параметров.

Роль драйвера в управлении силовыми устройствами

Драйверы выполняют ключевую функцию в обеспечении точного и безопасного управления силовыми элементами, такими как транзисторы, тиристоры и IGBT. Их основная задача – преобразование логических сигналов низкого уровня в управляющие импульсы высокой мощности, способные переключать силовые компоненты.

• Изоляция и защита: драйвер обеспечивает гальваническую развязку между управляющей схемой и силовым каскадом, предотвращая повреждение контроллера от высоких напряжений и токов.
• Усиление сигнала: преобразует слабые входные сигналы (обычно в пределах нескольких вольт) в импульсы с необходимыми амплитудой и током для быстрого переключения силовых ключей.
• Снижение потерь переключения: обеспечивает минимальное время нарастания и спадания выходного сигнала, что уменьшает тепловые потери и улучшает КПД силового узла.
• Управление режимами работы: драйверы часто оснащаются функциями защиты от коротких замыканий, перегрева и блокировки нежелательных режимов, что увеличивает надежность всей системы.

При проектировании систем с силовыми устройствами необходимо учитывать следующие рекомендации:

1. Выбирать драйверы с параметрами, соответствующими характеристикам силовых ключей по максимальному току и напряжению.
2. Обеспечивать адекватное охлаждение драйвера для предотвращения перегрева при интенсивной работе.
3. Использовать схемы гальванической развязки (оптопары, трансформаторы) для защиты управляющей электроники от высоковольтных выбросов.
4. Применять драйверы с встроенными функциями диагностики и защиты для повышения устойчивости системы к аварийным ситуациям.
5. Оптимизировать трассировку печатной платы для снижения паразитных индуктивностей и емкостей, что уменьшает шумы и улучшает качество управления.

Таким образом, драйвер в силовой электронике – это не просто усилитель сигнала, а комплексное устройство, обеспечивающее эффективное, надежное и безопасное управление силовыми компонентами.

Особенности драйверов для светодиодов и дисплеев

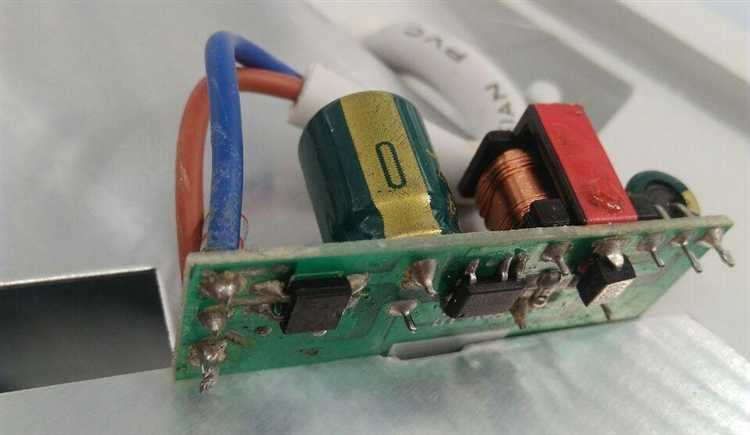

Драйверы для светодиодов (LED) и дисплеев обеспечивают стабильное управление током и напряжением, что критично для долговечности и качества работы устройств. Для светодиодов важен постоянный ток, поскольку их яркость напрямую зависит от силы тока. Перепады тока приводят к перегреву и быстрому выходу из строя. Поэтому драйверы LED обычно используют схемы с регулировкой тока, часто на базе ШИМ (широтно-импульсной модуляции), позволяющей точно контролировать яркость без изменения спектра излучения.

Драйверы для дисплеев, особенно ЖК и OLED, требуют поддержки сложных протоколов передачи данных и управления питанием. Для ЖК-дисплеев характерна необходимость в генерации напряжений высокого уровня и многоканальной коммутации, обеспечивающей адресацию отдельных пикселей. В OLED-дисплеях драйверы должны обеспечивать стабильное напряжение и ток на каждый элемент для равномерного свечения и минимизации деградации материалов.

При разработке драйверов LED важно учитывать тепловой режим и иметь встроенную защиту от перегрузок и коротких замыканий. В драйверах дисплеев важна минимизация электрических шумов, чтобы избежать искажений изображения и артефактов. Использование интегрированных микросхем с встроенными ЦАП и АЦП позволяет улучшить точность управления и снизить количество внешних компонентов.

Рекомендуется применять драйверы с возможностью цифровой регулировки и мониторинга параметров в реальном времени, особенно в сложных системах с большим количеством светодиодов или пикселей. Это обеспечивает адаптацию к изменяющимся условиям эксплуатации и продлевает срок службы компонентов.

Принципы работы драйверов для электродвигателей

Драйвер электродвигателя выполняет функцию преобразования управляющих сигналов в мощность, необходимую для вращения ротора. Его ключевая задача – точное управление током и напряжением в обмотках, что обеспечивает эффективное и надежное функционирование двигателя.

В основе работы драйвера лежит алгоритм коммутации полупроводниковых ключей (MOSFET, IGBT или транзисторы), которые управляют подачей питания на обмотки статора. Для бесщеточных двигателей (BLDC) драйверы используют фазовую коммутацию, синхронизированную с положением ротора, получаемым с помощью датчиков Холла или датчиков обратной связи по ЭДС.

Точность управления током достигается путем модуляции ширины импульса (PWM). Регулирование duty cycle позволяет контролировать скорость и момент вращения двигателя, а также снижать тепловыделение и повысить КПД.

Драйверы с поддержкой обратной связи реализуют защиту от перегрузок, перегрева и коротких замыканий. Встроенные схемы измерения тока обеспечивают оперативное ограничение максимального значения, что предотвращает повреждение обмоток.

Для шаговых и серводвигателей драйверы формируют точные импульсные последовательности, контролируя направление и количество шагов с микрошаговой точностью. Важна синхронизация сигналов управления с фазами двигателя, что минимизирует вибрации и увеличивает плавность вращения.

Реализация цифровых драйверов на базе микроконтроллеров и специализированных чипов позволяет интегрировать сложные алгоритмы управления, включая векторное управление (FOC), что обеспечивает максимальную эффективность и динамическую адаптацию под нагрузку.

Взаимодействие драйвера с микроконтроллером и другими контроллерами

Драйвер в электронной технике обеспечивает согласование уровней сигналов и протоколов управления между микроконтроллером и периферийными устройствами или другими контроллерами. Правильная интеграция драйвера снижает задержки передачи данных и минимизирует электрические помехи.

• Интерфейс передачи данных: наиболее распространены SPI, I2C, UART. Драйвер должен поддерживать выбранный протокол, обеспечивая корректную генерацию управляющих сигналов и временных интервалов.
• Уровни логических сигналов: драйвер преобразует напряжения микроконтроллера (например, 3.3 В) в требуемые уровни для контроллера-приемника (например, 5 В) с учетом параметров входного сопротивления и емкости линий.
• Согласование скорости обмена: для предотвращения потерь данных драйвер реализует буферизацию и управление потоками, особенно при разной тактовой частоте микроконтроллера и периферии.
• Защита от коротких замыканий и перенапряжений: в состав драйвера часто входят элементы ограничения тока и фильтрации, что повышает надежность системы в целом.
• Программируемая логика: в драйверах могут использоваться встроенные микросхемы с ПЛИС или микроконтроллеры второго уровня для выполнения сложных преобразований и автоматической калибровки сигналов.

При проектировании взаимодействия следует учитывать:

1. Точное соблюдение временных характеристик протокола связи, включая установку и удержание сигнала.
2. Минимизацию паразитных емкостей и индуктивностей в линии передачи для снижения искажений.
3. Использование экранирования и дифференциальных сигналов при высоких скоростях передачи.
4. Оптимизацию кода драйвера для быстрого реагирования на прерывания и событийные сигналы.
5. Тестирование взаимодействия в реальных условиях нагрузки и помех.

Типы сигналов, которые формирует драйвер для исполнительных устройств

Драйверы формируют управляющие сигналы, соответствующие конкретным требованиям исполнительных устройств, обеспечивая их корректную работу. Основные типы сигналов включают аналоговые, цифровые и импульсные.

Аналоговые сигналы характеризуются непрерывной амплитудой, используемой для управления положением сервоприводов, регулировки скорости двигателей постоянного тока или изменения яркости светодиодов. Драйверы таких сигналов должны обеспечивать стабильность напряжения или тока с минимальными искажениями и высоким быстродействием.

Цифровые сигналы представляют собой дискретные уровни напряжения, обычно 0 и 5 В (или 3.3 В), применяемые для коммутации реле, включения/выключения электромагнитов, управления шаговыми двигателями и другими цифровыми исполнительными механизмами. Важно, чтобы драйверы обеспечивали достаточный ток нагрузки и защиту от коротких замыканий и перегрузок.

Импульсные сигналы (PWM) широко используются для управления мощностью на исполнительных элементах, таких как коллекторные моторы или нагревательные элементы. Широтно-импульсная модуляция позволяет точно регулировать энергию, подаваемую на устройство, при этом драйвер должен обеспечивать стабильную частоту и четкий коэффициент заполнения без дребезга и помех.

Для специализированных исполнительных устройств, например, пьезоэлементов или шаговых двигателей, драйверы могут формировать сложные многофазные или синусоидальные сигналы с необходимой амплитудой и частотой. Точность и качество этих сигналов напрямую влияют на производительность и ресурс оборудования.

Как выбрать драйвер под конкретное электронное устройство

Выбор драйвера начинается с анализа технических параметров нагрузки: напряжения питания, тока, мощности и типа управляющего сигнала. Для светодиодов важно учитывать прямое напряжение и максимальный ток, а для двигателей – напряжение питания и пиковый ток стартового запуска.

Следующий шаг – определение способа управления: аналоговое, цифровое или ШИМ. Драйвер должен поддерживать необходимые интерфейсы и обеспечить точную регулировку параметров нагрузки без искажений и перегрева.

Обратите внимание на тепловой режим работы драйвера и наличие систем защиты: от перегрузки, короткого замыкания и перегрева. Их отсутствие значительно снижает надежность устройства в длительной эксплуатации.

Совместимость с источником питания критична. Драйвер должен иметь допустимый диапазон входного напряжения и обеспечивать стабильную работу при возможных колебаниях сети.

Уровень шума и электромагнитные помехи, генерируемые драйвером, важны для чувствительных схем. Выбирайте модели с фильтрацией и экранированием, если устройство работает в чувствительной среде.

Наконец, учитывайте габариты и монтажные особенности: драйвер должен вписываться в конструктивные ограничения устройства и иметь подходящий тип подключения (контакты, разъемы).

Методы защиты и стабилизации работы драйвера

Для защиты от перенапряжений применяются варисторы и стабилитроны, которые эффективно гасят выбросы напряжения, вызванные индуктивными нагрузками. Также рекомендуется установка фильтров помех на входах и выходах драйвера, что снижает воздействие электромагнитных наводок и повышает устойчивость к внешним помехам.

Стабилизация работы достигается использованием обратных связей по току и напряжению. В схемах с широтно-импульсной модуляцией (ШИМ) обратная связь позволяет корректировать рабочий режим в реальном времени, предотвращая перегрузки и минимизируя искажения сигнала. Дополнительная стабилизация обеспечивается температурной компенсацией, где используются термисторы или специализированные микросхемы, регулирующие ток в зависимости от температуры.

Для защиты от перегрева драйверы часто комплектуются тепловыми датчиками и средствами аварийного отключения. Встроенные защитные механизмы отключают питание при достижении критической температуры, что предотвращает необратимые повреждения элементов.

Использование диодов защиты, особенно быстродействующих и шоттки-диодов, защищает драйверы от обратных токов, возникающих при коммутации индуктивных нагрузок, снижая вероятность выхода из строя ключевых элементов.

Рекомендуется также реализовать программные алгоритмы мониторинга состояния драйвера, которые анализируют параметры работы и при отклонениях от нормы инициируют безопасное выключение или переход в резервный режим.

Вопрос-ответ:

Что такое драйвер в контексте электронной техники?

Драйвер — это специальное устройство или схема, предназначенная для управления работой другого компонента, обычно силового или исполнительного. Он служит связующим звеном между управляющей логикой и нагрузкой, обеспечивая правильное напряжение, ток или сигнал для корректной работы подключенного элемента.

Какие основные задачи выполняет драйвер в электронных схемах?

Главная задача драйвера — передача управляющего сигнала с необходимыми параметрами на исполнительный элемент, например, на светодиод, мотор или транзистор. Он также защищает управляющую часть схемы от перегрузок и может усиливать сигнал, если тот изначально слишком слабый для непосредственного управления нагрузкой.

Почему нельзя напрямую подключать некоторые нагрузки к микроконтроллеру без использования драйвера?

Микроконтроллеры и подобные им управляющие устройства часто не рассчитаны на высокие токи и напряжения, которые требуются для работы силовых элементов. Если напрямую подключить нагрузку, можно повредить микроконтроллер из-за превышения допустимых параметров. Драйвер выступает как защитный буфер, обеспечивая безопасное взаимодействие между управляющей схемой и нагрузкой.

Какие типы драйверов используются в электронной технике и чем они отличаются?

Существуют разные виды драйверов, например, драйверы для светодиодов, транзисторные драйверы, драйверы шаговых двигателей и др. Отличаются они принципом работы и предназначением. Например, драйвер светодиодов обеспечивает стабильный ток, а драйвер шагового двигателя управляет последовательностью импульсов для точного позиционирования. Выбор зависит от конкретного устройства и задач.

Как влияет качество драйвера на работу электронной системы?

От качества драйвера зависит стабильность и надежность всей системы. Плохо подобранный или неисправный драйвер может привести к некорректной работе нагрузки, перегреву компонентов или даже повреждению всей схемы. Хороший драйвер обеспечивает точное управление, снижает потери энергии и продлевает срок службы оборудования.
