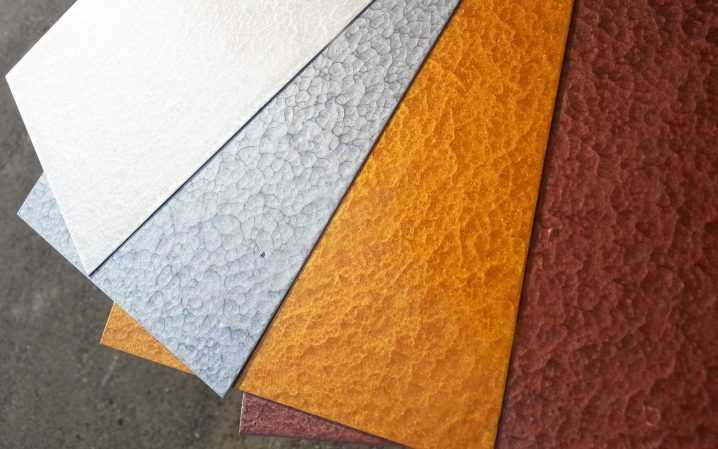

Молотковая краска – это алкидно-уретановое покрытие, содержащее алюминиевую пудру, мелкодисперсные наполнители и силиконовые добавки. Её отличительная черта – характерный рельефный рисунок, напоминающий след от удара молотка, который маскирует мелкие дефекты основания.
Благодаря составу, такое покрытие обладает повышенной адгезией к металлам и устойчива к механическим нагрузкам, влаге, температурным колебаниям и агрессивной среде. Температурный диапазон эксплуатации большинства составов – от -50 до +130 °C. В составе часто присутствуют антикоррозийные пигменты, позволяющие наносить краску прямо на ржавчину без предварительного грунтования.
Для равномерного распределения рельефа важно соблюдать условия нанесения: температура окружающей среды – не ниже +10 °C, влажность – не выше 80 %. Рекомендуется использовать краскопульт с соплом от 1,4 мм, либо наносить валиком или кистью с синтетическим ворсом. Перед применением необходимо тщательно перемешать состав, не допуская расслоения алюминиевой пудры.
Окрашенная поверхность приобретает не только декоративные качества, но и дополнительную защиту от истирания, ультрафиолета и химических реагентов. Это делает молотковую краску практичным решением для наружных металлических конструкций, гаражных ворот, станков и оборудования в производственных помещениях.
Что такое молотковая краска и как она работает на металлических поверхностях

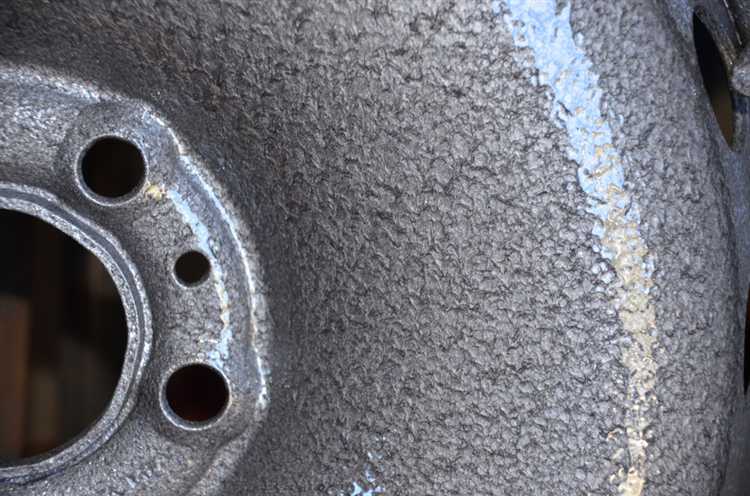

При нанесении на металл образуется плотная плёнка с высокой адгезией. В отличие от обычных эмалей, молотковая краска не требует идеально гладкой поверхности. Её применяют для обработки металлоконструкций, станков, трубопроводов, шкафов управления, где допустим декоративный эффект с выраженной текстурой.
Формула краски включает антикоррозионные компоненты, позволяющие наносить её прямо на ржавчину толщиной до 100 мкм, без предварительного удаления. Однако рекомендуется очистить от рыхлого налёта и обезжирить поверхность – это повышает долговечность покрытия.
Высыхание происходит при температуре +20 °C в течение 2–4 часов на отлип, полное отверждение – до 24 часов. При температуре ниже +10 °C процесс замедляется. Оптимальная температура для нанесения – от +15 до +25 °C, влажность не выше 70 %.
Наносится кистью, валиком или краскопультом. Рекомендуемая толщина слоя – 60–80 мкм. При перекрытии в несколько слоёв важно соблюдать межслойную сушку 1,5–2 часа. Разбавление допускается уайт-спиритом или сольвентом не более 10 % по массе.
Краска устойчива к истиранию, воздействию масел, слабых кислот и УФ-излучению. Температурный диапазон эксплуатации покрытого изделия – от −30 до +100 °C.
Подготовка металлической поверхности перед нанесением молотковой краски
Перед нанесением молотковой краски необходимо удалить все загрязнения, включая пыль, масло, смазку и остатки старого покрытия. Используется уайт-спирит, ацетон или другой обезжиривающий состав. Металл должен быть полностью сухим перед следующим этапом.
Коррозия устраняется механическим способом – щёткой по металлу, наждачной бумагой или шлифовальной машинкой. При наличии глубоких очагов ржавчины применяют преобразователь на основе ортофосфорной кислоты. После обработки поверхность снова обезжиривают.
Для улучшения адгезии используют грунт-эмаль или антикоррозийный грунт с цинковыми пигментами, если краска не обладает собственными грунтующими свойствами. Наносится тонким равномерным слоем и высушивается согласно инструкции производителя. Поверхность не должна быть глянцевой – допускается лёгкая шероховатость.
Температура металла во время подготовки и покраски должна находиться в пределах от +10 до +30 °C. Влажность воздуха – не выше 70%. При работе на улице исключается вероятность осадков и прямых солнечных лучей.

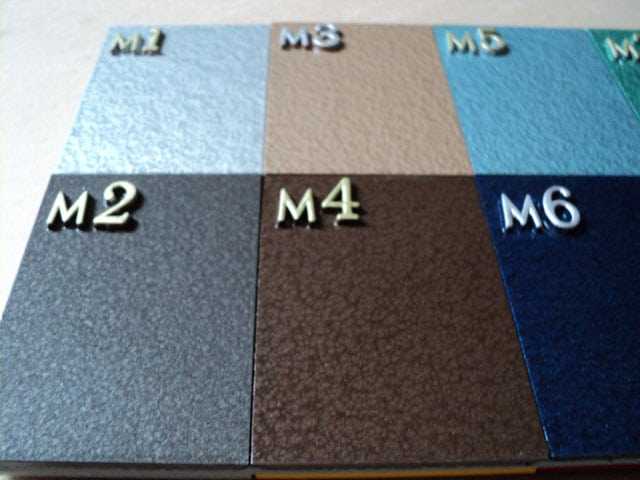

Разновидности молотковой краски: составы и отличия
Алкидно-стирольные краски формируют прочную полуглянцевую пленку с характерной «чешуйчатой» текстурой. Содержат алкидный лак, стирол, алюминиевую пудру и силиконовое масло. Отличаются устойчивостью к влажности и умеренным механическим нагрузкам. Подходят для окраски гаражных ворот, садовой мебели, трубопроводов.
Алкидно-уретановые составы обеспечивают повышенную стойкость к абразивному износу. За счёт уретанового компонента улучшается адгезия и эластичность покрытия. Рекомендуются для окраски металлических конструкций, подверженных вибрации или деформации: лестничных перил, кузовов техники, металлокаркасов.
Эпоксидно-алкидные варианты сочетают прочность эпоксидной смолы и эластичность алкидной основы. Обладают высокой адгезией к металлу, устойчивы к воздействию агрессивных сред. Применяются на производстве, в автосервисах, для окраски оборудования и механизмов.
Нитроцеллюлозные молотковые краски быстро сохнут и создают декоративную фактуру, но уступают по стойкости другим типам. Их используют преимущественно в интерьерных работах или для временных покрытий, где важен внешний вид, но не критична долговечность.
Термостойкие модификации содержат силиконовые добавки и алюминиевый пигмент. Удерживают свойства при нагреве до +600 °C. Применяются для окраски отопительных приборов, дымоходов, печных дверец и других металлических поверхностей с постоянной тепловой нагрузкой.
Выбор зависит от условий эксплуатации. Для улицы и влажных помещений подходят алкидно-уретановые и эпоксидно-алкидные составы. В местах с температурными перепадами и нагревом – только термостойкие. При выборе важно учитывать не только тип базы, но и наличие антикоррозионных добавок, которые продлевают срок службы покрытия.
Инструменты и методы нанесения молотковой краски
Для достижения характерного молоткового эффекта и равномерного покрытия по металлу необходимо правильно подобрать инструменты и соблюдать технологию нанесения.
- Кисть: Подходит для окрашивания небольших участков, углов и сложных профилей. Используется натуральная или синтетическая щетина средней жёсткости. После нанесения кистью текстура может быть менее выраженной, чем при распылении.
- Валик: Применим для плоских поверхностей. Используется велюровый или поролоновый валик с мелкопористой структурой. Из-за особенностей краски возможна лёгкая потеря молоткового эффекта.
- Краскопульт: Обеспечивает наиболее равномерное покрытие с чётким выражением молоткового рисунка. Рекомендуется дюза 1,8–2,5 мм. Давление воздуха – от 3 до 4 бар. Разбавление краски – не более 10% растворителем, совместимым с составом (уточняется производителем).
- Аэрозольный баллон: Удобен для мелких деталей и труднодоступных мест. Перед применением баллон встряхивается не менее 2 минут. Расстояние до поверхности – 20–25 см. Наносить нужно в 2–3 тонких слоя с интервалом 10–15 минут.
- Очистить металл от ржавчины, масел и старого покрытия. Использовать наждачную бумагу, металлическую щётку или пескоструйную обработку.
- Обезжирить поверхность ацетоном или уайт-спиритом. Сухая чистая поверхность – обязательное условие.
- Наносить краску при температуре от +10 до +25 °C и относительной влажности не выше 65%. Сквозняки и прямое солнце исключаются.
- Перед использованием краску тщательно перемешать, не допуская образования пузырей. При работе краскопультом – процедить через сито.
- Рекомендуется наносить 2 слоя. Время межслойной сушки – от 30 до 60 минут, в зависимости от условий.
При соблюдении этих требований молотковая краска образует прочное покрытие с декоративным эффектом и антикоррозийной защитой.
Сколько служит покрытие из молотковой краски и от чего зависит срок
Средний срок службы покрытия из молотковой краски на металле составляет от 5 до 10 лет. Точное значение зависит от условий эксплуатации, подготовки основания и типа краски. При соблюдении технологии окрашивания и использовании антикоррозийного грунта срок увеличивается до 12 лет.
Основные факторы, влияющие на долговечность покрытия:
| Подготовка поверхности | Удаление ржавчины, обезжиривание и применение грунта увеличивают адгезию и предотвращают отслаивание. При нанесении по ржавчине без подготовки покрытие держится не более 3–4 лет. |
| Толщина слоя | Рекомендуемая толщина – 80–120 мкм. При меньшей толщине повышается риск образования трещин. Чрезмерная толщина может привести к растрескиванию при перепадах температуры. |
| Климатические условия | При эксплуатации в помещении срок сохраняется на максимальном уровне. На улице, особенно при высокой влажности и ультрафиолете, требуется дополнительная защита или обновление каждые 5–6 лет. |
| Температурные перепады | Частая смена температур ускоряет износ покрытия. В условиях стабильного климата краска служит дольше. |
| Тип металла | На черных металлах срок ниже без антикоррозийной обработки. На оцинкованной или нержавеющей стали сохраняется до 10–12 лет. |
| Качество краски | Составы на алкидно-уретановой основе демонстрируют лучшую устойчивость к атмосферным и механическим воздействиям по сравнению с акриловыми аналогами. |
Для продления срока службы рекомендуется обновлять покрытие каждые 6–8 лет при наружной эксплуатации, а также регулярно осматривать на наличие сколов и проводить точечный ремонт при необходимости.
Частые ошибки при использовании молотковой краски и как их избежать
Неподготовленная поверхность. Остатки ржавчины, грязи и старой краски снижают адгезию. Перед нанесением необходимо тщательно очистить металл, обезжирить и просушить. Рекомендуется использовать абразивную обработку или металлическую щетку.
Пренебрежение грунтовкой. Молотковая краска требует нанесения специализированной грунтовки для защиты от коррозии и улучшения сцепления. Отсутствие грунта ведет к отслаиванию и снижению долговечности покрытия.
Слишком толстый слой краски. Излишнее нанесение приводит к потекам и неравномерной текстуре молоткового эффекта. Оптимальная толщина одного слоя – 40–60 микрон, рекомендуется наносить 2–3 тонких слоя с промежуточной сушкой.
Недостаточная вентиляция и высокая влажность. При высокой влажности или плохой циркуляции воздуха краска сохнет дольше, что ухудшает качество покрытия. Работы лучше выполнять при температуре от +15 до +25 °C и влажности ниже 70%.
Игнорирование времени сушки между слоями. Нанесение следующего слоя до полного высыхания предыдущего приводит к неровностям и появлению пузырей. Время сушки обычно указано на упаковке и варьируется от 30 минут до нескольких часов.
Использование неподходящих инструментов. Для равномерного нанесения подходят кисти с натуральным ворсом или пульверизаторы с мелким распылением. Грубые кисти или валик ухудшают эффект молотковой структуры.
Вопрос-ответ:
Что такое молотковая краска по металлу и чем она отличается от обычных красок?
Молотковая краска — это специальное покрытие, которое при высыхании образует поверхность с характерным рельефом, напоминающим следы от молотка. Она содержит в своем составе металлические пигменты и добавки, создающие этот эффект. В отличие от обычных красок, молотковая краска маскирует мелкие дефекты поверхности и царапины, а также обладает большей прочностью и стойкостью к коррозии и механическим повреждениям.
Как правильно подготовить металлическую поверхность перед нанесением молотковой краски?
Подготовка поверхности играет важную роль для долговечности покрытия. Металл нужно очистить от ржавчины, грязи и старой краски, при необходимости использовать шлифовку или пескоструйную обработку. Затем поверхность обезжиривают специальными растворителями, чтобы краска лучше ложилась и прочно держалась. Недостаточная подготовка может привести к быстрому отслаиванию и потере защитных свойств.
Какие преимущества у молотковой краски по металлу при использовании на улице?
Молотковая краска обладает устойчивостью к атмосферным воздействиям — влаге, ультрафиолету и перепадам температур. Благодаря своему составу она защищает металл от коррозии и сохраняет декоративный вид долгое время. Кроме того, рельефная структура помогает скрыть мелкие повреждения и загрязнения, что особенно удобно для изделий, эксплуатируемых на открытом воздухе, таких как ворота, заборы или металлическая мебель.
Какие существуют основные способы нанесения молотковой краски на металлические изделия?
Молотковую краску можно наносить кистью, валиком или с помощью краскопульта. При работе кистью важно наносить краску ровными, аккуратными слоями, чтобы добиться нужного рельефного эффекта. Краскопульт позволяет покрыть поверхность быстрее и равномернее, особенно если речь о больших площадях. Валик подходит для средних и крупных поверхностей, но требует аккуратности, чтобы не образовывались потёки. В любом случае важно соблюдать рекомендации производителя по толщине слоя и времени сушки.
Можно ли наносить молотковую краску поверх других видов красок или грунтовок?
Да, молотковую краску часто используют поверх подходящих грунтовок, которые улучшают адгезию и повышают защитные свойства покрытия. При нанесении поверх другой краски важно удостовериться, что старая краска прочно держится и не имеет повреждений. Некоторые виды оснований требуют дополнительной обработки — например, шлифовки или обезжиривания. Перед использованием лучше проверить совместимость материалов, чтобы избежать проблем с отслоением или изменением цвета.
Загрузка...
