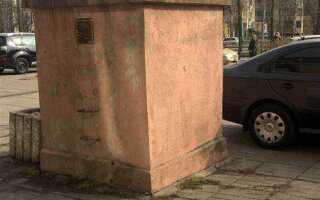

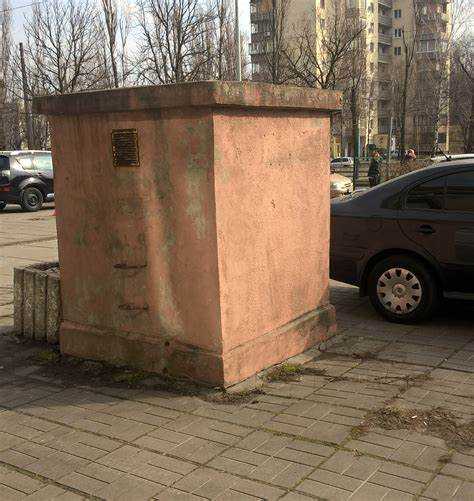

Что такое вентшахта и вентканал

Вентшахта и вентканал – два разных элемента системы вентиляции, каждый из которых имеет конкретное назначение и конструктивные особенности. Непонимание разницы между ними приводит к ошибкам при проектировании зданий, нарушению воздухообмена и проблемам с эксплуатацией инженерных систем.

Вентиляционная шахта – это вертикальная конструкция, как правило, общего пользования, которая объединяет несколько вентиляционных каналов. Ее размещают внутри несущих стен или в специальных технических зонах. Основная функция – транспортировка воздуха от нескольких источников к выходу наружу. Минимальное сечение вентшахты для жилых зданий составляет 140×140 мм, но размеры могут варьироваться в зависимости от количества подключенных вентканалов и требований к воздухообмену.

Вентканал – это горизонтальный или вертикальный участок, соединяющий помещение с вентшахтой или наружной средой. Он имеет строго локальное назначение: отвод воздуха из конкретной комнаты. Внутреннее сечение канала напрямую влияет на эффективность вентиляции. При проектировании важно учитывать длину, повороты и материал канала – они создают сопротивление потоку воздуха и могут потребовать установки вытяжных вентиляторов.

Правильное разделение функций вентшахт и вентканалов позволяет обеспечить стабильный воздухообмен, исключить обратную тягу и свести к минимуму риск распространения запахов между помещениями. В нормативной документации, включая СНиП 41-01-2003 и СП 60.13330.2020, чётко прописаны требования к этим элементам, и их соблюдение критически важно при проектировании как жилых, так и общественных зданий.

Конструктивные особенности вентшахт и вентканалов

Вентиляционные шахты представляют собой вертикальные воздуховоды, интегрированные в несущие или ограждающие конструкции здания. Чаще всего они изготавливаются из кирпича, бетонных блоков или монолитного железобетона. Толщина стен вентшахты должна обеспечивать огнестойкость не менее 1 часа, что особенно важно в многоэтажных жилых и общественных зданиях. Внутренняя поверхность шахты требует оштукатуривания или облицовки негорючими материалами для минимизации аэродинамического сопротивления.

Вентканалы, в отличие от шахт, могут быть как вертикальными, так и горизонтальными. Они изготавливаются преимущественно из оцинкованной стали, алюминия или пластика (в неответственных зонах). Их главная задача – транспортировка воздуха от помещения до шахты или наружу. Минимально допустимая толщина стенки металлического вентканала составляет 0,5 мм для каналов сечением до 300 мм и 0,7 мм – для более крупных. Все соединения выполняются герметично, с применением фланцев, хомутов и уплотнителей.

С точки зрения аэродинамики, вентканалы должны иметь минимальное количество поворотов и разветвлений. Радиус изгиба не должен быть менее 1,5 диаметра канала. При проектировании вентшахт важно учитывать отсутствие подсоса воздуха через неплотности, что достигается за счёт разделения отдельных каналов перегородками толщиной не менее 80 мм.

Для исключения распространения запахов и шума через вентиляцию, в вентканалы устанавливаются обратные клапаны, а в вентшахтах – противопожарные заслонки. Последние срабатывают при температуре от 72 °C и выше, блокируя распространение продуктов горения по воздуховодам.

Монтаж вентканалов требует свободного доступа для ревизии и очистки. Рекомендуемый шаг установки ревизионных люков – не более 10 метров на горизонтальных участках. Вентшахты же требуют доступа только в местах подключения и на оголовке, где устанавливаются дефлекторы или вентиляционные зонты.

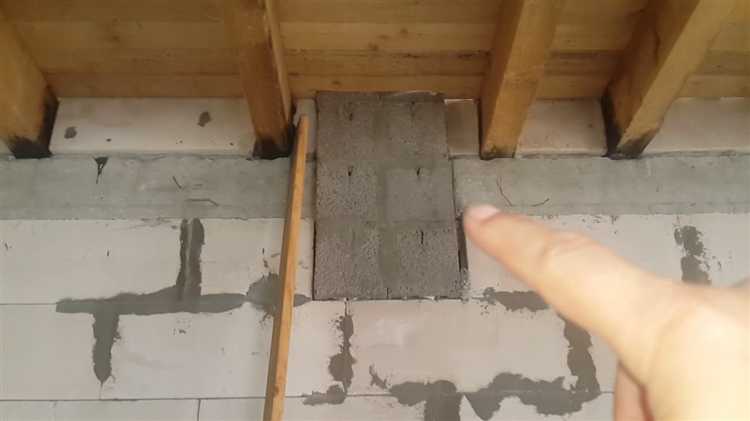

Материалы, используемые при устройстве вентшахт и вентканалов

Выбор материалов для вентшахт и вентканалов зависит от назначения системы, условий эксплуатации и требований к огнестойкости и герметичности.

• Железобетон: Применяется при строительстве стационарных вентшахт в многоэтажных зданиях. Обеспечивает высокую огнестойкость (REI 120 и выше), шумоизоляцию и долговечность. Недостаток – сложность монтажа и большой вес.
• Оцинкованная сталь: Основной материал для вентиляционных каналов в жилых и коммерческих зданиях. Толщина листа варьируется от 0,5 до 1,2 мм. Обеспечивает хорошую герметичность при правильной сборке на фланцевых или фасонных соединениях. Не применяется в агрессивной среде без дополнительной защиты.
• Нержавеющая сталь: Используется в промышленных объектах и кухонных вытяжках. Устойчива к коррозии, температурам до 600 °C. Марки AISI 304 и 316 рекомендованы для систем с повышенными санитарными требованиями.
• Полимерные материалы (ПВХ, ПП): Применяются для вытяжной и приточной вентиляции в лабораториях, бассейнах, агрессивных средах. Обладают устойчивостью к химикатам, но ограничены по температурному диапазону (до +70 °C).
• Сэндвич-панели с утеплителем: Используются для наружных каналов. Состоят из двух слоёв металла и слоя негорючего утеплителя (минеральная вата, пенополиуретан). Исключают образование конденсата и снижают теплопотери.
• Кирпич: Применяется при устройстве вентшахт в малоэтажном строительстве. Обладает высокой инерционностью, но уступает современным материалам по герметичности и монтажной скорости.

При выборе материала учитываются нормативы СНиП 41-01-2003 и СП 60.13330.2020. Также важно использовать сертифицированные уплотнители, герметики и противопожарные проходки в местах пересечения конструкций.

Способы монтажа вентшахт и вентканалов в многоквартирных домах

Монтаж вентшахт в многоквартирных домах осуществляется в ходе возведения несущих конструкций. В монолитных зданиях вентшахты часто заливаются одновременно с железобетонными стенами, используя съёмную или несъёмную опалубку с закладными каналами. Размеры сечения варьируются в зависимости от этажности и расчётной кратности воздухообмена – от 250×250 мм до 400×600 мм.

В панельных домах вентшахты интегрируются в заводские элементы стеновых панелей. При этом каналы формируются внутри многосекционных бетонных модулей, устанавливаемых кранами в проектное положение. Особое внимание уделяется герметичности стыков между панелями – используется цементно-песчаный раствор и монтажная пена с последующим оштукатуриванием внутренних стенок шахт.

Монтаж вентканалов осуществляется преимущественно из оцинкованной стали толщиной от 0,5 до 1,0 мм. В горизонтальных участках (например, на чердаках) применяются прямоугольные воздуховоды, соединяемые фланцами с уплотнительными прокладками. Вертикальные каналы в санузлах и кухнях часто монтируются из круглых труб, укреплённых к стенам с помощью хомутов через каждые 2,5–3 метра.

Для шумоизоляции вентканалы могут оборачиваться минераловатными матами с алюминиевой фольгой. В точках прохода через перекрытия устраиваются противопожарные муфты и огнезащитные манжеты, сертифицированные по классу EI60 и выше. Все соединения герметизируются специализированными мастиками (на основе бутилкаучука или акрила), устойчивыми к температурным колебаниям и влаге.

Особое внимание уделяется соблюдению уклонов горизонтальных участков – не менее 1–2 % в сторону вытяжных решёток, чтобы избежать скопления конденсата. Вентиляционные стояки оборудуются ревизионными люками для инспекции и обслуживания. Монтаж завершается балансировкой системы с применением анемометров и регулировкой воздушных заслонок до достижения проектных параметров воздухообмена.

Требования к размещению вентшахт и вентканалов в проектной документации

Размещение вентшахт и вентканалов в проектной документации должно соответствовать требованиям СП 60.13330.2020 и СНиП 41-01-2003. Основной критерий – обеспечение непрерывного воздухообмена без мёртвых зон и обратных токов.

Вентшахты размещаются в пределах капитальных стен или в специально выделенных технических зонах. Их нельзя прокладывать через жилые помещения. Допустимое расстояние от вентшахты до вытяжных решёток – не более 2 метров по горизонтали при вертикальной тяге.

Вентканалы допускается размещать в межэтажных перекрытиях и подвесных потолках, при условии соблюдения минимального уклона 0,002 для самотечных систем. Каналы не должны проходить через помещения с отличающимся классом чистоты воздуха (например, из санузла в жилую комнату).

Разводка вентканалов должна исключать резкие повороты под углом более 45 градусов. Для поворотов применяются фасонные элементы с радиусом не менее одного диаметра канала. Противопожарные клапаны проектируются на границе огнезадерживающих преград и при прохождении каналов через противопожарные стены.

Не допускается объединение вентиляционных каналов помещений с разным функциональным назначением: кухни, санузлы и жилые комнаты должны иметь раздельные каналы или индивидуальные вставки с обратными клапанами.

Проект должен учитывать шумовые характеристики систем: уровень звукового давления от вентканалов в жилых помещениях не должен превышать 25 дБА. Для этого применяются шумоглушители и виброизоляция вентоборудования.

Все каналы и шахты подлежат обязательной герметизации в местах стыков и проходов. Класс герметичности должен быть не ниже C по ГОСТ 32569–2013 для приточных систем и не ниже B для вытяжных.

Маркировка вентканалов в проекте указывается с обозначением направления движения воздуха, диаметра, материала и наличия регулирующих устройств. Расчёт воздухообмена и аэродинамики должен быть подтверждён в инженерном разделе проектной документации.

Проблемы с тягой: как конструкция влияет на воздухообмен

При использовании вентшахт с квадратным или прямоугольным сечением, особенно при резких переходах между уровнями, возникает завихрение, снижающее эффективность естественной тяги. Оптимальное решение – плавные повороты и минимизация количества соединений. Вентканалы с резкими изгибами (более 45 градусов) создают локальные зоны обратного давления, что нарушает стабильность воздухообмена.

Недостаточная высота вентшахты по отношению к уровню выхода на кровлю ослабляет естественную тягу за счёт недостаточного перепада температур. Согласно СНиП 41-01-2003, высота шахты над крышей должна быть не менее 0,5 м при плоской кровле, иначе возникает эффект «запирания» воздуха.

Использование материалов с шероховатой внутренней поверхностью, таких как кирпич без штукатурки или асбоцементные трубы, увеличивает турбулентность потока и снижает пропускную способность. Для стабильной тяги необходимы гладкие, влагостойкие внутренние поверхности – предпочтительно оцинкованная сталь или ПВХ с антистатическим покрытием.

Также критично наличие обратных клапанов и дефлекторов. Без них тяга может реверсироваться при порывистом ветре или при перепадах давления между помещениями. Особенно это актуально для вентканалов, подключённых к санузлам или кухонным вытяжкам – при неправильной установке вентиляция становится неэффективной или даже полностью блокируется.

Обслуживание и чистка: в чем разница между вентшахтой и вентканалом

Вентиляционный канал – это горизонтальный или наклонный элемент, чаще всего выполненный из металла или пластика, идущий от помещения к шахте. Его чистка осуществляется быстрее, так как он доступен с потолка или стен. Регламент – каждые 6–12 месяцев, особенно в производственных помещениях с высоким уровнем запылённости. Используются щётки на гибких валах и вакуумные установки. Важно исключить повреждение герметичности стыков, иначе возможна утечка воздуха и снижение эффективности системы.

Ключевое отличие: шахта требует специализированного подхода и редко доступна для самостоятельного обслуживания, в то время как каналы можно чистить силами обслуживающего персонала при наличии оборудования. Игнорирование регламента обслуживания шахт приводит к накоплению сажи и снижению тяги, что особенно опасно в многоквартирных домах с газовым оборудованием.

Примеры типовых ошибок при проектировании вентшахт и вентканалов

• Игнорирование аэродинамического сопротивления

  Проектируя вентканалы, часто не учитывают суммарное сопротивление системы: повороты, сужения, клапаны. В результате реальный расход воздуха оказывается ниже расчетного. Рекомендуется проводить полный аэродинамический расчет с учетом всех местных сопротивлений и выбирать сечения с учетом допустимой скорости потока (не выше 5 м/с для жилых помещений).

• Недостаточная высота вентшахт

  Для обеспечения естественной тяги высота вентшахты должна быть не менее 3 метров от последней точки подключения. Занижение этой величины приводит к застою воздуха и обратной тяге. Особенно критично при размещении вентшахт внутри теплового контура здания без термоизоляции.

• Совмещение вытяжки из санузлов и кухонь без обратных клапанов

  Без установки обратных клапанов запахи из кухни могут поступать в санузлы. Правильное решение – раздельные каналы или монтаж клапанов с низким сопротивлением и антивозвратной функцией.

• Размещение вентканалов с резкими поворотами

  Повороты под углом 90° создают турбулентность, увеличивая потери давления. Оптимальный угол поворота – 45°, а при необходимости 90° – использовать плавные радиусные отводы.

• Отсутствие доступа к ревизии

  Закрытые участки вентканалов без люков затрудняют обслуживание, особенно при засорах и загрязнении. Рекомендуется предусматривать ревизионные люки на каждых 10–12 метрах и в местах поворотов.

• Применение негерметичных соединений

  Щели в местах стыков каналов приводят к утечке воздуха и падению производительности системы. Использование силиконовых или бутил-каучуковых герметиков и фиксирующих хомутов – обязательное условие для обеспечения герметичности.

• Ошибочный выбор материалов

  Внутри вентшахт иногда применяются гигроскопичные материалы (например, необработанный гипс), что приводит к впитыванию влаги, разрушению и снижению пропускной способности. Следует использовать влагостойкие и негорючие материалы – оцинкованную сталь, ПВХ, минераловатные сэндвич-панели.

Вопрос-ответ:

Чем конструктивно отличается вентшахта от вентканала?

Вентшахта — это вертикальная конструкция, как правило, в виде шахты, которая проходит через несколько этажей здания и соединяет вытяжные отверстия различных помещений. Она чаще всего является частью несущих конструкций и может быть выполнена из кирпича, бетона или сборных элементов. Вентканал, в свою очередь, представляет собой канал — прямоугольный или круглый — который может идти как вертикально, так и горизонтально. Он служит для перемещения воздуха по заданному маршруту и может быть встроен в вентшахту либо существовать отдельно. Каналы чаще всего выполняются из металла или пластиковых материалов.

Можно ли использовать вентканалы без вентшахты в жилом доме?

Да, в некоторых случаях это возможно, особенно в одноэтажных или малоэтажных домах. В таких постройках вентиляционные каналы могут прокладываться горизонтально и выводиться напрямую на улицу через стену или кровлю. Однако в многоквартирных домах или зданиях со сложной планировкой чаще всего используется вентшахта, в которую собираются потоки из отдельных вентканалов. Это необходимо для обеспечения устойчивой тяги и правильного распределения воздуха между этажами.

Почему вентшахты часто делают из кирпича, а вентканалы — из металла?

Материалы подбираются с учетом задач и нагрузок. Вентшахта — это часть строительной конструкции, которая должна обладать прочностью, огнестойкостью и долговечностью. Кирпич или бетон обеспечивают эти качества и хорошо справляются с шумопоглощением. Вентканалы чаще подвержены необходимости гибкой прокладки и обслуживанию, особенно если речь идет о системах с механической вентиляцией. Металл (чаще оцинкованная сталь) подходит благодаря своей легкости, возможности точно подгонять размеры и герметизировать соединения.

Как влияет высота вентшахты на работу вентиляции?

Чем выше вентшахта, тем лучше создается естественная тяга за счет разницы температур и давления между нижней и верхней частью. Это особенно актуально для естественной вентиляции, где воздух выходит без применения вентиляторов. В многоэтажных зданиях высота шахты способствует стабильному отведению отработанного воздуха. Однако при большой высоте может понадобиться установка дефлекторов или корректировка сечения каналов, чтобы избежать обратной тяги и перераспределения потоков между квартирами.

Может ли один вентканал обслуживать несколько помещений?

Может, но с оговорками. При использовании одного вентканала для нескольких помещений необходимо обеспечить правильное распределение потоков и предотвратить обратное движение воздуха. Это достигается с помощью обратных клапанов, правильно рассчитанного сечения канала и грамотной прокладки. В жилых домах такое решение применяется реже, поскольку оно увеличивает риск переноса запахов и загрязнений между помещениями. Вентшахта, напротив, позволяет подключать отдельные каналы от разных помещений, сохраняя раздельность потоков.
