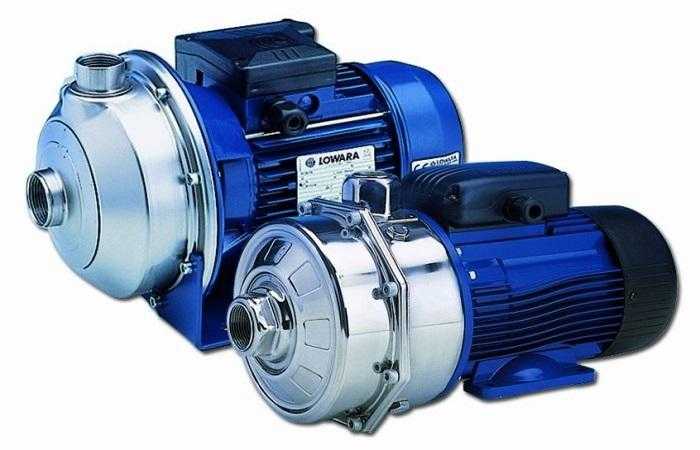

Вихревой насос – это гидравлическое устройство, в котором движение жидкости осуществляется за счёт вихревого эффекта, возникающего при вращении рабочего колеса с лопатками в корпусе особой формы. Основная особенность конструкции – наличие камеры с кольцевым проточным каналом, в которой вода многократно подвергается воздействию лопаток, увеличивая скорость и давление за счёт центробежной силы и турбулентных завихрений.
Рабочее колесо вихревого насоса имеет большое количество узких, радиально расположенных лопаток. При вращении лопатки передают энергию воде, создавая интенсивный вихревой поток. Это приводит к резкому увеличению давления, при том что объём перемещаемой жидкости остаётся небольшим. Такой принцип позволяет использовать вихревые насосы в системах, где требуется высокая напорная характеристика при умеренном расходе – например, в бойлерных установках, системах повышения давления, дозирующих и охлаждающих устройствах.
На практике вихревые насосы обеспечивают напор до 90 метров при расходе до 25 м³/ч, при этом КПД редко превышает 50%. Это следует учитывать при выборе оборудования: для транспортировки больших объёмов жидкости более эффективны центробежные насосы, однако в условиях необходимости высокого давления при компактных размерах и простоте конструкции вихревые насосы остаются оптимальным решением.
Рекомендация: при установке вихревого насоса необходимо строго соблюдать условия эксплуатации – отсутствие загрязнений в воде, минимальные перепады давления на входе и защита от кавитации. Пренебрежение этими требованиями приводит к снижению срока службы крыльчатки и подшипников. Для повышения ресурса оборудования рекомендуется установка фильтров грубой очистки на входе и регулярный контроль состояния узлов.

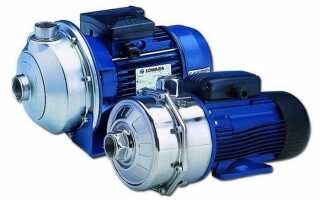

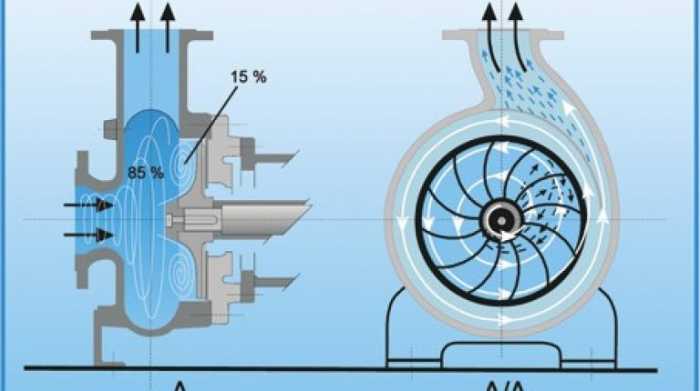

Как создаётся вихревой поток внутри рабочей камеры насоса
Вихревой поток формируется за счёт особой геометрии рабочего колеса и конфигурации спиральной камеры. Лопасти колеса расположены по периферии и имеют изогнутую форму, что обеспечивает радиальное ускорение воды при вращении.
Когда вода поступает через входной патрубок, она попадает в зазор между стенкой камеры и лопастями колеса. При вращении рабочего колеса жидкость многократно отклоняется от поверхности лопастей и возвращается обратно к ним за счёт центробежной силы. Этот процесс называется многократной рециркуляцией.
Каждое взаимодействие жидкости с лопастями приводит к передаче дополнительной энергии, что создаёт спиральное движение воды. При этом в зазоре формируется устойчивый вихрь, движущийся по направлению к выходному патрубку. Давление в центре вихря понижено, а по периферии – повышено, что усиливает всасывающее действие и позволяет перекачивать жидкость с минимальным объёмом.
Максимальная интенсивность вихря достигается при минимальном зазоре между колесом и стенками камеры – не более 0,3–0,5 мм. Нарушение этого зазора снижает эффективность насоса и вызывает нестабильность потока. Для устойчивого вихревого движения также критично сохранять постоянство оборотов двигателя – отклонения свыше 5% приводят к разрушению структуры потока.
Зачем используется малый зазор между рабочим колесом и корпусом
Малый зазор между рабочим колесом и внутренней поверхностью корпуса вихревого насоса необходим для минимизации утечек перекачиваемой жидкости из зоны высокого давления в зону низкого. Это напрямую влияет на коэффициент полезного действия агрегата. Увеличение зазора даже на 0,1 мм может снизить КПД на 2–4% в зависимости от конструкции и рабочих параметров насоса.
При зазоре менее 0,3 мм обеспечивается достаточное гидродинамическое сопротивление, препятствующее рециркуляции. Это особенно критично при высокочастотном вращении ротора (более 2900 об/мин), где даже незначительные утечки становятся причиной турбулентных потерь и кавитации.
Рекомендуется выдерживать зазор в диапазоне 0,1–0,2 мм при обработке сопрягаемых поверхностей с точностью до 6–7 квалитета. Это достигается посредством шлифовки или прецизионного литья. Дополнительное уплотнение не применяется – его роль исполняет сам минимальный зазор, обусловленный точной сборкой.
Оптимизация зазора также снижает осевые нагрузки на подшипники и повышает стабильность рабочего процесса за счёт уменьшения вибраций. При увеличенном зазоре возможно падение давления на выходе до 10–15%, особенно в компактных насосах с небольшим диаметром рабочего колеса.
При эксплуатации необходимо регулярно контролировать зазор, особенно при наличии абразивных частиц в жидкости, так как износ поверхностей увеличивает зазор и снижает производительность. Периодическая проверка состояния корпуса и колеса – обязательная мера для поддержания номинальных характеристик насоса.
Роль лопастей рабочего колеса в формировании давления
Лопасти рабочего колеса вихревого насоса играют ключевую роль в передаче энергии жидкости и создании давления. Их геометрия определяет интенсивность вихревого эффекта, напрямую влияющего на эффективность насоса.
Оптимальный угол наклона лопастей составляет 20–30°, что обеспечивает максимальную центробежную силу при минимальных потерях. При меньших углах поток не успевает сформировать устойчивую вихревую структуру, а при больших – возрастает сопротивление, что снижает КПД.
Число лопастей также критично: от 8 до 24 – в зависимости от диаметра колеса и необходимого напора. Меньшее количество приводит к снижению стабильности потока, большее – к турбулентности и кавитации. Для стабильной работы при высоких давлениях рекомендуется использовать асимметричные лопасти с переменной толщиной по длине.
Материал изготовления должен обладать высокой устойчивостью к абразивному износу и гидравлическим ударам. Наиболее эффективны нержавеющая сталь и бронзовые сплавы с антикавитационной обработкой поверхности.
Для повышения давления важно, чтобы лопасти обеспечивали максимальное закручивание потока в камере между колесом и корпусом. Это достигается точной настройкой кривизны и ширины лопастей. Нарушение этих параметров ведёт к снижению вихревой энергии и уменьшению создаваемого давления.

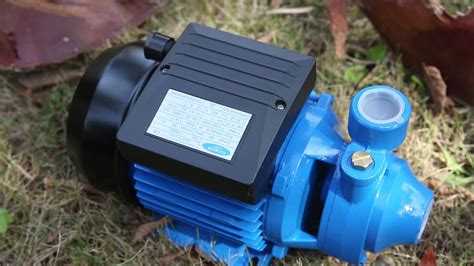

Как происходит забор и подача воды в вихревом насосе
Вихревой насос забирает воду за счёт создания зоны пониженного давления во входной камере. Это обеспечивается вращением рабочего колеса с радиальными лопатками, размещённого внутри улиткообразного корпуса. Вода поступает через входной патрубок, где сразу же попадает в межлопаточное пространство импеллера.
- При вращении колеса жидкость многократно захватывается лопатками и отбрасывается к периферии за счёт центробежной силы.
- На периферии формируется вихревой поток, в котором частицы воды получают дополнительное ускорение. За счёт этого создаётся высокая скорость и, как следствие, высокое давление.
- Плотный вихревой поток формируется в кольцевом канале корпуса, что значительно увеличивает энергию жидкости без существенного увеличения размеров насоса.
После ускорения вода направляется к выходному патрубку. Благодаря высокой плотности вихревого потока и компактной геометрии, насос способен обеспечивать стабильную подачу даже при значительном сопротивлении в системе.
- Перед включением необходимо полностью заполнить насосную камеру жидкостью, исключив наличие воздуха.
- Всасывающий трубопровод должен быть герметичным и как можно короче, чтобы минимизировать потери давления.
- Для корректной работы напорный патрубок должен располагаться выше уровня насоса либо иметь обратный клапан для предотвращения обратного тока воды.
Особенность вихревого насоса – высокая способность к самовсасыванию при предварительном заполнении, что позволяет использовать его в системах с переменным уровнем воды при условии сохранения герметичности и отсутствия утечек воздуха.
Влияние частоты вращения двигателя на напор и расход
Частота вращения электродвигателя вихревого насоса прямо пропорционально влияет на оба ключевых параметра его работы – напор и расход. При увеличении частоты вращения в два раза (например, с 1450 до 2900 об/мин) напор возрастает в четыре раза, а расход – в два. Это соответствует законам подобия гидродинамики для центробежных и вихревых насосов.
Снижение частоты вращения приводит к снижению давления на выходе и уменьшению производительности. При частоте 1450 об/мин типичный вихревой насос обеспечивает напор порядка 40 м и расход около 1,2 м³/ч. При 2900 об/мин – напор достигает 160 м при расходе около 2,4 м³/ч. Однако при увеличении оборотов возрастает и энергопотребление, пропорционально кубу частоты, что необходимо учитывать при выборе частотного преобразователя.
Регулировка частоты вращения позволяет точно подстраивать характеристики насоса под конкретные условия, например, при переменном водоразборе или необходимости ограничения напора для защиты трубопровода. Ниже представлены ориентировочные значения:
| Частота вращения (об/мин) | Расход (м³/ч) | Напор (м) | Потребляемая мощность (кВт) |
|---|---|---|---|
| 1000 | 0,8 | 20 | 0,35 |
| 1450 | 1,2 | 40 | 0,75 |
| 2900 | 2,4 | 160 | 6,0 |
Для оптимальной работы рекомендуется использовать насос с частотно-регулируемым приводом и автоматическим управлением по датчику давления. Это обеспечивает стабильность параметров и снижает износ оборудования.
Почему вихревые насосы чувствительны к загрязнённой воде
Минимальный рабочий зазор между рабочим колесом и корпусом вихревого насоса составляет всего 0,15–0,20 мм, тогда как в обычных центробежных агрегатах он достигает 0,4–0,6 мм. Такой микрозазор обеспечивает высокий напор, но не оставляет места для частиц крупнее человеческого волоса (≈0,06 мм). :contentReference[oaicite:0]{index=0}
Даже тонкая взвесь кварцевого песка быстро стачивает торцовые и радиальные поверхности. Увеличение зазора до 0,5 мм уменьшает напор на 25–30 %, а при 1 мм падение достигает ≈40 % с одновременным снижением КПД более чем на 15 %. :contentReference[oaicite:1]{index=1}
По паспортам большинства вихревых моделей максимальный размер твёрдых частиц не должен превышать 0,05 мм, а суммарное содержание механических примесей – 20 г/м³; превышение любого из этих порогов переводит износ в лавинный режим: уплотнительные кольца теряют форму за считанные сотни часов, после чего насос не развивает расчётный напор. :contentReference[oaicite:2]{index=2}
Даже химически «чистая» вода создаёт риск: после суток простоя оксиды железа «прихватывают» латунное колесо к чугунному корпусу, и двигатель не может провернуть вал, пусковой ток возрастает в 3–4 раза. :contentReference[oaicite:3]{index=3}
Практические меры: ставьте сетчатый фильтр с ячейкой ≤60 µм и при концентрации взвеси, близкой к предельной, подключайте гидроциклон; промывайте систему после любых монтажных работ; запускайте насос еженедельно на 2‑3 мин, чтобы избежать коррозионного заедания; проверяйте фильтр каждые 50 ч и меняйте втулки при увеличении зазора до 0,4 мм.
::contentReference[oaicite:4]{index=4}

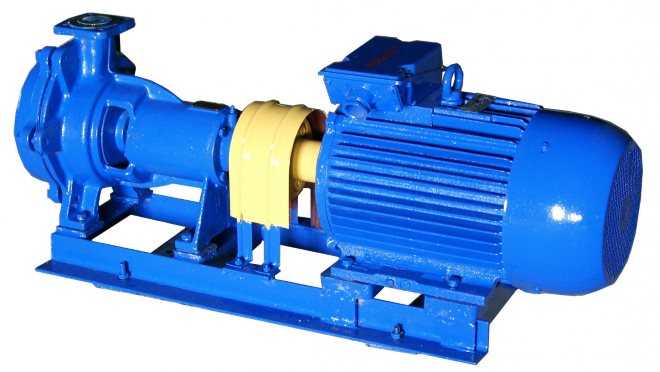

Когда стоит выбрать вихревой насос вместо центробежного
Вихревой насос предпочтителен в условиях, где центробежный демонстрирует недостаточную эффективность из-за особенностей гидравлической системы. Ниже представлены конкретные ситуации, в которых целесообразно использовать вихревой тип.
- Низкий расход при высоком напоре. Если системе требуется подача воды объёмом менее 2 м³/ч при напоре свыше 40 метров, центробежные модели не обеспечат стабильной работы. Вихревые насосы эффективно справляются с такими задачами.
- Подача воды на значительную высоту в ограниченном пространстве. Компактные размеры вихревого насоса позволяют устанавливать его в узких технических нишах без потери производительности.
- Системы с переменным расходом. При работе с колеблющимся потреблением вихревой насос сохраняет стабильное давление, в отличие от центробежного, который чувствителен к изменению расхода.
- Перекачивание слабо загрязнённой воды. При содержании взвешенных частиц до 20 мг/л и размером до 0,1 мм вихревые модели не теряют КПД и не требуют частой очистки крыльчатки.
- Работа в условиях ограниченного электропитания. Вихревой насос запускается при более низком пусковом токе, что снижает нагрузку на сеть и увеличивает надёжность системы в нестабильных условиях.
Выбор вихревого насоса оправдан при специфических требованиях к напору, компактности и устойчивости к нестабильным режимам. В остальных случаях центробежные агрегаты остаются более универсальными.
