Самостоятельная сборка прибора ночного видения (ПНВ) позволяет не только сэкономить средства, но и адаптировать устройство под конкретные задачи: наблюдение в лесу, охота, охрана объектов или исследовательские работы. Основа любого ПНВ – светочувствительный элемент, способный фиксировать слабое инфракрасное излучение и преобразовывать его в изображение. Для базовой модели достаточно инфракрасной камеры, экрана и инфракрасной подсветки.
Инфракрасная подсветка – обязательный элемент. Используются ИК-светодиоды с длиной волны 850–940 нм. Они невидимы для человеческого глаза, но позволяют камере «видеть» в полной темноте. Для равномерной подсветки рекомендуется использовать кольцевую или линейную схему размещения светодиодов, запитанных через ограничительные резисторы и транзисторный ключ для регулировки яркости.
Корпус прибора собирается из пластикового или алюминиевого бокса. Важно обеспечить теплоотвод от подсветки и экранирование от наводок. Все соединения фиксируются пайкой, с обязательной термоусадкой или герметиком. Дополнительно можно установить оптическую линзу с фокусировкой для улучшения детализации изображения на дальних дистанциях.
Выбор подходящей камеры с высокой чувствительностью к инфракрасному излучению
Основной критерий при выборе камеры для прибора ночного видения – высокая чувствительность в ближнем ИК-диапазоне (850–940 нм). CMOS-матрицы чаще используются из-за доступности и низкого энергопотребления, однако для максимальной чувствительности предпочтительнее сенсоры с расширенным ИК-диапазоном, например, Sony IMX290 или IMX462.
IMX290 обеспечивает высокое отношение сигнал/шум при слабом освещении и сохраняет чувствительность в ИК-диапазоне без необходимости модификации. IMX462 отличается ещё большей чувствительностью в 850–940 нм за счёт специфики конструкции пикселей, что делает его оптимальным для наблюдения в полной темноте с использованием ИК-подсветки.
Необходимо выбирать камеры без встроенного ИК-фильтра (IR-cut), либо с возможностью его физического удаления. Наличие фильтра блокирует ИК-излучение и делает камеру бесполезной в условиях отсутствия видимого света.
Минимальное значение светочувствительности должно быть не выше 0.01 лк. Лучше – 0.001 лк или ниже. Также следует учитывать формат видео – разрешение не менее 720p при 25–30 кадрах в секунду обеспечит достаточную детализацию без перегрузки системы.
Для самодельных устройств оптимальны камеры с USB или CSI-интерфейсом. USB-камеры удобны для подключения к одноплатным компьютерам (Raspberry Pi, Orange Pi), а CSI-камеры обеспечивают более высокую скорость передачи данных и меньшую задержку.
Желательно выбирать камеры с возможностью ручной настройки экспозиции, усиления и выдержки. Автоматические алгоритмы плохо работают в условиях полной темноты и могут снижать эффективность ИК-подсветки.
Подбор и установка инфракрасной подсветки для ночного обзора
Для полноценной работы самодельного прибора ночного видения необходим источник инфракрасного (ИК) света. Камеры без встроенной ИК-подсветки теряют эффективность в полной темноте. Оптимальный диапазон длины волны – 850–940 нм. Меньшие значения дают большую яркость, но могут быть заметны человеческому глазу. Для скрытного использования предпочтительнее 940 нм.
Наиболее удобный вариант – использование готовых ИК-светодиодов с коллиматорными линзами. Популярные модели: Osram SFH 4715AS и Vishay TSHG8400. Для направленного света применяются линзы с углом 10–30°, для рассеянного – до 60° и более. Выбор зависит от того, требуется ли обзор на дальность или широкая зона освещения на близком расстоянии.
Для питания используются драйверы с ограничением тока. Не подключайте светодиоды напрямую к источнику питания – это приведёт к перегреву и выходу из строя. Рекомендуемый ток для большинства ИК-светодиодов – 100–150 мА. Используйте понижающий преобразователь с регулируемым током, например, AMC7135 или аналогичный линейный драйвер.

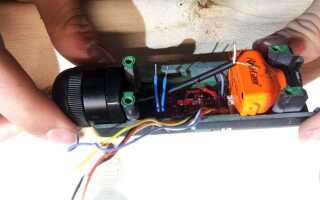

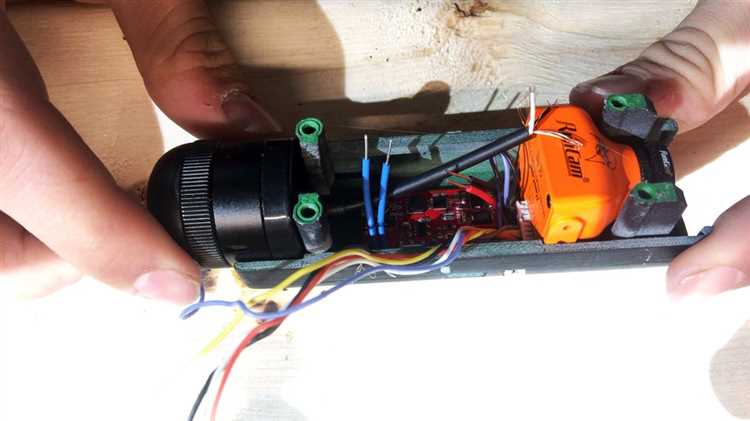

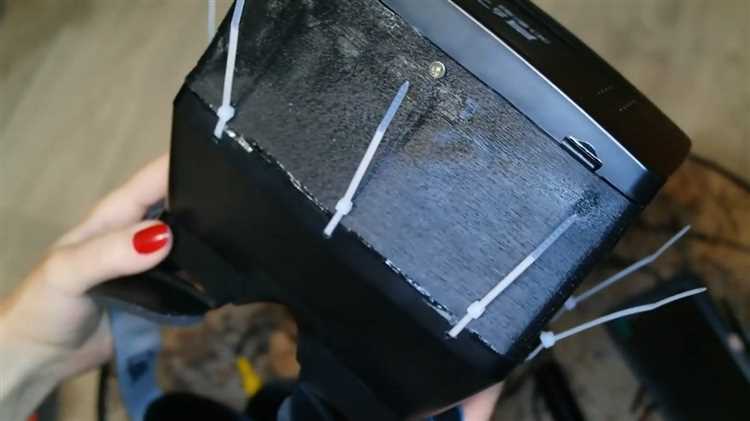

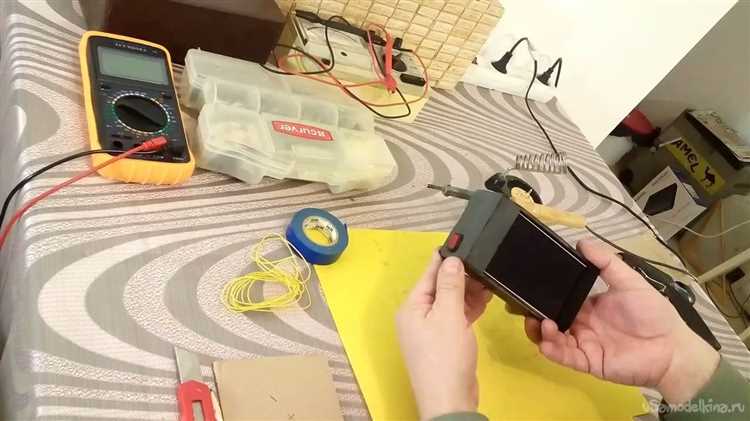

Корпус – ключевой элемент, обеспечивающий физическую защиту электроники и комфорт при эксплуатации прибора ночного видения. Для его изготовления предпочтительно использовать материалы с низкой теплопроводностью и устойчивостью к механическим воздействиям: ABS-пластик, текстолит или алюминиевый сплав толщиной от 1 до 2 мм.
- Корпус должен обеспечивать полную изоляцию от света, кроме объектива и окуляра. Внутренние стенки рекомендуется окрасить матовой черной краской для минимизации отражений.
- Оптимальные габариты корпуса – 130×70×60 мм при использовании стандартной ПЗС-камеры 1/3″ и ИК-подсветки на 3-5 светодиодов.
- Расположение компонентов следует проектировать заранее. Камера должна быть закреплена в передней части, окуляр – сзади, источник питания – сбоку или снизу, с возможностью замены без разборки прибора.
- Прорези для вентиляции допустимы только в задней части корпуса. Во избежание запотевания можно предусмотреть установку небольшого герметичного отсека с силикагелем.
- Питание подключается через герметичный разъём – предпочтительно использовать разъёмы типа GX16 или micro-USB с резиновыми кольцами.
- Для крепления на голове или шлеме необходимо предусмотреть резьбовую втулку под стандартный штативный болт 1/4 дюйма или платформу с эксцентриковым замком.
Фиксация всех компонентов осуществляется с помощью винтов М2–М3 и пластиковых стойкодержателей. Для прочности и герметичности швы корпуса проклеиваются эпоксидной смолой или герметиком на основе полиуретана.
Подключение элементов питания и обеспечение автономной работы
Для стабильной работы прибора ночного видения требуется источник питания с выходным напряжением 3,7–5 В. Наиболее подходящий вариант – литий-ионный аккумулятор 18650 ёмкостью от 2600 мА·ч. Он компактен, обладает высоким энергопотенциалом и легко интегрируется в корпус устройства.
Подключение осуществляется через модуль защиты TP4056 с выходом USB или контактной группой. Этот модуль обеспечивает правильную зарядку аккумулятора и защищает от переразряда. Плюсовой контакт батареи соединяется с входом IN+ TP4056, минус – с IN-. Выходы OUT+ и OUT- подключаются к питаемым компонентам прибора: ИК-подсветке, дисплею, преобразователю.
Для обеспечения стабильного напряжения на выходе рекомендуется использовать понижающий преобразователь типа AMS1117-5.0 (если требуется строго 5 В) или более эффективный импульсный DC-DC стабилизатор, например, на базе MP1584. Подключение должно быть выполнено с соблюдением полярности и через конденсаторы фильтрации 10–100 мкФ на входе и выходе стабилизатора.
Автономность напрямую зависит от энергоэффективности компонентов. При выборе дисплея предпочтительнее модели с низким током потребления (до 300 мА). ИК-подсветку лучше реализовать на светодиодах с ШИМ-регулировкой мощности. Это позволит оптимизировать энергозатраты без снижения эффективности в условиях слабой освещённости.
В корпусе прибора необходимо предусмотреть отсек с доступом к USB-разъёму для зарядки или установить внешнюю зарядную колодку. Для индикации заряда целесообразно подключить светодиоды модуля TP4056: красный – зарядка, синий – завершение.
Рекомендованная практика – тестирование всех компонентов на токопотребление с помощью мультиметра. Это позволит заранее оценить продолжительность автономной работы и определить, какие элементы требуют оптимизации или замены на более энергоэффективные аналоги.
Настройка фокусировки объектива и увеличение дальности обзора
Для точной фокусировки используйте объектив с ручной регулировкой резкости. Наиболее подходящие модели – с фокусным расстоянием от 50 до 75 мм. Установите прибор на устойчивую поверхность, наведите объектив на объект на расстоянии не менее 30 метров и вращайте фокусировочное кольцо до получения максимально чёткого изображения. Используйте тестовую цель с высокой контрастностью (например, сетку из тёмных и светлых полос) для более точной юстировки.
Регулировка диоптрий важна, если используется окуляр от фотоаппарата или бинокля. При отсутствии штатной настройки замените штатный окуляр на модель с регулировкой ±5 диоптрий. Настройку производите по объекту на расстоянии 10–15 метров при минимальной яркости внешнего освещения.
Для увеличения дальности обзора оптимизируйте соотношение диафрагмы и чувствительности матрицы. Используйте объективы с минимальной светосилой f/1.2–f/1.4. Более узкая диафрагма снижает уровень засветки и увеличивает контраст в условиях слабого ИК-освещения.

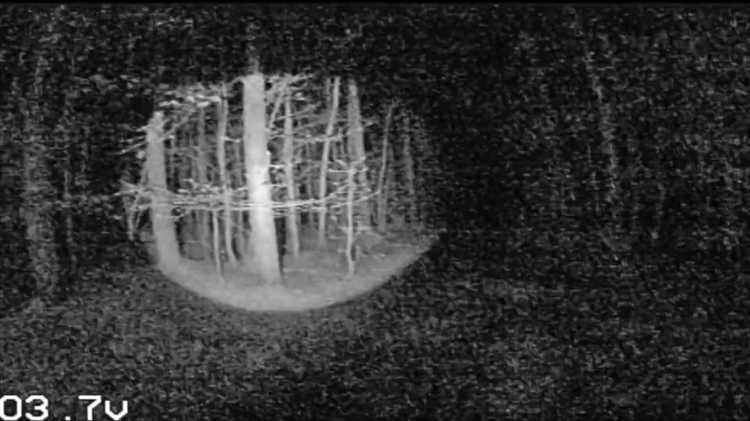

Дополнительно улучшить обзор на дальних дистанциях позволяет внешний ИК-прожектор с длиной волны 850–940 нм. Установите его на регулируемом кронштейне с возможностью сужения светового пучка. На расстояниях свыше 100 метров предпочтительны лазерные ИК-излучатели с коллиматором. Их точка фокусировки должна совпадать с направлением объектива, расхождение не должно превышать 1°.
Проверяйте точность настройки в полной темноте. Используйте светочувствительную мишень или отражающие элементы (например, катафоты) на расстоянии от 50 до 150 метров. Малейшее расфокусирование на этих дистанциях указывает на необходимость корректировки объектива или крепления матрицы.

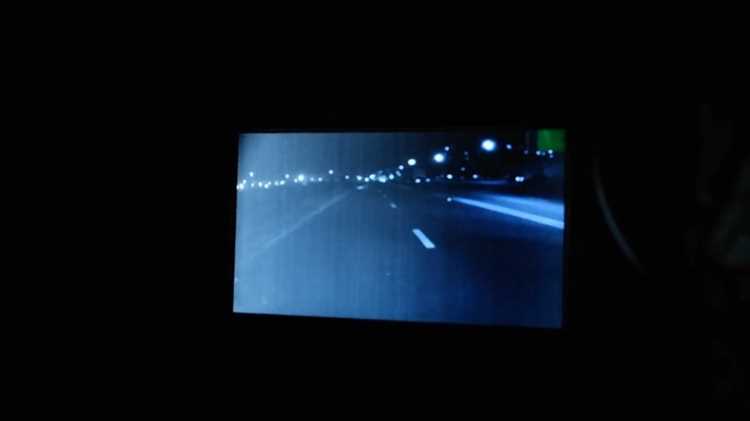

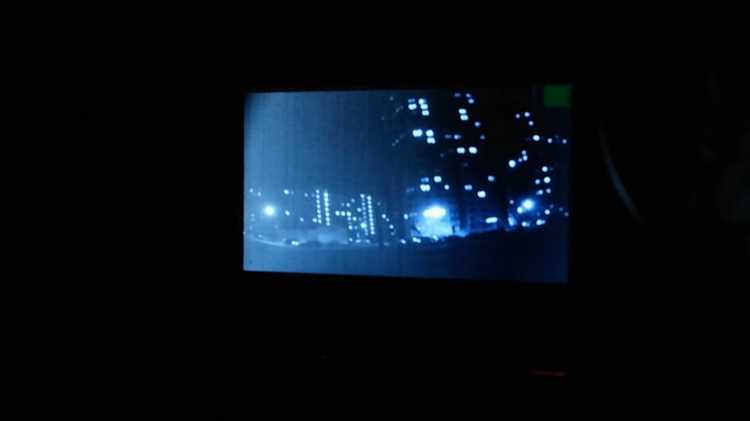

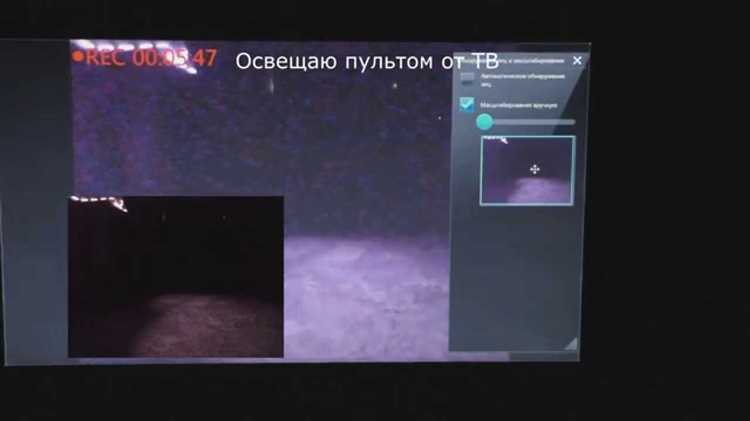

Проверка работы устройства в условиях слабого освещения
Для объективной оценки работы прибора ночного видения подготовьте помещение с освещённостью не выше 0,1 люкс. Используйте цифровой люксметр для точного контроля уровня света. Включите устройство и зафиксируйте время от подачи питания до появления первого четкого изображения.
Разместите объект тестирования на расстоянии 3 метров. Оптимально использовать контрастные предметы с детализацией не менее 1 мм, чтобы проверить разрешающую способность оптики и сенсора. Снимайте и анализируйте изображение на наличие шумов и искажений, фиксируя их интенсивность.
Измерьте яркость экрана с помощью фотометра: она должна соответствовать техническим характеристикам прибора и обеспечивать комфортное восприятие без переосвещения. Проверяйте чувствительность ИК-подсветки, включая и отключая ее, чтобы оценить качество изображения в полной темноте и при слабом остаточном освещении.
Для оценки устойчивости работы проведите тест длительностью 15 минут, контролируя стабильность изображения и отсутствие перегрева элементов. Зафиксируйте показатели энергопотребления в режиме ночного видения – они должны соответствовать расчетным параметрам схемы.
При выявлении шумов выше допустимых значений проверьте правильность подключения сенсора и целостность фильтров. Итоговый анализ позволит выявить необходимость калибровки или доработки схемы усиления сигнала для улучшения качества работы устройства в условиях слабого освещения.
Вопрос-ответ:
Какие основные компоненты понадобятся для самостоятельной сборки прибора ночного видения?
Для изготовления прибора ночного видения своими руками потребуется набор элементов: фотокатод или специальная фоточувствительная матрица, усилитель изображения, объектив с хорошей светосборной способностью, питание (аккумулятор или батареи), а также корпус для размещения всех компонентов. Часто используют инфракрасные светодиоды для подсветки темных участков, которые не видны невооруженным глазом.
Какие сложности могут возникнуть при настройке усилителя изображения в самодельном приборе?
Основная сложность заключается в правильной подгонке напряжения и регулировке усиления сигнала, чтобы получить четкое изображение без излишнего шума. Если усиление слишком высоко, картинка будет зернистой и мерцающей; если слишком низко – изображение получится тусклым. Кроме того, необходимо тщательно собрать цепь, чтобы исключить помехи и обеспечить стабильную работу в условиях слабого освещения.
Насколько реалистично ожидать высокого качества изображения у самодельного прибора ночного видения?
Качество изображения у самодельных устройств обычно уступает заводским аналогам из-за ограничений в используемых компонентах и опыте сборки. Тем не менее, при правильном подборе деталей и аккуратной настройке можно получить приемлемую картинку, которая позволит различать объекты в темноте на небольшом расстоянии. Для улучшения результата часто применяют дополнительную инфракрасную подсветку.
Можно ли использовать обычную веб-камеру для создания прибора ночного видения, и какие изменения для этого потребуются?
Да, модификация веб-камеры для работы в условиях низкой освещенности возможна. Для этого снимают встроенный ИК-фильтр, который блокирует инфракрасный свет, и добавляют ИК-подсветку. Также нужна прошивка или программное обеспечение, способное обрабатывать слабые сигналы. Такая переделка подходит для экспериментов, но ее эффективность ограничена из-за особенностей сенсора и оптики веб-камеры.
Какие меры безопасности стоит соблюдать при работе с элементами питания и ИК-излучателями в приборе ночного видения?
При сборке важно избегать коротких замыканий и использовать стабилизированное питание с подходящими параметрами, чтобы не повредить электронные компоненты. ИК-светодиоды следует применять с осторожностью, не направляя их напрямую в глаза, так как невидимый инфракрасный свет при высокой мощности может вызвать повреждение зрения. Рекомендуется использовать защитные очки и соблюдать правила работы с электроникой.
Какие основные компоненты нужны для самостоятельной сборки прибора ночного видения?
Для создания прибора ночного видения своими руками понадобятся несколько ключевых элементов: фотокатод или чувствительная камера, усилитель изображения, объектив с подходящим фокусным расстоянием, а также источник питания — обычно это батарейки или аккумуляторы с нужным напряжением. Кроме того, потребуется корпус для установки всех деталей и оптические фильтры для улучшения качества изображения в темноте. Все компоненты должны быть совместимы по техническим характеристикам и способствовать повышению чувствительности прибора к слабому освещению.
