Картон – это лёгкий, доступный и податливый материал, который идеально подходит для создания прототипов и простых механических конструкций. Используя обычный упаковочный картон, можно собрать функционального робота с подвижными элементами без необходимости в 3D-принтере или дорогостоящих деталях.
Для базовой конструкции понадобится гофрокартон толщиной 3–5 мм, канцелярский нож, термоклей и несколько деревянных шпажек или зубочисток для подвижных соединений. Электроника минимальна: достаточно одного сервопривода SG90, микроконтроллера Arduino Nano и пары проводов. Такой набор позволяет сделать, например, шагающего или манипулирующего робота.
Важно заранее спроектировать каждую деталь. Лучше использовать миллиметровую бумагу или программу вроде Inkscape для создания шаблонов. Крепления должны учитывать свойства картона: не перетягивать его, не допускать разрывов. Подвижные узлы можно усилить с помощью слоёв картона, склеенных перпендикулярно направлению гофры.
Перед подключением сервоприводов проверь, как двигаются суставы. Если есть люфты, добавь распорки или измени форму соединений. Электроника монтируется в отдельных отсеках – так её легче обслуживать. Питание можно организовать через батарейный отсек на 4 AA-элемента, установив его на спину робота для равновесия.
Выбор типа робота и проектирование внешнего вида
Определите функциональность: робот может быть подвижным (на колёсах или ногах) или стационарным (манипулятор, декоративная модель). Для начинающих оптимален мобильный робот на двух колёсах с передним опорным роликом – прост в сборке и стабилен при движении.
Выберите источник движения. Электропривод с мини-моторами постоянного тока подходит для лёгких конструкций. Учтите, что вес и распределение нагрузки влияют на устойчивость. Средний вес платформы из картона с двумя моторами – до 300 грамм.
Каркас проектируйте с учётом размещения компонентов: моторы, батарейный отсек, микроконтроллер, сенсоры. Распределяйте элементы так, чтобы центр тяжести находился ближе к середине основания. Это снизит риск опрокидывания.
Для создания деталей используйте картон толщиной 2–3 мм. Перегородки усиливают конструкцию. Форма корпуса зависит от задач: прямоугольная база – для транспортных функций, округлая – для повышения манёвренности в ограниченном пространстве.
Окна, панели и технологические вырезы проектируйте заранее. Для точности создайте чертёж в масштабе 1:1 на бумаге или в редакторе (например, Inkscape). Рекомендуется предусмотреть сменные модули: съёмный отсек для аккумуляторов, панель для сенсоров, чтобы упрощать модернизацию.
Необходимые материалы и инструменты для создания корпуса
Для создания прочного и функционального корпуса робота из картона потребуется следующее:
- Гофрокартон: толщина не менее 3 мм. Лучше использовать картон из упаковок бытовой техники – он плотнее и держит форму.
- Канцелярский нож: острое лезвие обязательное условие. Запасные лезвия необходимы для точной резки без надрывов.
- Металлическая линейка: длина от 30 см. Обеспечивает ровные разрезы при использовании ножа.
- Клеевой пистолет: с термоклеевыми стержнями диаметром 7–11 мм. Подходит для быстрой фиксации деталей.
- Карандаш и маркер: для разметки. Карандаш – для временных меток, маркер – для постоянной маркировки компонентов.
- Циркуль и угольник: позволяют точно вычерчивать окружности и прямые углы при построении шаблонов.
- Пробойник или шило: для аккуратного прокалывания отверстий под оси, провода и крепления.
- Плотный бумажный скотч или малярная лента: временная фиксация деталей перед склейкой, усиление углов.
Дополнительно полезны:
- Наждачная бумага с зерном P120 – для сглаживания срезов и устранения заусенцев.
- Пинцет – для точного размещения мелких элементов в труднодоступных местах.

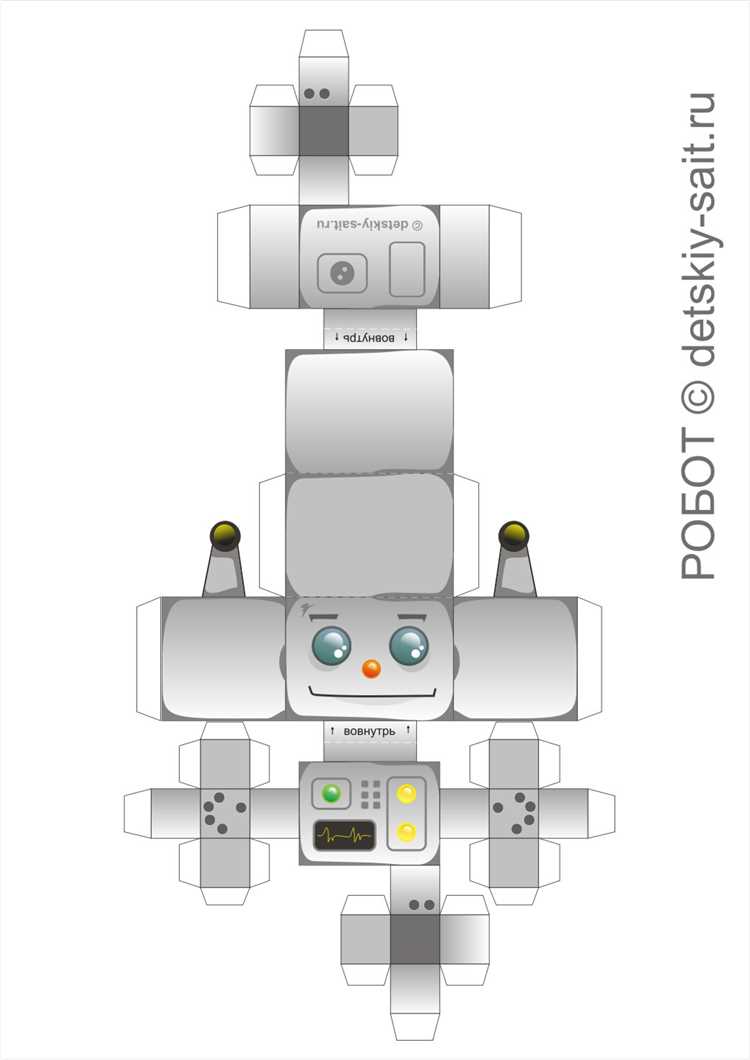

- Картонный шаблон деталей – заранее вырезанный на основе чертежей, ускоряет процесс сборки и минимизирует ошибки.
Разметка и вырезание деталей из картона
Используйте плотный гофрированный картон толщиной не менее 3 мм для несущих элементов и 1–2 мм для декоративных частей. Перед началом убедитесь, что листы не деформированы и не имеют надрывов по краям.
Для точной разметки деталей применяйте металлическую линейку, угольник и остро заточенный карандаш с твердым грифелем (типа H или 2H). Все линии проводите с минимальным нажимом, избегая вдавливания, чтобы не ослабить структуру картона.
Контуры деталей рисуйте с учётом припусков на сгибы – по 2–3 мм с каждой стороны, если соединение будет осуществляться с помощью клея. Если предполагается использование пазов, заранее учитывайте толщину картона при проектировании замковых соединений.
Вырезание производите канцелярским ножом с сегментированным лезвием. Лезвие должно быть новым – тупой край приведёт к разлохмачиванию среза. Режьте вдоль металлической линейки, совершая несколько лёгких проходов, а не один глубокий.
Не прокалывайте картон насквозь при первом резе – это приведёт к неровному краю на оборотной стороне. Для фигурных элементов используйте лекала или трафареты из плотной бумаги.
Все отверстия под оси, провода или механизмы вырезайте только после предварительной сборки прототипа из черновых деталей. Это позволяет избежать несовпадений и перекосов.
Подпишите каждую деталь сразу после вырезания, указывая её назначение и ориентацию. Это особенно важно при сборке подвижных частей, где направление имеет значение.
Сборка подвижных элементов: руки, ноги, голова
Для создания подвижных частей робота из картона потребуется минимальный набор: канцелярский нож, шило, деревянные шпажки, зубочистки, бумажные трубочки и клей ПВА. Также полезны резинки или нитки для создания тяговых соединений.
- Руки: вырежьте плечевую и предплечную секции. В местах сгиба проколите отверстия шилом. Вставьте деревянную шпажку как ось, чтобы рука могла вращаться. Для фиксации используйте каплю клея с обеих сторон, не допуская склеивания вращающихся элементов. Добавьте тягу (нитку), закреплённую внутри корпуса, чтобы можно было управлять движением при натяжении.
- Ноги: нижняя часть туловища должна иметь прорези под бедренные шарниры. Используйте картонные втулки из плотной бумаги как втулки для суставов. Для сгиба коленей создайте дополнительный шарнир посередине ноги. Убедитесь, что ступня имеет широкое основание для устойчивости.
- Голова: закрепляется на вертикальной оси из зубочистки. Основание шеи делается из скрученного кольца картона. Для поворота используйте подвижное соединение: картонная шайба вращается в вырезе на верхней части туловища. Если нужен наклон головы, добавьте вторую ось под углом, закреплённую на внутреннем кольце шеи.
Все соединения следует тестировать на плавность движения до окончательной фиксации. При необходимости усиливайте участки с высокой нагрузкой дополнительным слоем картона.
Установка простейшего механизма движения с помощью сервоприводов
Для реализации движения робота из картона используются микросервоприводы типа SG90 с углом поворота 180°. Один сервопривод способен управлять суставом ноги, лапы или колесом. Оптимальное количество для базового движения – два: по одному на каждую сторону робота.
Каркас из картона должен предусматривать жёсткое крепление сервоприводов. Используйте клеевой пистолет или винтовые зажимы через предварительно прорезанные отверстия. Сервопривод фиксируется так, чтобы ось вращения совпадала с центром подвижной части, например, «бедра» или рычага.
Для передачи движения к подвижной части вырежьте из картона рычаг длиной 4–5 см, проделайте отверстие и прикрепите его к выходному валу сервопривода с помощью штатного пластикового плеча и самореза. Второй конец рычага приклейте к картонной ноге или колесу.
Подключение осуществляется к контроллеру (например, Arduino Uno) через три провода: питание (красный), земля (коричневый/чёрный) и сигнал (оранжевый/жёлтый). Напряжение питания – 5 В. Для питания от батареи используйте стабилизатор напряжения типа AMS1117.
Пример кода для Arduino:
#include <Servo.h>
Servo servoL, servoR;
void setup() {
servoL.attach(9);
servoR.attach(10);
}
void loop() {
servoL.write(0);
servoR.write(180);
delay(1000);
servoL.write(180);
servoR.write(0);
delay(1000);
}
Такой алгоритм обеспечивает маятниковое движение, которое можно адаптировать под шагание или вращение. При разработке конструкции избегайте люфтов в соединениях – даже небольшие зазоры снижают точность движений и разрушают механику при нагрузке.
Соединение элементов конструкции с помощью клея и креплений
Для прочного и аккуратного соединения картона используйте клей на основе ПВА или горячий термоклей. ПВА наносится тонким слоем на обе склеиваемые поверхности и прижимается на 1–2 минуты, затем фиксируется струбциной или прижимом на 15–20 минут для полного схватывания. Горячий клей обеспечивает мгновенную фиксацию, но требует осторожности из-за риска деформации картона при высокой температуре.
Перед нанесением клея тщательно очистите и обезжирьте поверхности, чтобы исключить попадание пыли и жира – это повысит адгезию. Для усиления соединений применяйте картонные или пластиковые уголки, приклеивая их внутри конструкции в местах нагрузок.
Дополнительно используйте мелкие крепежи – булавки или кнопки для временной фиксации элементов до высыхания клея. Металлические скрепки или пластиковые стяжки допустимы для сборки прототипов, но ухудшают внешний вид и долговечность.
Для соединения больших или нагруженных частей рекомендуются клеевые полосы из двухстороннего скотча с высокой адгезией. Они позволяют обеспечить ровное и стабильное соединение без избытка клея и не портят внешний вид.
В местах изгибов и швов лучше использовать комбинацию клея и креплений, чтобы избежать растрескивания и обеспечить равномерное распределение нагрузки. Наносите клей с внутренней стороны конструкции, чтобы не оставить следов на внешней поверхности.
Окрашивание и декоративное оформление готового робота
Для долговечного окрашивания картона рекомендуется использовать акриловые краски на водной основе – они быстро сохнут и не деформируют материал. Перед покраской поверхность необходимо тщательно очистить от пыли и загрунтовать акриловым грунтом для бумаги, что повысит адгезию и сделает цвета ярче.
Наносите краску тонкими слоями с помощью мягкой кисти или поролонового валика, избегая чрезмерного увлажнения картона. Для равномерного покрытия достаточно двух-трёх слоев с промежуточной сушкой около 30 минут. Для создания металлического эффекта применяйте специальные акриловые металлики – серебро, бронза или медь.
Декоративные элементы можно сделать из самоклеящейся пленки, цветного скотча или фольги. Для прорисовки мелких деталей подойдёт тонкий маркер на водной основе или художественные гелевые ручки. При желании добавить текстуру используйте текстурные пасты или акриловые гели, наносимые через трафареты.
После завершения оформления защитите поверхность матовым или глянцевым акриловым лаком в аэрозольной упаковке, чтобы сохранить внешний вид и устойчивость к царапинам. Лак наносится на полностью сухую краску в 2 слоя с интервалом 1 час.
Для дополнительного эффекта освещения установите в корпус маленькие светодиоды, закрепив их клеем-пистолетом и аккуратно проложив проводку внутри конструкции. В местах соединений можно добавить декоративные винтики из пластика или фольги, имитирующие болты.
Вопрос-ответ:
Какие материалы нужны для создания робота из картона?
Для сборки робота из картона понадобятся листы плотного картона, ножницы или канцелярский нож, клей (лучше всего подходит ПВА или термоклей), а также скотч. Дополнительно могут пригодиться маркеры или краски для оформления, проволока для подвижных частей и маленькие детали, например, крышки от бутылок или кнопки, чтобы сделать элементы более реалистичными.
Как сделать, чтобы робот из картона был устойчивым и не разваливался?
Чтобы робот был прочным и устойчивым, нужно использовать плотный картон и хорошо скреплять детали между собой. Стыки лучше клеить с внутренней стороны конструкции, а для усиления можно использовать дополнительные полоски картона на местах соединений. Также важно равномерно распределить вес, чтобы робот не наклонялся в одну сторону. Если детали тяжелые, можно добавить внутренние ребра жесткости — полоски картона, приклеенные внутри корпуса.
Можно ли сделать робота из картона, который будет двигаться?
Да, создать подвижного робота из картона возможно, хотя это требует дополнительных материалов и навыков. Для движения обычно используют простые моторчики от игрушек или электромеханические наборы. Их устанавливают внутрь конструкции и соединяют с подвижными частями — руками или ногами. При этом важно обеспечить устойчивое крепление моторчиков и правильно проложить провода. Такой проект подойдет тем, кто уже имеет опыт с электроникой и механикой.
Какие инструменты и техники помогут аккуратно вырезать детали из картона?
Для аккуратной работы лучше использовать острый канцелярский нож и металлическую линейку для ровных линий. Вырезать стоит на плотной поверхности, например, на коврике для резки. Чтобы избежать рваных краёв, нож нужно менять по мере затупления. Для криволинейных форм хорошо подходят маленькие ножницы или специализированные ножи для фигурной резки. Перед вырезанием полезно сделать разметку карандашом.
Как сделать внешний вид картонного робота более интересным и реалистичным?
Чтобы придать роботу выразительный вид, можно раскрасить его акриловыми красками или использовать маркеры с разной толщиной линии. Добавление мелких деталей — например, глаз из пластиковых крышек, кнопок или кусочков фольги — сделает модель живее. Можно также использовать наклейки или элементы из других материалов, таких как ткань или пластик. Для придания объёма и текстуры стоит комбинировать гладкие и рифленые поверхности картона.
