Розетка в ванной комнате должна быть не только функциональной, но и безопасной. Повышенная влажность, риск конденсата и близость воды требуют строгого соблюдения правил электромонтажа. Основной норматив, на который необходимо ориентироваться – ПУЭ (Правила устройства электроустановок), в частности, пункт 7.1.47, который запрещает установку розеток в зонах с прямым воздействием воды.
Допустимая установка возможна только в зоне 3, то есть на расстоянии не менее 60 см от источников воды, при условии использования розеток с классом защиты не ниже IP44. Дополнительно обязательна установка устройства защитного отключения (УЗО) с током утечки не более 30 мА. Оно срабатывает при малейших признаках короткого замыкания или утечки тока, предотвращая поражение электрическим током.
Выбор розетки также имеет значение. Предпочтение следует отдавать влагозащищённым моделям с крышкой, герметичным уплотнением и обозначением IP на корпусе. Монтаж возможен только при наличии заземления. Старые двухпроводные сети необходимо модернизировать до трёхпроводной системы с использованием медного кабеля сечением не менее 2,5 мм².
Важно заранее определить трассировку скрытой проводки, избегая прокладки в местах с возможным просверливанием плитки или монтажа навесных аксессуаров. Все соединения должны выполняться в распределительных коробках вне зоны повышенной влажности. Провода соединяются методом пайки или с помощью клемм WAGO, исключающих окисление и перегрев.
Выбор розетки с учетом повышенной влажности
Для ванной комнаты необходимы розетки с классом защиты не ниже IP44. Цифра 4 указывает на защиту от брызг с любого направления, а 4 – на защиту от попадания твердых частиц диаметром более 1 мм. В зонах, близких к источникам воды, предпочтителен класс IP55 и выше.
Корпус розетки должен быть герметичным, из ударопрочного пластика с уплотнительными прокладками. Обязателен откидной влагозащитный кожух, плотно прилегающий к основанию. Убедитесь, что при закрытой крышке вилка не может быть вставлена – это исключит попадание влаги внутрь.
Ищите модели с маркировкой «для влажных помещений» и соответствием ГОСТ IEC 60884-1. Производители, такие как Legrand, Schneider Electric, ABB, предлагают линейки специально для ванных комнат. Избегайте универсальных розеток без указания класса защиты – они непригодны для таких условий.
Для подключения электробритв или фенов используйте розетки с встроенным УЗО (устройство защитного отключения) на ток утечки не выше 10 мА. Это существенно снижает риск поражения током при случайном контакте с водой.
Розетка должна устанавливаться на высоте не менее 60 см от уровня пола и не ближе 60 см к душевым кабинам, ваннам или раковинам. Нарушение этих требований делает даже влагозащищённую модель потенциально опасной.
Определение безопасного места для монтажа

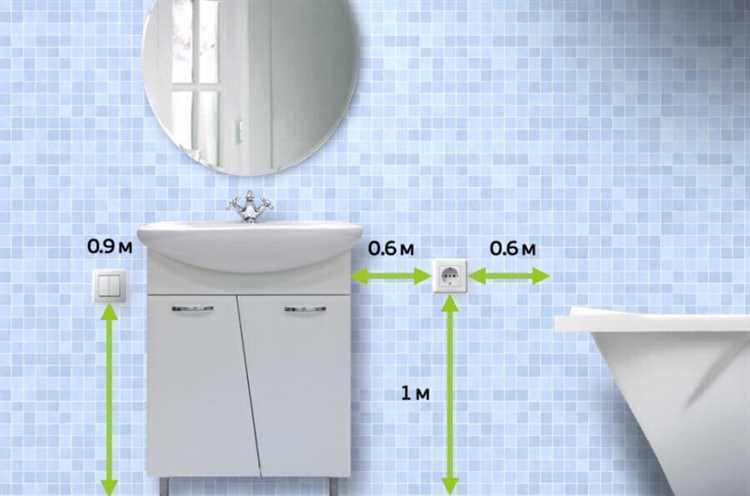

Розетку в ванной запрещено устанавливать ближе 60 см от источников воды: раковины, ванны, душевой кабины. Это минимальная дистанция, установленная ПУЭ (пункт 7.1.47). Нарушение этого правила может привести к короткому замыканию или поражению током.
Допустимое размещение – за пределами зоны 0, 1 и 2. Зона 3 начинается на расстоянии более 60 см от границ водных приборов. Именно здесь допустим монтаж розеток с классом защиты не ниже IP44, обязательно с заземлением.

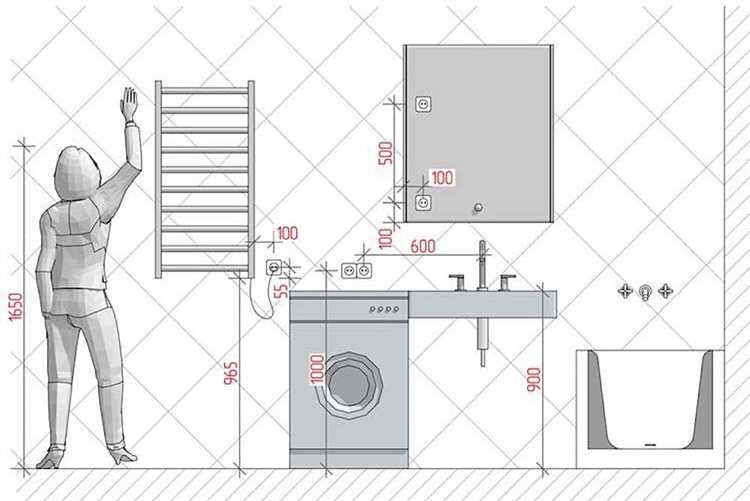

Высота установки – минимум 110 см от пола. Это исключает риск затопления и обеспечивает удобный доступ. Не следует размещать розетку над стиральной машиной или рядом с местами вероятного образования конденсата.
Выбирайте участки стены, где отсутствуют скрытые трубы и кабели. Проверку проводят с помощью детектора скрытой проводки. Допустимо размещение розетки рядом с выключателем или зеркалом с подсветкой, если соблюдены нормы дистанции и защиты.
Категорически запрещено устанавливать розетки в нишах, внутри мебели или за сантехническими люками – это препятствует вентиляции и доступу для обслуживания.
Проверка и отключение электропитания перед работой
Перед установкой розетки в ванной необходимо полностью исключить наличие напряжения в рабочей зоне. Работа с электропроводкой в помещении с повышенной влажностью требует максимальной точности и дисциплины.
- Откройте электрический щит и определите автомат, отвечающий за питание ванной комнаты. На большинстве щитов используются подписи или маркировка – убедитесь, что вы выбрали именно ту линию, к которой подключена ванная.
- Отключите автоматический выключатель. Убедитесь, что он остался в нижнем (выключенном) положении и не возвращается самопроизвольно. Если линия защищена УЗО или дифференциальным автоматом, отключите и его.
- Возьмите индикаторную отвертку или бесконтактный индикатор напряжения. Проверьте работоспособность прибора на известном источнике напряжения – например, розетке в другом помещении.
- Проверьте наличие напряжения в предполагаемом месте установки розетки. Прибор не должен показывать наличие тока ни на одном проводе – фазном, нулевом и заземляющем.
- При наличии доступа к распределительной коробке ванной комнаты проверьте напряжение и там – особенно важно, если проводка скрытая и вы не уверены в её схеме.
- После подтверждения отсутствия напряжения закрепите предупреждающую надпись на щите: «Работа на линии! Не включать!» Это особенно важно, если в помещении есть другие пользователи.
Категорически запрещено начинать установку до полной проверки отсутствия напряжения на всех жилых проводниках. Даже кратковременный контакт с токоведущей жилой в ванной может привести к серьёзным последствиям.
Подбор кабеля и элементов защиты
Для монтажа розетки в ванной комнате необходимо использовать медный кабель с сечением жилы не менее 2,5 мм². Кабель должен иметь двойную изоляцию и маркировку типа ВВГнг-LS – она указывает на пониженную дымо- и газовыделяемость при нагреве, что критично в замкнутом влажном пространстве.
Маршрут кабеля укладывают в гофрированную трубу из ПВХ, устойчивую к влаге и горению. Все соединения выполняются только в распределительных коробках с классом защиты не ниже IP55.
В обязательном порядке розетка подключается через УЗО с номинальным током утечки не более 10 мА. Это требование обусловлено повышенной опасностью поражения током в условиях высокой влажности. В качестве дополнительной защиты устанавливается автоматический выключатель на 16 А, согласованный с характеристиками кабеля и предполагаемой нагрузкой.
Розетка должна быть с защитными шторками и соответствовать степени защиты не ниже IP44. Расположение – не ближе 60 см от источников воды. Монтаж защитных устройств выполняется в распределительном щите за пределами ванной комнаты.
Создание отверстия и подготовка посадочного места
Перед началом работы отключите питание в распределительном щитке. Убедитесь в отсутствии напряжения в предполагаемой зоне установки с помощью бесконтактного индикатора.
- Определите точное место установки розетки – не ближе 60 см от источников воды (ванна, душевая кабина, раковина).
- Нанесите разметку по центру будущей розетки. Стандартная высота – 90–110 см от пола, при необходимости – на уровне подключения бытовой техники.
- Для установки подрозетника используйте коронку по бетону диаметром 68 мм. Для кирпича или пеноблока – возможна работа с буром и зубилом, но с контролем глубины.
- Глубина отверстия – 45–50 мм. Убедитесь, что подрозетник входит заподлицо со стеной без зазоров и перекосов.
- Очистите посадочное место от пыли. Примерьте подрозетник, проверьте вертикаль и горизонталь по уровню.
Для фиксации используйте гипсовый или алебастровый раствор. Смесь не должна быть слишком жидкой, чтобы избежать сползания подрозетника. Нанесите раствор по краям, установите подрозетник, удалите излишки раствора шпателем. Зафиксируйте положение до полного схватывания.
До полного высыхания раствора не начинайте электромонтаж. Контролируйте отсутствие люфта – в дальнейшем это предотвратит вырывание розетки при эксплуатации.

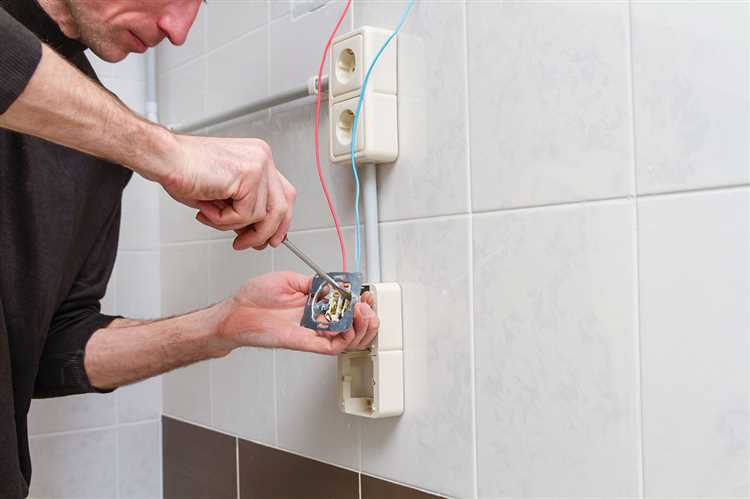

Подключение проводов к розетке по схеме
Перед подключением убедитесь, что питание в ванной отключено на распределительном щите. Стандартная розетка требует трех проводов: фаза (L), ноль (N) и заземление (PE). Для ванной предпочтительна розетка с защитой от влаги и УЗО.
Фазный провод подключается к клемме с маркировкой «L». Он обычно коричневого или красного цвета. Нулевой – к клемме «N», цвет изоляции – синий. Заземляющий провод зеленовато-желтый подключается к заземляющей клемме, обозначенной знаком заземления или буквой «PE».
Перед фиксацией проводов тщательно зачистите концы на 10–12 мм, чтобы обеспечить надежный контакт и исключить короткое замыкание. Проводники должны быть плотно зажаты винтами или зажимами без возможности выпадения.
Если используется многожильный провод, концы необходимо опрессовать наконечниками или аккуратно скрутить, чтобы избежать расщепления жил при закручивании клемм.
При монтаже соблюдайте направление проводов, не допускайте пересечений и перехлестов, чтобы не создавать помех и облегчить будущий ремонт.
После подключения убедитесь в отсутствии люфтов и правильности соединений с помощью индикаторной отвертки или мультиметра. Включайте питание только после проверки.
Монтаж розетки и проверка крепления
Перед установкой убедитесь, что питание отключено на вводном автомате. Для монтажа используйте розетки с классом защиты не ниже IP44, предназначенные для влажных помещений. Подключение выполняйте медными проводами с сечением минимум 2,5 мм².
Снимите защитную крышку розетки, закрепите основание в монтажной коробке с помощью двух саморезов, применяя крестовую отвертку. Важно, чтобы коробка была утоплена в стену ровно, без перекосов, для надежной фиксации.
Подключите провода строго по цветовой маркировке: фаза – коричневый или черный, ноль – синий, заземление – зеленовато-желтый. Жилы зачистите на 10 мм, избегая повреждений жилы, и плотно вставьте в клеммы. После затяжки проверяйте отсутствие люфта проводов.
Закройте розетку декоративной крышкой, зафиксируйте защелками или винтами, если предусмотрено конструкцией. После монтажа проверьте крепление, легким усилием попытайтесь пошатать розетку – люфта быть не должно.
Завершающий этап – проверка работы с помощью тестера или индикаторной отвертки. Убедитесь в правильности подключения фазы, нуля и заземления, а также отсутствии замыканий между контактами.
Тестирование работы и проверка УЗО
Перед подключением розетки в ванной обязательно проверьте корректность работы устройства защитного отключения (УЗО). Используйте специальный тестер УЗО или встроенную кнопку «Тест» на корпусе устройства. При нажатии кнопки «Тест» УЗО должно отключить питание за 0,03 секунды, подтверждая исправность цепи утечки тока.
Порядок проверки: сначала отключите нагрузку с розетки, затем нажмите кнопку «Тест». Если устройство не отключается или срабатывает с задержкой более 0,1 секунды, УЗО необходимо заменить.
Для точного измерения параметров используйте мультиметр с функцией измерения тока утечки. Значение утечки не должно превышать 30 мА для бытовых розеток в ванной. При превышении требуется проверка всей электропроводки и возможная замена оборудования.
Повторяйте тестирование УЗО не реже одного раза в полгода, особенно в условиях повышенной влажности, чтобы гарантировать безопасность эксплуатации розетки в ванной комнате.
Вопрос-ответ:
Можно ли установить розетку в ванной комнате самостоятельно без привлечения электрика?
Да, установка розетки в ванной комнате возможна своими силами при условии точного соблюдения правил безопасности и электромонтажных норм. Главное — использовать специальные влагозащищённые модели и правильно провести заземление, чтобы избежать риска короткого замыкания и поражения электрическим током. Важно также соблюдать расстояния от источников воды и применять подходящие материалы для изоляции.
Какие требования по безопасности необходимо учитывать при монтаже розетки в ванной?
При установке розетки в ванной комнате следует учитывать несколько важных правил. Во-первых, розетка должна быть с классом защиты не ниже IP44, чтобы предотвратить попадание влаги внутрь. Во-вторых, рекомендуется использовать устройства с заземлением и автоматические выключатели дифференциального тока (УЗО) для дополнительной защиты. Также стоит монтировать розетки на расстоянии не менее 60 см от ванны или душевой кабины, чтобы минимизировать риск контакта с водой.
Как правильно выбрать место для установки розетки в ванной?
При выборе места для установки розетки в ванной важно учесть, чтобы оно находилось вне зоны непосредственного попадания брызг и влаги. Обычно розетки располагают на высоте около 1 метра от пола, не ближе 60 см от душа или ванны. Это помогает снизить вероятность коррозии и коротких замыканий. Кроме того, стоит обратить внимание на удобство использования — розетка должна быть доступна для подключения электроприборов, таких как фен или электробритва.
Какие инструменты и материалы потребуются для установки розетки в ванной комнате?
Для работы понадобится набор отверток, индикатор напряжения, кусачки для проводов, пассатижи, а также перфоратор или дрель для крепления подрозетника. В качестве материалов нужно подготовить влагозащищённую розетку, электрический кабель с двойной изоляцией, подрозетник с защитой от влаги и герметик для уплотнения. При необходимости рекомендуется также использовать УЗО и автоматический выключатель для безопасной работы.
Какие ошибки чаще всего допускают при самостоятельной установке розетки в ванной и как их избежать?
Основные ошибки связаны с неправильным выбором розетки (без защиты от влаги), отсутствием заземления и недостаточным соблюдением норм по расстоянию от источников воды. Иногда забывают установить УЗО, что увеличивает риск поражения током. Чтобы избежать проблем, важно внимательно изучить инструкции, использовать подходящие материалы и не экономить на защитных устройствах. Если возникают сомнения, лучше проконсультироваться со специалистом перед началом работ.
