Правильно установленный насос обеспечивает бесперебойную подачу воды из скважины и продлевает срок службы оборудования. При самостоятельной установке важно учитывать глубину источника, тип насоса, диаметр обсадной трубы и особенности грунта. Ошибки при монтаже могут привести к перегреву, засору или преждевременному выходу из строя агрегата.
Для скважин глубиной до 8 метров подходит поверхностный насос, однако для более глубоких источников требуется глубинный погружной насос – центробежный или вибрационный. При выборе оборудования необходимо учитывать не только глубину, но и дебит скважины, а также потребности в воде – для полива, хозяйственных нужд или круглогодичного водоснабжения дома.
Ключевое требование – надежная герметизация соединений и защита от сухого хода. Обязательно устанавливается обратный клапан для предотвращения слива воды обратно в скважину. Для погружного насоса необходим качественный страховочный трос из нержавеющей стали или капрона, а также электрокабель с гидроизоляцией.
Перед началом работ следует произвести замер зеркала воды и статического уровня, подобрать оптимальную точку подвеса насоса, чтобы избежать заиливания и минимизировать риск захвата воздуха. Глубина погружения рассчитывается с учётом рекомендаций производителя и реальных параметров скважины.
Выбор типа насоса в зависимости от глубины и дебета скважины

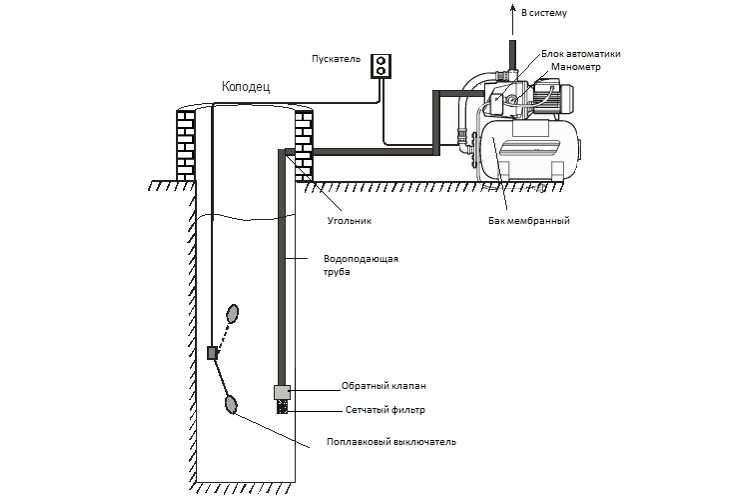

При глубине до 8 метров подходит поверхностный насос. Он монтируется вне скважины, обеспечивает подачу воды с глубины не более 7–8 метров. При понижении уровня воды ниже этой отметки эффективность резко падает, возможен захват воздуха.
Для скважин глубиной от 25 до 80 метров лучше применять центробежные погружные насосы. Они устойчивы к перепадам давления, способны поддерживать стабильный напор, допустимая глубина погружения – до 100 метров в зависимости от модели.
При дебете скважины менее 1 кубометра в час предпочтительны насосы с автоматикой отключения при «сухом ходе» и встроенным обратным клапаном. Это предотвращает перегрев и увеличивает срок службы.
Для скважин с высоким дебетом – от 3 кубометров в час и выше – применяются многоступенчатые насосы с повышенной производительностью. Их диаметр должен соответствовать обсадной трубе с зазором не менее 5 мм по окружности для свободного охлаждения двигателя.
Требования к диаметру обсадной трубы и размещению насоса
Диаметр обсадной трубы напрямую влияет на выбор насоса. Минимально допустимый внутренний диаметр обсадной трубы должен превышать внешний диаметр насоса минимум на 8–10 мм. Для скважин с глубинным насосом, диаметр трубы не должен быть менее 110 мм при использовании насосов диаметром 96 мм. В условиях ограниченного пространства циркуляция воды ухудшается, что повышает риск перегрева двигателя.
Насос необходимо размещать минимум на 1 метр выше дна скважины, чтобы избежать попадания песка и ила. При этом важно учитывать статический и динамический уровень воды. Если насос будет установлен выше динамического уровня, возникнет всасывание воздуха и кавитация. При глубине скважины более 30 метров рекомендуется устанавливать насос на 5–10 метров ниже динамического уровня, но с сохранением безопасного расстояния от дна.
При использовании пластиковых обсадных труб важно проверять их устойчивость к деформации под давлением, особенно при установке мощных насосов. Жесткость стенки трубы должна обеспечивать стабильное размещение оборудования без смещений. Перед установкой также проверяется вертикальность обсадной колонны – отклонение более 2–3° может привести к заклиниванию насоса в процессе эксплуатации.
Подготовка скважины перед установкой оборудования
Перед установкой насоса необходимо удостовериться в герметичности обсадной трубы. Осмотрите швы, проверьте отсутствие трещин и сколов. При выявлении дефектов выполните герметизацию с использованием сантехнического герметика или специальной мастики для скважин.
Удалите посторонние предметы и песок со дна скважины. Для этого используйте желонку или компрессорную продувку. Очистка предотвращает попадание абразивных частиц в насос и продлевает срок его службы.
Измерьте статический и динамический уровень воды. Статический – это уровень при выключенном насосе, динамический – при включённом. Эти данные необходимы для выбора глубины установки оборудования. Насос должен быть размещён минимум на 1 м выше уровня дна и не ближе 5 м к зеркалу воды при работе.
Проверьте диаметр обсадной трубы. Он должен соответствовать внешнему диаметру насоса с учётом технологического зазора. Стандартные насосы требуют минимум 5 мм пространства для безопасного опускания и охлаждения.
При необходимости установите направляющую трубу или центратор. Они обеспечивают стабильное положение насоса внутри обсадной колонны и предотвращают касание стенок при запуске.
Убедитесь в наличии источника электропитания с заземлением. Кабель должен быть рассчитан на мощность насоса и длину до скважины. Используйте влагозащищённые соединения и герметизируйте места ввода кабеля в скважину с помощью специальных уплотнителей.
Монтаж обратного клапана и фильтра грубой очистки

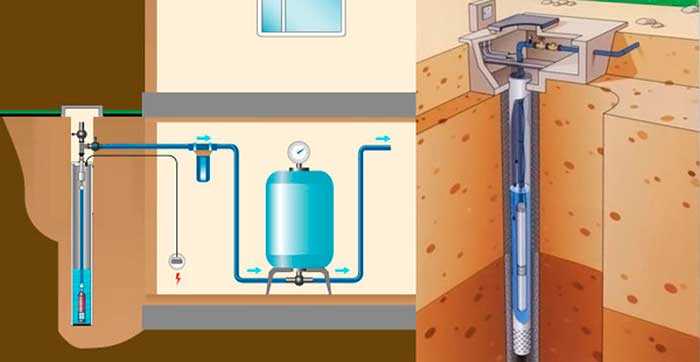

Обратный клапан предотвращает возврат воды в скважину после остановки насоса, сохраняя давление в системе и снижая износ оборудования. Устанавливается он непосредственно на выходе насоса или вблизи от него.
- Выбирайте латунный или нержавеющий клапан с рабочим давлением не менее 10 бар.
- Резьбовое соединение уплотняйте ФУМ-лентой или anaerobic-герметиком, избегая чрезмерного натяжения.
- Монтаж ведите строго по направлению стрелки на корпусе, указывающей поток воды.
Фильтр грубой очистки защищает насос от песка, ила и механических примесей. Размещается он перед обратным клапаном, если конструкция насоса это допускает, либо на трубе выше насоса.
- Используйте фильтр с ячейкой от 100 до 300 микрон в зависимости от степени загрязнённости скважины.
- Корпус фильтра должен быть выполнен из прочного пластика или нержавеющей стали, с температурным и давлением запасом выше рабочих параметров системы.
- Фильтрующий элемент должен быть сменным, с возможностью очистки или замены без демонтажа всей линии.
Фиксация компонентов осуществляется с помощью латунных или пластиковых муфт, допускающих демонтаж при обслуживании. Все соединения необходимо проверять на герметичность до погружения насоса в скважину.
Сборка напорной трубы и герметизация соединений
Для напорной линии применяются трубы ПНД диаметром 32–40 мм, рассчитанные на рабочее давление не менее 10 атм. Резьбовые соединения требуют использования фитингов с латунной или стальной вставкой. Перед началом сборки необходимо проверить целостность уплотнительных колец и отсутствие заусенцев на торцах труб.
Соединение от насоса начинается с переходника, оснащённого обратным клапаном. Он фиксируется с использованием анаэробного герметика или ФУМ-ленты в 3–5 слоёв по ходу резьбы. Плотность намотки контролируется: лента не должна сдвигаться при вкручивании.
Сегменты трубы соединяются с помощью компрессионных муфт. Перед вставкой труба обрабатывается наждачной бумагой зернистостью P150 и обезжиривается изопропиловым спиртом. Гайка муфты затягивается до упора, но без перекоса, с контролем момента – не менее 30 Н·м.
Каждое соединение испытывается на герметичность до погружения: через насос подаётся вода под давлением. Допустимое время снижения давления – не более 0,1 атм за 10 минут. При обнаружении утечек соединение разбирается, уплотняется заново и повторно проверяется.

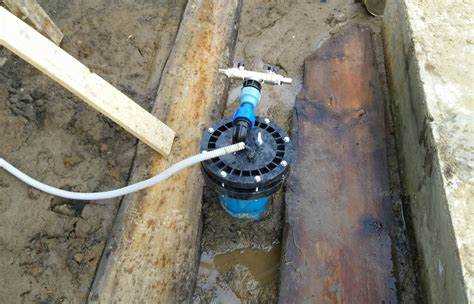

В верхней части системы устанавливается оголовок с встроенным кабельным вводом. Уплотнение обеспечивается резиновыми кольцами, подобранными по диаметру и сжатыми равномерно. Все элементы должны быть защищены от крутящих нагрузок и механических изгибов.
Электроподключение насоса с соблюдением норм безопасности
Перед подключением насоса обязательно отключите питание на распределительном щите. Для питания устройства используйте отдельный кабель с медными жилами с сечением не менее 2,5 мм² для насосов мощностью до 1,5 кВт и не менее 4 мм² для более мощных моделей.
Обязательно установите автоматический выключатель с номиналом, соответствующим мощности насоса, и УЗО с током утечки 30 мА. Это обеспечит защиту от короткого замыкания и утечки тока, что минимизирует риск поражения электрическим током.
Для подключения используйте трехжильный кабель с заземляющим проводом. Контакт заземления должен быть прочно соединен с системой заземления объекта. Провода подключайте согласно маркировке: фаза – к коричневому или черному, ноль – к синему, заземление – к желто-зеленому проводнику.
Обязательно применяйте герметичные кабельные вводы и соединения, защищающие от попадания влаги и пыли. Все соединения выполняйте в распределительной коробке с защитой от попадания воды, предпочтительно с классом защиты IP65 и выше.
Перед запуском проверьте исправность всех соединений мультиметром, измерьте сопротивление изоляции кабеля. Минимально допустимое значение – не менее 1 МОм. Это исключит короткое замыкание и повреждение насоса при включении.
Запрещается прокладывать кабель вместе с силовыми линиями или вблизи источников высоких температур. Для прокладки используйте пластиковые или металлические трубки, защищающие провод от механических повреждений.
Первичный пуск и проверка работы насосной системы
Перед включением насоса необходимо убедиться в правильности сборки и надежности соединений. Проверьте, что кабель питания герметично выведен из скважины и не поврежден. Подключите насос к источнику питания через УЗО или автоматический выключатель с соответствующим номиналом тока.
- Заполните всасывающую трубу водой, чтобы избежать сухого хода насоса.
- Откройте кран на выходе системы для выхода воздуха и предотвращения гидроудара.
- Включите питание и наблюдайте за уровнем тока на амперметре – он должен соответствовать паспортным значениям насоса.
- Проверьте давление в системе при помощи манометра; оптимальный уровень обычно указывается в техническом паспорте или инструкции.
Если насос не набирает давление или шумит, отключите питание и проверьте целостность обратного клапана и фильтра на всасывающей линии.
- Убедитесь в отсутствии вибраций и посторонних звуков во время работы.
- Проверьте герметичность всех соединений, чтобы избежать утечек.
- Контролируйте температуру корпуса насоса: перегрев сигнализирует о возможных неисправностях.
После стабилизации параметров работы насоса проведите замер производительности – она должна соответствовать техническим характеристикам модели. Для этого используйте емкость известного объема и секундомер.
Если параметры отклоняются, проверьте правильность установки глубины погружения и отсутствие засоров в трубопроводе.
Первичный запуск и тщательная проверка исключают риск повреждений и обеспечивают долгосрочную работу насосной системы.
Вопрос-ответ:
Какие типы насосов подходят для установки в скважину своими руками?
Для скважины чаще всего выбирают погружные насосы, которые устанавливаются непосредственно в воду. Они бывают центробежными и вибрационными. Центробежные модели подходят для чистой воды и способны обеспечить большой напор, а вибрационные — более компактные, но менее мощные. Также возможен выбор насосов с защитой от сухого хода, что важно для предотвращения поломок при отсутствии воды.
Как правильно подготовить скважину перед монтажом насоса?
Перед установкой следует проверить глубину и диаметр скважины, убедиться, что труба прочная и не имеет повреждений. Важно очистить скважину от песка и мусора, чтобы насос не засорялся. Также рекомендуется измерить уровень воды, чтобы подобрать насос с нужной производительностью и напором. При необходимости стоит установить фильтр для грубой очистки воды перед насосом.
Какие инструменты и материалы понадобятся для самостоятельного монтажа насоса в скважину?
В первую очередь понадобится сам насос с комплектом кабелей и трубопроводом. Из инструментов пригодятся пассатижи, разводной ключ, изолента, герметик и электрический кабель соответствующего сечения. Для крепления используют трос или цепь, чтобы зафиксировать насос на нужной глубине. Иногда требуется дополнительное оборудование — обратный клапан, фильтр и пускозащитное устройство.
Какие меры безопасности нужно соблюдать при установке насоса в скважину?
Во время монтажа обязательно отключайте электропитание, чтобы избежать поражения током. Следует использовать защитные перчатки и устойчивую лестницу или подъемное устройство при работе на глубине. Проверьте целостность кабеля, избегайте перегибов и повреждений. После установки проверьте герметичность соединений, чтобы предотвратить попадание воздуха и утечки воды. Обращайте внимание на правильное подключение к электросети и заземление.
Как определить оптимальную глубину для установки насоса в скважину?
Оптимальная глубина зависит от уровня залегания воды и технических характеристик оборудования. Насос должен располагаться ниже зеркала воды на расстоянии не менее 1-2 метров, чтобы не было засасывания воздуха и попадания песка. При этом стоит учитывать минимальную глубину погружения, рекомендованную производителем. Неправильное размещение приводит к снижению производительности и ускоренному износу оборудования.
Как выбрать подходящий насос для установки в скважину своими руками?
При подборе насоса важно учитывать глубину скважины, необходимый объём подачи воды и диаметр обсадной трубы. Если скважина глубокая, потребуется насос с достаточной мощностью и напором, способный поднять воду на нужную высоту. Кроме того, следует обратить внимание на тип насоса: погружной или поверхностный. Погружные модели обычно устанавливаются непосредственно в скважину и лучше подходят для глубокой воды, тогда как поверхностные располагаются снаружи и подходят для неглубоких источников. Также важно проверить материал изготовления и устойчивость к загрязнениям, так как это влияет на срок службы устройства.
