Откатные ворота – оптимальное решение для участков с ограниченным пространством перед въездом. При правильном расчёте и точной установке они работают плавно, не требуя сложного ухода. Основное преимущество – отсутствие радиуса поворота, благодаря чему можно использовать каждый метр проезда максимально эффективно.
Для самостоятельной установки потребуются профильная труба (не менее 60×40 мм для рамы), направляющая балка (обычно длиной в 1,5 раза больше ширины проезда), роликовые каретки, уловители, заглушки, кронштейны и автоматика (при необходимости). Особое внимание следует уделить прочности фундамента под роликовые опоры: его длина должна быть не меньше 1/2 ширины ворот, глубина – от 1 м, армирование – обязательно.

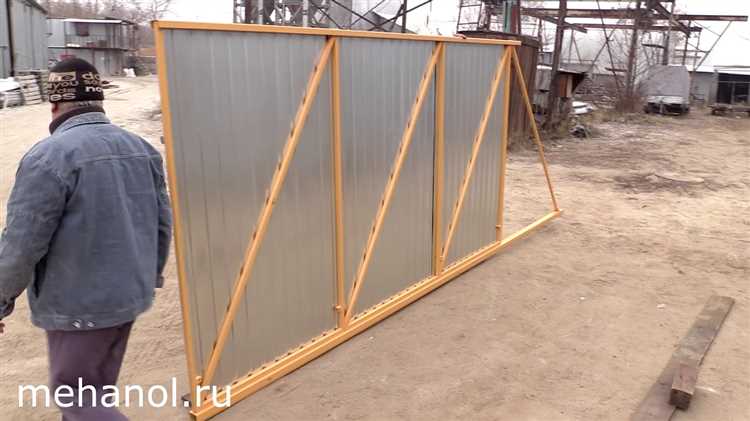

Монтаж состоит из нескольких этапов: закладка фундамента с закладной деталью, сварка каркаса, обшивка (профлист, дерево, сэндвич-панели), установка направляющей, установка и выравнивание роликовых тележек, навешивание полотна, монтаж уловителей и корректировка хода. Все работы требуют соблюдения допусков по горизонтали и вертикали, иначе механизм заклинит уже через несколько циклов открытия-закрытия.
Самостоятельная установка – это экономия до 50% бюджета, но требует точных замеров, инструментов и хотя бы базового навыка сварки. Ошибки на этапе закладки фундамента или сварки каркаса ведут к перекосам, чрезмерной нагрузке на фурнитуру и быстрой её поломке. Перед началом работ следует составить схему с указанием размеров, учесть уклон земли и наличие препятствий.
Выбор типа откатных ворот и расчет проема

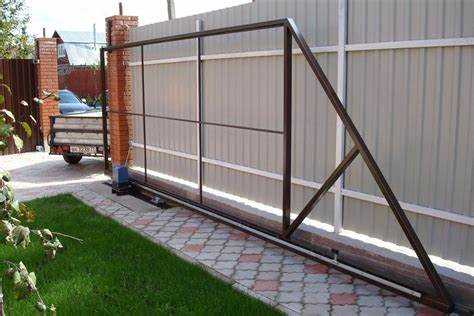

Откатные ворота бывают консольные и рельсовые. Консольный тип предпочтителен для регионов с сильными снегопадами – конструкция подвешена над проездом, не требует очистки рельса. Рельсовые ворота проще и дешевле, но требуют ровного основания и регулярного ухода за направляющей.
- Консольные: не ограничивают проезд, подходят для широкой калитки, требуют контрбаланса не менее 30% от ширины проема.
- Рельсовые: допустимы при ровном, твердом покрытии, экономичны, но менее долговечны в условиях снега и грязи.
Перед выбором конструкции определите ширину проезда. Стандарт для легкового транспорта – 3,5 м. Для въезда грузовика или при узком подъезде увеличьте до 4–4,5 м. Высота ворот зависит от ограждения, но не менее 2 м для безопасности и приватности.
Для консольных ворот длина полотна рассчитывается по формуле:
- L = W + W × 0,3, где
- L – общая длина полотна,
- W – ширина проема.
При проеме 4 м, длина створки составит 5,2 м. Для установки потребуется свободное пространство вдоль забора не менее этой длины.
Высоту направляющих закладывают так, чтобы нижний край полотна находился на 10–12 см выше уровня земли. Это обеспечивает свободное движение даже при неровном покрытии или наличии снега.
Закладная под роликовые опоры должна находиться точно на уровне горизонта, отклонения приведут к перекосу конструкции и повышенному износу механизма.
Подготовка фундамента и закладных элементов
Фундамент для откатных ворот закладывается на стороне отката створки. Ширина – не менее 400 мм, глубина – от 1 м, в зависимости от уровня промерзания грунта. Длина рассчитывается как половина проема плюс 300–400 мм. Используется бетон марки не ниже М300 с щебнем фракцией 10–20 мм.
Перед заливкой устанавливается металлический швеллер №16 или №20 длиной равной фундаменту. Верхняя грань швеллера должна быть вровень с чистовой поверхностью, строго по уровню. Внутри швеллера предусматриваются отверстия Ø10–12 мм с шагом 300–400 мм для выхода бетона.
К швеллеру приваривается арматурный каркас из прутка Ø12–16 мм. Он соединяется с основным армированием фундамента. Каркас изготавливается в виде решетки с ячейками 200×200 мм и должен быть погружен в бетон не менее чем на 50 мм со всех сторон.
После установки всех элементов выполняется заливка бетона с обязательным уплотнением вибратором. Сохнуть фундамент должен минимум 7 дней при температуре выше +10 °C. Нагрузку от ворот допускается передавать не ранее чем через 28 суток.

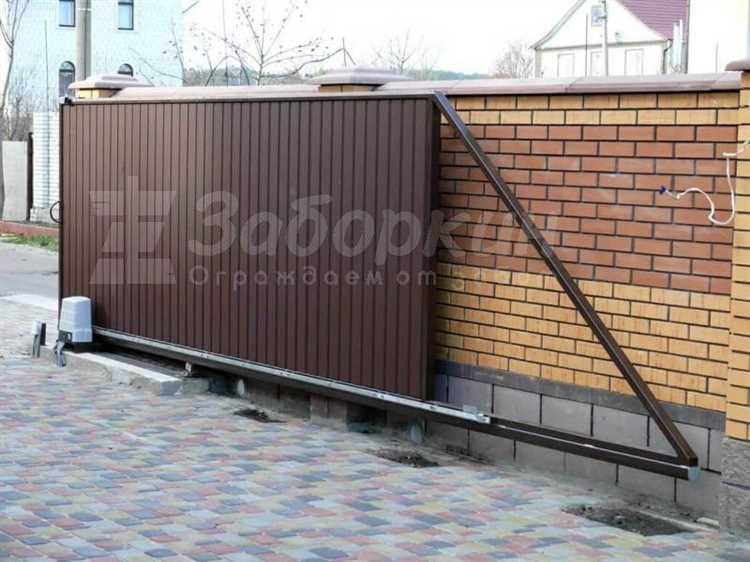

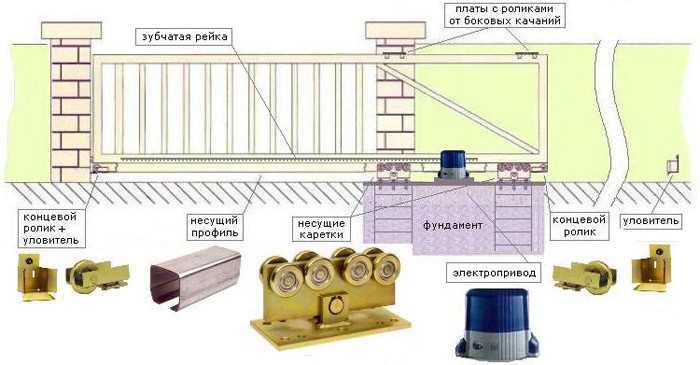

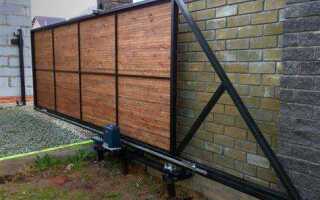

Монтаж направляющей балки и установка опорных роликов
Установку направляющей балки начинайте с точной разметки оси движения ворот. Используйте строительный уровень и лазерный нивелир для фиксации прямолинейности. Балка должна быть размещена строго горизонтально, с минимальным уклоном не более 1 мм на 1 метр длины в сторону отката.
Крепите направляющую к нижнему краю полотна ворот с помощью сварки или болтовых соединений, предусмотренных производителем. При сварке соблюдайте симметрию швов, чтобы исключить деформацию балки. Обязательно проверьте сварочные швы на отсутствие подрезов и непроваров.

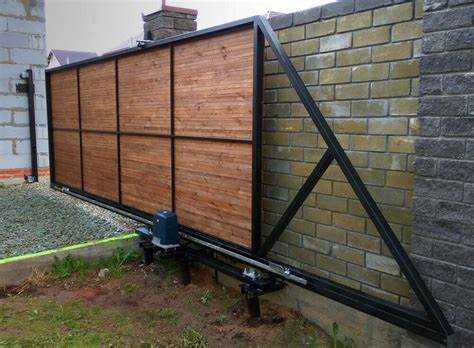

Опорные ролики монтируются на закладные элементы в фундаменте. Между ними должно быть расстояние, равное 40% от длины проема. Первая каретка устанавливается ближе к краю проема, вторая – ближе к месту окончания отката. Закрепляйте каретки анкерными болтами М16 не менее чем в четырёх точках. Перед затяжкой проверьте параллельность роликов направляющей и горизонтальность их расположения.
После фиксации балки и роликов вручную откатите полотно по направляющей. Оно должно перемещаться плавно, без перекосов и заеданий. При необходимости скорректируйте положение роликов по вертикали и горизонтали. Только после этого затягивайте крепеж окончательно.
Установка и выравнивание полотна ворот
Перед началом установки необходимо убедиться, что направляющая балка уже закреплена строго горизонтально и проверена по уровню. От этого зависит точность установки полотна.
Полотно ворот устанавливается на роликовые тележки, предварительно зафиксированные в фундаментной шине. Для этого ворота поднимаются погрузчиком или домкратами и аккуратно опускаются так, чтобы направляющая шина полотна полностью села на оба ролика.
Начальное выравнивание проводится по передней тележке. Сначала закрепите болты крепления тележки, оставив зазор для регулировки. Используйте строительный уровень, устанавливая его на верхнюю кромку полотна. Добейтесь горизонтального положения, перемещая тележку в пределах направляющей. После фиксации первой тележки переходите ко второй, регулируя её положение аналогично.
Для проверки вертикального положения полотна используйте отвес или лазерный уровень. Измерения проводятся в нескольких точках по высоте. При необходимости скорректируйте положение ворот, отрегулировав опоры роликов или изменив натяжение в задней части шины.
После окончательного выравнивания затяните все крепёжные элементы, проконтролируйте свободный ход ворот по всей длине и отсутствие люфта. При движении не должно быть перекосов, затираний или нестабильного качания.
Убедитесь, что край полотна при полном закрытии находится вровень с приёмным столбом. При наличии отклонения корректируется положение задней тележки с последующим повторным контролем горизонтали.
Крепление ловушек и регулировка хода ворот
После монтажа направляющих и установки полотна необходимо закрепить нижнюю и верхнюю ловушки, обеспечивающие стабильное положение ворот в закрытом состоянии и снижающие нагрузку на роликовые опоры.
- Закройте ворота полностью, чтобы определить точное положение ловушек. Полотно должно плотно входить в них без зазоров и перекосов.
- Нижняя ловушка крепится к фундаменту в точке упора торца ворот. Отметьте положение с учётом полной посадки ролика в приёмную часть.
- Просверлите отверстия перфоратором, используйте анкерные болты не менее M10 длиной от 80 мм для фиксации.
- Верхняя ловушка устанавливается на опорный столб, принимая торец ворот сверху. Отрегулируйте её так, чтобы она не мешала движению и одновременно фиксировала верх полотна при закрытии.
Регулировка хода ворот проводится после установки ловушек. Цель – добиться плавного скольжения без перекосов и заеданий.
- Проверьте горизонтальность направляющей балки уровнем. При наличии отклонений скорректируйте высоту опорных стоек или уложите прокладки под роликовые тележки.
- Отрегулируйте положение роликов: ослабьте крепления и сдвиньте тележки для точного совмещения с осью ворот. После настройки зафиксируйте гайки.
- Откройте и закройте ворота вручную 5–6 раз. Движение должно быть равномерным по всей длине, без рывков. При необходимости повторите корректировку.
- Контрольный зазор между полотном и опорной поверхностью – 80–100 мм. Он исключает задевание ворот при температурных деформациях.
Только после точной регулировки и фиксации всех элементов можно переходить к окончательной проверке системы.
Прокладка кабеля и монтаж автоматики (при необходимости)
Перед началом прокладки кабеля выберите кабель с медными жилами, сечением не менее 2,5 мм² для питания привода и 1,5 мм² для сигнальных линий. Используйте бронированный или гофрированный кабель, защищённый от механических повреждений и влаги.
Кабель прокладывайте в пластиковых трубах или кабель-каналах, чтобы избежать повреждений при засыпке грунта и обеспечить легкий доступ для обслуживания. Трубы заглубляют на глубину не менее 40 см, учитывая местные климатические условия и возможные работы в зоне прокладки.
При прокладке клеммные колодки автоматики устанавливайте в герметичных распределительных коробках, защищенных от осадков. Используйте только герметичные соединения и зажимы с надежной фиксацией проводов, чтобы исключить окисление и перехлёсты.
Для подключения электропривода учитывайте напряжение сети – 220 В или 24 В. Обязательно устанавливайте УЗО и автоматический выключатель с характеристиками, соответствующими мощности привода (обычно 10–16 А). Привод фиксируют отдельным кабелем от основного распределительного щита.
Монтаж фотоэлементов и других датчиков ведется с учётом оптимального угла обзора и отсутствия препятствий. Для подключения сигнальных устройств используйте экранированные кабели длиной не более 20 метров, чтобы избежать помех в работе автоматики.
После завершения монтажа проверяйте целостность изоляции мультиметром и функциональность всех элементов системы. Особое внимание уделяйте тестированию аварийного отключения и ручного управления приводом.
Проверка работоспособности и устранение возможных перекосов
После монтажа откатных ворот необходимо тщательно проверить их работу. Первым этапом осмотрите ровность направляющей шины – она должна быть строго горизонтальной с отклонением не более 2 мм на каждый метр длины. Используйте уровень и длинную рейку для контроля.
Запустите ворота, плавно перемещая их по всей длине хода. Обратите внимание на залипание роликов и изменение усилия при движении. Если наблюдается сопротивление или скрип, проверьте чистоту и смазку роликов, а также правильность их посадки в направляющую.
Перекосы ворот проявляются в трудностях закрывания или появлении щелей между створкой и столбами. Для устранения перекоса ослабьте крепежные болты роликов и отрегулируйте их положение, выравнивая створку по уровню и вертикали. Рекомендуется поднимать створку с помощью домкрата или упоров, чтобы снять нагрузку с роликов при регулировке.
Если после регулировки ворот все еще перекошены, проверьте ровность установки опорных столбов. Несовпадение вертикалей столбов более 3 мм требует повторного выравнивания или укрепления основания. Также проверьте целостность и плотность установки нижнего направляющего ролика – его неправильное положение приводит к смещению полотна.
После устранения перекосов обязательно проведите тестирование ворот при различных погодных условиях – мороз, дождь и пыль могут влиять на работу механизмов. При необходимости дополнительно обработайте все подвижные узлы смазкой на литиевой основе, обеспечивающей защиту от коррозии и трения.
Вопрос-ответ:
Какие инструменты понадобятся для монтажа откатных ворот своими руками?
Для установки откатных ворот обычно требуются сварочный аппарат, дрель с набором сверл, уровень, рулетка, ключи для гаек и болтов, болгарка для резки металла, а также набор крепежа. Важно подготовить все инструменты заранее, чтобы работа шла без задержек и все элементы ворот были закреплены надежно.
Как правильно подготовить фундамент для откатных ворот?
Фундамент под откатные ворота должен быть прочным и ровным, поскольку он выдерживает всю нагрузку конструкции. Обычно выкапывают траншею глубиной около 40–50 см, затем заливают бетонную основу с армированием. Для фиксации направляющей шины используется закладная металлическая балка, которая должна быть установлена строго горизонтально. После застывания бетона можно переходить к монтажу ворот.
Какие типы направляющих лучше использовать для откатных ворот?
Для откатных ворот чаще всего применяют металлические шины с полозьями из стали или алюминия. Стальные направляющие прочнее и долговечнее, но требуют антикоррозийной обработки. Алюминиевые легче, но менее устойчивы к механическим повреждениям. Выбор зависит от веса ворот и условий эксплуатации, а также от бюджета на проект.
С какими трудностями можно столкнуться при самостоятельной установке откатных ворот?
Одной из основных сложностей является точное выравнивание направляющей шины — небольшие отклонения могут привести к затруднениям при движении ворот. Также важна правильная установка роликовых опор и фиксаторов, чтобы ворота не смещались и работали плавно. Иногда возникают проблемы с креплением автоматики, если она предусмотрена, и с подгонкой полотна по размеру проема.
Как обеспечить долговечность и бесперебойную работу откатных ворот после установки?
Регулярный уход включает очистку направляющих от грязи и снега, смазку роликов и подвижных элементов, а также проверку крепежных деталей на предмет ослабления. Желательно раз в год проверять уровень и состояние фундамента. Если ворота оборудованы автоматикой, нужно следить за состоянием электропроводки и своевременно менять элементы питания или аккумуляторы.
Какие инструменты и материалы понадобятся для монтажа откатных ворот своими руками?
Для установки откатных ворот потребуются следующие инструменты: сварочный аппарат, уровень, дрель с набором сверл, болгарка, рулетка, строительный отвес, гаечные ключи и молоток. Из материалов обычно используют металлические профильные трубы для рамы ворот, направляющие ролики и направляющую шину, комплект крепежа, фундаментные анкеры или бетон для основания, а также фурнитуру для откатного механизма. Кроме того, понадобится грунтовка и краска для защиты металла от коррозии.
Как правильно сделать фундамент для откатных ворот и какие ошибки лучше избежать?
Фундамент под откатные ворота должен быть прочным и устойчивым, так как на него приходится значительная нагрузка от веса конструкции и движения ворот. Обычно выкапывают траншею глубиной около 50-70 см и шириной около 30-40 см, после чего устанавливают армирующую решетку и заливают бетон. Важно выдержать ровную горизонтальную поверхность и тщательно выровнять фундамент по уровню. Частая ошибка — недостаточная глубина или слабое армирование, что приводит к деформациям или проседанию ворот. Также нельзя пренебрегать защитой бетона от быстрого высыхания, чтобы избежать трещин.
