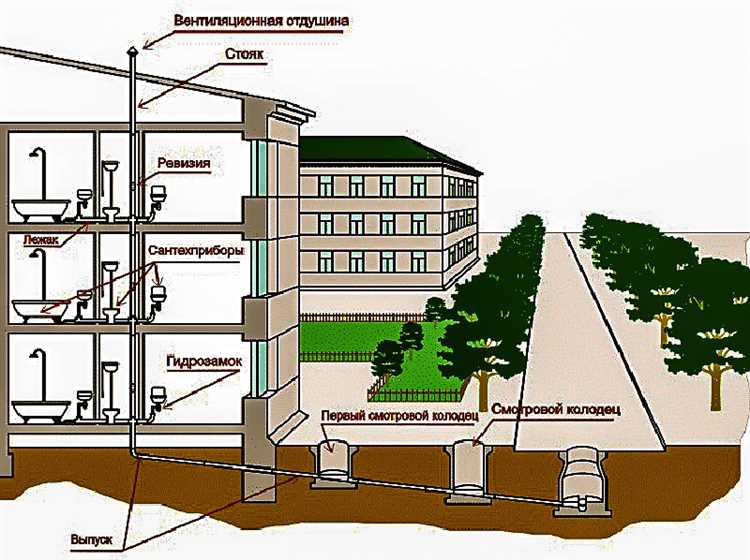

Канализационная система многоэтажного дома состоит из нескольких элементов: внутренних стояков, горизонтальных трубопроводов, очистных устройств и узлов ввода в центральную сеть. Главная задача – обеспечить эффективный отвод сточных вод с минимальными рисками засоров и протечек. Диаметр стояков обычно выбирают исходя из нормы пропускной способности, которая зависит от количества квартир и санитарных приборов на этаже.
Материал труб играет ключевую роль. Современные проекты используют полиэтилен или полипропилен, которые устойчивы к коррозии и химическим воздействиям. Металлические трубы применяют реже из-за сложности монтажа и риска образования ржавчины. Важно соблюдать уклон горизонтальных труб – обычно 2-3 см на метр – для предотвращения застойных явлений.
Система вентиляции канализации требует отдельного внимания. Вентиляционные стояки предотвращают накопление газов и обеспечивают нормальное давление в трубах, что исключает обратный выброс запахов и снижает нагрузку на гидрозатворы. Проектирование должно учитывать расположение вентиляционных выходов на крыше и их защиту от попадания осадков.
Для контроля и обслуживания канализации предусматривают ревизионные люки и санузлы с установкой обратных клапанов и гидрозатворов. Установка звукоизоляции на трубопроводы обязательна в жилых домах для снижения шума от потока сточных вод.
Типы систем канализации и их назначение в жилом доме
В многоэтажных жилых домах применяются три основных типа канализационных систем, каждая из которых выполняет конкретные функции и учитывает особенности эксплуатации здания.
- Внутренняя бытовая канализация
Отвод сточных вод из санитарных приборов (унитазы, раковины, душевые кабины, ванны) внутри квартир и общих зон. Обеспечивает сбор и транспортировку серых и черных вод к стоякам.
- Стояковая система
Вертикальные трубы, объединяющие точки сбора сточных вод с разных этажей. Стояки должны иметь вентиляционные выходы для предотвращения обратного запаха и создания нормального давления воздуха.

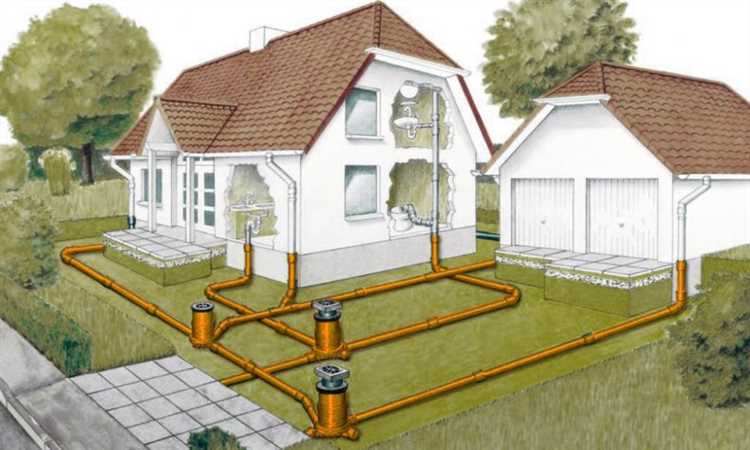

- Внешняя система канализации

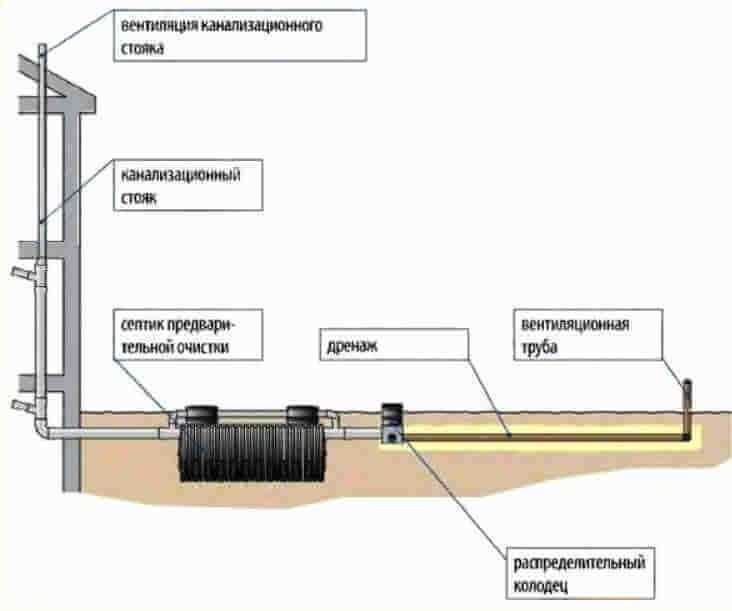

Транспортирует сточные воды от здания к центральной канализации или локальной очистной установке. Включает в себя коллектора, ливневую канализацию и насосные станции при необходимости.
Рекомендуется использование бесшумных стояков с армированием для уменьшения вибраций и снижения шума в жилых помещениях. Для жилых зданий с большим количеством этажей важен монтаж обратных клапанов на стояках для предотвращения затопления в случае аварий.
Раздельная система канализации (черная и серая вода) применяется для снижения нагрузки на очистные сооружения и возможности повторного использования серой воды для технических нужд (полив, смыв унитазов). Для многоквартирных домов с централизованным водоснабжением эта схема экономически выгодна.
Нормативы требуют, чтобы диаметр внутренних труб составлял не менее 50 мм для сточных труб от сантехприборов и не менее 110 мм для стояков. Наружные трубы следует прокладывать с уклоном 2–3% для обеспечения самотечного движения воды.
Материалы и размеры труб для внутренней канализации
Для внутренней канализации многоэтажных жилых домов применяются трубы из полимерных материалов и чугуна. Основные требования к материалам – устойчивость к химическим веществам, герметичность и долговечность.
- ПВХ (поливинилхлорид) – самый распространённый материал для стояков и горизонтальных участков. Толщина стенок согласно ГОСТ 18599 должна быть не менее 2,3 мм для труб диаметром 110 мм. Диапазон диаметров: 50, 75, 110, 160 мм.
- ПП (полипропилен) – выдерживает температуры до 95 °C, применяется в системах с повышенными тепловыми нагрузками. Стандартные диаметры: 50, 75, 110 мм.
- Чугунные трубы – применяются в стояках с высокими требованиями к звукоизоляции. Диаметры для жилых домов – 100, 150 мм. Толщина стенок от 3 мм.
Размеры труб выбирают в зависимости от типа канализируемых сточных вод и количества пользователей на этаже:
- Диаметр 50 мм – для подключения умывальников и писсуаров.
- Диаметр 75 мм – для ванн и душевых кабин.
- Диаметр 110 мм – для подключения унитазов и кухонных моек, основной диаметр горизонтальных канализационных труб.
- Диаметр 160 мм – для вертикальных стояков, если предполагается высокая нагрузка.
Рекомендуется соблюдать уклон труб горизонтальных участков в пределах 2–3% для обеспечения самотечного стока. Все соединения должны быть герметичными, с применением раструбных или муфтовых фитингов по инструкции производителя.
Особенности монтажа стояков и их расположение в доме
Монтаж стояков канализации начинается с выбора оптимального маршрута, который обеспечивает прямой и минимально изогнутый путь трубопровода. Вертикальные участки должны иметь уклон не менее 0,003 (0,3%) для предотвращения застоя и засоров.
Стояки располагаются в технических шахтах или специально выделенных пространствах с обеспечением доступа для обслуживания. Расстояние между стояками в жилых зданиях обычно не превышает 12–15 метров, чтобы минимизировать длину горизонтальных отводов и обеспечить эффективный самотек.
Диаметр стояков зависит от количества подключаемых квартир и санитарных приборов. Для одноквартирного стояка минимальный диаметр – 110 мм, для многоквартирных – 150 мм и более, с учетом расчетной нагрузки по СНиП.
Монтаж труб проводят с применением безраструбных или раструбных соединений, герметичность которых проверяют гидравлическими испытаниями при давлении не менее 0,3 МПа. Пластиковые трубы (ПВХ или ПП) монтируются с использованием уплотнительных колец, обеспечивающих долговечность и устойчивость к агрессивным средам.
Для снижения шума стояки устанавливают с виброизоляцией и креплениями, исключающими контакт с несущими конструкциями. Расстояние между опорами на вертикальных трубах не должно превышать 2 метров.
При прохождении через перекрытия используют специальные гильзы, компенсирующие температурные деформации и предотвращающие повреждение труб. Герметизация мест прохода осуществляется огнестойкими и влагозащитными материалами.
Обязательна установка ревизионных люков на доступных участках стояков для своевременного устранения засоров и проведения профилактического обслуживания.
Организация вентиляции и предотвращение засоров
Диаметр вентиляционного стояка не должен быть меньше диаметра основного канализационного стояка. Для многоэтажных домов рекомендуется использовать трубы из устойчивых к коррозии материалов, таких как ПВХ или полиэтилен высокого давления, с гладкой внутренней поверхностью для уменьшения вероятности отложений.
Для предотвращения засоров важно соблюдать уклон трубопроводов: горизонтальные участки должны иметь уклон 2–3 см на метр, что обеспечивает самотечное движение стоков. В местах с большими диаметрами трубопроводов (свыше 150 мм) уклон может быть снижен до 1 см на метр, но это требует установки дополнительных ревизий для очистки.
Установка ревизионных колодцев на поворотах и в местах пересечения труб облегчает доступ для прочистки и визуального контроля состояния труб. Рекомендуется использовать ревизии диаметром не менее 110 мм, оснащённые герметичными крышками для предотвращения утечек и запахов.
Для снижения риска засоров нельзя допускать попадание в канализацию жиров, волокнистых и крупных твердых частиц. На кухнях обязательна установка жироуловителей, которые очищаются регулярно не реже одного раза в месяц.

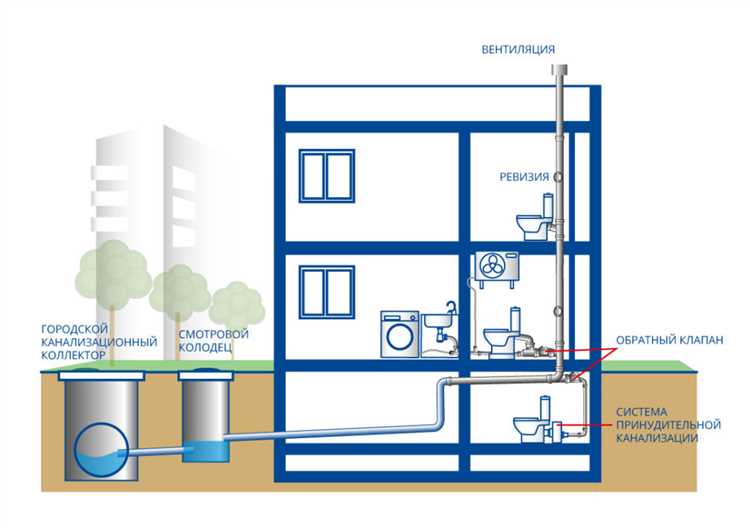

Использование обратных клапанов на входе в канализацию исключает попадание стоков из общего стояка обратно в квартиры. При этом клапаны требуют периодического технического обслуживания и замены уплотнителей для сохранения герметичности.
Мониторинг состояния канализационной системы проводится с помощью регулярного осмотра ревизионных отверстий и контроля запахов в помещениях. При первых признаках замедленного слива или появления неприятных запахов необходимо оперативно проводить прочистку труб гидродинамическим методом или с помощью специальных тросов.

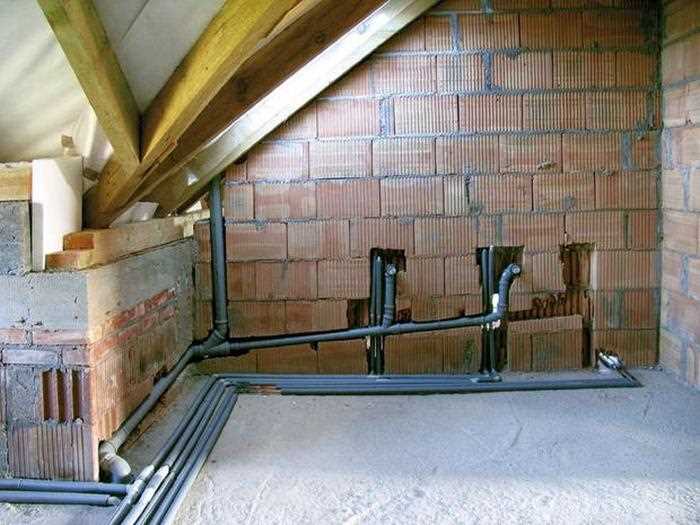

Подключение квартир к общедомовой канализации
Каждая квартира в многоэтажном доме должна иметь отдельный отвод сточных вод, соединённый с общедомовой канализационной сетью через внутренние стояки. Диаметр квартирного выпуска обычно составляет 50–100 мм в зависимости от количества сантехнических приборов.
Подключение выполняется через санитарные приборы: унитаз, раковина, ванна, душ, стиральная машина. Для предотвращения обратного запаха в каждом выпуске устанавливаются гидрозатворы и вентиляционные трубы, обеспечивающие равновесие давления в системе.
Монтаж отводов должен учитывать уклон не менее 2%, чтобы обеспечить самотечное движение сточных вод. На каждом ответвлении устанавливаются ревизионные люки для очистки и обслуживания. Для унитазов применяется труба диаметром не менее 100 мм, для остальных приборов – 50–70 мм.
Все соединения должны быть герметичными, выполненными с использованием бесшовных фитингов и уплотнительных манжет из резины или силикона. Трубы из ПВХ или полипропилена предпочтительнее за счёт коррозионной устойчивости и гладкой внутренней поверхности.
В местах пересечения стояков с перекрытиями требуется применение компенсаторов и жестких креплений для исключения деформаций при температурных изменениях и вибрациях.
При проектировании необходимо предусмотреть отдельные ветки для сбора серых (умывальники, душ) и черных (унитаз) вод, если это предусмотрено нормативами и позволяет схема канализации.
Подключение к общедомовой сети должно выполняться на общем сборном коллекторе, который оснащён обратным клапаном для предотвращения затопления квартир при аварийных ситуациях.
Требования к обслуживанию и ремонту канализационной системы
Регулярное техническое обслуживание канализации в многоэтажном доме должно проводиться не реже одного раза в год с целью профилактики засоров и контроля герметичности трубопроводов. Очистка внутренних поверхностей труб выполняется с использованием гидродинамического оборудования под давлением 100–150 бар, что позволяет эффективно удалять жировые отложения и песок.
При выявлении дефектов, таких как трещины, деформации или коррозия труб, следует немедленно выполнить локальный ремонт с применением полимерных материалов или замену повреждённого участка. Для пластиковых труб предпочтительно использовать электросварку или раструбные соединения с уплотнительными кольцами, обеспечивающими плотное соединение и предотвращающими протечки.
Мониторинг состояния стояков проводится с помощью видеодиагностики, позволяющей выявить внутренние повреждения и засоры без демонтажа конструкции. В случае засоров рекомендуется применять механическую прочистку тросом с диаметром 10–20 мм или гидроочистку, избегая агрессивных химических реагентов, способных разрушать трубы.
При проведении капитального ремонта необходимо учитывать допустимые нормы перепадов и уклонов канализационных труб (2–3%), а также использовать сертифицированные материалы, соответствующие требованиям СНиП 2.04.01-85. Все ремонтные работы должны сопровождаться документальным оформлением и проверкой герметичности под давлением не менее 0,3 МПа.
Вопрос-ответ:
Как устроена система канализации в многоэтажном жилом доме?
Система канализации в многоэтажном доме состоит из внутренней и наружной частей. Внутренняя часть включает стояки, горизонтальные трубы, соединяющие сантехнику каждой квартиры, а также вентиляционные каналы. Наружная часть — это магистральные трубы, по которым сточные воды выводятся в городскую сеть или локальную очистную станцию. Для предотвращения неприятных запахов и обратного проникновения газов в системе применяются гидрозатворы и вентиляция. Каждый элемент рассчитан на нагрузку и давление, характерные для зданий с несколькими этажами.
Почему в многоэтажках используются стояки, а не отдельные трубы для каждой квартиры?
Стояки позволяют централизованно собирать стоки с нескольких квартир, что упрощает монтаж и эксплуатацию канализации. Такой подход уменьшает количество труб, проходящих по стенам и потолкам, снижает затраты на материалы и повышает надежность системы. Кроме того, стояковая схема облегчает доступ для очистки и ремонта, так как основные узлы сосредоточены в специальных шахтах и подвалах.
Как обеспечивается вентиляция канализационных труб в жилых домах?
Вентиляция канализации необходима для удаления газов и предотвращения вакуума, который может вывести из строя гидрозатворы. Обычно на крыше здания устанавливают вентиляционные стояки — вертикальные трубы, которые выводят воздух наружу. Воздух поступает в систему через вентиляционные отверстия, равномерно распределяя давление. Это предотвращает попадание неприятных запахов в квартиры и сохраняет герметичность канализационной сети.
Какие материалы обычно применяются для труб канализации в многоэтажных домах и почему?
Для канализационных труб в жилых домах используют пластик (ПВХ, ПП) и чугун. Пластик распространён из-за низкого веса, устойчивости к коррозии и простоты монтажа. Чугун долговечен и хорошо гасит шум, поэтому часто применяется в стояках и участках с повышенной нагрузкой. Выбор материала зависит от условий эксплуатации, бюджета и требований пожарной безопасности.
Как проводится обслуживание и чистка канализационной системы в многоэтажках?
Обслуживание включает регулярный осмотр и прочистку стояков и магистралей. Для этого используют специальные инструменты — тросы, гидродинамические установки. Своевременное удаление засоров предотвращает затопления и аварии. Также проверяют состояние гидрозатворов и вентиляции, чтобы исключить проникновение запахов. В случае серьезных поломок проводят замену поврежденных участков труб. Такие работы обычно выполняют коммунальные службы или специализированные компании.
Какие основные элементы входят в систему канализации многоэтажного жилого дома?
Система канализации многоэтажного дома включает внутренние стояки, горизонтальные трубы, выпускной стояк и коллектор. Внутренние стояки обеспечивают сбор сточных вод из квартир на каждом этаже и их подачу вниз. Горизонтальные трубы соединяют стояки с отдельными сантехническими приборами. Выпускной стояк ведёт стоки из дома в центральный городской коллектор или локальную очистную систему. Также в системе есть вентиляционные трубы, предотвращающие образование вакуума и запахов, и ревизии для обслуживания.
Как обеспечивается гидравлическая изоляция стояков, чтобы избежать обратного запаха и протечек?
Гидравлическая изоляция достигается за счёт установки водяных затворов в сифонах сантехнических приборов и специальных устройств на стояках. Водяной затвор создаёт барьер из жидкости, препятствующий проникновению запахов обратно в помещения. Для предотвращения гидравлического удара и нарушения герметичности используются вентиляционные трубы, которые выравнивают давление в системе. Кроме того, применяются уплотнительные материалы и правильный монтаж соединений, чтобы исключить протечки и гарантировать долговечность системы.
