Замерзание водопроводных труб – частая проблема в загородных домах и на неотапливаемых участках системы водоснабжения. Особенно это актуально для регионов с температурой ниже -10 °C. Самогреющийся кабель – один из наиболее эффективных и технологичных способов защиты труб от промерзания без необходимости постоянного вмешательства.
Саморегулирующийся кабель автоматически изменяет мощность нагрева в зависимости от температуры окружающей среды. При снижении температуры его сопротивление уменьшается, и нагрев усиливается, а при потеплении – уменьшается. Это позволяет минимизировать энергозатраты и исключает перегрев. Средняя мощность таких кабелей составляет от 10 до 33 Вт/м, что достаточно для большинства бытовых задач.
Монтаж выполняется вдоль трубы или по спирали, в зависимости от её диаметра и условий эксплуатации. Важно обеспечить плотное прилегание кабеля к поверхности трубы и использовать алюминиевый скотч для равномерного распределения тепла. Сверху обязательно накладывается теплоизоляция толщиной не менее 20 мм – пенополиэтилен, минеральная вата или пенопластовая оболочка.
Перед установкой необходимо оценить теплопотери трубы, учесть длину трассы и выбрать кабель соответствующей мощности. Подключение осуществляется через термостат или напрямую к сети 220 В, с обязательной установкой УЗО для безопасности. Кабель не должен пересекаться сам с собой во избежание перегрева в этих точках.
Выбор саморегулирующегося кабеля по мощности и длине
Для водопроводных труб на открытом воздухе или в неотапливаемых помещениях выбирают кабель с линейной мощностью от 16 до 30 Вт/м. При температуре ниже -25 °C предпочтителен кабель 30 Вт/м. Для труб внутри отапливаемых зданий достаточно мощности 10–16 Вт/м.
При выборе длины кабеля учитывают протяжённость трубопровода с запасом на повороты, вентили и соединения. На каждый метр трубы требуется не менее одного метра кабеля, но при использовании кабеля с укладкой в две нити или спиралью длина увеличивается в 1,5–2 раза.
Необходимо учитывать ограничение по максимальной длине секции, зависящее от сечения жил и параметров кабеля. Для кабеля 16 Вт/м с питанием 220 В максимальная длина – около 100 метров, для 30 Вт/м – не более 60 метров. Превышение этих значений приводит к перегреву и выходу из строя.
Подключение кабеля длиной более 20 метров требует обязательной установки автоматического выключателя и УЗО. При расчёте нагрузки следует учитывать суммарную мощность: например, при использовании 40 метров кабеля мощностью 20 Вт/м – нагрузка составит 800 Вт.
Подготовка трубы к монтажу греющего кабеля
Перед установкой саморегулирующегося кабеля необходимо обеспечить правильную подготовку поверхности трубы для надёжной фиксации и эффективного теплообмена.
- Удалить с поверхности трубы пыль, грязь, остатки краски, следы масла и жира. Использовать обезжириватель на спиртовой основе.
- Очистить ржавчину металлической щёткой. При наличии рыхлой коррозии – заменить участок трубы.
- Проверить целостность изоляции трубы (если уже установлена). При необходимости демонтировать старую теплоизоляцию полностью.
- Проверить геометрию поверхности: изгибы, тройники, краны – места повышенного теплопотери. Там потребуется укладка кабеля змейкой или двойной линией.
- На пластиковых трубах обязательно использовать алюминиевый скотч под кабель для равномерного распределения тепла.
После очистки и осмотра трубы необходимо произвести временную примерку кабеля, отметить повороты, отводы, участки с запорной арматурой. Для фиксации применять стеклотканевый или алюминиевый скотч, но не пластиковые стяжки – они теряют прочность при нагреве.
Подготовка считается завершённой, если труба полностью очищена, сухая, на ней отмечены все ключевые участки прокладки кабеля, а материалы крепления подготовлены заранее.
Способы укладки кабеля: внутренняя и наружная установка

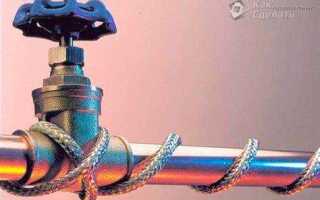

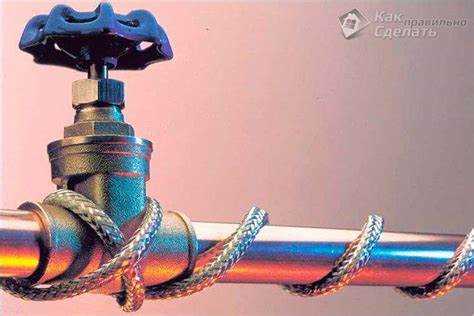

Наружная установка применяется чаще из-за простоты монтажа и совместимости с любыми типами труб. Кабель крепится вдоль нижней части трубы с помощью алюминиевой самоклеящейся ленты, обеспечивающей равномерную теплопередачу и фиксацию. Расстояние между витками при спиральной укладке – не менее 10 см. Обязательна теплоизоляция трубы из вспененного полиэтилена или каучука толщиной не менее 20 мм. Места соединения и повороты дополнительно утепляют. Кабель нельзя перекрещивать – это ведёт к перегреву. Для пластиковых труб выбирается кабель мощностью не более 10 Вт/м, чтобы избежать плавления материала.
Крепление кабеля к трубе и теплоизоляция
Саморегулирующийся греющий кабель укладывают вдоль трубы с одной стороны – сверху или сбоку, избегая перекрещивания и спиралевидной намотки, если иное не указано производителем. Для пластиковых труб рекомендуется предварительно наклеить алюминиевую клейкую ленту, чтобы повысить теплоотдачу и предотвратить перегрев локальных участков.
Фиксация осуществляется с шагом не более 30 см при помощи термостойкой пластиковой ленты, кабельных стяжек из ПВХ либо алюминиевой ленты. Металлические хомуты использовать запрещено – они могут повредить изоляцию кабеля. Точки изгиба кабеля необходимо закреплять дополнительно, исключая механическое напряжение.

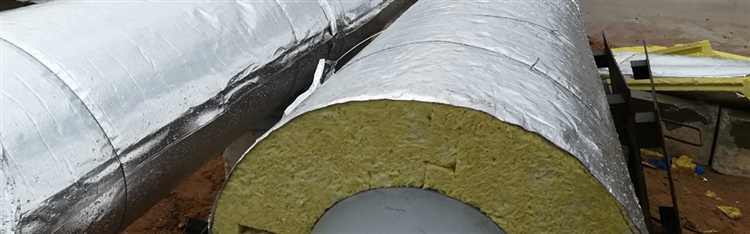

Поверх кабеля обязательно монтируется теплоизоляция – из вспененного полиэтилена, каучука или минеральной ваты с влагозащитной оболочкой. Толщина утеплителя – не менее 20 мм, для регионов с температурой ниже –25 °C – от 30 мм. Изоляция плотно прижимается к трубе, без зазоров и щелей. Стыки герметизируются самоклеящейся лентой или монтажной пеной для наружных работ.
Открытые участки кабеля и утепления недопустимы – это приводит к теплопотерям и снижению эффективности. Особое внимание уделяется изгибам и соединительным муфтам: они оборачиваются дополнительным слоем утеплителя.
После монтажа проверяется целостность всей системы: кабель должен плотно прилегать, а утеплитель – защищать от внешней влаги. Наружная изоляция – обязательна для уличных трубопроводов. Без неё система теряет до 70% тепла.
Подключение кабеля к электросети и защита от влаги
Саморегулирующийся нагревательный кабель подключается к сети через термоусадочную муфту с заводской или герметичной соединительной коробкой. Подключение должно осуществляться через УЗО с током утечки не более 30 мА. Это исключает риск поражения током при повреждении изоляции.
Конец кабеля герметизируется с помощью специального заводского комплекта – термоусадочной заглушки с клеевым слоем. Ее прогревают строительным феном до полного обжатия и вытекания клея. Заглушка предотвращает проникновение влаги внутрь жил и исключает короткое замыкание.
Силовой провод подключается к кабелю через комплект ввода с холодным концом. В местах соединения обязательно применяется двухслойная термоусадка: первый слой обеспечивает механическую прочность, второй – влагозащиту. Все элементы изоляции обрабатываются антикоррозионным герметиком или мастикой.
Соединительные участки должны быть подняты выше уровня земли или размещены в герметичных боксах IP67 и выше. При установке на открытом воздухе все соединения обматываются самовулканизирующейся лентой и помещаются в дополнительный герметичный кожух.
Подключение рекомендуется выполнять через автоматический выключатель с номиналом, соответствующим мощности кабеля, учитывая ток пусковой нагрузки. Например, для кабеля мощностью 16 Вт/м и длиной 20 м подойдет автомат на 10 А.
Влажные условия требуют обязательного применения герметичных вводов и кабельных сальников. Отверстия в распределительных коробках заполняются силиконом или уплотнительной пеной. Допускается только вертикальное расположение соединительных элементов – это исключает скапливание конденсата.
Проверка работоспособности системы и меры безопасности
Первичная проверка. После монтажа самогреющегося кабеля необходимо измерить сопротивление изоляции с помощью мегомметра. Значение не должно быть ниже 20 МОм. Это исключит наличие повреждений, способных вызвать короткое замыкание.
Тестирование нагрева. Подключите систему к электропитанию и через 15–20 минут замерьте температуру поверхности трубы с помощью инфракрасного термометра. Она должна соответствовать заданным параметрам, указанным в техническом паспорте кабеля (обычно 40–60 °C).
Контроль терморегулятора. Проверьте корректную работу датчиков температуры и автоматики. При понижении температуры ниже установленного порога система должна автоматически включаться, а при достижении верхнего – отключаться.
Изоляция соединений. Все стыки и соединительные муфты должны быть герметично заизолированы термоусадочными трубками и электроизоляционной лентой, чтобы предотвратить проникновение влаги и образование коррозии.
Мониторинг работы. Рекомендуется проводить ежесезонную проверку сопротивления изоляции и визуальный осмотр кабеля на наличие повреждений или признаков износа.
Меры безопасности. Подключение самогреющегося кабеля должно осуществляться только через устройство защитного отключения (УЗО) с током срабатывания 30 мА. Запрещено использовать кабель с нарушенной целостностью оболочки и без заземления.
Запрет на перегибы. Кабель нельзя сильно перегибать: минимальный радиус изгиба должен быть не менее пяти диаметров кабеля, иначе нарушится его структура и эффективность обогрева.
Избегание механических повреждений. Укладка кабеля должна проводиться так, чтобы исключить воздействие острых предметов, вибраций и чрезмерного давления, что может привести к короткому замыканию или разрыву токопроводящей жилы.
Вопрос-ответ:
Для чего применяется самогреющийся кабель при утеплении водопроводных труб?
Самогреющийся кабель используют, чтобы предотвратить замерзание воды в трубах в холодное время года. Он поддерживает температуру трубы выше точки замерзания, что исключает разрыв и повреждения. Такой кабель особенно полезен для труб, проложенных на улице или в плохо отапливаемых помещениях.
Как правильно монтировать самогреющийся кабель на водопроводную трубу?
Кабель необходимо закрепить вдоль трубы спиралью или прямой линией с небольшим натяжением, чтобы избежать перегибов и повреждений. Затем трубу с кабелем следует обмотать теплоизоляционным материалом для сохранения тепла и повышения эффективности. Подключение кабеля к электросети лучше доверить специалистам, чтобы обеспечить безопасность эксплуатации.
Какие преимущества у саморегулирующегося кабеля по сравнению с обычным греющим проводом?
Саморегулирующийся кабель автоматически изменяет свою мощность в зависимости от температуры: при понижении температуры на трубе нагрев усиливается, при повышении – снижается. Это снижает энергозатраты и предотвращает перегрев, продлевая срок службы системы. Обычные греющие провода работают с постоянной мощностью, что может быть менее экономично и безопасно.
Можно ли использовать самогреющийся кабель для труб разного диаметра и материала?
Да, такие кабели подходят для труб из металла, пластика и других материалов. Важно подбирать кабель с подходящей мощностью и длиной, учитывая диаметр и длину трубы. Для труб большого диаметра иногда требуется несколько кабелей или более мощный вариант. При выборе стоит ориентироваться на рекомендации производителя и условия эксплуатации.
Какие меры безопасности нужно соблюдать при эксплуатации системы утепления с самогреющимся кабелем?
Необходимо избегать повреждений кабеля механическим способом и не допускать его пересечения или перегибов. Следует использовать только исправные элементы и правильно подключать к электросети через заземление и защитные устройства. Регулярно проверяйте состояние кабеля и теплоизоляции, чтобы вовремя выявлять износ или нарушения. При любых подозрениях на неисправность лучше обратиться к специалистам.
Почему для утепления водопроводной трубы выбирают именно самогреющийся кабель?
Самогреющийся кабель автоматически регулирует свою температуру в зависимости от внешних условий, что позволяет предотвратить замерзание трубы без риска перегрева. Такой кабель безопасен и экономичен, так как потребляет энергию только тогда, когда это необходимо, благодаря встроенному механизму саморегуляции. Это особенно удобно в местах с переменчивой температурой и отсутствием постоянного контроля за трубами.
