Старые электродвигатели остаются востребованными не только в промышленности, но и в бытовом самоделкинстве. Например, асинхронный двигатель мощностью 0,75–1,5 кВт из списанного насоса легко адаптировать под точильный станок. При установке шлифовального круга на вал и обеспечении устойчивого основания получается полноценный инструмент для заточки металлорежущего инструмента.
Электродвигатели с редуктором находят применение в создании самодельных лебёдок. Низкие обороты и высокий крутящий момент позволяют без сложной механики перемещать грузы весом до 200–300 кг. При этом использование цепной передачи и реле контроля тока увеличивает надёжность конструкции и предотвращает перегрузку двигателя.
Небольшие коллекторные двигатели от бытовой техники (например, от стиральных машин) можно использовать для изготовления самодельных сверлильных станков. Их регулируемая скорость вращения позволяет точно подстраивать режим под материал. Необходимо лишь обеспечить достаточное охлаждение и установить патрон подходящего диаметра.
В фермерских хозяйствах электродвигатели применяются для привода дробилок зерна, миксеров для комбикорма, а также механических насосов для подачи воды. При подборе двигателя учитывается не только мощность, но и рабочее напряжение – многие старые модели рассчитаны на 380 В, что требует подключения через трёхфазную сеть или использование частотного преобразователя.
Перемотка двигателя может показаться трудоёмкой, но замена обмотки на медную с изменением количества витков даёт возможность адаптировать мотор под новые задачи: например, увеличить момент на низких оборотах или повысить КПД при непрерывной работе. Это актуально при создании самодельных компрессоров и станков с высокой нагрузкой на вал.
Как переделать старый электродвигатель в точильный станок
Для начала потребуется электродвигатель мощностью не менее 200 Вт с частотой вращения 1500–3000 об/мин. Оптимальный выбор – асинхронный двигатель с короткозамкнутым ротором, снятый, например, со стиральной машины старого образца.
Закрепите двигатель на прочной металлической или деревянной платформе. Вал двигателя должен выступать за пределы основания минимум на 50 мм. Это важно для свободной установки шлифовального круга и защитного кожуха.
Используйте переходную втулку, если диаметр вала не соответствует посадочному отверстию круга. Фиксация круга – гайкой с левой резьбой, чтобы избежать самопроизвольного откручивания при работе.
Установите защитный кожух из металла толщиной не менее 2 мм. Он должен закрывать не менее 180° окружности круга. Не забудьте про искроотражатель и упор для деталей, отрегулированный на расстоянии 1–2 мм от круга.
Подключение к сети через пускатель с тепловым реле. Используйте провод сечением не менее 1.5 мм². Обязательно заземление корпуса. Для удобства – установка кнопки «Пуск/Стоп» на передней панели станка.
Шлифовальный круг выбирается по типу обрабатываемого материала. Для закалённой стали – круг с маркировкой 25А, зернистость 40–60. Перед установкой проверьте круг на трещины простукиванием – звук должен быть звонким и чистым.
Балансировка круга обязательна. Установите круг, запустите двигатель и наблюдайте за биением. При необходимости – используйте балансировочные шайбы. Вибрации не должны ощущаться на корпусе станка.
После сборки проведите пробный запуск. Дайте станку поработать без нагрузки 2–3 минуты. Следите за нагревом двигателя и устойчивостью конструкции. При соблюдении этих рекомендаций точильный станок будет безопасным и эффективным.
Использование электродвигателя для самодельного компрессора
Электродвигатель мощностью от 1 до 2,2 кВт с частотой вращения 2850 об/мин оптимально подходит для создания самодельного компрессора. Такой двигатель обеспечивает достаточный крутящий момент для привода поршневой компрессорной головки от холодильника или авто компрессора.
В качестве ресивера удобно использовать газовый баллон объёмом 24–50 литров. Перед подключением необходимо обязательно установить обратный клапан между компрессорной головкой и ресивером, чтобы предотвратить обратное давление при остановке двигателя.
Для регулировки давления применяется реле давления (например, Condor MDR 2), которое автоматически отключает двигатель при достижении заданного уровня (обычно 6–8 бар). Подключение электродвигателя выполняется через пускатель с тепловым реле, чтобы избежать перегрева при длительной работе.
Шкив на валу двигателя должен соответствовать диаметру шкива компрессора, чтобы обеспечить передаточное число 1:2–1:3, в зависимости от модели головки. Натяжение ремня регулируется сдвигом основания двигателя, закреплённого на салазках или регулировочной платформе.
Безопасность обеспечивается установкой предохранительного клапана и манометра. Вся конструкция монтируется на прочной раме с виброизоляцией. Дополнительное охлаждение двигателя и компрессора достигается установкой вентилятора и увеличением вентиляционных отверстий в корпусе.
Применение электродвигателя в мини-дровоколе
Старый электродвигатель можно эффективно использовать в самодельном мини-дровоколе, особенно для колки поленьев длиной до 40 см и диаметром до 20 см. Оптимальная мощность двигателя – от 1,5 до 3 кВт при 1500 об/мин. Асинхронные двигатели от старых станков или насосов – надёжная основа для такой конструкции.
- Рекомендуемая передача усилия – ремённая, с понижающим редуктором для увеличения крутящего момента. Используется шкив малого диаметра на валу двигателя и шкив большего диаметра на коленвале дровокола.
- Тип привода – вращающийся винт или эксцентриковый механизм, обеспечивающий линейное движение ножа. Второй вариант проще реализовать с минимальной токарной обработкой.
- Корпус дровокола лучше сварить из профильной трубы 60×40 мм с направляющими для ножа. Длина хода – 15–20 см, этого достаточно для стандартных поленьев.
- Нож – из листовой рессорной стали, толщина не менее 10 мм. Заточка – односторонняя под углом 30°.
- Обязательно установить тепловое реле защиты электродвигателя и аварийный выключатель с возможностью быстрого доступа.
Такая установка может работать от бытовой сети 220 В, но для двигателя мощностью более 2,2 кВт потребуется пусковой конденсатор ёмкостью 100–150 мкФ. Для стабильной работы применяют жёсткую раму, закреплённую к полу, чтобы избежать вибраций и перекосов механизма.
При соблюдении этих параметров мини-дровокол с электроприводом обеспечивает производительность до 1 кубометра дров в час при минимальных усилиях оператора.
Создание бетоносмесителя на базе старого электродвигателя
Для изготовления самодельного бетоносмесителя потребуется асинхронный электродвигатель мощностью не менее 1,1 кВт с оборотами 1400–1500 об/мин. Оптимальный вариант – двигатель от старого компрессора или стиральной машины с металлическим корпусом и хорошей теплоотдачей.
Каркас изготавливается из профильной трубы 40×40 мм. Основание должно быть устойчивым, с возможностью крепления двигателя и вращающегося барабана. В качестве барабана можно использовать стальной бак объёмом 70–100 литров, желательно с коническим днищем для лучшего перемешивания раствора.
Передача вращения осуществляется через клиноремённую передачу. Диаметр шкива на валу двигателя – около 80 мм, на барабане – 200–250 мм. Это позволяет снизить обороты до рабочих 40–50 об/мин. Между шкивами устанавливается ремень типа А (например, А-1000), который обеспечивает надёжное сцепление и гасит вибрации.
Для крепления барабана используется подшипниковый узел с осью, проходящей через центр дна. Вал фиксируется на раме с помощью двух опорных подшипников UCP204. На валу монтируются мешающие лопасти из листовой стали толщиной 4 мм, приваренные под углом 30–40 градусов к внутренним стенкам бака.
Подключение двигателя осуществляется через пускатель с тепловой защитой. Рекомендуется использовать кнопку «Пуск-Стоп» с магнитным пускателем серии ПМ12 и тепловым реле типа РТЛ-101. Для однофазного подключения нужен пусковой конденсатор ёмкостью 60–80 мкФ на 400 В.
Для удобства выгрузки готового раствора конструкцию оснащают ручкой с храповым механизмом, позволяющим наклонять барабан. В некоторых вариантах используют червячный редуктор для плавного наклона.
Все вращающиеся элементы закрываются защитными кожухами. Обязателен заземляющий контакт на корпусе двигателя. Перед первым запуском проверяется вращение, балансировка барабана и герметичность креплений.
Переделка электродвигателя в шлифовальную машину
Для изготовления шлифовальной машины подойдёт асинхронный электродвигатель мощностью от 180 до 750 Вт с частотой вращения в пределах 1350–3000 об/мин. Оптимальный вариант – двигатель от старой стиральной машины или вентилятора.
Необходимые материалы и компоненты:
- Электродвигатель с валом диаметром 14–20 мм
- Абразивный круг или наждачный барабан с посадочным отверстием под вал
- Металлическое основание для крепления двигателя
- Кронштейн или упор для детали (подручник)
- Защитный кожух из металла толщиной не менее 1,5 мм
- Пусковая кнопка с нулевой защитой
- Кабель, вилка и автоматический выключатель
Порядок сборки:
- Надёжно закрепите двигатель на стальном основании с помощью болтов М8–М10. Обеспечьте устойчивость конструкции.
- Установите шлифовальный круг на вал через фланцевый переходник или самодельную втулку. Затягивайте гайку с левой резьбой – это исключит самопроизвольное откручивание.
- Закрепите защитный кожух, покрывающий не менее 180° окружности круга. Дополнительно предусмотрите окно для замены круга.
- Смонтируйте подручник из уголка или пластины. Расстояние до круга – не более 2 мм. Он должен быть регулируемым по высоте и наклону.
- Подключите двигатель через пускатель с тепловой защитой. При использовании однофазного двигателя необходим пусковой конденсатор – его ёмкость рассчитывается по формуле 70 мкФ на 1 кВт мощности.
После сборки проверьте биение круга – оно не должно превышать 0,3 мм. Для балансировки используйте регулировку положения круга или балансировочные грузы. При работе обязательно используйте защитные очки и кожух – даже мелкий абразив способен нанести травму при высоких оборотах.
Как использовать старый электродвигатель в системе автоматического полива
Старый электродвигатель можно эффективно применить для привода насосного оборудования в системе автоматического полива. Для этого необходимо определить его технические характеристики: мощность, обороты и напряжение питания. Оптимально подходят двигатели мощностью от 100 до 500 Вт с частотой вращения от 1400 до 3000 об/мин, что обеспечивает достаточный напор воды.
Первым шагом является подключение двигателя к водяной помпе подходящего типа – центробежной или вибрационной. Центробежные насосы лучше подходят для стабильного водоснабжения на большие расстояния, вибрационные – для небольших площадей и низкого давления.
Для управления системой необходимо установить контроллер с таймером и датчиками влажности почвы. Электродвигатель подключается через пусковое реле, защищающее от перегрузок и коротких замыканий. Использование преобразователя частоты позволяет плавно регулировать скорость вращения двигателя и, соответственно, расход воды.
Необходимо обеспечить надёжное крепление мотора к насосу и герметизацию соединений, чтобы избежать протечек и вибраций. Рекомендуется использовать резиновые прокладки и уплотнители.
Для питания двигателя важен стабильный источник с номинальным напряжением, чаще всего 220 В переменного тока. При работе на постоянном токе следует дополнительно подобрать подходящий контроллер питания или аккумулятор.
Регулярное техническое обслуживание включает очистку ротора от пыли и коррозии, смазку подшипников и проверку электропроводки. Это продлит срок службы и обеспечит бесперебойную работу системы полива.
Установка электродвигателя в самодельный ленточный станок
Для ленточного станка оптимален электродвигатель мощностью 0,5–1,5 кВт с рабочими оборотами 1400–2800 об/мин. Важно подобрать двигатель с валом диаметром 12–20 мм для удобства крепления шкива. Желательно использовать двигатель с защитой от перегрева и наличием посадочного места под подшипники.
Крепление электродвигателя выполняется на жесткую металлическую раму с использованием монтажных лап или кронштейнов. Для регулировки натяжения ленточного полотна необходимо предусмотреть подвижное крепление двигателя с возможностью смещения на 2–5 см. Это позволит точно выставить натяжение ремня и избежать проскальзывания.
Шкив на вал двигателя выбирается с диаметром от 60 до 100 мм, что обеспечивает оптимальный передаточный механизм для ленточного станка. Рекомендуется использовать клиновой ремень или зубчатый ремень с высоким коэффициентом сцепления для минимизации потерь мощности и снижения износа.
Подключение электродвигателя следует выполнить через пускатель с тепловой защитой, особенно при работе с нагрузками, характерными для резки или шлифовки. Проводка должна иметь сечение не менее 1,5 мм² для двигателей мощностью до 1 кВт и не менее 2,5 мм² – для мощностей выше.
Обязательно обеспечьте надежное заземление двигателя и установите защитный кожух над вращающимися элементами. При необходимости используйте виброопоры под двигатель, чтобы снизить уровень вибраций и повысить стабильность работы станка.
Вопрос-ответ:
Какие простые поделки можно сделать из старого электродвигателя для дома?
Из отслужившего электродвигателя можно сделать, например, небольшой вентилятор для проветривания комнат или мастерской. Для этого достаточно установить лопасти на вал двигателя и подключить его к питанию. Также можно собрать компактный насос для перекачки воды, если есть подходящая крыльчатка. Такие проекты не требуют больших затрат и дают старому механизму вторую жизнь.

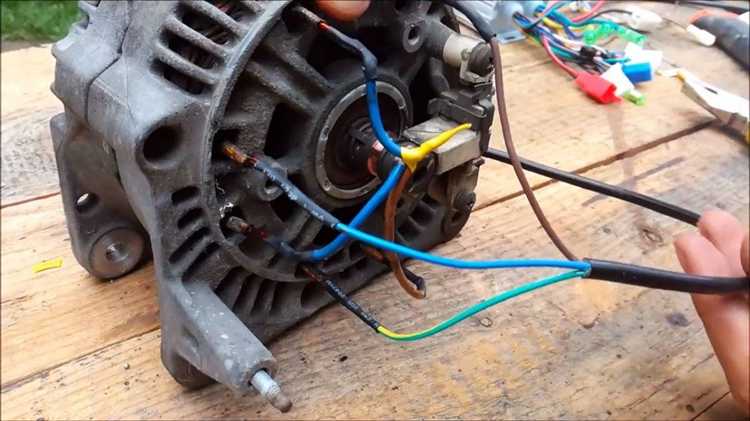

Можно ли использовать старый электродвигатель для создания генератора электричества?
Да, это возможно. Чтобы сделать генератор, двигатель нужно переоборудовать: вращать его вал вручную или с помощью другого механизма, например, ветрового колеса. При вращении в обмотках появляется электрический ток. Такой генератор подойдет для зарядки небольших аккумуляторов или питания LED-ламп в условиях отсутствия сети.
Какие меры безопасности нужно соблюдать при работе со старым электродвигателем в домашних условиях?
Прежде всего, важно проверить изоляцию проводов и целостность корпуса, чтобы избежать короткого замыкания и поражения током. Не следует запускать двигатель с видимыми повреждениями или без защитного кожуха. Также нужно убедиться, что двигатель подключен к подходящему напряжению и оснащён защитными устройствами, например, предохранителем. Работать с инструментом рекомендуется на устойчивой поверхности, избегая попадания влаги.
Как можно улучшить работу старого электродвигателя, чтобы увеличить его срок службы?
Чтобы продлить эксплуатацию, стоит очистить внутренние части от пыли и грязи, проверить и при необходимости заменить подшипники. Рекомендуется смазать движущиеся части специальным маслом. Также важно контролировать температуру работы и не допускать перегрузок. Если электродвигатель долго не использовался, перед включением лучше провести тесты на исправность обмоток и контактов.
Есть ли интересные идеи применения старого электродвигателя в саду или на даче?
Да, электродвигатель можно использовать для создания автоматических систем, например, механизма открывания ворот или штор для теплицы. Также его можно применить в самодельных установках для подачи воды из колодца или для небольшой дробилки садового мусора. Такие решения позволяют облегчить бытовые задачи и использовать технику повторно.
Какие практические способы можно использовать для повторного применения старого электродвигателя в быту?
Старый электродвигатель можно применить в различных домашних проектах. Например, его можно использовать для создания небольшого станка для заточки инструментов или полировки. Также двигатель подходит для организации привода для самодельного вентилятора или компрессора. В саду его можно подключить к насосной системе для перекачки воды из колодца или резервуара. Главное — убедиться, что двигатель исправен и подходит по характеристикам к выбранной задаче, а также обеспечить правильное подключение и безопасность при эксплуатации.
