Соединение металлопластиковой трубы с металлической требует точного подбора фитингов и учета физических свойств обоих материалов. Металлопластик – это многослойная конструкция с алюминиевой прослойкой, покрытой с обеих сторон полиэтиленом. Металлические трубы, как правило, выполнены из стали или меди. Разница в тепловом расширении и жесткости требует компенсации при монтаже.
Для надёжного соединения применяют комбинированные фитинги с переходом «металл-пластик». Наиболее распространены пресс-фитинги и резьбовые соединения с накидной гайкой и уплотнительным кольцом. Резьбовая часть должна соответствовать типу металлической трубы – наружная или внутренняя резьба под стальную или медную резьбу G или М. Важно избегать прямого скручивания металлопластиковой трубы на металлическую резьбу без адаптера – это приведёт к утечке и деформации трубы.
Перед соединением необходимо обрезать металлопластиковую трубу строго перпендикулярно и снять внутреннюю фаску. При использовании пресс-фитинга обязательна калибровка трубы и правильная установка уплотнительных колец. У металлической трубы следует очистить резьбу, удалить следы коррозии и нанести уплотнительный материал – лен, ФУМ-ленту или анаэробный герметик в зависимости от условий эксплуатации.
Запрещено жестко фиксировать металлопластиковую трубу в точке соединения без возможности температурного сдвига. Необходимо предусмотреть подвижную опору или компенсаторную петлю. Давление в системе после монтажа должно быть протестировано при помощи гидроиспытаний, особенно при скрытом монтаже.
Выбор типа фитинга для стыковки разнородных труб

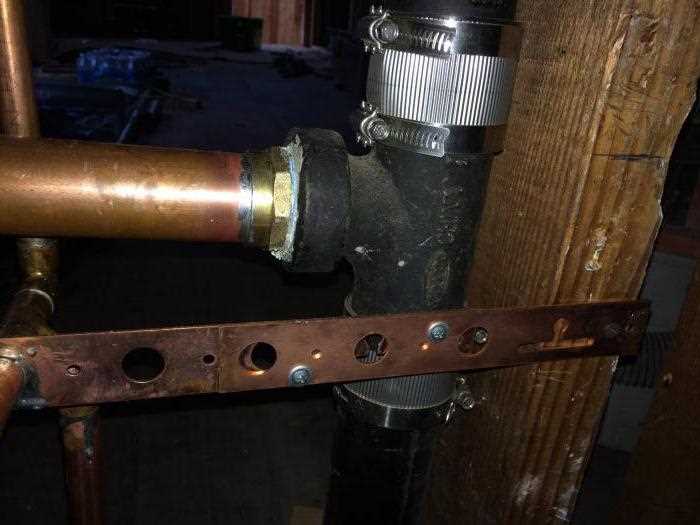

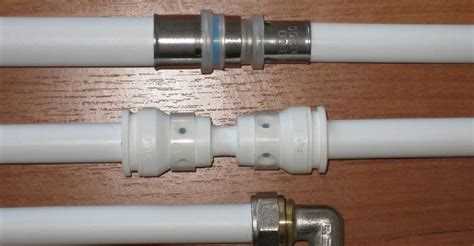

Для соединения металлопластиковой и металлической трубы необходимо использовать фитинг, обеспечивающий надежную герметизацию и устойчивость к перепадам температур и давлению. Основной выбор сводится к следующим типам: компрессионные, резьбовые переходники и пресс-фитинги с переходной муфтой.
Компрессионные фитинги применимы при отсутствии сварочного оборудования. Они состоят из корпуса, обжимного кольца и накидной гайки. Для соединения металлопластика требуется пластиковая или латунная вставка (втулка), предотвращающая деформацию. Со стороны металлической трубы используется резьбовое соединение, совместимое с ГОСТ 6357-81 (резьба коническая).

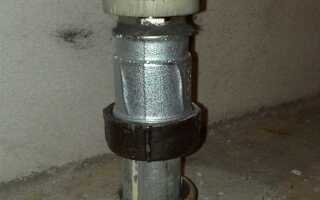

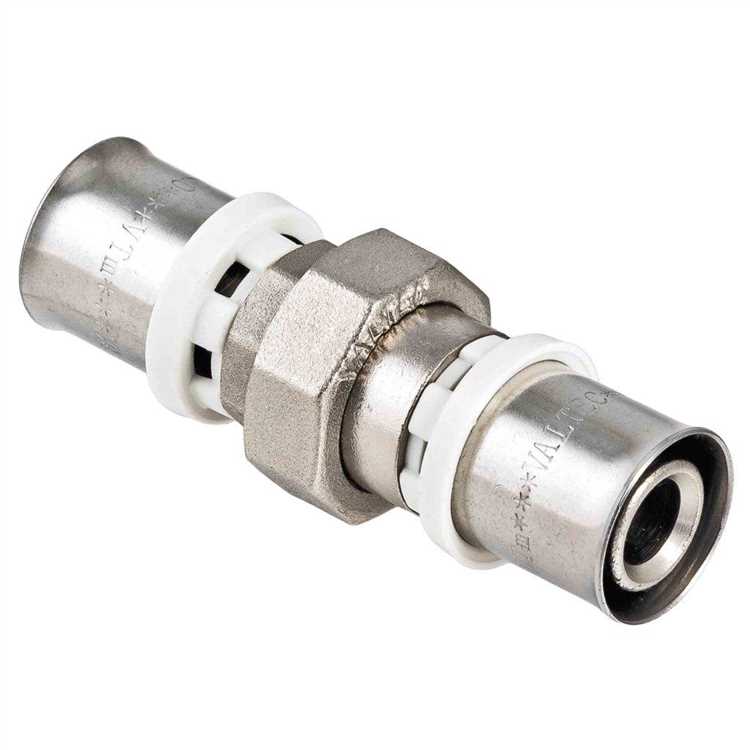

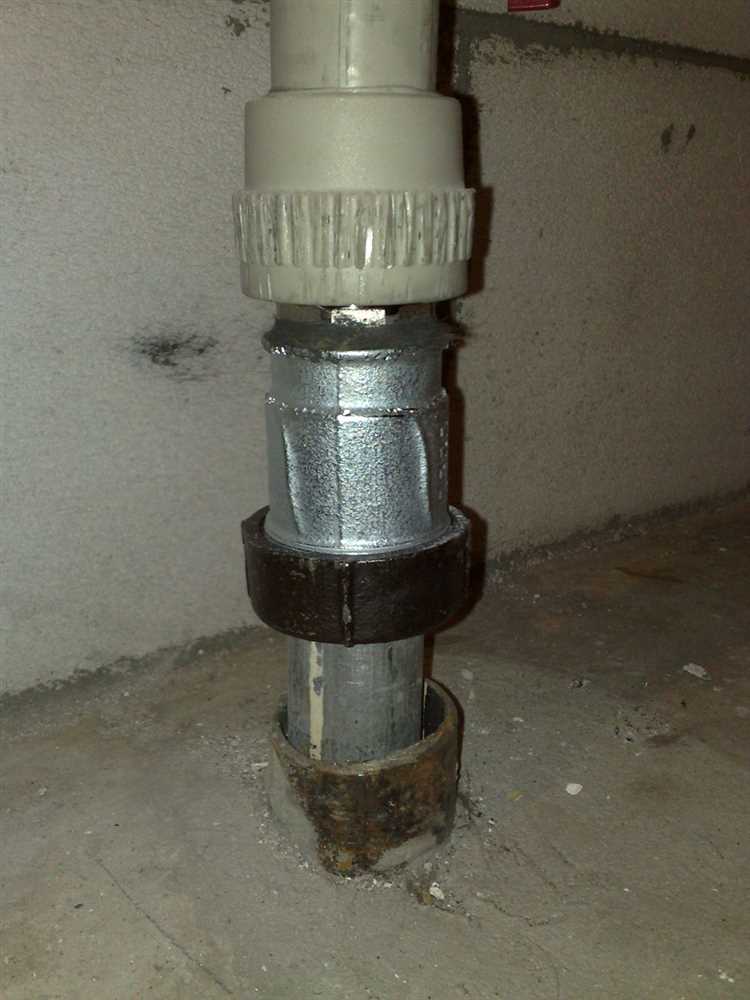

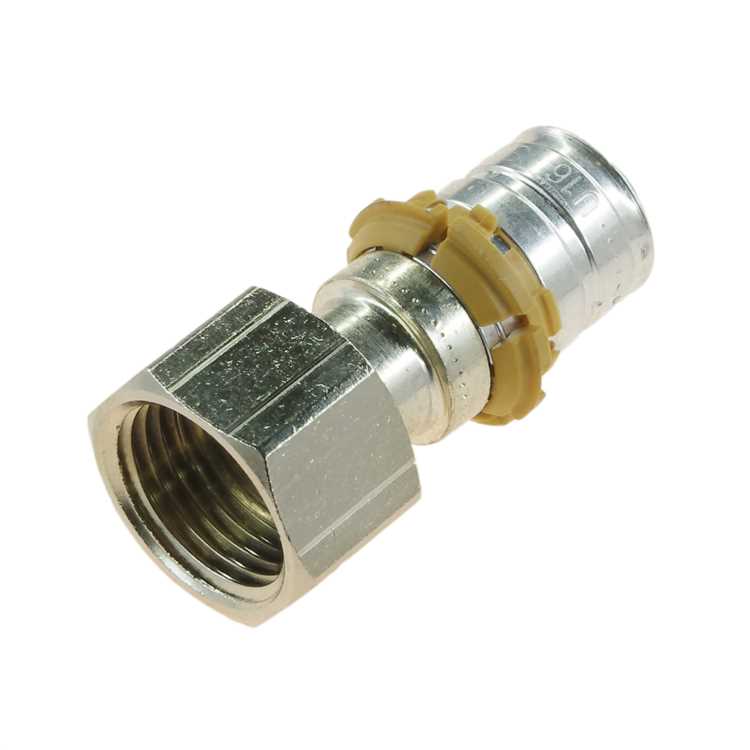

Пресс-фитинги обеспечивают более долговечное соединение, но требуют специального пресс-инструмента. Переход осуществляется через фитинг с одной стороны под обжим металлопластиковой трубы (например, Ø16×2.0), с другой – под наружную или внутреннюю резьбу для подключения к металлическому участку (обычно G½ или G¾).
Резьбовые переходники из латуни, например, с переходом с наружной резьбы G¾ на евроконус под металлопластиковую трубу, широко применяются при модернизации старых систем. Важно выбирать латунные детали, соответствующие марке ЛС59-1 по ГОСТ 15527–2004, устойчивые к вымыванию цинка.
Нельзя использовать пластиковые резьбовые фитинги в местах подключения к металлическим трубам – резьба быстро повреждается при затяжке и не выдерживает вибраций и гидроударов.
Дополнительно следует учитывать температурный диапазон: соединения с уплотнительными кольцами EPDM допустимы до +110 °C, в то время как силиконовые и тефлоновые выдерживают до +150 °C. Для отопления лучше использовать фитинги с металлическим уплотнением.
Подготовка металлической трубы к соединению
Для надежного соединения с металлопластиковой трубой необходимо тщательно подготовить металлическую трубу. Невнимательность на этом этапе приводит к протечкам и снижению герметичности соединения.
- Обрезка трубы: Используйте труборез или ножовку по металлу с мелким зубом. Срез должен быть строго перпендикулярен оси трубы. Исключите заусенцы и неровности.
- Удаление коррозии и налёта: Поверхность в месте соединения должна быть очищена до металлического блеска. Используйте металлическую щётку, наждачную бумагу зернистостью не ниже P120 или дрель с насадкой. При наличии ржавчины – предварительно обработайте преобразователем.
- Обезжиривание: После механической очистки обезжирьте участок спиртом или ацетоном. Нельзя использовать масло или смазку – они снижают адгезию герметиков и могут вызвать протечку.
- Контроль овальности: Измерьте наружный диаметр в нескольких точках. При значительном отклонении от круглой формы (более 0,3 мм на Ø20 мм) – выровняйте трубу или замените участок.
- Проверка резьбы (при соединении с резьбовой фитинговой частью): Резьба не должна иметь повреждений, замятий или следов ржавчины. При необходимости – нарежьте новую резьбу соответствующим клуппом.
- Герметизация: При использовании резьбового соединения применяйте лен с пастой или анаэробный герметик. Не используйте ФУМ-ленту с металлической трубой – возможен срыв резьбы при затяжке.
После завершения подготовки убедитесь в отсутствии загрязнений внутри трубы. При попадании металлической стружки в систему возможна закупорка и повреждение арматуры.

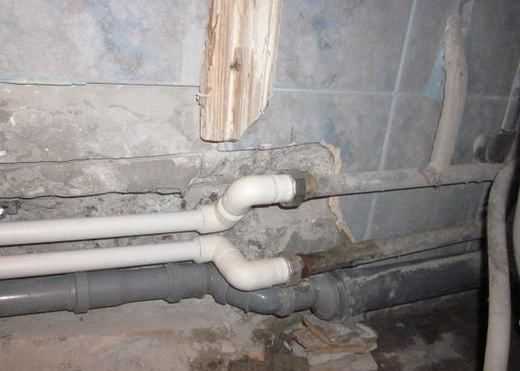

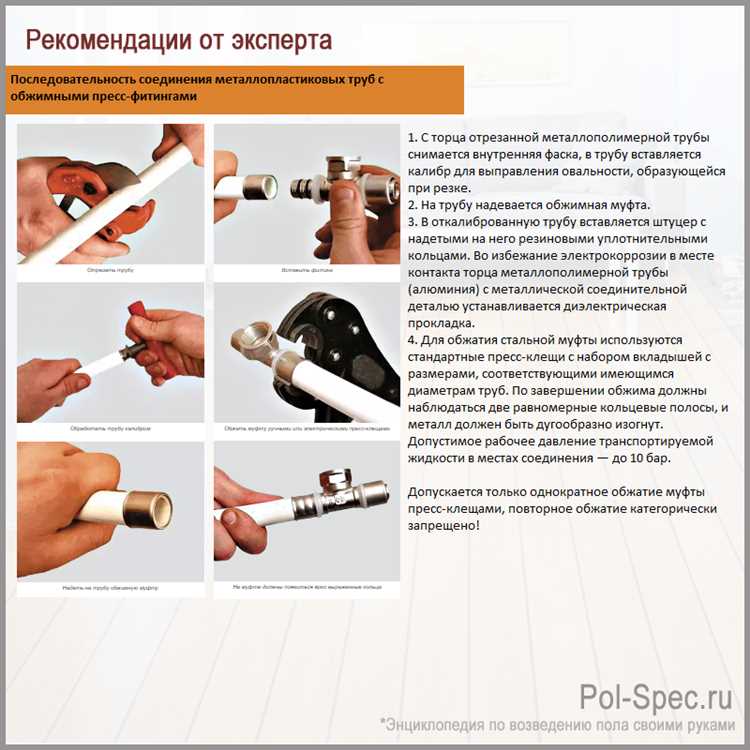

Обрезка и калибровка металлопластиковой трубы
После обрезки трубу необходимо откалибровать. Используйте специализированный калибратор с фаскоснимателем. Он не только придаст отверстию правильную круглую форму, но и снимет фаску под углом 15–30°, что облегчит вставку фитинга и предотвратит повреждение уплотнительных колец.
Калибровка обязательна даже при использовании пресс-фитингов: неравномерный диаметр создаёт локальные напряжения и риск протечки. Диаметр должен строго соответствовать заявленному наружному и внутреннему значению: например, для трубы 16×2 мм внутренний диаметр после калибровки должен составлять 12 мм.
Проверьте наличие трещин на алюминиевом слое и целостность внутреннего полимера. Любые дефекты требуют полной замены участка. После калибровки срежьте возможную стружку и удалите пыль изнутри, чтобы она не попала в зону уплотнения.
Работу выполняйте при температуре выше +5 °C, чтобы избежать растрескивания полимерных слоёв. Избегайте повторной калибровки одного и того же участка: материал теряет прочность.
Использование переходных муфт с резьбой и уплотнением
Переходные муфты с резьбой и уплотнением применяются для надежного соединения металлопластиковых труб с металлическими. Они обеспечивают герметичность и устойчивость к перепадам давления и температур. При выборе и установке таких муфт необходимо учитывать несколько ключевых аспектов.
- Муфта должна соответствовать диаметру обеих труб. Например, для соединения металлопластиковой трубы 16 мм с металлической трубой ½ дюйма используется комбинированная муфта 16×½».
- Резьбовая часть – наружная или внутренняя – подбирается в зависимости от типа резьбы на металлической трубе. Важно учитывать шаг и направление резьбы, особенно на старых трубопроводах.
- Уплотнение осуществляется с использованием прокладок из фторопласта, паронита или резины EPDM. При высоких температурах предпочтительнее фторопласт.
- Дополнительно применяется герметик на основе анаэробных составов или лента ФУМ. Лен использовать не рекомендуется из-за возможной утечки при неравномерной усадке.
- Перед установкой необходимо очистить резьбовые соединения от грязи, ржавчины и старого герметика. Металлопластиковую трубу обрезают строго перпендикулярно, избегая деформации края.
- Установить обжимное кольцо и гайку на металлопластиковую трубу.
- Вставить трубку в штуцер до упора.
- Затянуть гайку с моментом, рекомендованным производителем (обычно 30–40 Н·м).
- Нанести уплотнитель на резьбовую часть муфты и вкрутить в металлическую трубу до упора.
- Проверить соединение под давлением не менее 6 бар в течение 15 минут.
Соблюдение указанных требований исключает протечки и увеличивает срок службы соединения до 25 лет при корректной эксплуатации.
Герметизация резьбовых соединений: материалы и порядок действий
Для надежного соединения металлопластиковой и металлической трубы необходимо обеспечить полную герметичность резьбового стыка. Выбор герметизирующего материала зависит от условий эксплуатации, диаметра труб и типа резьбы.
Наиболее эффективные материалы: фум-лента, анаэробные герметики, лён с пастой. Фум-лента подходит для небольших диаметров и неагрессивных сред. Наматывается по часовой стрелке в 3–5 слоёв, начиная с края резьбы, без захода на внутренний проход. Анаэробные герметики оптимальны для металлических резьб: они отверждаются без доступа воздуха и устойчивы к вибрациям. Наносятся равномерным слоем на внутреннюю и внешнюю резьбу, после чего соединение собирается вручную и дотягивается ключом. Лён используется в системах с горячей водой и высоким давлением. Его скручивают в нить, равномерно наматывают на резьбу, сверху наносят уплотнительную пасту, затем соединяют детали с усилием.
Перед герметизацией резьбу очищают от грязи и масла металлической щёткой или растворителем. Сухая и обезжиренная поверхность – ключ к герметичности. После сборки соединение проверяется под давлением. При использовании анаэробных составов выдержка – не менее 15 минут, полная полимеризация – до 24 часов.
Учет различий в термическом расширении при монтаже
Металлопластиковые трубы имеют коэффициент линейного расширения около 4,5·10-5 К-1, тогда как у металлических труб этот показатель составляет примерно 1,2·10-5 К-1. При изменении температуры на 50 °C, труба из металлопластика длиной 5 метров может удлиниться до 11 мм, тогда как металлическая – только около 3 мм.
Для компенсации этих различий при соединении необходимо предусмотреть свободное удлинение металлопластиковой трубы. Рекомендуется использовать компенсаторы или гибкие участки длиной не менее 0,3 м, обеспечивающие амплитуду движения не менее 15 мм.
Монтаж должен исключать жесткую фиксацию металлопластиковой трубы в зоне стыка с металлической, чтобы избежать деформаций и повреждений фитингов. Оптимально применять специальные адаптеры с уплотнительными элементами, способные сохранять герметичность при температурных деформациях.
В местах соединения следует оставлять монтажные зазоры не менее 5 мм с каждой стороны, что позволяет компенсировать расширение без избыточного напряжения. Также рекомендуется использовать материалы с низкой теплопроводностью для изоляции зоны стыка, снижая перепады температуры и минимизируя деформации.
Проверка герметичности соединения после сборки
Для оценки герметичности соединения металлопластиковой и металлической трубы необходимо провести испытание под давлением, превышающим рабочее на 20–30%. Обычно это давление составляет 6–8 бар при стандартных системах отопления и водоснабжения.
Испытание следует выполнять сразу после монтажа и перед вводом системы в эксплуатацию. Подключите манометр к точке контроля и плавно нагнетайте давление, избегая резких скачков.
После достижения необходимого давления выдержите систему под нагрузкой минимум 10 минут. В этот период давление не должно снижаться более чем на 0,1 бар. Падение давления свидетельствует о наличии утечки.
Визуальный осмотр соединений проводится с использованием мыльного раствора или специализированного индикатора утечек. Обработка выполняется по всей длине фитинга и прилегающих участков трубы. Появление пузырьков укажет на дефект герметичности.
При обнаружении утечки следует демонтировать соединение, проверить состояние уплотнительных элементов (резиновых колец или лент ФУМ) и качество резьбы. Повторная сборка проводится с применением рекомендуемых монтажных материалов и инструментов.
В случае многослойных труб контролю подлежат и другие узлы, включая компрессионные гайки и обжимные кольца, так как именно они чаще всего становятся причиной протечек.
Регулярный контроль герметичности в течение первых суток эксплуатации обеспечит своевременное выявление скрытых дефектов и продлит срок службы системы.
Вопрос-ответ:
Какие типы фитингов подходят для соединения металлопластиковых труб с металлическими?
Для соединения металлопластиковых и металлических труб обычно используют переходные фитинги с резьбой или пресс-фитинги. Резьбовые фитинги обеспечивают надежное механическое сцепление и подходят для систем с высоким давлением. Пресс-фитинги удобны при монтаже, так как не требуют герметизации клеями или уплотнительными материалами, что ускоряет работу и снижает риск протечек.
Можно ли соединять металлопластиковую трубу напрямую с металлической без использования специальных переходников?
Непосредственное соединение труб из разных материалов без специальных переходников нежелательно, так как это может привести к повреждению и протечкам. Металлическая и металлопластиковая трубы имеют разные характеристики по жесткости и расширению при температурных изменениях. Переходники компенсируют эти различия и обеспечивают надежное и герметичное соединение.
Как влияет температура и давление в системе на выбор способа соединения металлопластиковой и металлической трубы?
При высоких температурах и давлениях важно выбирать соединения с усиленной надежностью, например, использовать резьбовые фитинги из прочных материалов. Металлопластиковые трубы чувствительны к расширению при нагреве, поэтому соединение должно учитывать возможные деформации. В системах с умеренными параметрами подходят пресс-фитинги, которые обеспечивают плотное соединение и долговечность без риска повреждений.
Какие ошибки чаще всего допускают при монтаже соединений между металлопластиковыми и металлическими трубами?
Часто встречаются ошибки, связанные с неправильным выбором фитингов, недостаточным затягиванием резьбы, отсутствием уплотнителей или их неправильным использованием. Иногда при монтаже забывают учитывать термическое расширение труб, что приводит к деформациям и протечкам. Также встречается использование неподходящих инструментов, которые повреждают трубы или фитинги.
Как проверить качество соединения металлопластиковой и металлической трубы после монтажа?
После установки соединения необходимо провести тестирование на герметичность. Обычно это делают с помощью давления воды или воздуха внутри системы на несколько минут. Осматривают места соединений на наличие капель или влажных пятен. Также важно проверить, нет ли люфта или смещения в местах стыков. Хорошее соединение не должно пропускать жидкость и оставаться стабильным при воздействии внешних нагрузок.
