Обратный клапан в водопроводной системе выполняет критически важную функцию – он препятствует обратному току воды, исключая перепады давления, гидроудары и загрязнение питьевой воды сточными потоками. Его установка особенно актуальна в частных домах с насосными станциями, накопительными баками или при подключении к централизованным сетям с нестабильным давлением.

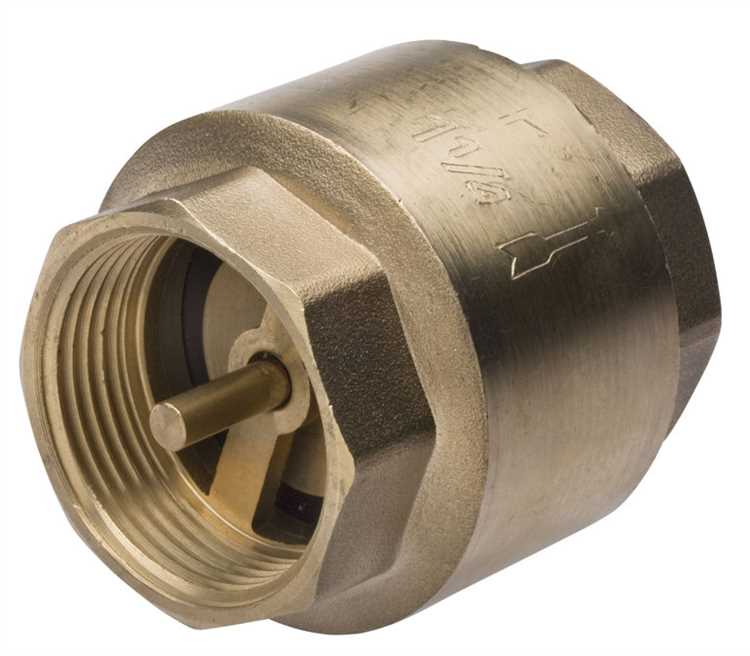

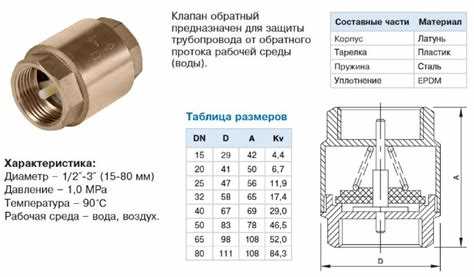

Клапан подбирается по диаметру трубы: самые распространённые варианты – 1/2″, 3/4″, 1″. Материал корпуса должен соответствовать условиям эксплуатации. Латунные и бронзовые модели подходят для горячего и холодного водоснабжения, нержавеющая сталь предпочтительна в системах с высоким давлением или агрессивной средой.
Наиболее распространённые типы – пружинные и пластинчатые. Первые устанавливаются в вертикальных и горизонтальных участках трубопровода, вторые – преимущественно на горизонтальных. Важно учитывать направление потока: на корпусе всегда указана стрелка, определяющая, как именно монтировать устройство.
Ошибки при установке приводят к нестабильной работе системы или выходу клапана из строя. Нельзя допускать перекоса при закручивании, использования некачественного уплотнителя или монтажа «на весу». Резьбовые соединения необходимо обрабатывать ФУМ-лентой или пастой с паклей, избегая попадания в механизм клапана.
Как выбрать тип обратного клапана в зависимости от назначения
При подборе обратного клапана важно учитывать направление потока, способ монтажа, рабочее давление и особенности системы. Разные типы клапанов предназначены для конкретных условий эксплуатации.
- Клапан шарикового типа – оптимален для горизонтальных участков с грязной водой, часто используется в скважинных насосах. Работает за счёт перекатывания шара, прост в конструкции, устойчив к засорению, но требует определённого давления для срабатывания.
- Дисковый (лепестковый) клапан – устанавливается преимущественно в системах с чистой водой. Обеспечивает низкое гидравлическое сопротивление, эффективен на вертикальных и горизонтальных участках. Не годится для сточных вод.

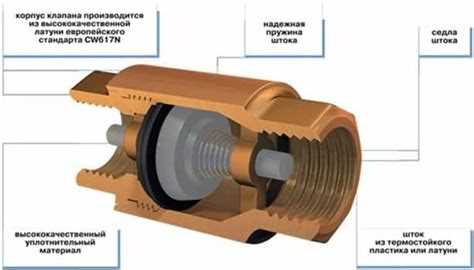

- Пружинный клапан – подходит для вертикальных стояков холодного и горячего водоснабжения. Пружина возвращает диск в исходное положение, препятствуя обратному потоку при остановке подачи. Компактен, но чувствителен к загрязнениям.
- Подъемный клапан – чаще монтируется в магистралях с высоким давлением. Требует строго горизонтального положения. Чувствителен к частицам в воде, требует фильтрации.
- Фланцевый обратный клапан – применяется в промышленных системах с трубами большого диаметра. Устанавливается на участках с постоянным высоким расходом воды. Надежен, но громоздок.
- Муфтовый клапан – предназначен для бытовых водопроводов. Устанавливается на трубы малого диаметра, легко монтируется на резьбовое соединение. Подходит для насосных станций, бойлеров, водонагревателей.
Для предотвращения гидроударов в системах с частыми отключениями насосов предпочтительно использовать модели с амортизирующими механизмами. В системах отопления следует выбирать изделия с устойчивостью к высоким температурам и коррозии. При выборе обязательно учитывайте диаметр трубы, направление потока и характеристики среды (вода, сточные воды, химически агрессивные жидкости).
Где именно в системе водопровода устанавливается обратный клапан
Обратный клапан монтируется непосредственно после вводного вентиля на входе водопровода в здание. Это предотвращает обратный ток воды в центральную систему и защищает от перепадов давления, возникающих при отключении подачи.

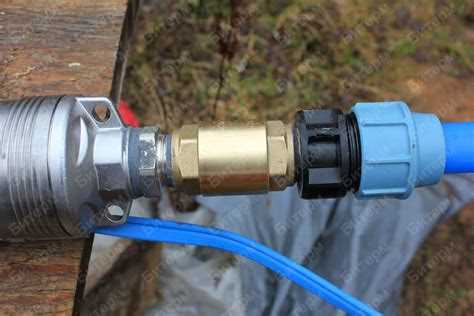

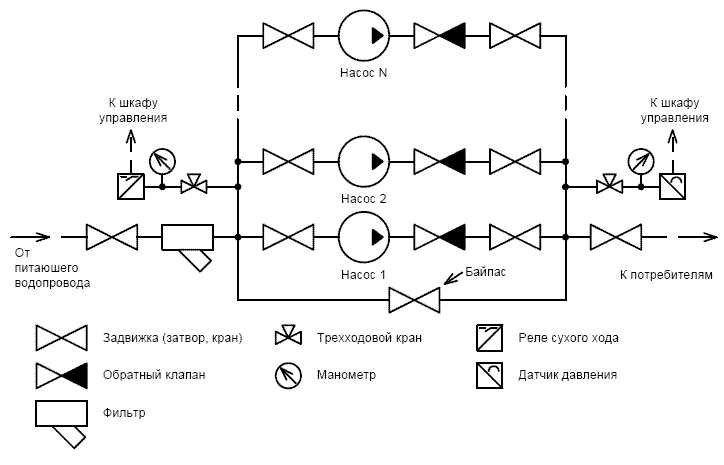

В автономных системах с насосной станцией клапан размещается на всасывающем трубопроводе перед насосом, на глубине ниже уровня воды, чтобы исключить самопроизвольный слив. При использовании скважинного насоса обратный клапан устанавливается прямо на выходе насоса или вблизи оголовка скважины.

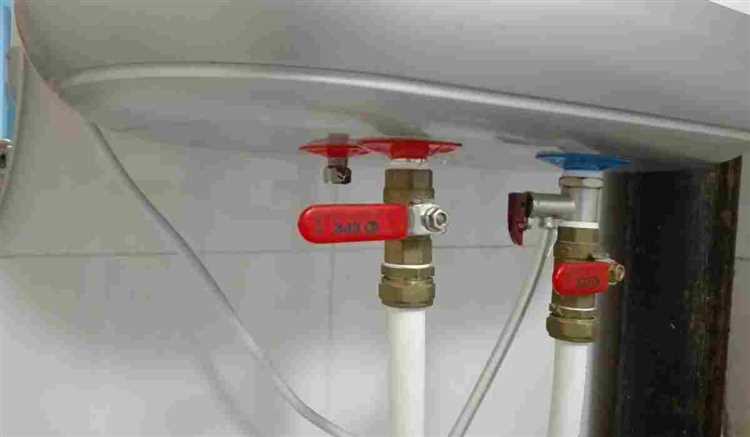

В системах с бойлером или водонагревателем клапан размещают на подающей холодной воде, чтобы исключить возврат горячей воды в трубопровод. Это особенно важно при наличии предохранительного клапана – он эффективен только при наличии обратного.
При установке счетчика воды обратный клапан монтируется после него, если это не предусмотрено конструкцией. Это препятствует прокручиванию счетчика в обратную сторону и фиксации неверных данных.
Важно обеспечить доступ к месту установки для обслуживания. Участок должен быть оборудован разъемными соединениями – муфтами или американками. Монтаж производится строго в направлении, указанном стрелкой на корпусе клапана.
Какие инструменты и материалы потребуются для монтажа
Для установки обратного клапана на водопровод потребуется сам клапан, подобранный по типу соединения и диаметру трубы. Чаще всего применяются модели с внутренней или наружной резьбой на ½, ¾ или 1 дюйм. При выборе важно учитывать направление потока воды и материал трубы – латунные клапаны универсальны, пластиковые подойдут для ПВХ-систем.
Из инструментов понадобится газовый или разводной ключ для затяжки резьбовых соединений. Для пластиковых труб – специальный обжимной или пресс-инструмент, если используется пресс-фитинг. В случае пайки – паяльник для полипропилена с соответствующими насадками по диаметру труб.
Необходимы уплотнительные материалы: сантехнический лен или фум-лента для металлических резьб, уплотнительные кольца и прокладки для соединений с накидными гайками. При использовании лена – обязательно герметик (например, паста «Унипак»), обеспечивающий герметичность и лёгкость демонтажа.
Для демонтажа старого участка трубопровода – ножовка по металлу или труборез. При установке в уже собранную систему может потребоваться разбор части трубопровода, поэтому заранее нужно подготовить дополнительные фитинги, муфты и переходники.
Для проверки герметичности соединений – сухая ткань или салфетка, а также ёмкость с водой и мылом для выявления утечек воздуха при предварительной проверке на сжатом воздухе (если нет воды в системе).
Подготовка участка трубы перед установкой клапана
Перед монтажом обратного клапана необходимо обеспечить точную подготовку трубы для герметичного и надежного соединения. Ошибки на этом этапе могут привести к протечкам или нарушению работы системы.
- Отключить подачу воды и стравить давление в системе.
- Выбрать участок трубы, соответствующий диаметру клапана. Обрезка должна быть перпендикулярной оси трубы.
- Использовать труборез или ножовку с мелким зубом. Избегать деформации среза, особенно на пластиковых трубах.
- Удалить заусенцы и сгладить кромки наждачной бумагой зернистостью 120–180.
- Очистить участок установки от загрязнений, остатков герметика, коррозии и отложений. Использовать спирт или ацетон для обезжиривания.
- Для металлических труб проверить резьбу: она должна быть полной, без повреждений. При необходимости нарезать новую с помощью клуппа.
- На пластиковых трубах – проверить целостность раструбов и состояние уплотнительных колец, если используется фитинговое соединение.
- Сухая примерка клапана обязательна: убедиться в совпадении направлений потока и отсутствии перекоса.
Только после выполнения всех пунктов можно переходить к непосредственной установке клапана с использованием выбранного способа соединения – резьбового, компрессионного или клеевого.
Порядок установки обратного клапана на металлическую трубу
Перед монтажом перекрыть подачу воды и сбросить давление в системе. Трубу очистить от загрязнений, коррозии и старой краски в месте установки. Участок должен быть прямолинейным и достаточной длины для размещения клапана и соединительных элементов.
Отрезать трубу труборезом или ножовкой по металлу. Срез выполнить строго перпендикулярно, без заусенцев. Края обработать напильником. Убедиться, что диаметр трубы соответствует внутреннему диаметру клапана. Измерить длину обратного клапана с учетом муфт или фитингов.
Нанести резьбу на оба конца трубы с помощью плашки. Длина резьбы должна соответствовать глубине посадки фитингов. Проверить чистоту резьбы. Намотать уплотнительный материал (фум-ленту или паклю с пастой) по направлению резьбы.
Установить клапан с учетом стрелки направления потока. Привинтить сначала одну сторону, удерживая корпус клапана гаечным ключом, чтобы избежать перекоса. Затем закрутить вторую сторону. Не применять чрезмерное усилие – возможна деформация корпуса или срыв резьбы.
После монтажа открыть воду и проверить соединения на герметичность. При необходимости подтянуть соединения. Если обнаружена течь по корпусу клапана – заменить изделие. Проверить работу клапана: при прекращении подачи воды поток в обратную сторону быть не должен.
Особенности монтажа обратного клапана на пластиковый водопровод
Обратный клапан для пластиковых труб должен устанавливаться с учётом типа материала и диаметра трубы. Важно выбирать клапан с соответствующими соединениями: под пайку, резьбу или компрессионные фитинги, совместимые с ПВХ, ПП или ПНД трубами.
Перед монтажом тщательно очистите и обезжирьте концы труб, чтобы обеспечить надёжное и герметичное соединение. При пайке ПП труб используйте специализированный паяльник и придерживайтесь времени прогрева согласно диаметру: например, для трубы 25 мм – 6–8 секунд.
Устанавливайте клапан в направлении потока, обозначенном стрелкой на корпусе. Неправильная ориентация приведёт к некорректной работе и возможному обратному току воды.
Для уменьшения гидравлических потерь выбирайте клапаны с минимальным перепадом давления, особенно при диаметрах труб от 32 мм и выше. При монтаже не допускайте перекосов и чрезмерного усилия, чтобы не деформировать пластиковые соединения.
При резьбовых соединениях используйте ленту ФУМ или анаэробный герметик, совместимый с питьевой водой. Для компрессионных фитингов важно соблюдать рекомендованный производителем порядок затяжки, избегая перетягивания, которое может повредить уплотнитель.
После установки проведите проверку на герметичность под давлением, не ниже рабочего давления системы. При обнаружении протечек повторно осмотрите уплотнения и правильность установки.
Проверка герметичности и работоспособности после установки
После монтажа обратного клапана откройте главный кран и аккуратно осмотрите места соединений на предмет протечек. Используйте мыльный раствор или специализированный индикатор для выявления мелких пузырьков воздуха. Любое появление пузырьков указывает на неплотность соединения, требующую дополнительной затяжки или замены уплотнителей.
Для проверки работоспособности закройте подачу воды выше клапана и создайте давление в системе ниже. В норме вода не должна возвращаться обратно через клапан. При наличии обратного потока клапан необходимо заменить или перепроверить направление установки.
Рекомендуется провести нагрузочный тест, открыв несколько точек водоразбора одновременно, чтобы оценить стабильность давления и отсутствие сбоев в работе клапана. В случае падения давления ниже нормативных значений следует проверить наличие загрязнений внутри клапана или его износ.
Контрольная проверка должна включать визуальный осмотр и функциональное тестирование не менее двух раз с интервалом в сутки для выявления скрытых дефектов, связанных с материалом или монтажом.
Вопрос-ответ:
Зачем устанавливать обратный клапан на водопроводную систему?
Обратный клапан предотвращает обратный ток воды, что защищает систему от загрязнения и снижает риск повреждения оборудования. Он обеспечивает одностороннее движение жидкости, что важно для стабильной работы насосов и сохранения давления в трубах.
Как правильно выбрать место для установки обратного клапана в водопроводе?
Клапан обычно устанавливают после насоса или на вводе в систему, чтобы вода не могла возвращаться назад. Важно, чтобы участок трубы был прямым и ровным, без изгибов перед клапаном, чтобы обеспечить корректную работу механизма и избежать износа.
Какие типы обратных клапанов подходят для бытового водопровода, и в чём их отличие?
Для домашнего водопровода чаще используют клапаны с подпружиненным затвором, шаровые или пластинчатые модели. Подпружиненные обеспечивают быстрый отклик на изменение давления, шаровые долговечны и хорошо переносят загрязнения, а пластинчатые отличаются простотой конструкции и доступной ценой. Выбор зависит от характеристик системы и условий эксплуатации.
Как выполнить установку обратного клапана самостоятельно, если нет опыта в сантехнике?
Для начала нужно перекрыть воду и слить остатки из труб. Затем определить место монтажа с прямым участком трубы, отсечь трубу и подготовить концы для соединения с клапаном. Обычно клапан устанавливают в направлении потока воды, указанном на корпусе. Крепление может быть резьбовым или с помощью фитингов. После установки проверяют герметичность и работу клапана, открывая воду постепенно.
