Для выполнения мелких электротехнических работ часто не требуется дорогостоящий профессиональный паяльник. Если вам нужно собрать устройство для пайки, которое будет работать эффективно и не выйдет из строя через несколько недель, есть возможность сделать паяльник своими руками. В этой статье мы рассмотрим, как собрать паяльник с минимальными затратами и максимальной надежностью, используя доступные материалы и инструменты.
Для начала вам потребуется нагревательный элемент, который будет нагревать наконечник паяльника. Отличным выбором является ламповая спираль или элемент от старого паяльника. Он легко подключается к источнику питания и обладает хорошей температурной стабильностью. Важно выбрать элемент с мощностью от 20 до 40 ватт, чтобы паяльник был достаточно горячим, но не перегревался при длительном использовании.
Для корпуса паяльника идеально подойдут металлические трубки или старые корпуса от перьевых ручек или пластиковых трубочек. Главное, чтобы материал был термостойким и не плавился при высоких температурах. Подключение проводов к нагревательному элементу выполняется с помощью клеммных колодок или припоя, что позволяет надежно зафиксировать контакты.
После сборки паяльника важно протестировать его на низкой мощности, постепенно увеличивая температуру, чтобы убедиться в его стабильности и исправности. Убедитесь, что наконечник паяльника не перегревается, а корпус остается холодным. Такой паяльник будет надежным инструментом для небольших проектов и ремонтов.
Выбор подходящих материалов для паяльника
Для изготовления паяльника важно правильно выбрать материалы, чтобы обеспечить его долговечность, эффективность и безопасность. Рассмотрим основные компоненты устройства.
Нагревательный элемент должен быть из материала, который выдерживает высокие температуры и долго не теряет своих свойств. Хорошим выбором станет нихромовая проволока, которая обладает высокой стойкостью к нагреву и окислению. Для большей стабильности работы можно использовать медную или стальную оболочку с антикоррозийным покрытием.
Ручка паяльника должна быть из термостойкого и электрически изолирующего материала. Оптимальными вариантами являются деревянные или пластиковые ручки с дополнительным термозащитным покрытием. Важно, чтобы материал не проводил тепло от нагревательного элемента к руке пользователя, иначе есть риск ожогов.
Жало паяльника должно быть из меди, покрытой тонким слоем оловянного или никелевого покрытия. Медь хорошо проводит тепло, а защитное покрытие предотвращает быстрый износ материала и окисление. Для повышения срока службы рекомендуется использовать жала с покрытием из никеля или серебра.
Питание паяльника обычно осуществляется от сети, поэтому важным элементом является провод, который должен быть из меди с хорошей изоляцией, способной выдерживать высокие температуры. Рекомендуется использовать провод с резиновым или силиконовым покрытием, которое не плавится и не теряет своих свойств при нагреве.
Качественные материалы помогут не только улучшить рабочие характеристики паяльника, но и продлить его срок службы. Подбирайте компоненты, которые соответствуют вашим требованиям по температурным режимам и удобству в использовании.

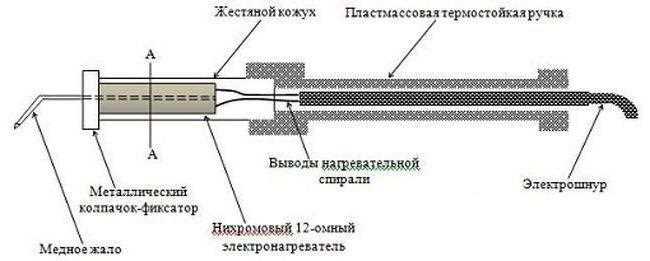

Как правильно собрать корпус паяльника
Корпус паяльника должен обеспечивать безопасность и удобство в использовании, а также надежно удерживать все внутренние компоненты. Важно выбрать материалы, которые выдержат высокие температуры и обеспечат электрическую изоляцию. Вот несколько шагов, чтобы собрать корпус паяльника правильно.
- Выбор материала для корпуса: Для корпуса паяльника лучше всего подходят термостойкие пластики или металл. Пластик, например, полиамид или армированный стекловолокном, выдерживает высокие температуры и изолирует электрические компоненты. Металл, например, алюминий, обладает хорошими теплопроводными свойствами, но требует дополнительной изоляции для предотвращения коротких замыканий.
- Изоляция: Все металлические части, которые могут быть в контакте с пользователем, должны быть изолированы. Используйте термоусадочную трубку или пластик, чтобы защитить проводку и элементы, которые будут под напряжением. Не забывайте про ручку: она должна быть выполнена из теплоизоляционного материала, чтобы предотвратить ожоги.
- Монтаж внутренних элементов: Внутренности корпуса, такие как проводка и нагревательный элемент, должны быть аккуратно закреплены, чтобы избежать их перемещения или повреждения. Убедитесь, что нагревательный элемент не контактирует с корпусом. Для этого используйте фиксаторы или монтажные втулки.
- Проверка герметичности: Перед окончательной сборкой обязательно проверьте, чтобы все соединения были хорошо заизолированы и не могли вызвать короткое замыкание. Корпус должен быть плотным и герметичным, чтобы предотвратить попадание влаги или загрязнений внутрь устройства.
- Заключительная сборка: После установки всех внутренних частей аккуратно закройте корпус. Убедитесь, что все элементы надежно закреплены, и корпус плотно прилегает. В случае использования металлического корпуса, необходимо добавить антикоррозийное покрытие.
После сборки корпуса, протестируйте паяльник, чтобы убедиться в его функциональности и безопасности. Проверьте работу нагревательного элемента, стабильность температуры и отсутствие перегрева корпуса. Если все в порядке, можно приступать к окончательной сборке паяльника.

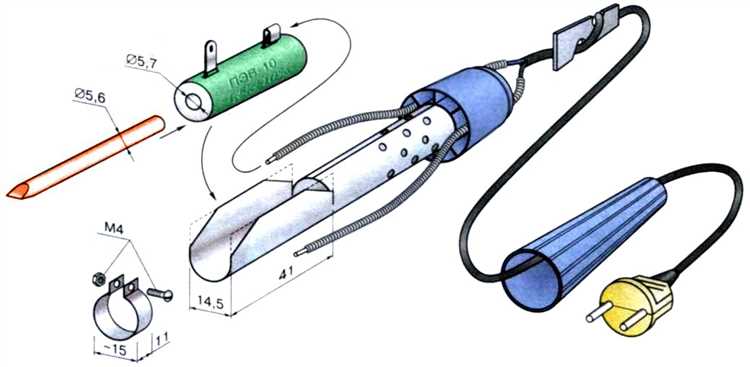

Изготовление нагревательного элемента паяльника
Для создания нагревательного элемента паяльника можно использовать резистивную проволоку, такую как нихром (NiCr). Этот материал устойчив к высоким температурам и долговечен, что делает его идеальным для использования в паяльниках. Важный момент – длина и диаметр проволоки. Чем длиннее проволока, тем выше сопротивление, а значит, она будет нагреваться сильнее. Для паяльника с мощностью около 30-40 Вт подойдёт проволока диаметром 0,2–0,3 мм и длиной около 1 метра.
Начинайте с нарезания нужной длины проволоки. Примерная длина проволоки для паяльника мощностью 30 Вт – около 1 метра, но для точной настройки можно регулировать её длину. Сопротивление проволоки можно вычислить по формуле: R = ρ * L / S, где ρ – удельное сопротивление материала (для нихрома около 1,10 * 10^-6 Ом·м), L – длина проволоки, S – её площадь поперечного сечения.

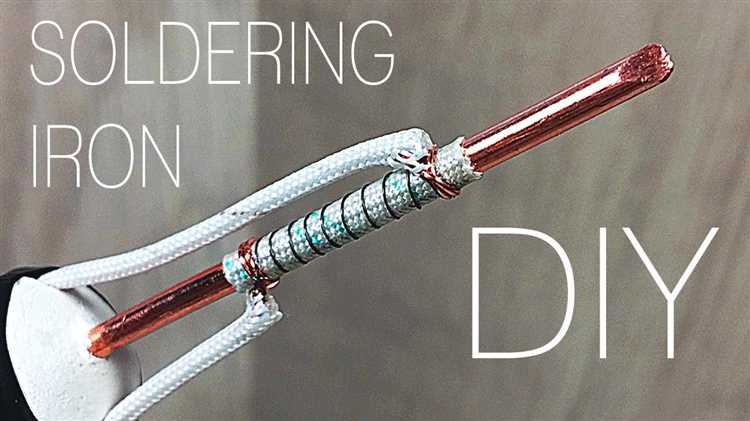

После нарезки проволоки её нужно аккуратно намотать в спираль, чтобы она равномерно прогревалась. На обычной медной трубке диаметром 8-10 мм удобно формировать витки, поддерживая одинаковое расстояние между ними. Важно, чтобы витки не касались друг друга – это предотвратит короткое замыкание и перегрев.
Для закрепления проволоки на основе можно использовать жаропрочную изоляцию, такую как керамические трубки или жаростойкие клеи. Чтобы улучшить теплоотвод, нагревательный элемент можно поместить в металлическую оболочку, что способствует равномерному распределению тепла.
После сборки необходимо проверить сопротивление элемента и убедиться, что оно соответствует желаемой мощности паяльника. Измерьте его мультиметром, а затем подключите к источнику питания через подходящий резистор или регулировочный элемент для точной настройки температуры.
Установка и подключение проводки
Для подключения проводки паяльника необходимо использовать провод с изоляцией, выдерживающий высокие температуры, например, силиконовый или термостойкий ПВХ. Толщина провода должна быть в пределах 0.75–1.5 мм² для оптимальной проводимости и безопасности.
Сначала отрежьте два куска провода необходимой длины – один для подключения к сети, другой для соединения с нагревательным элементом. На одном конце каждого провода удалите изоляцию на 1–2 см, используя нож или кусачки. На другом конце сделайте зачищенные участки для подключения к паяльнику.
Для соединения проводов с паяльником используйте клеммные колодки или винтовые соединения, чтобы исключить риск перегрева и короткого замыкания. Клеммные колодки обеспечат надежный контакт и удобство в ремонте при необходимости. Важно правильно подключить провода: один провод – к корпусу паяльника (масс), второй – к нагревательному элементу (плюс).
Порядок подключения: сначала подключите провода к термостойким клеммам паяльника, затем надежно закрепите их в колодках с помощью винтов. Проверяйте плотность контакта, чтобы избежать перегрева и выхода из строя.
После того как провода подключены, проложите их вдоль корпуса паяльника, избегая перегибов, которые могут привести к повреждению изоляции. На месте подключения провода к внешней сети используйте вилку с заземлением, чтобы обеспечить дополнительную безопасность при работе с высоким напряжением.
После завершения подключения, перед использованием паяльника, тщательно проверьте все соединения на наличие коротких замыканий или ослабленных контактов. Рекомендуется протестировать устройство на минимальной мощности, чтобы убедиться в его правильной работе.
Как выбрать и установить паяльное жало
При выборе паяльного жала важно учитывать его тип, размер и материал. Основные типы жал: прямые, изогнутые и конусные. Для мелких и точных работ, например, для пайки микросхем, лучше выбрать острое конусное жало. Для более крупных соединений, таких как пайка проводов, подойдет прямое или изогнутое жало с более широким рабочим концом.
Материалы для жал обычно включают медь с покрытием из никеля или олова, которые защищают от коррозии и обеспечивают равномерное распределение тепла. Желательно выбирать жала с антикоррозийным покрытием, так как это увеличивает срок их службы и снижает частоту замены.
Для установки паяльного жала нужно точно зафиксировать его в держателе паяльника. Обычно в корпусе паяльника есть резьбовое соединение или механический зажим для крепления жала. Убедитесь, что жало плотно установлено и не двигается. Если паяльник имеет сменные жала с зажимами, просто вставьте жало в держатель и закрепите его, избегая перекосов.
Перед использованием паяльник следует прогреть до рабочей температуры. После нагрева жала не рекомендуется сразу приступать к пайке, лучше подождать несколько секунд для стабилизации температуры на рабочей поверхности.
Тестирование и настройка паяльника
Температурный режим. Для настройки температуры паяльника включите его и подождите несколько минут, чтобы он прогрелся. Измерьте температуру на кончике жала с помощью термометра или пирометра. Ожидаемая температура для большинства пайки составляет 350°C. Если температура ниже или выше, откорректируйте её с помощью регулятора (если он предусмотрен). Если паяльник не оснащён терморегулятором, можно воспользоваться термостойким сопротивлением для изменения температуры.
Качество паяния. Проведите тестовую пайку с использованием проводников и припоя. Важным параметром является скорость прогрева и равномерность распределения тепла. Кончик жала должен нагреваться до заданной температуры быстро и равномерно. Если припой не плавится должным образом или жало сильно остывает, это может указывать на недостаточную мощность устройства или повреждение элемента нагрева.
Проверка стабильности. После тестовой пайки оставьте паяльник включённым на 10-15 минут. За это время проверьте, насколько стабильно поддерживается температура. Небольшие колебания температуры допустимы, но если температура слишком сильно варьируется, это может свидетельствовать о проблемах с термостатом или элементами питания.
Эргономика. Важно, чтобы паяльник удобно лежал в руке и не вызывал усталости при длительном использовании. Проводите тесты, манипулируя паяльником в разных положениях. Если корпус перегревается или становится неудобным, подумайте о его улучшении, добавив теплоизоляцию или заменив ручку.
После проведения всех тестов и коррекции настроек можно считать паяльник готовым к полноценному использованию. Регулярно проверяйте работоспособность устройства и состояние жала, так как оно со временем может терять свои свойства.
Вопрос-ответ:
Какие материалы нужны для сборки простого паяльника?
Для сборки паяльника вам понадобятся следующие материалы: резистор (обычно 30-40 Ом), медная проволока для спирали (толщиной около 1 мм), металлический корпус (можно использовать старую ручку от инструмента или сделать его из трубки), шнур для подключения к сети, а также термостойкие изоляторы для безопасной сборки.
Как правильно собрать паяльник, чтобы избежать перегрева?
Для того чтобы паяльник не перегревался, важно правильно выбрать сопротивление резистора и следить за качеством соединений. Резистор должен быть выбран таким образом, чтобы его мощность была достаточно большой для подогрева спирали, но не слишком высокой, чтобы не привести к перегреву. Также стоит использовать термостойкие материалы и предусмотреть достаточное охлаждение для элементов паяльника.
Можно ли использовать паяльник для других целей, кроме пайки?
Да, паяльник можно использовать для различных целей, таких как обжиг или расплавление некоторых пластиковых материалов, например, для создания соединений на модели. Также им можно работать с термоклеем и даже использовать для резки некоторых типов проводников. Однако, для выполнения этих операций стоит учитывать, что паяльник должен быть настроен на оптимальную температуру.
Какие особенности сборки паяльника для новичков?
Для новичков важно помнить, что сборка паяльника требует внимательности, особенно при подключении к электрической сети. Первым делом убедитесь в надежности соединений и в том, что все элементы правильно закреплены. Также стоит соблюдать осторожность при выборе материалов, чтобы избежать перегрева и несанкционированных коротких замыканий. Рекомендуется использовать недорогие материалы на первых этапах и проверить паяльник перед основной работой.
Как избежать повреждения паяльника при сборке?
Чтобы избежать повреждений паяльника при сборке, внимательно следите за правильностью установки всех компонентов. Начинайте с простого тестирования, проверяя работу каждого элемента, чтобы не перегрузить систему. Не используйте слишком длинные провода и убедитесь в надежности изоляции всех частей, чтобы избежать коротких замыканий. Также важно соблюдать технику безопасности, работая с электрическими компонентами.
