Как снять крыльчатку с водяного насоса

Крыльчатка водяного насоса отвечает за циркуляцию охлаждающей жидкости в системе двигателя. При заклинивании, повреждении лопастей или коррозии оси требуется её демонтаж. Большинство моделей насосов имеют крыльчатку, запрессованную на вал, реже – с фиксирующей гайкой или шпонкой. Пренебрежение технологией демонтажа может привести к повреждению корпуса помпы или вала, что потребует полной замены узла.

Перед началом работы необходимо точно определить тип соединения крыльчатки с валом. Для этого часто достаточно визуального осмотра, но в ряде случаев требуется частичная разборка корпуса насоса. Использование съёмников с подходящим захватом критично – особенно при работе с пластиковыми крыльчатками, которые легко деформируются при чрезмерном усилии. Применение молотка и зубила недопустимо, если цель – сохранить насос в рабочем состоянии.

Обязательное условие – предварительное замачивание соединения проникающей смазкой, например WD-40 или Liqui Moly LM-40, с экспозицией не менее 30 минут. При наличии ржавчины на валу или внутри посадочного отверстия крыльчатки рекомендуется использовать тепловое воздействие – феном или паяльной лампой, ограничив температуру в пределах 150–180°C, чтобы не повредить пластиковые элементы. После этого крыльчатка обычно поддаётся съёму с помощью винтового съёмника средней тяги.

Если крыльчатка металлическая и посажена на шпонку, сначала необходимо извлечь стопорное кольцо или шайбу. Только после этого допустимо аккуратное выдавливание. Наличие заусенцев на валу устраняется надфилем или шлифовкой, чтобы не заклинить крыльчатку при повторной установке. Все действия следует выполнять с максимальной точностью – любое перекосы приведут к разбалансировке и преждевременному выходу из строя подшипников насоса.

Как определить способ крепления крыльчатки на вашей модели насоса

Перед началом разборки необходимо точно определить, как крыльчатка зафиксирована на валу. Это может быть резьбовое соединение, шпоночное крепление, посадка с натягом или термическая запрессовка. Ошибка в определении типа крепления может привести к повреждению детали или вала.

Сначала осмотрите крыльчатку со стороны посадки на вал. Если виден центральный болт или гайка – вероятнее всего, используется резьбовое соединение. При этом обратите внимание на направление резьбы: некоторые модели имеют левую резьбу, особенно если насос вращается против часовой стрелки.

Если крепежные элементы отсутствуют, проверьте наличие стопорных колец или шпонок. В случае шпоночного соединения шпоночный паз может быть частично виден на стыке крыльчатки и вала. Удаление крыльчатки при этом требует аккуратного снятия с посадочного места без проворачивания.

Посадка с натягом определяется отсутствием крепежей и свободного хода. При попытке сдвинуть крыльчатку вручную она не двигается. Чтобы не повредить вал, применяйте съемник с равномерным усилием, избегая ударов.

Если крыльчатка изготовлена из пластика и посажена методом термической запрессовки, чаще всего она не подлежит повторной установке. При таком креплении отсутствуют механические фиксирующие элементы, а демонтаж сопровождается разрушением посадочного отверстия.

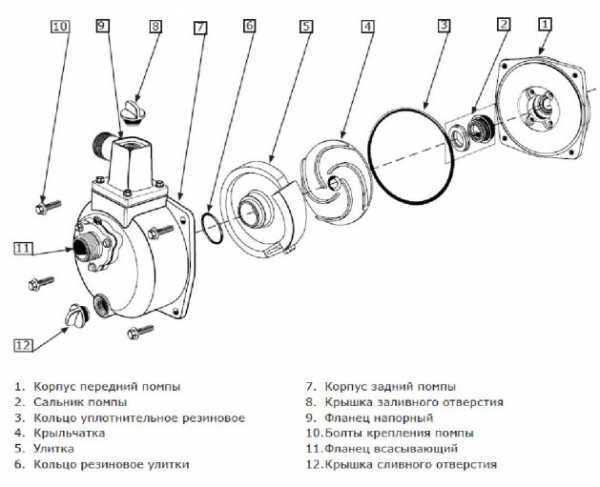

Для уточнения информации обратитесь к сервисной документации конкретной модели насоса или найдите оригинальную взрыв-схему. Это исключит ошибки и облегчит демонтаж.

Необходимые инструменты для демонтажа крыльчатки без повреждений

Для аккуратного снятия крыльчатки с водяного насоса потребуется следующий набор инструментов:

Съемник крыльчатки: предпочтительно использовать универсальный трехлапый или двухлапый съемник с регулируемым захватом. Он обеспечивает равномерное усилие и снижает риск перекоса или поломки лопастей.

Набор прецизионных гаечных ключей: часто крыльчатка фиксируется гайкой или болтом с мелкой резьбой. Использование неподходящего ключа приводит к срыву граней. Рекомендуется метрическая серия с точным посадочным размером.

Фиксатор вала: для предотвращения проворачивания при откручивании крепежа. Применяется в виде деревянного или пластикового клина, вставляемого в паз шкива, либо штатного фиксатора, если он предусмотрен конструкцией насоса.

Медная или алюминиевая выколотка: при необходимости легкого механического воздействия на ось. Эти материалы не оставляют вмятин и не повреждают посадочную поверхность.

Смазка-растворитель (WD-40 или аналог): прикипевшие соединения необходимо предварительно обработать для упрощения съема. Выдержка 10–15 минут после нанесения повышает эффективность действия.

Перчатки с противоскользящим покрытием: обеспечивают уверенный захват инструмента и защищают руки от острых кромок и масла.

Использование именно этих инструментов минимизирует вероятность повреждений и облегчает демонтаж даже при наличии коррозии или прикипания деталей.

Подготовка водяного насоса к снятию крыльчатки: слив жидкости и фиксация

Перед демонтажом крыльчатки необходимо полностью удалить охлаждающую жидкость из системы. Откройте кран на радиаторе или снимите нижний патрубок, предварительно подставив ёмкость объёмом не менее 5 литров. Убедитесь, что двигатель остыл: слив жидкости на горячем моторе может привести к ожогам и повреждению элементов системы охлаждения.

После слива жидкости протрите насос и прилегающие участки от остатков антифриза. Это исключит попадание влаги в зону демонтажа и улучшит видимость всех крепёжных элементов.

Для фиксации вала водяного насоса используйте съёмник или подходящий фиксатор, предотвращающий его проворачивание. Если вал прокручивается при попытке открутить крыльчатку, зажмите его с тыльной стороны ключом, используя мягкую прокладку между губками инструмента и валом во избежание повреждения. В некоторых моделях насосов предусмотрено отверстие под стопор – используйте его для надёжной блокировки.

Убедитесь, что насос надёжно закреплён в тисках или фиксируется на месте установки. В случае демонтажа на установленном двигателе используйте упор на корпусе или штатные крепления, чтобы исключить смещение и перекос при работе с крыльчаткой.

Разборка корпуса насоса для доступа к крыльчатке

Перед началом работ необходимо слить охлаждающую жидкость, открутив сливную пробку радиатора или нижний патрубок системы охлаждения. Далее приступают к демонтажу насоса.

1. Открутите крепёжные болты насоса к блоку двигателя, используя торцовый ключ соответствующего размера. Обычно применяется головка на 10 или 12 мм.
2. Снимите насос с посадочного места, поддев корпус монтажкой или пластиковой лопаткой, избегая повреждения прилегающих поверхностей.
3. Очистите корпус от грязи и отложений, чтобы исключить попадание мусора внутрь при разборке.

Корпус водяного насоса обычно соединён болтами по периметру:

• Выверните все болты, фиксирующие две половины корпуса. Часто используется шестигранник или звёздочка T-тип.
• Для разделения корпуса аккуратно простучите по соединению деревянным молотком. При сильной коррозии допускается применение проникающей смазки (WD-40), выдержка – не менее 10 минут.
• Не применяйте отвёртки как рычаг – можно повредить уплотнительные кромки и посадочные плоскости.

После разделения корпуса обеспечивается доступ к крыльчатке. Проверьте наличие фиксирующей гайки или стопорного кольца на валу, удерживающего крыльчатку. Для последующего снятия крыльчатки разборка должна быть выполнена полностью, обеспечивая свободный доступ со всех сторон.

Методы снятия крыльчатки в зависимости от типа крепления

Крыльчатки водяных насосов могут крепиться разными способами. Перед демонтажем необходимо определить тип фиксации, чтобы избежать повреждения детали или вала.

• Резьбовое соединение:
  • Зажмите вал насоса с помощью подходящего фиксатора или рожкового ключа, чтобы исключить его проворачивание.
  • Поверните крыльчатку против часовой стрелки, используя газовый ключ или цепной съемник. При заклинивании можно аккуратно нагреть центр крыльчатки строительным феном до 150–180°C.
  • Избегайте ударов по крыльчатке – при резьбовом креплении это часто приводит к трещинам.
• Прессовая посадка:
  • Для снятия требуется съемник с захватами за основание крыльчатки. Давление прикладывается строго вдоль оси вала.
  • Если посадка сильно закисла, обработайте соединение проникающей смазкой, подождите 10–15 минут и повторите попытку.
  • Допустимо прогревать только металлическую втулку крыльчатки, если она есть. Пластиковые элементы греть нельзя.
• Шпонка:
  • После демонтажа стопорных элементов (гайки, шайбы) крыльчатка должна сойти вручную или с применением легкого съемника.
  • Если посадка тугая, можно воспользоваться деревянным клином, равномерно подбивая его со стороны основания крыльчатки.
  • Следите, чтобы шпонка не выпала и не повредила посадочные поверхности при съеме.
• Фиксация стопорным винтом:
  • Отыщите фиксирующий винт – он может быть скрыт под герметиком или наслоением отложений. Очистите посадочное место щеткой по металлу.
  • Открутите винт подходящей отверткой или шестигранником, после чего крыльчатка легко снимается вручную.
  • При заклинивании используйте универсальный съемник с мягкими захватами, чтобы не повредить крыльчатку.

Перед повторной установкой рекомендуется очистить посадочные поверхности и проверить состояние резьбы или шпоночной канавки.

Что делать, если крыльчатка прикипела или застряла

Для начала отключите систему охлаждения и снимите ремень привода водяного насоса. Осмотрите крыльчатку на предмет видимых повреждений или коррозии. Если крыльчатка не вращается, нанесите проникающую смазку (например, WD-40) на вал и вокруг посадочного места крыльчатки. Дайте средству впитаться минимум 15-20 минут.

Используйте мягкий деревянный или пластиковый инструмент, чтобы аккуратно попытаться сдвинуть крыльчатку с места без применения силы, которая может повредить вал или корпус насоса. Если крыльчатка осталась неподвижной, нагрейте область вокруг посадочного места с помощью теплового пистолета или строительного фена до температуры около 60-70°C – это расширит металл и облегчит снятие.

При отсутствии результата примените съемник с мягкими губками или вилку съемника, специально предназначенную для крыльчаток водяных насосов. При работе с инструментом контролируйте усилие, чтобы не деформировать вал или корпус насоса.

Если вал сильно прикипел из-за коррозии, рекомендуется замочить узел в растворителе с кислотными компонентами, например, в растворе лимонной или уксусной кислоты, но не более чем на 30 минут, чтобы не повредить пластиковые или резиновые детали. После обработки повторите попытку снятия.

В случае невозможности снять крыльчатку самостоятельно не рекомендуется использовать грубые методы, такие как молоток или сильный рычаг. Лучше обратиться к специалисту, чтобы избежать дорогостоящего ремонта или замены водяного насоса.

Проверка состояния крыльчатки и подготовка к обратной установке

Осмотрите крыльчатку на предмет трещин, сколов и деформаций лопастей. Даже незначительные повреждения ухудшают циркуляцию охлаждающей жидкости и снижают эффективность насоса. Проверьте посадочное место крыльчатки на валу – отсутствие люфта и коррозии обеспечит надежную фиксацию.

Проверьте балансировку крыльчатки, вращая её вручную: вращение должно быть плавным, без заеданий и посторонних шумов. Если присутствуют заусенцы или ржавчина, аккуратно обработайте посадочное место и вал мелкой наждачной бумагой или щеткой по металлу.

Перед установкой очистите посадочную поверхность от остатков старого герметика или грязи. Используйте обезжириватель на основе спирта или ацетона. Проверьте состояние уплотнительных колец и замените их при малейших повреждениях или потертостях.

Для установки используйте только рекомендованные производителем крепежные элементы и моменты затяжки. Нанесите на вал небольшое количество моторного масла, чтобы предотвратить заедание крыльчатки и обеспечить легкость монтажа.

Вопрос-ответ:

Как правильно снять крыльчатку с водяного насоса без повреждений?

Для начала нужно отключить питание системы охлаждения и слить жидкость из радиатора. Затем откручивают крепления водяного насоса и аккуратно снимают приводной ремень. После этого осторожно снимают крыльчатку, применяя специальный съемник или аккуратно с помощью пассатижей, чтобы не повредить лопасти и вал насоса. Если крыльчатка закисла, можно использовать проникающую смазку, чтобы облегчить процесс. Важно не применять чрезмерную силу, чтобы избежать деформации деталей.

Какие инструменты нужны для демонтажа крыльчатки с водяного насоса?

Основной набор включает в себя гаечные ключи подходящего размера, отвертки, съемник для крыльчаток и пассатижи. Также полезны смазочные материалы, например, WD-40 или аналогичные, для облегчения снятия закисших элементов. При наличии зажимных пружин или фиксирующих болтов потребуется набор шестигранников или торцевых головок. В некоторых случаях может понадобиться молоток с резиновым бойком для легких постукиваний по валу.

Почему крыльчатку водяного насоса иногда трудно снять и как этого избежать?

Сложности возникают из-за коррозии или попадания загрязнений между крыльчаткой и валом насоса, что приводит к плотному заеданию. Чтобы минимизировать такую проблему, рекомендуют регулярно обслуживать систему охлаждения, менять охлаждающую жидкость по регламенту и использовать качественные составы. Если крыльчатка уже прикипела, стоит применить проникающие масла и дать им время подействовать, после чего осторожно попробовать снять элемент. Важно не использовать грубую силу, чтобы не сломать детали.

Какие признаки указывают на необходимость замены крыльчатки водяного насоса?

Если появились трещины на лопастях крыльчатки, деформация или видимые повреждения, а также при нарушении нормальной циркуляции охлаждающей жидкости, это сигнал к замене. Еще одним признаком может быть шум при работе системы охлаждения или перегрев двигателя. Регулярная проверка состояния крыльчатки позволяет предотвратить поломку насоса и серьезные проблемы с мотором.
