Снятие тормозного диска – необходимая процедура при его замене, обслуживании втулки или чистке элементов тормозной системы. Процесс зависит от типа крепления: наиболее распространены варианты с шестью болтами и стандартом Center Lock. Пренебрежение правильной последовательностью действий может привести к повреждению резьбы или самого ротора.
Перед началом убедитесь, что колесо снято с велосипеда, а тормозной диск остыл. Для крепления на шести болтах потребуется Torx-ключ T25. Откручивать болты следует по диагонали, чтобы избежать деформации ротора. После снятия рекомендуется очистить посадочную поверхность от пыли и коррозии. При установке нового диска момент затяжки болтов должен составлять 4–6 Н·м.
В случае системы Center Lock понадобится съемник кассеты и разводной ключ или трещотка. Фиксирующее кольцо откручивается против часовой стрелки, после чего диск снимается без усилий. Убедитесь, что шлицы втулки и нового ротора совпадают по профилю, и при установке затяните кольцо с усилием 40 Н·м.
Никогда не прикасайтесь к рабочей поверхности тормозного диска руками – это приведет к ухудшению торможения. После монтажа и затяжки обязательно проверьте биение ротора. Если оно превышает 0,2 мм, диск следует выправить или заменить.
Как определить тип крепления тормозного диска
Существует два основных стандарта крепления велосипедных тормозных дисков: 6 болтов и Center Lock. Чтобы точно определить тип, осмотрите ступицу колеса.
- Крепление на 6 болтов: диск фиксируется шестью равномерно расположенными болтами по окружности. Болты имеют внутренний шестигранник или Torx T25. На фланце втулки видно 6 отверстий с резьбой. Чаще всего используется на горных и бюджетных велосипедах.
- Center Lock: диск фиксируется прижимной гайкой на шлицевом соединении втулки. Гайка может иметь внешний или внутренний шлиц, для демонтажа используется ключ от кассеты или каретки. На втулке отсутствуют резьбовые отверстия. Преобладает на современных моделях с компонентами Shimano и системами осей Thru-Axle.
Если диск уже установлен, обратите внимание на его центр:
- При наличии видимых болтов – это крепление на 6 болтов.

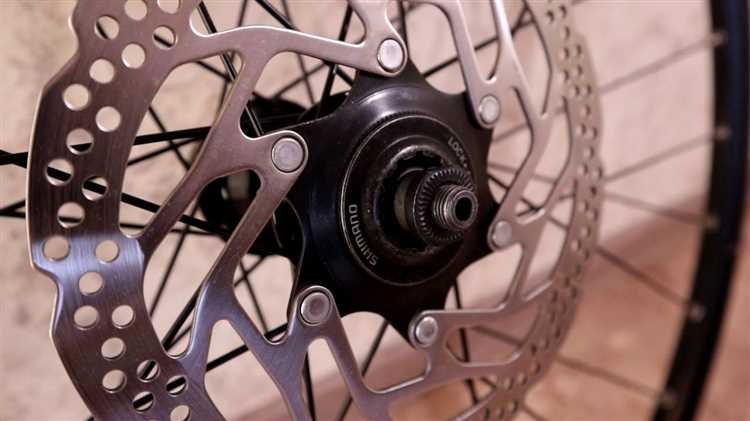

- Если видна круглая гайка с логотипом Shimano или надписью «Lock», это Center Lock.
Перед покупкой или заменой диска обязательно сверяйтесь с совместимостью втулки. Установка несовместимого типа невозможна без переходников или полной замены втулки.
Какие инструменты понадобятся для снятия диска
Шестигранный ключ – основной инструмент для большинства велосипедных тормозных дисков. Обычно используется размер 5 мм. Убедитесь, что ключ подходит точно, чтобы не повредить шлицы болтов.
Торкс T25 – необходим для дисков, закреплённых винтами с торцевыми звёздочками. Этот тип крепления распространён у производителей Shimano и Sram. Используйте только качественный торкс, чтобы избежать слизывания граней.
Съёмник стопорного кольца – используется, если диск крепится по центру через систему Center Lock. Понадобится съёмник для кассеты Shimano или аналогичный, совместимый с замком Center Lock. Для откручивания потребуется также разводной или накидной ключ.
Зажим для удержания колеса – при демонтаже Center Lock удобно зафиксировать колесо в тисках с резиновыми губками или использовать помощника. Это предотвращает прокручивание и облегчает откручивание кольца.
Чистая ветошь или салфетка – пригодится для протирки посадочной поверхности ступицы и самого диска перед обратной установкой. Остатки грязи могут повлиять на прижатие диска и вызвать биение.
Как безопасно зафиксировать велосипед перед началом работ
Установите велосипед на ровную, твёрдую поверхность, исключающую скольжение. Асфальт или бетон предпочтительнее, чем плитка или грунт. Работы внутри помещения рекомендуется проводить на резиновом или прорезиненном коврике.
Используйте ремонтную стойку с надёжным зажимом. Зажим должен фиксироваться на подседельном штыре, не повреждая трубу. Избегайте крепления за раму, особенно в карбоновых велосипедах.
Если стойки нет, переверните велосипед вверх колёсами. Предварительно снимите навесное оборудование, которое может мешать – фары, флягодержатели, сумки. Убедитесь, что руль и седло устойчиво опираются о землю. Подложите мягкую ткань под грипсы и седло, чтобы не повредить покрытия.

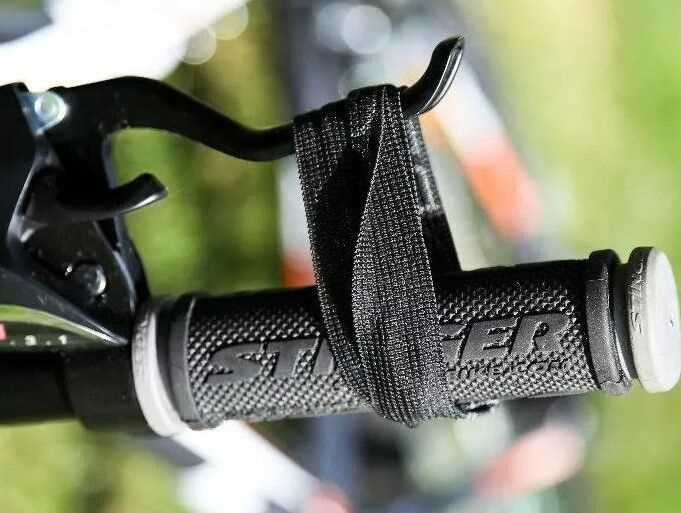

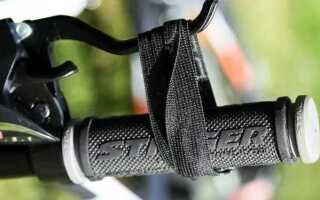

Перед фиксацией переключите цепь на самую маленькую заднюю звезду. Это уменьшает натяжение и облегчает снятие диска. Заблокируйте оба тормозных рычага с помощью хомутов или резинок, чтобы избежать случайного вращения колёс во время демонтажа.
Убедитесь, что велосипед не двигается при нажатии на колёса или каретку. Лёгкое покачивание недопустимо – это может привести к срыву инструмента или повреждению компонентов.
Как открутить болты крепления на креплении Center Lock
Система Center Lock использует одно центральное стопорное кольцо вместо нескольких болтов, как в шестиболтовом креплении. Для его снятия потребуется специальный инструмент – ключ для кассеты Shimano (тип TL-FW или аналогичный), а также гаечный ключ с длинным рычагом или трещотка с подходящей головкой.
- Установите велосипед вертикально, чтобы исключить перекос оси и обеспечить устойчивость при работе.
- Снимите колесо с велосипеда, ослабив эксцентрик или открутив ось сквозной втулки (если используется thru-axle).
- Удалите пыльник, если он закрывает стопорное кольцо. Некоторые втулки имеют пластиковую или алюминиевую защитную крышку.
- Совместите шлицы инструмента с насечками на стопорном кольце. Убедитесь, что инструмент установлен полностью, иначе возможен срыв грани.
- Держа колесо неподвижно, поверните инструмент против часовой стрелки. Если кольцо прикипело, используйте проникающую смазку и оставьте на 5–10 минут.
- При необходимости используйте рычаг удлинителя для увеличения момента. Применяйте силу плавно, избегая рывков.
- После откручивания кольца снимите тормозной диск. Он свободно сходит с шлицевой части втулки без усилий.
Перед установкой нового диска очистите посадочную поверхность и нанесите немного противозадирной смазки на резьбу кольца. Это упростит последующую разборку.
Как снять тормозной диск с креплением на шести болтах
Для демонтажа тормозного диска с креплением на шести болтах потребуется шестигранный ключ на 5 мм или Torx T25 – в зависимости от типа болтов. Уточните тип крепежа перед началом работы.
Зафиксируйте колесо в вертикальном положении, чтобы избежать его перемещения при откручивании. Используйте динамометрический ключ при необходимости повторной установки – усилие затяжки болтов составляет 4–6 Н·м.

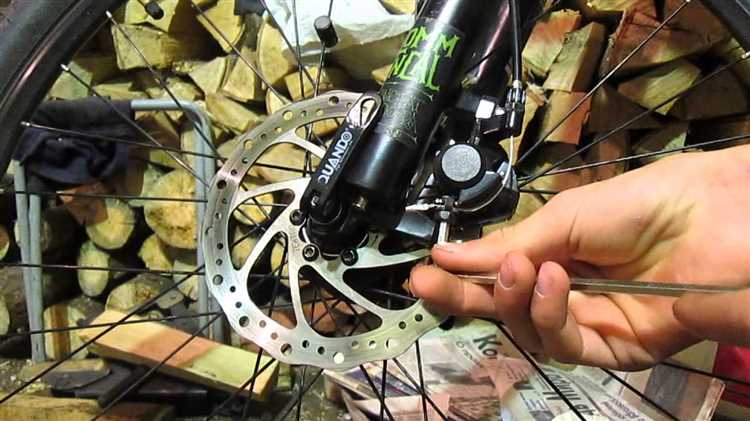

Откручивайте болты по диагонали, равномерно ослабляя каждый, чтобы избежать деформации фланца втулки. После снятия всех болтов аккуратно снимите диск. Если диск прикипел к фланцу, равномерно постучите по нему деревянным или резиновым молотком, избегая повреждения поверхности.
Очистите посадочную поверхность от грязи и коррозии. Не допускайте попадания масла или смазки на диск или тормозные колодки.
Как проверить износ и деформацию диска после снятия
Осмотрите тормозной диск на наличие глубоких царапин и борозд, превышающих 0,2 мм по глубине – такие повреждения снижают эффективность торможения и требуют замены.
Измерьте толщину диска штангенциркулем в нескольких местах по окружности. Минимально допустимая толщина указана на самом диске или в инструкции производителя, обычно это 1,5–1,8 мм. Если толщина ниже, диск подлежит замене.
Проверьте геометрию диска, установив его на ровную поверхность. Приподнимите линейку вдоль плоскости диска и визуально оцените отклонения. Допустимый люфт не должен превышать 0,3 мм. Для более точной проверки используйте индикатор часового типа.
Обратите внимание на изменение формы диска: изгибы и волны вызывают вибрацию при торможении. Если обнаружены деформации, диск можно попытаться выровнять аккуратным механическим воздействием или заменить при сильных повреждениях.
Проверьте посадочное отверстие диска – отсутствие трещин и износа гарантирует правильную центровку и безопасную работу тормозной системы.
Как подготовить ступицу колеса к установке нового диска
Перед установкой нового тормозного диска ступицу необходимо тщательно очистить от грязи, масла и старых смазок. Используйте обезжириватель на спиртовой или ацетоновой основе, наносите его на тряпку и протрите поверхность ступицы в местах контакта с диском.
Осмотрите ступицу на наличие повреждений: задиров, коррозии или деформаций. Любые неровности следует удалить мелкой наждачной бумагой (зерно 400-600), чтобы обеспечить ровную посадку диска и предотвратить вибрации при торможении.
Проверьте посадочные отверстия для крепежных болтов. Убедитесь, что резьба чистая и не повреждена. При необходимости примените резьбовой очиститель или слегка смажьте резьбу фиксатором средней прочности (например, Loctite 243), чтобы избежать самоотвинчивания болтов.
Перед монтажом диска слегка нанесите антикоррозийную смазку на контактную поверхность ступицы, избегая зоны трения с колодками. Это предотвратит появление ржавчины и облегчит последующий демонтаж.
Убедитесь, что крепежные болты и шайбы соответствуют рекомендациям производителя и не имеют износа. Используйте динамометрический ключ для затяжки болтов с указанным моментом, обычно от 4 до 6 Н·м, чтобы избежать перекоса диска.
Вопрос-ответ:
Какие инструменты понадобятся для снятия тормозного диска с велосипеда?
Для снятия тормозного диска обычно требуются шестигранные ключи (обычно 5 или 6 мм), торцевой ключ или специальная отвертка для болтов крепления диска, а также трещотка с головкой, если болты имеют стандартный размер. Иногда может понадобиться фиксатор для ротора, чтобы диск не вращался во время отвинчивания. Дополнительно полезно иметь чистую тряпку и средство для обезжиривания, чтобы не допустить загрязнения тормозных поверхностей.
Можно ли снять тормозной диск, не снимая колесо с велосипеда?
В большинстве случаев снять тормозной диск без снятия колеса затруднительно, так как диск крепится к ступице, которая находится именно на колесе. Без его демонтажа доступ к крепежным болтам часто ограничен. Кроме того, при снятом диске колодки могут задевать за него, что делает процесс неудобным. Поэтому лучше снять колесо — так проще и безопаснее работать с диском.
Что делать, если болты крепления тормозного диска сильно прикипели и не откручиваются?
Если болты прикипели, сначала стоит попробовать аккуратно нанести проникающую смазку, например, жидкость типа WD-40, и оставить на несколько минут. Затем используйте подходящий ключ с хорошим зацеплением, чтобы избежать срыва грани. Важно действовать плавно, без рывков. Если болты всё равно не откручиваются, можно попробовать нагреть зону вокруг болта с помощью строительного фена — это может ослабить соединение. В крайнем случае стоит обратиться к специалисту, чтобы не повредить крепеж.
Какие меры предосторожности нужно соблюдать при снятии тормозного диска?
Перед началом работы убедитесь, что велосипед надежно закреплен, чтобы колесо не двигалось. Работайте в перчатках, чтобы избежать порезов — края диска могут быть острыми. Не прикасайтесь к рабочей поверхности диска руками, чтобы не оставить жирных пятен, которые ухудшат работу тормозов. После снятия диска аккуратно храните его, чтобы не повредить и не деформировать. Также убедитесь, что во время откручивания болтов диск не вращается, иначе можно сорвать резьбу.
Как правильно установить тормозной диск после снятия?
При установке нового или снятого тормозного диска сначала очистите его поверхность от грязи и возможных остатков смазки с помощью изопропилового спирта или специального средства. Совместите отверстия диска с отверстиями на ступице и аккуратно закрутите болты крест-накрест, чтобы обеспечить равномерное прижатие. Не затягивайте слишком сильно, используйте рекомендованный производителем момент затяжки (обычно около 4-6 Нм). После установки обязательно проверьте, чтобы диск не задевал колодки и свободно вращался.
