Для эффективного водоснабжения частного дома или дачи насосная станция – незаменимое устройство. Оно позволяет обеспечить постоянное давление воды в системе, что особенно важно при использовании автономных источников водоснабжения, таких как колодцы или скважины. Собрать такую систему своими руками – вполне реальная задача, если соблюдать несколько простых шагов и правильно выбрать компоненты.
Перед началом работы важно правильно подобрать насос и другие комплектующие. Для этого необходимо учитывать параметры источника воды: глубину скважины, расход воды и требуемое давление. На основе этих данных выбирается мощность насоса, тип бака (гидроаккумулятора) и других элементов, таких как манометр и реле давления.
Шаг 1: Подготовка и выбор компонентов
Основные компоненты насосной станции – насос, гидроаккумулятор, трубопровод, манометр и реле давления. Насос должен быть выбраны в зависимости от глубины скважины и требуемого напора воды. Для неглубоких источников подойдет поверхностный насос, для глубоких – погружной. Гидроаккумулятор необходим для стабилизации давления в системе, и его объем зависит от потребностей в воде. Например, для одного человека достаточно гидроаккумулятора объемом 24 литра, а для семьи из 4 человек – 50 литров.
Шаг 2: Сборка насосной станции
После того как все компоненты приобретены, приступаем к сборке. Для этого нужно соединить насос с гидроаккумулятором с помощью трубопровода. Для герметичности всех соединений важно использовать качественные фитинги и прокладки. Не забывайте установить реле давления и манометр, чтобы контролировать работу системы. Реле давления регулирует включение и выключение насоса в зависимости от давления в системе, предотвращая перегрузку оборудования.
Шаг 3: Настройка и тестирование
После сборки системы важно правильно настроить реле давления. Это поможет избежать частых включений насоса и продлить его срок службы. Обычно реле настроено на давление включения 1,5-2 атмосферы и выключения на уровне 3-4 атмосферы. Проверка системы включает несколько этапов: запуск насоса, проверка герметичности соединений и мониторинг давления. Обратите внимание на уровень шума и вибрации – если они слишком сильные, возможно, потребуется дополнительная амортизация или установка насосной станции на виброизоляционные подставки.
Выбор насоса для насосной станции: что нужно учитывать
Для правильного функционирования насосной станции важно выбрать насос, который соответствует вашим потребностям. При этом стоит учитывать несколько ключевых факторов: производительность, напор, тип источника воды и материал изготовления насоса.
Первым шагом при выборе насоса является определение требуемой производительности, которая зависит от объема воды, необходимого для работы системы. Производительность измеряется в литрах в минуту (л/мин) или кубических метрах в час (м³/ч). Чтобы рассчитать нужную производительность, нужно учитывать не только количество потребителей воды, но и характер использования – для полива, водоснабжения или отопления.
Напор насоса – это высота, на которую насос может поднять воду. Напор измеряется в метрах. Для определения необходимого напора важно учесть следующие параметры: глубина забора воды, высота, на которую вода должна быть поднята, и возможные потери на пути воды (трубопровод, фитинги, клапаны). Чем больше сопротивление в системе, тем выше должен быть напор.
Тип источника воды играет важную роль. Если вы используете колодец или скважину, необходимо выбрать насос с учетом глубины водоносного слоя. Для скважин используются погружные насосы, которые способны работать на больших глубинах, тогда как для поверхностных источников подойдут насосы с большей производительностью и меньшим напором.
Материал изготовления насоса напрямую влияет на его долговечность и устойчивость к различным воздействиям. Для работы с питьевой водой или агрессивными жидкостями лучше выбирать насосы из нержавеющей стали или с антикоррозийным покрытием. Насосы с пластиковыми частями подойдут для менее агрессивных условий, но их срок службы может быть ниже.
Кроме того, стоит обратить внимание на тип привода насоса: электрический или дизельный. Электрические насосы более удобны в эксплуатации, но для удаленных объектов или мест без электричества лучше выбрать дизельный насос.
Не забывайте о безопасности и возможности обслуживания насоса. Некоторые модели оснащены фильтрами для предотвращения попадания грязи в систему, что увеличивает срок службы устройства. Убедитесь, что насос имеет систему защиты от перегрева и перегрузок.
Как правильно подобрать емкость для системы водоснабжения
Выбор емкости для системы водоснабжения – важный этап при сборке насосной станции. От этого зависит эффективность работы всей системы и стабильность подачи воды. Важно учесть несколько факторов, чтобы емкость полностью соответствовала нуждам вашего хозяйства.
- Объем емкости. Определяйте объем исходя из потребностей вашего дома или дачи. Среднестатистический дом потребляет от 200 до 600 литров воды в сутки. Однако, если в доме проживает много людей или планируется использование воды для полива, следует выбрать более вместительный бак. Рекомендуемый объем для небольшого хозяйства – 500-1000 литров.
- Тип материала. Емкости для водоснабжения могут быть пластиковыми, стальными или бетонными. Пластиковые баки легче, не подвержены коррозии, но могут быть менее прочными. Стальные и бетонные баки долговечнее, но требуют дополнительной защиты от ржавчины и внешних воздействий.
- Форма и место установки. Выбирайте емкость, которая легко впишется в отведенное для нее пространство. Прямоугольные баки лучше размещать в ограниченных местах, круглые – для установки в открытых пространствах или под землей. Убедитесь, что выбранная емкость подходит для установки в нужной точке (например, в подвале, на улице или в крытом помещении).
- Высота установки. Для обеспечения правильного давления в системе необходимо учитывать, на какой высоте будет расположена емкость. Чем выше размещен бак, тем больше будет давление в системе, что повысит эффективность работы насосной станции. Однако если бак слишком высок, насос будет работать на износ, пытаясь поддерживать постоянное давление.
- Наличие дополнительных функций. Современные емкости могут быть оснащены дополнительными элементами, такими как датчики уровня воды, системы автоматического наполнения или защиты от перегрева. Если вы хотите уменьшить ручной труд, выбирайте модели с такими функциями.
- Качество воды. Некоторые емкости имеют специальные покрытия для защиты воды от воздействия внешней среды. Для поддержания качества воды выбирайте емкости с антибактериальными покрытиями или защитой от ультрафиолетовых лучей.
- Цена и долговечность. Высококачественные емкости могут стоить дороже, но их долговечность оправдает вложения. Определите свой бюджет, но не экономьте на материале, так как ненадежные баки могут привести к протечкам или повреждениям системы.
При выборе емкости не забывайте о расчетах, которые помогут избежать лишних затрат и обеспечить стабильную работу насосной станции. Тщательно проверяйте характеристики продукции и выбирайте емкость, которая идеально подходит для ваших условий эксплуатации.
Подключение насоса к электросети: советы и предостережения
При подключении насосной станции к электросети необходимо учитывать несколько важных аспектов для безопасной и эффективной работы оборудования. Неправильное подключение может привести к поломке насоса или даже к угрозе для здоровья и жизни.
1. Выбор кабеля и проводки
Для подключения насоса используйте проводку, соответствующую мощности устройства. Обычно насосы мощностью до 1 кВт требуют кабель с сечением 1.5 мм², а мощностью более 1 кВт – 2.5 мм². Убедитесь, что проводка защищена от механических повреждений и не перегревается.
2. Установка автоматического выключателя
Каждая насосная станция должна быть подключена через автоматический выключатель, который защищает от короткого замыкания и перегрузки. Подберите выключатель с номиналом тока, соответствующим максимальной мощности насоса. Например, для насоса мощностью 1.5 кВт нужен автомат на 10-16 А.
3. Заземление
Одним из важных условий безопасности является правильное заземление насоса. Невыполнение этого требования может привести к повреждению оборудования или возникновению электротравм. Подключение заземления должно быть выполнено с соблюдением всех норм и стандартов.
4. Учет особенностей сети
Перед подключением насоса убедитесь, что напряжение в электросети соответствует требованиям насоса. Большинство насосов работают при напряжении 220 В, однако существуют модели, требующие подключения к сети с напряжением 380 В. Также важно учесть частоту тока – 50 Гц.
5. Защита от перепадов напряжения
Для защиты насоса от скачков напряжения рекомендуется использовать стабилизатор напряжения. Это особенно важно в районах с нестабильной электросетью, где могут возникать резкие колебания напряжения, способные вывести насос из строя.
6. Подключение по схеме
Обязательно следуйте инструкции производителя насоса для правильного подключения. На большинстве насосов указаны входы для фазы и нуля. Подключение должно быть выполнено строго по схеме, чтобы избежать повреждения оборудования или неисправностей в работе системы.
7. Проверка работоспособности
После подключения насоса к электросети обязательно проведите проверку работы устройства. Убедитесь в отсутствии посторонних шумов и вибраций, а также проверьте уровень давления. Если насос не включается или работает с перебоями, стоит немедленно отключить питание и провести диагностику.
8. Периодическое обслуживание
Подключение насоса к электросети не заканчивается на установке. Для долгосрочной работы системы важно регулярно проверять состояние проводки, автоматического выключателя и защитных устройств. Это снизит риск возникновения проблем и обеспечит безопасность эксплуатации.
Сборка и установка гидроаккумулятора: ключевые моменты
1. Выбор места для установки. Гидроаккумулятор должен находиться в месте, защищённом от температурных колебаний и прямого солнечного света. Желательно установить его в техническом помещении или на закрытой веранде, где температура не будет опускаться ниже 0°C, чтобы избежать повреждения оборудования зимой.
2. Подготовка основания. Перед установкой убедитесь, что основание, на которое будет установлен гидроаккумулятор, ровное и прочное. Это предотвратит его деформацию и улучшит долговечность работы. Не допускайте установки на неровных или подвижных поверхностях.
3. Проверка и установка мембраны. Перед сборкой важно убедиться в целостности мембраны гидроаккумулятора. Она должна быть правильно установлена и не иметь дефектов. Мембрана разделяет воду и воздух внутри бака, и её состояние напрямую влияет на эффективность работы системы. Если мембрана повреждена, насосная станция не будет функционировать должным образом.
4. Подключение к насосной станции. Подключение гидроаккумулятора к насосу осуществляется через переходные фитинги или трубопровод. Важно использовать герметичные соединения, чтобы избежать утечек воды. Убедитесь, что шланг или труба подключены надёжно и без перекосов.
5. Регулировка давления в аккумуляторе. Для правильной работы системы необходимо настроить давление в гидроаккумуляторе. Обычно оно должно быть около 1,5 – 2 бар в момент, когда насос не работает. Для этого используется манометр, установленный на устройстве, а давление регулируется с помощью воздушного клапана. Следите, чтобы оно соответствовало рекомендациям производителя.
6. Проверка работоспособности. После монтажа гидроаккумулятора проведите тестирование системы. Включите насос и убедитесь, что гидроаккумулятор работает корректно, давление стабильно, а вода поступает без перебоев. Если наблюдаются колебания давления или шумы, возможно, требуется дополнительная настройка или проверка соединений.
7. Уход и обслуживание. Регулярно проверяйте давление в гидроаккумуляторе и состояние мембраны. При необходимости осуществляйте замену элементов. Периодический осмотр системы позволяет предотвратить серьёзные поломки и обеспечить долговечную работу насосной станции.

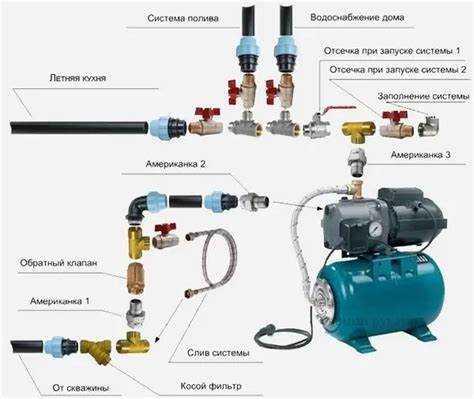

Расположение и монтаж трубопроводов для насосной станции
Перед установкой трубопроводов важно тщательно спланировать их трассу. Определите, где будут размещаться насос и прочее оборудование, и как трубы будут соединяться с источником воды и потребителями.
1. Расположение трубопроводов
- Минимизация изгибов: По возможности избегайте резких поворотов и длинных горизонтальных участков. Каждый изгиб вызывает дополнительное сопротивление потоку воды, что снижает эффективность работы насосной станции.
- Использование оптимальных материалов: Трубопроводы должны быть выполнены из устойчивых к коррозии материалов (например, ПВХ или нержавеющей стали), чтобы минимизировать износ.
- Доступность для обслуживания: Размещение труб должно быть таким, чтобы обеспечить легкий доступ для ремонта и проверки оборудования, включая возможные узлы для промывки и удаления загрязнений.
- Изоляция труб: Важно изолировать трубы от возможных температурных колебаний, чтобы избежать замерзания воды в зимний период. Используйте утеплители или укладывайте трубы в глубину.
2. Правила монтажа
- Сборка труб: Для соединения труб используйте герметичные фитинги и клеевые составы, соответствующие материалу труб. Все соединения должны быть тщательно проверены на отсутствие утечек.
- Уклон труб: При укладке трубопроводов обязательно соблюдайте минимальный уклон в сторону насоса (не менее 1–2 см на метр длины). Это предотвратит застой воды и появление воздушных пробок.
- Монтаж фильтров: На входе и выходе из насосной станции устанавливайте фильтры для защиты от загрязнений. Они должны быть доступными для регулярной очистки или замены.
- Герметизация стыков: Места соединений труб с насосом, клапанами и другими элементами должны быть тщательно герметизированы с использованием прокладок или ленты.
3. Учет особенностей давления и расхода
- Согласование диаметра труб: Диаметр трубопроводов должен соответствовать мощности насоса и расчетному расходу воды. Недостаточный диаметр приведет к увеличению сопротивления потоку, а избыточный – к лишним затратам на материалы.
- Использование запорной арматуры: Обязательно устанавливайте запорные клапаны, которые будут регулировать поток воды. Они должны быть расположены на входе и выходе насосной станции.
- Проверка давления: Перед окончательной установкой трубопроводов проведите тест на герметичность и давление, чтобы исключить возможность утечек и других неисправностей.
4. Монтаж насосного оборудования
- Установка насоса: Насос должен быть установлен в точке, где давление воды на входе будет минимально. Это поможет продлить срок службы устройства.
- Подключение к сети: Убедитесь, что насос подключен к электрической сети согласно его техническим характеристикам. Не забывайте про защиту от перегрузок и коротких замыканий.
Как подключить автоматику для работы насосной станции
Автоматика для насосной станции отвечает за управление работой насоса, поддержание нужного давления и предотвращение его излишней работы. Для корректной установки автоматики необходимо следовать нескольким основным шагам.
Для начала установите датчик давления, который будет контролировать уровень давления в системе. Он подключается к контроллеру, который регулирует включение и выключение насоса в зависимости от заданных параметров. Обычно датчик давления устанавливается на выходе из бака или в трубопроводе непосредственно после насоса.
Подключите контроллер к электросети. Важно, чтобы проводка соответствовала мощности насоса. Для защиты от коротких замыканий и перегрузок, используйте автоматический выключатель и защиту от перенапряжений.
После этого подключите насос к выходу контроллера. Обычно контроллер имеет несколько выходов для подключения различных типов насосов. Убедитесь, что контакты надежно зафиксированы, чтобы избежать ошибок в работе.
Установите реле уровня воды, если оно предусмотрено конструкцией. Оно будет отслеживать уровень воды в накопительном баке и отключать насос, когда уровень слишком низкий, чтобы предотвратить его работу «на сухую». Реле подключается к контроллеру с помощью проводов, что обеспечивает автоматическое отключение насоса при критически низком уровне воды.
На заключительном этапе проверьте все подключения, особенно в местах контакта проводов с оборудованием. Включите систему и протестируйте насос с автоматикой на разных режимах работы. Обратите внимание на корректность срабатывания всех датчиков и реле. Регулируйте параметры контроллера в зависимости от требований системы водоснабжения.
Проверка работы системы и устранение распространенных неисправностей
После того как насосная станция собрана, необходимо провести её проверку, чтобы убедиться в её исправности. Первый шаг – включение системы. При этом важно обратить внимание на несколько ключевых моментов: давление в системе, звук работы насоса, а также возможные утечки воды.
Если насос не включается, проверьте, подключен ли он правильно к электросети. Убедитесь, что автоматический выключатель не отключил питание из-за перегрузки. Также стоит проверить электрические соединения на наличие повреждений или коррозии.
Если насос работает, но не создаёт достаточного давления, возможно, проблема в низкой мощности мотора или неисправности в реле давления. Проверьте настройки реле и убедитесь, что они соответствуют требованиям вашего устройства. Также стоит обратить внимание на состояние фильтров, так как засорение фильтра может сильно снизить эффективность работы системы.
Если насос работает с перебоями, то возможной причиной может быть недостаток воды в источнике или засорение фильтра. Отключите насос и проверьте его состояние, включая внутренние компоненты, такие как крыльчатка. Засорение насоса или труб может вызвать его неравномерную работу.
Среди других распространённых неисправностей – утечки воды. Это может быть результатом неправильной установки соединений или повреждения труб. Важно тщательно осмотреть все соединения и уплотнительные элементы, заменив повреждённые детали. Если утечка происходит в местах соединения, попробуйте заменить старые резинки или уплотнители на новые.
Шум, исходящий от насоса, также может указывать на проблему. Основные причины – неправильная установка или несоответствие мощности насоса для конкретной системы. Убедитесь, что насос установлен на ровной поверхности и не перегревается. Если шум не прекращается, проверьте, не повреждены ли компоненты, такие как подшипники или крыльчатка.
После устранения неисправностей, снова включите систему и проверьте работу насоса. Он должен работать ровно и без посторонних шумов, обеспечивая стабильное давление в системе. Регулярная проверка и обслуживание насосной станции помогут продлить срок её службы и избежать крупных поломок.
Вопрос-ответ:
Как выбрать насос для насосной станции?
При выборе насоса для насосной станции важно учитывать несколько факторов. Во-первых, нужно определить необходимую мощность насоса в зависимости от того, сколько воды нужно перекачивать и на какое расстояние. Также стоит учитывать тип источника воды: колодец, скважина или резервуар. Для разных источников могут потребоваться разные насосы. Для колодцев и неглубоких скважин подойдут поверхностные насосы, а для более глубоких — погружные. Обратите внимание на производительность и максимальную глубину всасывания.
Как правильно собрать насосную станцию своими руками?
Для того чтобы собрать насосную станцию, нужно следовать нескольким простым шагам. Сначала подготовьте все необходимые компоненты: насос, гидроаккумулятор, манометр, трубы и фитинги. Сначала устанавливается насос, затем соединяется с гидроаккумулятором. После этого подключается манометр и устанавливаются все необходимые фильтры и клапаны. Важно соблюдать точность при соединении труб и проверить все на герметичность. Также не забывайте про систему автоматического включения/выключения насоса для защиты оборудования от перегрузки.
Нужно ли использовать гидроаккумулятор для насосной станции?
Гидроаккумулятор играет важную роль в системе насосной станции. Он позволяет поддерживать стабильное давление в системе, а также уменьшает частоту включений и выключений насоса. Это повышает срок службы оборудования и снижает нагрузку на насос. Без гидроаккумулятора насос будет включаться каждый раз при малейшем изменении давления, что приведет к его быстрому износу. Таким образом, гидроаккумулятор не только помогает поддерживать стабильное давление, но и экономит электроэнергию.
Какие материалы лучше использовать для трубопроводов в насосной станции?
Для трубопроводов насосной станции обычно используют пластиковые трубы, такие как PVC или PPR. Эти материалы долговечны, устойчивы к коррозии и не подвержены воздействию агрессивных химических веществ в воде. Пластиковые трубы легко монтировать и они не нуждаются в дополнительной обработке, такой как покраска или защита от ржавчины. Однако, для более высоких температур или агрессивных жидкостей можно использовать металлопластиковые или стальные трубы с соответствующей защитой.
Какие ошибки часто допускают при сборке насосной станции?
Одна из самых распространенных ошибок — это неправильный выбор насоса, который не подходит по мощности или не может перекачивать воду на нужную высоту. Также часто забывают про установку фильтров или клапанов, что может привести к загрязнению системы или поломке насоса. Важно внимательно соблюдать инструкции и не торопиться на этапе монтажа. Кроме того, иногда упускают момент с подключением системы защиты от сухого хода, что может привести к поломке насоса при отсутствии воды. Все эти моменты могут существенно снизить эффективность работы станции.
Какие материалы понадобятся для сборки насосной станции?
Для сборки насосной станции своими руками вам понадобятся: насос, трубопроводные соединения, манометр, реле давления, гидроаккумулятор, шланги, фильтры, а также инструменты для монтажа (гайковерты, отвертки, трубогибы и др.). Очень важно выбрать материалы, которые подойдут для работы в условиях вашего участка или дома, такие как стойкость к воздействию воды и долговечность деталей.
