Сборка домашней солнечной электростанции требует точного расчета потребляемой мощности. Начать стоит с измерения суточного энергопотребления всех устройств в доме. К примеру, холодильник мощностью 150 Вт, работающий 10 часов в сутки, потребляет 1,5 кВт·ч. Суммируя показатели всей техники, получают суточную норму, от которой зависит емкость аккумуляторов и мощность инвертора.
Солнечные панели подбираются с учетом доступной площади на крыше или участке и среднего количества солнечных часов в регионе. Например, в средней полосе России годовое количество солнечных часов – около 1200. Для получения 3 кВт·ч в день потребуется не менее 1,5 кВт солнечных модулей, установленных под углом 30–45° к горизонту. Оптимальный угол подбирается в зависимости от широты местности.
Контроллер заряда необходим для предотвращения перезаряда и глубокого разряда аккумуляторов. Для систем до 2 кВт подойдет MPPT-контроллер с током до 40 А. Аккумуляторы выбирают с учетом цикличности использования: для постоянной нагрузки лучше подойдут литий-железо-фосфатные (LiFePO4), ресурс которых превышает 2000 циклов.
Инвертор преобразует постоянный ток от аккумуляторов в переменный 220 В. Важно выбирать модель с чистой синусоидой, особенно если планируется подключение чувствительной электроники. Мощность инвертора должна превышать пиковую нагрузку минимум на 20%. Например, для дома с максимальной нагрузкой 2 кВт рекомендуется инвертор мощностью не менее 2,5 кВт.
Выбор и расчёт мощности солнечных панелей для домашнего использования
Для точного расчёта мощности солнечных панелей необходимо определить суточное потребление электроэнергии. Суммируйте мощность всех электроприборов, умноженную на среднее время их работы в сутки. Например, холодильник 150 Вт × 24 ч = 3,6 кВт·ч, ноутбук 60 Вт × 5 ч = 0,3 кВт·ч. Складывая значения, получают общее потребление, например 10 кВт·ч в сутки.
Затем учитывается среднесуточная солнечная инсоляция в регионе (количество солнечной энергии в кВт·ч/м² в сутки). Например, в средней полосе России – около 3 кВт·ч/м². Также учитываются потери в системе (на аккумуляторах, инверторе, проводке), обычно 20–25%.
Формула расчёта:
| Необходимая мощность панелей (кВт) | = | Суточное потребление (кВт·ч) × 1,25 / Инсоляция (кВт·ч/м²/сут) |
Пример: 10 кВт·ч × 1,25 / 3 = 4,17 кВт. Следовательно, суммарная мощность всех панелей должна быть не менее 4,2 кВт. При использовании панелей по 420 Вт потребуется 10 штук.

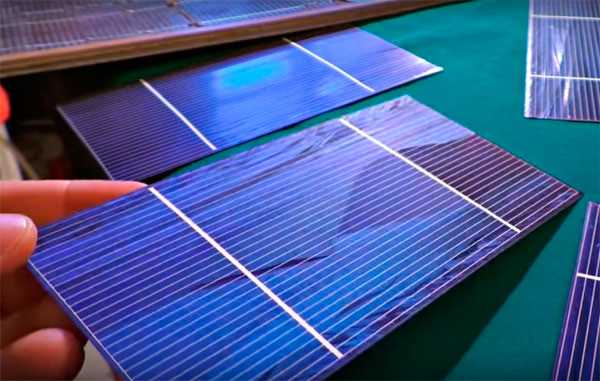

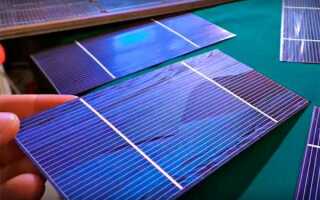

Желательно иметь 10–20% запас мощности на пасмурные дни. При ограниченном бюджете сначала можно установить часть системы и расширять её по мере необходимости. Учитывайте тип панели: монокристаллические эффективнее (18–22%), но дороже, поликристаллические дешевле, но менее эффективны (15–18%).
Подбор инвертора и аккумуляторов для автономной системы
Инвертор преобразует постоянный ток от солнечных панелей или аккумуляторов в переменный 220 В, необходимый для питания бытовых приборов. Для автономной системы необходим инвертор с чистой синусоидой, иначе чувствительное оборудование (например, насосы, холодильники, электроника) может выйти из строя.
Мощность инвертора выбирается с запасом 20–30% от суммарной мощности всех подключаемых устройств. Если пиковая нагрузка составляет 2 кВт, минимальная мощность инвертора – 2.5 кВт. Обязательно учитывайте пусковые токи: холодильник при запуске может кратковременно потреблять в 3–5 раз больше номинала.
При выборе инвертора ориентируйтесь на рабочее напряжение: для систем до 1 кВт подойдёт 12 В, от 1 до 3 кВт – 24 В, свыше 3 кВт – 48 В. Чем выше напряжение, тем ниже ток, что снижает потери и требования к сечению проводов.
Аккумуляторы обеспечивают накопление энергии для работы в ночное время и пасмурные дни. Ёмкость рассчитывается исходя из суточного потребления. Если в сутки расходуется 3 кВт·ч, а планируется автономность на 2 дня, потребуется минимум 6 кВт·ч. При использовании 24-вольтовой системы и глубине разряда до 50% (для AGM или GEL аккумуляторов), общая ёмкость должна быть не менее 500 А·ч.
Литий-железо-фосфатные аккумуляторы (LiFePO4) предпочтительнее: глубина разряда до 90%, срок службы до 5000 циклов, стабильная работа при высоких токах. Однако они дороже AGM или GEL, требуют контроллера с поддержкой соответствующих режимов заряда.
Не комбинируйте аккумуляторы разных типов, производителей или с разным сроком службы. Используйте балансиры или BMS-системы для литиевых решений. Обеспечьте вентиляцию и защиту от перегрева или переохлаждения.
Создание схемы подключения компонентов солнечной электростанции
Для построения эффективной схемы подключения необходимо точно определить количество панелей, параметры контроллера заряда, инвертора и аккумуляторов. Основные элементы: солнечные панели, контроллер заряда, аккумуляторная батарея, инвертор и нагрузка (потребители).

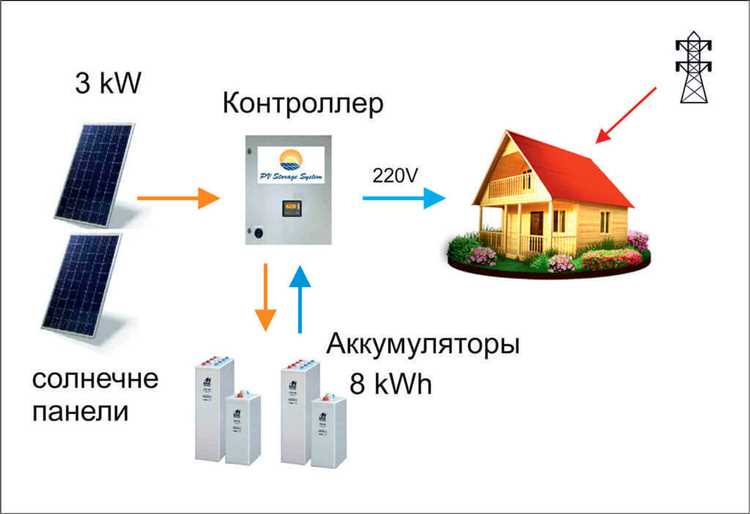

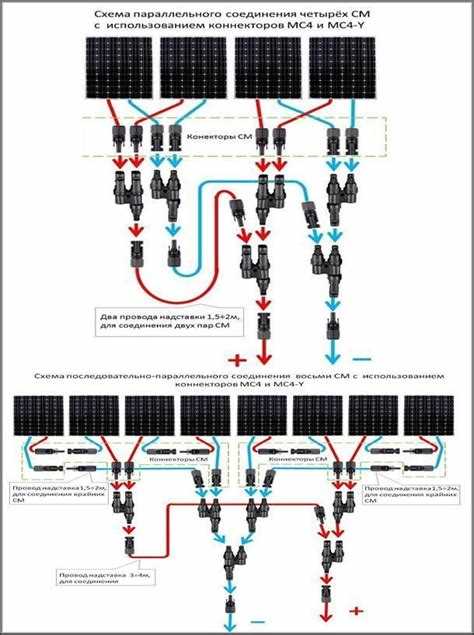

Панели соединяются последовательно или параллельно в зависимости от требуемого напряжения и тока. Последовательное соединение увеличивает напряжение, параллельное – ток. Например, четыре панели по 12 В, 5 А при последовательном соединении дадут 48 В, 5 А.
Контроллер заряда подключается после панелей. Тип контроллера (PWM или MPPT) выбирается по рабочему напряжению системы и токовой нагрузке. Для 48 В системы с током до 40 А подойдёт MPPT-контроллер с входным диапазоном до 100 В.
От контроллера провод подводится к аккумуляторам. Напряжение АКБ должно соответствовать выходу контроллера. Например, при использовании четырёх 12 В аккумуляторов их соединяют последовательно для получения 48 В. Сечение провода рассчитывается по току: для 40 А подходит кабель не менее 10 мм².
Инвертор подключается непосредственно к аккумуляторам. Мощность инвертора подбирается с запасом: при планируемой нагрузке 2 кВт, выбирается инвертор минимум на 2.5 кВт. Инвертор преобразует постоянное напряжение 48 В в переменное 220 В.
Все соединения выполняются с использованием предохранителей и автоматических выключателей. Между панелями и контроллером, контроллером и АКБ, АКБ и инвертором устанавливаются предохранители соответствующего номинала. Это защищает компоненты от короткого замыкания и перегрузки.
Схема собирается на основании точных расчетов: длины кабелей, падения напряжения, номиналов защитной арматуры. Контроллер и инвертор монтируются ближе к аккумуляторам, чтобы минимизировать потери.
Монтаж панелей на крыше или в открытом пространстве
Выбор места установки влияет на эффективность всей системы. Монтаж на крыше позволяет сэкономить пространство, но требует тщательной проверки конструкции. Установка на земле предоставляет гибкость в ориентации и угле наклона.
- Минимальный угол наклона для панелей – 30–45° в зависимости от широты местности. В средней полосе России – около 35°.
- Панели должны быть ориентированы строго на юг, допустимое отклонение – не более 10°.
- Между рядами панелей необходимо предусматривать зазор не менее 1 м, чтобы исключить взаимное затенение в зимнее время.
При монтаже на крыше:
- Оцените прочность стропильной системы. Вес 1 м² панели – около 12–15 кг.
- Используйте алюминиевые крепления с антикоррозийным покрытием. Установка производится с зазором 2–3 см от поверхности кровли для вентиляции.
- Обязательно используйте герметичные проходы под кабели. Нарушение герметичности приведёт к протечкам.
- Установка на мягкой кровле требует специальных анкеров с распирающимися элементами.
При установке на земле:
- Используйте оцинкованные опоры с бетонированием. Глубина – не менее 80 см в регионах с промерзанием грунта.
- Высота нижнего края панели – не менее 60 см от земли для предотвращения накопления снега и загрязнений.
- Каркас должен выдерживать ветровую нагрузку до 500 Н/м². Для расчётов используйте СНиП 2.01.07-85.
- При использовании трекеров учитывайте потребление энергии системой слежения (до 5% от общей выработки).
Независимо от способа монтажа, кабели укладываются в УФ-стойких гофрах. Соединения только в герметичных коробках с классом защиты не ниже IP65.
Прокладка кабелей и организация электрических соединений
Для соединения солнечных панелей с инвертором и аккумуляторами необходимо использовать кабели с сечением, соответствующим передаваемой мощности. При токах до 10 А применяются кабели сечением не менее 4 мм², при токах до 30 А – от 6 мм² и выше. Длина кабеля напрямую влияет на потери, поэтому минимизируйте расстояние между компонентами.
Используйте медный многожильный провод с двойной изоляцией, предназначенный для работы на открытом воздухе. Например, кабель типа PV1-F обладает стойкостью к ультрафиолету и перепадам температур. Не допускайте перегибов и механических повреждений при прокладке – используйте кабельные каналы или гофру из ПВХ.
Соединения между панелями производятся с помощью MC4-разъёмов. Они обеспечивают герметичность и надежный контакт. Обязательно проверяйте полярность: ошибка приведёт к отключению системы или выходу из строя оборудования. Все соединения затягиваются до упора, люфты недопустимы.
При соединении кабелей с инвертором и аккумуляторами применяйте обжимные наконечники и клеммники. Используйте пресс-клещи, а не плоскогубцы – плохой обжим становится причиной нагрева и потерь. Каждый кабель маркируется для упрощения диагностики в будущем.
Проводка должна проходить отдельно от силовых линий 220 В. Обязательно наличие автоматов защиты и предохранителей, установленных как можно ближе к источнику питания. Для заземления применяется медный провод не менее 6 мм², подключённый к отдельному заземляющему контуру.
Настройка контроллера заряда и проверка работоспособности системы
Для оптимальной работы солнечной электростанции контроллер заряда необходимо настроить в соответствии с типом аккумуляторов. Например, для свинцово-кислотных батарей установите напряжение зарядки на 14,4 В (пиковая зарядка) и напряжение поддерживающей зарядки на 13,8 В. Литий-ионные аккумуляторы требуют более точных значений – обычно 14,2 В для полного заряда, что указано в технической документации конкретной модели.
Подключение контроллера следует выполнять строго по схеме: сначала батарея, затем солнечная панель. Это защитит контроллер от повреждений. Проверьте полярность проводов, чтобы исключить обратное подключение, способное вывести устройство из строя.
После подключения настройте параметры контроллера через встроенное меню или программное обеспечение, если оно предусмотрено. Важно выставить тип аккумулятора, максимальный ток заряда и параметры защиты от переразряда и перезаряда. Для контроллеров MPPT и PWM алгоритмы настройки отличаются, поэтому руководствуйтесь инструкцией производителя.

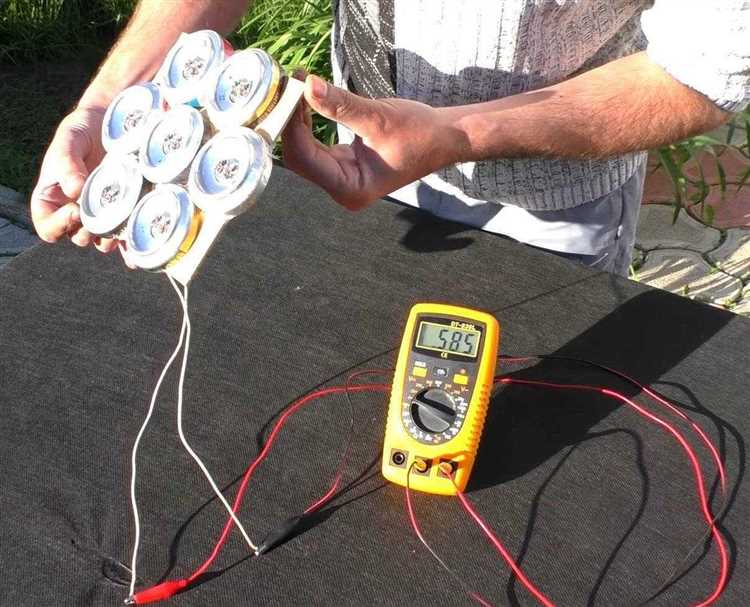

Проверка работоспособности начинается с измерения напряжения на клеммах батареи при отсутствии нагрузки и при подключенной нагрузке. Напряжение должно соответствовать установленным параметрам, а при нагрузке не должно резко падать ниже критического уровня (обычно 11,5 В для 12 В системы).
Испытайте работу системы в солнечное время, измеряя ток и напряжение на входе контроллера от солнечной панели. Значения должны соответствовать номиналу панелей при текущих условиях освещенности. При обнаружении аномалий – низкого тока или постоянного отключения нагрузки – проверьте соединения и состояние аккумуляторов.
Контроль температуры батарей и контроллера обязателен: перегрев снижает эффективность и срок службы. Установите датчики температуры, если это возможно, и обеспечьте хорошую вентиляцию оборудования.
Для оценки общего состояния системы используйте мультиметр и, при наличии, диагностическое ПО. Регулярно проверяйте индикаторы состояния контроллера, которые сигнализируют о режиме работы и ошибках.
Вопрос-ответ:
С чего начать сборку солнечной электростанции своими руками?
Первым шагом необходимо определить, какую мощность вы хотите получить и для каких целей будет использоваться электростанция. После этого стоит изучить характеристики солнечных панелей, аккумуляторов и контроллеров заряда. Затем нужно выбрать подходящее место с максимальным уровнем солнечной инсоляции и продумать схему подключения всех компонентов.
Какие типы солнечных панелей лучше подходят для домашней электростанции?
Для бытовых систем обычно выбирают монокристаллические или поликристаллические панели. Монокристаллические более эффективны и занимают меньше места, но стоят дороже. Поликристаллические дешевле и чуть менее эффективны. Выбор зависит от бюджета и доступной площади для установки.
Какие ошибки чаще всего допускают при самостоятельной сборке солнечной электростанции?
Одной из распространённых ошибок является неправильный расчет необходимой мощности и выбор компонентов, которые не соответствуют друг другу. Также часто не учитывают ориентацию панелей и качество монтажа, что снижает производительность. Нельзя забывать про надёжную защиту от перенапряжений и корректное подключение аккумуляторов.
Как правильно подобрать аккумуляторы для солнечной электростанции?
Аккумуляторы должны иметь достаточную ёмкость для хранения энергии, исходя из среднего потребления и количества дней без солнечного света. Чаще всего используют свинцово-кислотные или литий-ионные аккумуляторы. Литий-ионные долговечнее и легче, но дороже. Важно также учесть возможность зарядки и глубину разряда для продления срока службы.
Нужно ли оформлять разрешительные документы для установки солнечной электростанции на частном доме?
В большинстве случаев установка небольшой солнечной электростанции для личного пользования не требует сложного согласования. Однако в некоторых регионах могут понадобиться уведомления или разрешения от местных органов, особенно если планируется подключение к электросети. Рекомендуется уточнить требования в местной администрации перед монтажом.
Какие основные компоненты нужны для самостоятельной сборки солнечной электростанции?
Для создания домашней солнечной электростанции потребуется несколько ключевых элементов. Во-первых, солнечные панели, которые преобразуют свет в электричество. Далее необходим контроллер заряда, чтобы правильно управлять подачей энергии на аккумуляторы и предотвратить их перезаряд или глубокий разряд. Аккумуляторы служат для хранения энергии, чтобы использовать ее в темное время суток. Инвертор преобразует постоянный ток, получаемый от панелей и аккумуляторов, в переменный, подходящий для бытовых приборов. Также важны кабели и крепежные элементы для надежного монтажа. Для безопасности желательно установить предохранители и систему заземления.
Как правильно выбрать место для установки солнечных панелей на участке?
Выбор места влияет на производительность станции. Лучше всего расположить панели на южной стороне без затенений от деревьев, строений или других препятствий. Угол наклона зависит от географической широты, но обычно он равен примерно углу местного широты, чтобы максимизировать сбор солнечной энергии в течение года. Важно обеспечить свободный доступ к солнцу с утра до вечера. Установка на крыше дома или на специальной опоре — оба варианта подходят, но крепление должно быть прочным, чтобы панели не смещались под воздействием ветра и погодных условий.
