Как собрать ящик выдвижной в кухонный гарнитур

Выдвижной ящик – это не просто элемент мебели, а ключевая часть кухонной эргономики. Он должен легко скользить, выдерживать вес посуды и продуктов, обеспечивать удобный доступ. Самостоятельная сборка позволяет адаптировать конструкцию под конкретные размеры ниши, выбрать фурнитуру по нагрузке и типу направляющих.

Для точной подгонки ящика критично правильно снять размеры: ширина проема минус двойная толщина боковин и зазор под направляющие (обычно 26 мм при использовании шариковых направляющих полного выдвижения). Высоту задают от исходных потребностей – например, 150 мм под столовые приборы или 250–300 мм под сковороды.

Оптимальный материал – фанера от 12 мм или ЛДСП 16 мм. Фанера предпочтительна для ящиков с большой нагрузкой: она стабильна, не крошится при сверлении, выдерживает саморезы без предварительного засверливания. ЛДСП требует аккуратности, торцы лучше оклеить кромкой ПВХ 0,4 мм. Для дна применяют ХДФ или фанеру 6 мм, врезаемую в паз.

Крепление направляющих производится строго параллельно, на одинаковом уровне от низа корпуса. При отклонении хотя бы на 1–2 мм ящик будет заедать. Разметку удобно выполнять с помощью шаблона или лазерного уровня. Рекомендуется использовать саморезы 3,5×16 мм с острым концом и мелкой резьбой, чтобы не повредить внутренние покрытия.

Перед окончательной сборкой убедитесь в перпендикулярности деталей: диагонали ящика должны совпадать с точностью до 1 мм. После сборки каркаса и установки направляющих, проверьте плавность хода и наличие люфтов. Только после этого можно крепить фасад, предварительно выровняв его по соседним модулям.

Как выбрать направляющие для выдвижного ящика

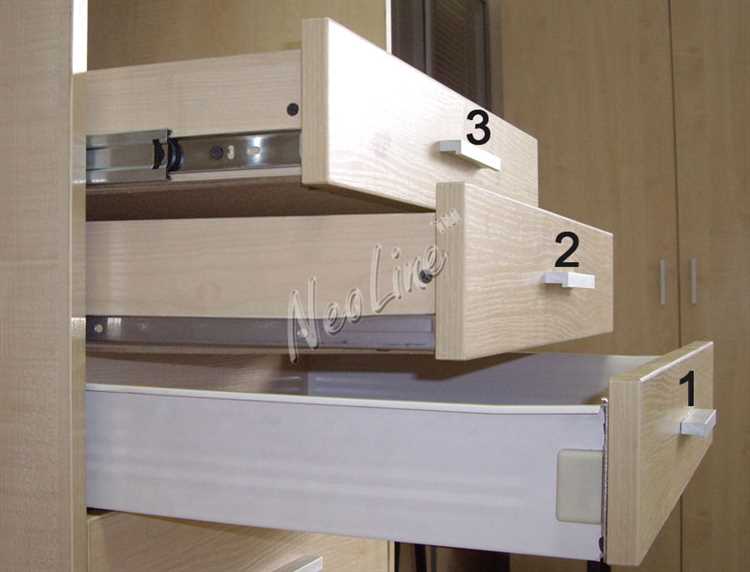

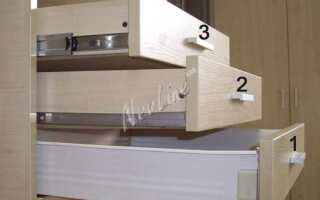

Выбор направляющих зависит от нагрузки, размера ящика и требуемого хода. Основные типы: роликовые, шариковые и скрытого монтажа.

Роликовые направляющие – бюджетный вариант для легких ящиков (до 25 кг). Обеспечивают частичное выдвижение. Просты в установке, но издают шум и имеют люфт.

Шариковые направляющие выдерживают нагрузку до 45 кг и обеспечивают полный или частичный выдвиг. Имеют плавный ход, фиксацию в закрытом положении и подходят для ящиков шириной до 600 мм. Обязательна точная установка по уровню – при перекосе механизм заклинивает.

Скрытые направляющие монтируются под днище ящика, не видны снаружи. Оснащаются доводчиком или толкателем для push-to-open. Несущая способность – до 40 кг. Требуют прецизионной врезки и отверстий под крепеж на дне ящика.

Длина направляющих должна соответствовать глубине тумбы минус 10–15 мм. Например, для корпуса глубиной 500 мм оптимальны направляющие 450 мм. Запас в длине ухудшает ход и ограничивает выдвижение.

Механизм полного выдвижения обязателен, если ящик глубокий или нужен доступ ко всему содержимому. Частичное выдвижение подходит для неглубоких ящиков, но оставляет заднюю часть труднодоступной.

Монтажная схема различается: боковые модели требуют установки на боковины ящика и тумбы, а скрытые – под днище. Учитывайте это при раскрое деталей.

Совет: для кухни предпочтительны шариковые направляющие с доводчиком. Они долговечны, выдерживают постоянные нагрузки и обеспечивают комфорт при закрывании.

Подбор материала и раскрой деталей корпуса ящика

Для корпуса выдвижного ящика оптимальны плиты ЛДСП толщиной 16 мм – они обеспечивают достаточную прочность при умеренной массе. При высокой нагрузке предпочтительнее фанера 12–15 мм с влагостойким покрытием. Для направляющих скрытого монтажа обязательно соблюдать допуск по толщине ±0,5 мм.

Перед раскроем необходимо определить внутренние габариты ниши, куда будет устанавливаться ящик. Ширина корпуса рассчитывается как внутренняя ширина шкафа минус суммарная толщина направляющих (обычно 26 мм). Высоту задают в зависимости от назначения ящика, но не менее 80 мм для столовых приборов и до 250 мм для хранения посуды. Глубина корпуса – минус 10–15 мм от полной глубины ниши для компенсации зазора у задней стенки.

Рекомендуемые размеры деталей для стандартного ящика шириной 500 мм, глубиной 450 мм, высотой 200 мм:

Все элементы корпуса должны быть отфрезерованы под прямой угол. Кромки обрабатываются ПВХ-лентой толщиной 0,4–2 мм для защиты от влаги и сколов. При самостоятельном раскрое важно учитывать направление текстуры, если используется декоративный ЛДСП.

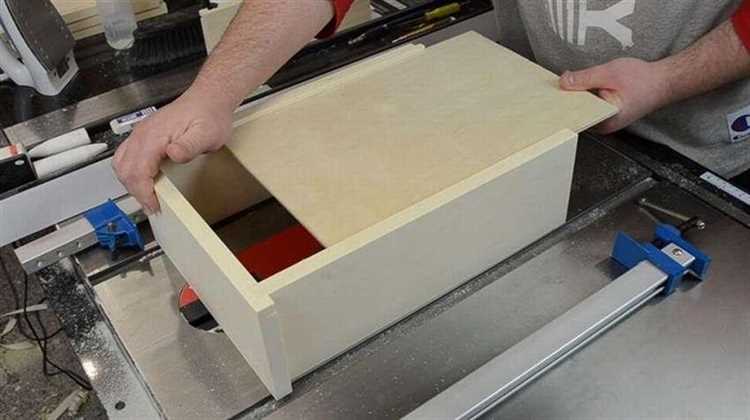

Сборка каркаса ящика с учётом точных размеров

• Используйте фанеру или ЛДСП толщиной 16–18 мм. Все детали должны быть нарезаны строго по размерам, без сколов и завалов углов.
• Боковины вырезаются по полной глубине ящика. Передняя и задняя стенки – по внутренней ширине между боковинами.
• Стыковка – торцевая, с посадкой на клей и евровинты или конфирматы длиной 50–60 мм. Предварительно просверлите направляющие отверстия диаметром 4–5 мм.

1. Соберите прямоугольный короб, сначала закрепив боковины к задней стенке.
2. Проверьте диагонали – они должны совпадать с точностью до 1–2 мм.
3. Закрепите переднюю стенку, контролируя прямой угол.
4. Дно из ХДФ или фанеры 4 мм устанавливается в паз или крепится снизу саморезами с шагом 100–150 мм.

Перед установкой направляющих убедитесь, что ширина и глубина собранного каркаса соответствуют проекту. Отклонения более 1 мм могут нарушить плавность хода.

Крепление дна и укрепление углов конструкции

Для надежной фиксации дна выдвижного ящика рекомендуется использовать фанеру толщиной не менее 10 мм. Оптимально – 12 мм влагостойкой фанеры, вырезанной строго по внутренним размерам корпуса.

Перед установкой проверь диагонали каркаса. Разница более 2 мм приведет к перекосу дна и проблемам с ходом направляющих.

• Нанеси клей ПВА на нижнюю кромку боковин и задней стенки.
• Вставь дно в подготовленную нишу, плотно прижимая по всему периметру.
• Зафиксируй дно саморезами 3,5×35 мм с шагом не более 150 мм. Обязательно предварительное сверление отверстий сверлом Ø2 мм, чтобы избежать растрескивания фанеры.

Для укрепления углов применяются металлические уголки 20×20 мм. Устанавливаются с внутренней стороны в каждом углу:

1. Отступи по 15–20 мм от верхнего и нижнего края каркаса.
2. Закрепи уголок саморезами 3,5×16 мм с обязательным предварительным сверлением.
3. Убедись, что уголки не мешают ходу направляющих и не выступают за внешние габариты ящика.

Альтернатива уголкам – деревянные накладки (штапики 20×20 мм), приклеенные и дополнительно зафиксированные гвоздями без шляпок. Это уменьшает вес конструкции и исключает металл в скрытых соединениях.

После монтажа проверь устойчивость конструкции, приложив усилие к противоположным углам. Люфтов быть не должно.

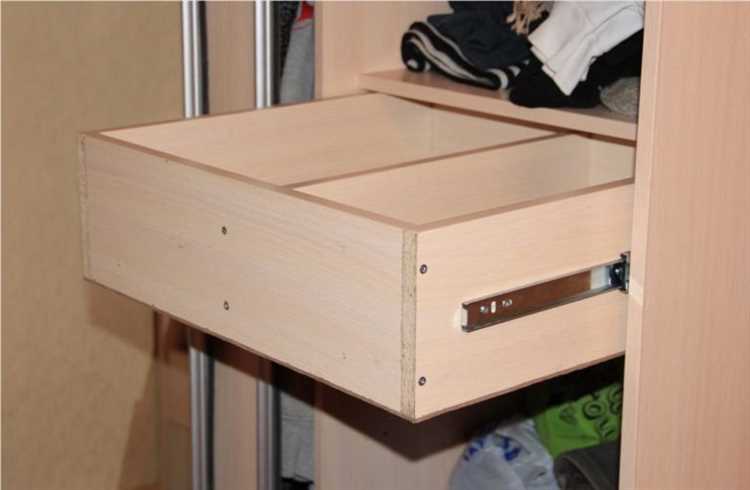

Установка направляющих в шкафу и на ящике

Сначала измерьте внутреннюю глубину шкафа – длина направляющих должна быть на 2–3 мм меньше этого значения. Используйте уровень для проверки вертикальности боковых стенок. При перекосах направляющие заклинивают.

Отметьте горизонтальную линию установки направляющих на боковых стенках шкафа. Расстояние от нижнего края шкафа до линии зависит от высоты ящика и желаемого зазора. Рекомендуемый зазор между ящиками – не менее 10 мм.

Зафиксируйте корпусные части направляющих на внутренней поверхности шкафа. Крепите саморезами Ø4 мм, предварительно засверлив отверстия сверлом 2,5–3 мм, чтобы избежать растрескивания ЛДСП. Убедитесь, что обе направляющие установлены строго на одном уровне.

Раздвиньте телескопические направляющие и отделите их подвижную часть. Приложите к боковой стенке ящика, отступив 2–3 мм от нижнего торца. Центрируйте по глубине, чтобы при закрытии направляющие не упирались в заднюю стенку.

Закрепите подвижную часть направляющей на боковине ящика. После установки обеих частей вставьте ящик в корпус, совместив направляющие до щелчка. Проверьте лёгкость хода, отсутствие люфта и параллельность движения.

Совет: для ящиков шириной более 60 см используйте направляющие усиленного типа с шариковыми подшипниками – они обеспечивают стабильность при полной нагрузке.

Регулировка положения ящика в проёме шкафа

Для точной установки выдвижного ящика необходимо проверить зазоры между боковыми стенками ящика и проёмом шкафа. Оптимальный зазор составляет 2-3 мм с каждой стороны, что обеспечивает плавное скольжение и предотвращает заклинивание.

Регулировка по горизонтали выполняется с помощью винтов на направляющих. Обычно винт находится в задней части направляющей и отвечает за смещение ящика вправо или влево. Поворачивая винт по часовой стрелке, смещаем ящик в сторону уменьшения зазора; против часовой – увеличиваем. Каждое полное вращение винта изменяет положение примерно на 1-2 мм.

Вертикальное положение регулируется подъемными винтами на креплениях направляющих к корпусу шкафа. Для подъема ящика требуется закрутить винты, опускание – наоборот. Величина изменения положения одним оборотом составляет около 1 мм. Регулировку проводят равномерно с обеих сторон, чтобы избежать перекоса.

Для регулировки глубины ящика необходимо ослабить крепежные винты направляющих и сместить ящик вперёд или назад. После достижения нужного положения крепёж затягивается. Важно контролировать зазор между передней панелью и дверцами шкафа – он должен быть равномерным и составлять примерно 2-3 мм.

После всех настроек следует проверить работу ящика на плавность хода и отсутствие люфта. Если возникают трудности при движении, повторите регулировку зазоров, уделяя внимание параллельности направляющих и отсутствию препятствий внутри проёма.

Монтаж фасада и способы его фиксации

Фасад выдвижного ящика крепится к корпусу с помощью специальных мебельных петель или монтажных планок. Чаще всего применяются монтажные уголки с регулируемыми креплениями, которые позволяют точно выставить фасад по горизонтали и вертикали. Для установки необходимы саморезы диаметром 3–4 мм длиной 15–25 мм, выбирайте длину так, чтобы не повредить лицевую поверхность.

Крепление фасада на евровинты – популярный вариант для быстрой сборки и разборки. Евровинт вкручивается в заранее подготовленное отверстие диаметром 5 мм на внутренней стороне фасада, а в корпусе закрепляется эксцентриковая гайка. Такой способ обеспечивает прочное соединение и возможность регулировки положения фасада после монтажа.

Использование магнитных креплений актуально для легких фасадов без частого открывания. Магниты закрепляют на внутренней стороне фасада и корпусе, что позволяет легко снять фасад без инструментов, но такой метод подходит только для малонагруженных конструкций.

При монтаже фасада на выдвижной ящик обязательно проверьте правильность положения относительно боковых стенок и ровность по уровню. Ошибки в установке приводят к перекосу и ухудшению функциональности. Для фиксации рекомендуют использовать шурупы с пресс-шайбами, которые снижают риск повреждения поверхности и обеспечивают стабильность крепления.

Регулировочные крепления с возможностью смещения фасада на 3–5 мм позволяют компенсировать небольшие отклонения и обеспечить плотное прилегание к корпусу без зазоров. Для точной подгонки применяют регулируемые мебельные петли с винтовыми механизмами или специальные монтажные пластины с прорезями для смещения.

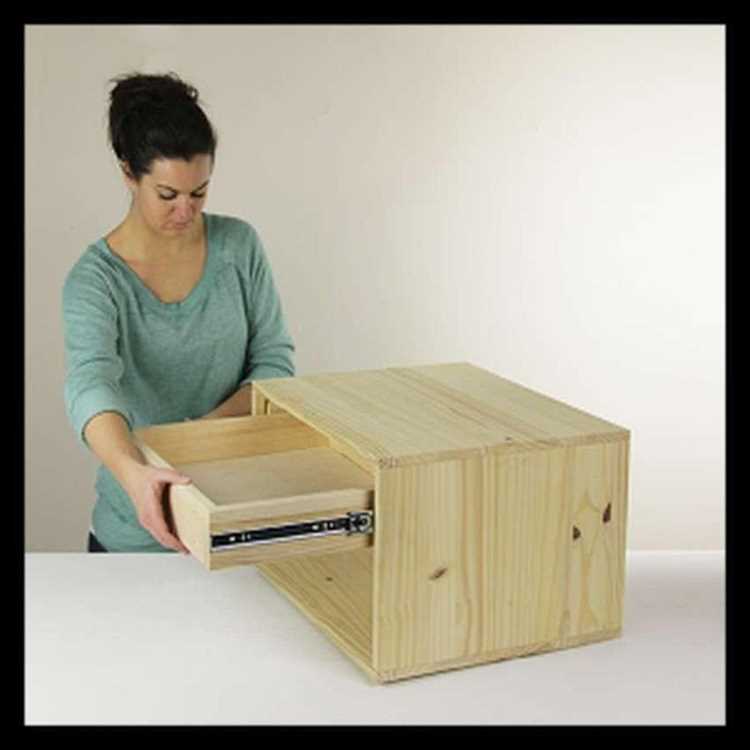

Проверка плавности хода и устранение заеданий

После сборки выдвижного ящика необходимо проверить ход направляющих. Для этого плавно потяните ящик на себя и задвиньте обратно, фиксируя любые неровности или рывки. Ход должен быть равномерным без звуков трения или щелчков.

Если наблюдаются заедания, первым шагом проверьте правильность установки роликов или шариковых механизмов. Они должны располагаться строго в направляющих, без перекоса и зазоров более 0,5 мм. Важно убедиться, что крепежные винты не слишком затянуты, что может сжимать элементы и создавать трение.

Проверьте чистоту направляющих: пыль и мелкие частицы увеличивают трение и вызывают заедания. Очистите их сухой щеткой или мягкой тканью. Для улучшения скольжения нанесите специализированную смазку на шариковые механизмы или тонким слоем силиконового масла, избегая излишков, которые могут притягивать пыль.

Если заедания сохраняются, проверьте параллельность установки направляющих по отношению к корпусу шкафа. Небольшое отклонение в 1-2 мм может вызвать клин. Для выравнивания ослабьте крепеж, отрегулируйте положение и повторно закрепите.

В случаях, когда ящик касается корпуса, проверьте размер зазоров. Рекомендуемое расстояние между боковыми стенками ящика и направляющими – 2-3 мм. При необходимости подкорректируйте ширину ящика или установите подкладки из тонкого материала для устранения контакта.

Повторите проверку хода после внесения корректировок, чтобы убедиться в устранении всех проблем и добиться равномерного плавного движения выдвижного механизма.

Вопрос-ответ:

Как правильно выбрать направляющие для выдвижного ящика на кухню?

Выбор направляющих зависит от размера и веса ящика, а также от типа крепления. Для стандартных кухонных ящиков подходят роликовые или телескопические направляющие длиной около 45 см. Роликовые проще в установке, но телескопические обеспечивают более плавное и тихое скольжение. Если ящик будет тяжелым, лучше взять направляющие с высокой грузоподъемностью и закрытым механизмом, чтобы предотвратить выпадение. Обязательно обращайте внимание на длину направляющих, она должна соответствовать глубине корпуса шкафа.

Какие инструменты нужны для сборки выдвижного ящика своими руками?

Для сборки понадобятся базовые столярные инструменты: отвертка или шуруповерт для крепежа, дрель с набором сверл, рулетка и карандаш для разметки, уровень для проверки горизонтальности, а также струбцины для временного закрепления деталей. Если планируется точная подгонка, может понадобиться рубанок или шлифовальная бумага для выравнивания кромок. Наличие качественных крепежных элементов также играет роль для прочности конструкции.

Как избежать перекосов при установке выдвижного ящика в кухонный шкаф?

Перекосы возникают, если направляющие или боковые стенки корпуса установлены не ровно. Чтобы этого не случилось, перед монтажом тщательно проверьте ровность боковых поверхностей с помощью уровня. Прикручивайте направляющие строго параллельно основанию шкафа, используя разметку и шаблоны. Во время установки самого ящика убедитесь, что он свободно входит и выходит, не задевая боковые части. При необходимости отрегулируйте положение направляющих, используя регулировочные винты, если они предусмотрены.

Какой материал лучше использовать для изготовления корпуса выдвижного ящика?

Для корпуса обычно выбирают ламинированные древесно-стружечные плиты (ЛДСП) или МДФ. ЛДСП более доступен и прост в обработке, при этом имеет устойчивость к влаге, если покрыт соответствующим слоем. МДФ отличается ровной поверхностью и легко поддается обработке, но требует защиты от влаги. Оба варианта подходят для кухни, если соблюдать рекомендации по защите и отделке краёв. Для дна ящика можно использовать более тонкий материал, чтобы снизить вес конструкции.

Какие ошибки часто допускают при сборке выдвижных ящиков и как их избежать?

Частые ошибки включают неправильный выбор направляющих, из-за чего ящик плохо ходит или выпадает; недостаточно точную разметку, что приводит к перекосам; использование неподходящего крепежа, вызывающего слабость конструкции; пренебрежение проверкой уровней и углов, что ухудшает функциональность. Чтобы избежать проблем, нужно тщательно измерять и размечать, выбирать направляющие по весу и размерам, использовать качественные шурупы и проверять ровность установки на каждом этапе сборки.

Какие инструменты понадобятся для сборки выдвижного ящика на кухню своими руками?

Для работы потребуется стандартный набор столярных инструментов: отвертка или шуруповерт, рулетка или линейка, уровень для проверки ровности, дрель с набором сверл, а также ножовка или электролобзик для распила деревянных деталей. Дополнительно пригодятся струбцины для фиксации элементов при склейке и карандаш для разметки. Если вы используете направляющие с крепежом, убедитесь, что у вас есть подходящие шурупы и крепежные элементы.

Как правильно установить направляющие для выдвижного ящика, чтобы он работал плавно и без заеданий?

Для установки направляющих сначала нужно точно разметить места крепления с обеих сторон каркаса шкафа и самого ящика. Важно проверить горизонтальность и вертикальность установки с помощью уровня. Прикручивать направляющие следует аккуратно, не перетягивая крепеж, чтобы избежать деформации. После монтажа стоит проверить работу ящика — он должен выдвигаться и задвигаться без усилий и люфтов. Если есть люфт, возможно, потребуется подрегулировать крепеж или заменить направляющие на более подходящие по размеру.
