Как соединить батарейки чтобы увеличить напряжение

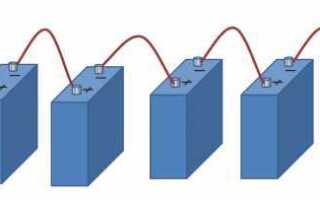

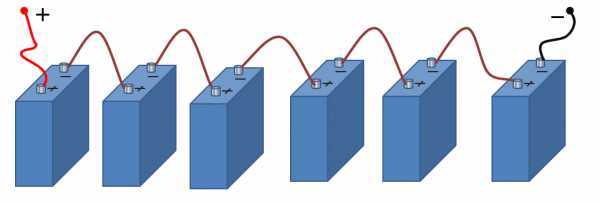

Соединение батареек последовательно позволяет увеличить общее выходное напряжение без изменения ёмкости. Такой способ применяется в устройствах, требующих напряжения выше, чем может обеспечить одна батарейка. Например, если соединить две батарейки по 1,5 В последовательно, на выходе получится 3 В.

Перед соединением важно проверить, чтобы все элементы были одинакового типа и заряда. Использование батареек с разным уровнем разряда или разных химических составов приводит к ухудшению характеристик и может вызвать протекание или перегрев. Лучше использовать новые элементы одной марки.

Контакты должны быть надёжно зафиксированы. Для временных соединений подойдут держатели или клеммы. При пайке необходимо избегать перегрева, чтобы не повредить герметичность корпуса. Контактные площадки нужно предварительно зачистить, а соединения изолировать термоусадкой или изолентой.

Какие типы батареек подходят для последовательного соединения

Для последовательного соединения подходят батарейки с одинаковым типоразмером, номинальным напряжением и уровнем заряда. Различия по этим параметрам могут привести к неравномерной нагрузке, перегреву и снижению ресурса элементов.

Щелочные (алкалиновые) батарейки типоразмера AA, AAA, C и D являются подходящим вариантом. Их номинальное напряжение – 1,5 В, при соединении нескольких штук напряжение суммируется линейно. Например, три батарейки AA дадут 4,5 В.

Никель-металлогидридные (NiMH) аккумуляторы можно использовать, если все элементы из одной партии и имеют одинаковую ёмкость. Их напряжение ниже – около 1,2 В, но они стабильны под нагрузкой. Следует избегать сочетания новых и частично разряженных аккумуляторов.

Литиевые батарейки типоразмеров CR123A или CR2 подходят для устройств с повышенными требованиями к току и напряжению. Они дают 3 В на элемент и хорошо работают при низких температурах. Важно убедиться, что устройство допускает такие напряжения.

Категорически не рекомендуется смешивать батарейки разных химических составов (например, алкалиновые и солевые), даже при совпадении размеров. Это создаёт риск протечек и выхода из строя. Также нельзя соединять одноразовые элементы с аккумуляторами.

Как рассчитать итоговое напряжение при последовательном соединении

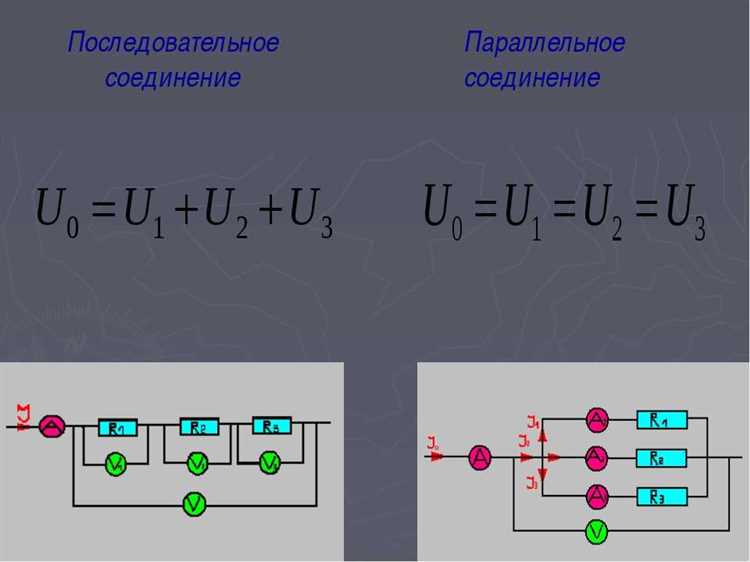

При последовательном соединении батареек их напряжения складываются. Ток остаётся одинаковым для всех элементов цепи, но общее напряжение увеличивается пропорционально количеству источников питания.

Формула расчёта:

U_общ = U₁ + U₂ + … + U_n

Где:

• U_общ – итоговое напряжение всей цепи;
• U₁, U₂, …, U_n – напряжения каждой отдельной батарейки.

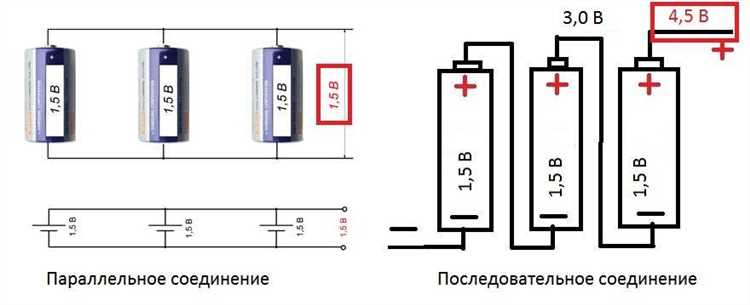

Пример: если соединить три батарейки по 1,5 В последовательно, получим:

1,5 В + 1,5 В + 1,5 В = 4,5 В

Рекомендуется использовать элементы с одинаковыми характеристиками: тип, напряжение, степень заряда. Одна разряженная батарейка в цепи ограничит работу всей сборки и может вызвать падение напряжения. Никогда не соединяйте элементы с разной полярностью – это приведёт к короткому замыканию или повреждению источников питания.

Для контроля используйте мультиметр: измерьте итоговое напряжение после соединения, чтобы убедиться в корректности сборки.

Почему важно соблюдать полярность при соединении батареек

Щелочные батарейки типа AA при неправильной полярности могут начать выделять газ и подтекать электролитом. Это приводит к коррозии контактов и повреждению корпуса устройства. В случае с литиевыми элементами (например, CR123A) возможен опасный перегрев, сопровождающийся вздутием и разгерметизацией.

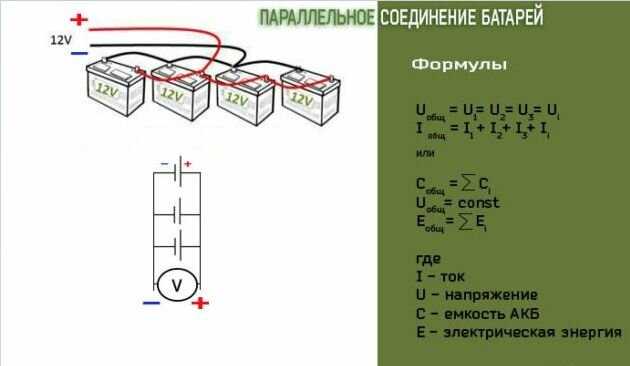

При параллельном соединении ошибка в полярности особенно опасна: одна батарейка начинает разряжать другую, что вызывает перегрев и ускоренную деградацию. В устройствах с чувствительной электроникой даже кратковременное подключение с обратной полярностью может повредить стабилизаторы напряжения, микросхемы или цепи защиты.

Перед соединением рекомендуется визуально проверять обозначения «+» и «–» на корпусах батареек и следить за направлением тока в цепи. При использовании держателей или кассет необходимо удостовериться в правильной ориентации элементов внутри отсека. Подключение должно производиться при отключённой нагрузке.

Как подготовить контактные поверхности батареек перед соединением

Перед соединением батареек важно обеспечить надёжный электрический контакт. Для этого необходимо удалить любые загрязнения и окислы с плюсовых и минусовых контактов. Поверхности должны быть чистыми, сухими и блестящими.

Очистку выполняют мягкой шлифовальной губкой, ластиком или мелкой наждачной бумагой с зерном не крупнее P1000. Сначала аккуратно снимают тёмный налёт и следы коррозии, затем протирают контакты сухой тканью без ворса.

При наличии белого порошкообразного налёта, характерного для утечки электролита, используют ватную палочку, смоченную в растворе пищевой соды (1 чайная ложка на 100 мл воды). Обработанную поверхность вытирают насухо. Растворы кислот и агрессивные средства применять нельзя – они могут повредить металл и ухудшить контакт.

После очистки не допускается касание контактов пальцами. Жир с кожи снижает проводимость. Если требуется временное хранение до соединения, батарейки укладывают на сухую поверхность с изолированными контактами.

Перед монтажом проверяют плотность прилегания клемм. Ослабленные пружины или загрязнённые держатели снижают качество соединения. В сомнительных случаях используют пружинные зажимы или держатели с улучшенным прижимом.

Какие провода и держатели использовать для надёжного соединения

Для соединения батареек с целью повышения напряжения применяют строго определённые типы проводов и держателей. Неправильный выбор может привести к нагреву, нестабильной работе цепи или потере контакта.

• Провода:
  • Для стандартных элементов типа AA, AAA и 18650 подойдут медные многожильные провода сечением 0,5–1 мм².
  • При работе с токами выше 2 А – использовать сечение не менее 1 мм². Для токов 5–10 А – 1,5–2,5 мм².
  • Изоляция должна быть термостойкой (ПВХ или силикон до 200 °C), особенно при пайке.
  • Длина провода минимальна – избыточная длина увеличивает сопротивление и падение напряжения.
• Типы соединений:
  • Припаивание проводов к клеммам держателя – предпочтительный вариант при стационарной установке.
  • Использование пружинных контактов – допустимо только при малых токах и отсутствии вибрации.
  • Контактные зажимы или винтовые соединения – для временных сборок и при высоких токах.
• Держатели:
  • Для типоразмеров AA и AAA: пластмассовые держатели с жёсткой фиксацией, контактные пластины из лужёной стали или латуни.
  • Для аккумуляторов 18650: держатели с независимыми клеммами, при необходимости – с пружинными компенсаторами и температурными датчиками.
  • При последовательном соединении нескольких элементов – использовать модули на 2, 4 или 6 батареек с контактами, рассчитанными на нужный ток.
• Дополнительные рекомендации:
  • Перед монтажом проверить чистоту контактов – налёт и окислы увеличивают сопротивление.
  • Избегать применения скруток без пайки – они ненадёжны при длительной эксплуатации.
  • Фиксировать провода механически, чтобы исключить натяжение на клеммы батарей.

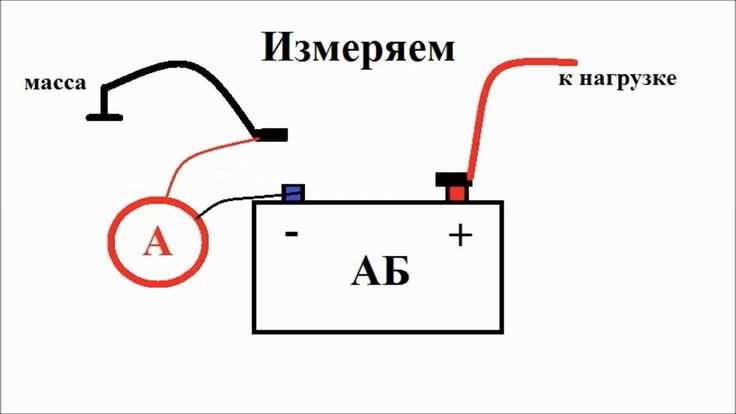

Как измерить напряжение после соединения батареек

Для проверки итогового напряжения требуется мультиметр с функцией измерения постоянного напряжения (DCV).

1. Выставьте переключатель мультиметра в режим измерения постоянного напряжения (обычно обозначается как V⎓ или DCV) в диапазоне, превышающем ожидаемое напряжение батареек.
2. Подключите красный щуп к положительному полюсу соединённого блока батареек, чёрный – к отрицательному.
3. Считайте показания с дисплея мультиметра.

Если батарейки соединены последовательно, напряжение складывается. Например, четыре батарейки по 1,5 В дадут около 6 В. При параллельном соединении напряжение останется равно напряжению одной батарейки, а увеличится ток.

• Измерение следует проводить при отключенной нагрузке для точности.
• Перед измерением проверьте состояние контактов, чтобы избежать искажений показаний.
• Если значение напряжения значительно ниже ожидаемого, проверьте правильность соединений и заряд батареек.

Точность мультиметра должна быть не хуже ±1% для достоверных результатов. Регулярные измерения помогают оценить остаточный заряд и работоспособность батареек после сборки.

Что происходит при соединении батареек разной ёмкости и состояния

При последовательном соединении батареек итоговое напряжение складывается из напряжений каждой ячейки, но ток и заряд ограничиваются самой слабой по ёмкости и состоянию батарейкой. Разные ёмкости приводят к неравномерному разряду: батарейка с меньшей ёмкостью быстро достигает минимального напряжения, начинает работать в режиме глубокого разряда, что ускоряет деградацию и может вызвать перегрев.

Если одна из батареек частично разряжена или повреждена, то при нагрузке на всю цепь именно она будет создавать ограничение по току, снижая общую производительность и сокращая срок службы остальных элементов. При параллельном соединении батареек с разной ёмкостью или состоянием возможен перераспределительный ток – заряд будет перетекать от более заряженной к менее заряженной, что увеличивает риск перегрева и повреждения.

Рекомендуется использовать батарейки одинаковой марки, ёмкости и степени заряда. В случае необходимости соединения разнородных элементов, следует контролировать температуру и напряжение каждой батарейки, а лучше применять специализированные балансировочные схемы. Игнорирование этих правил приводит к быстрому выходу из строя и снижению общей эффективности аккумуляторного блока.

Как безопасно утилизировать собранную батарейную цепь после использования

Использованные батарейки нельзя выбрасывать вместе с бытовым мусором из-за риска химического загрязнения и повреждения окружающей среды. Перед утилизацией собранной батарейной цепи необходимо аккуратно разъединить элементы, избегая механических повреждений и короткого замыкания.

Храните использованные батарейки в непроводящем контейнере – пластиковом или картонном – с изолированными контактами. Это исключит случайные замыкания и предотвратит утечку электролита.

Для сдачи на переработку используйте специализированные пункты приёма опасных отходов или торговые точки с программами сбора батареек. Такие организации обеспечивают правильную обработку и переработку компонентов, минимизируя вред.

Ни в коем случае не разрезайте, не сжигайте и не разбирайте батарейки самостоятельно. Это может привести к выделению токсичных веществ и взрыву.

Соблюдение этих правил сокращает риск для здоровья и помогает сохранить экологическую безопасность.

Вопрос-ответ:

Как правильно соединить батарейки, чтобы увеличить напряжение?

Для повышения напряжения батарейки следует соединять последовательно. Это значит, что плюс одной батарейки соединяется с минусом следующей. В таком подключении суммируются напряжения всех элементов, а ток остаётся равным току одной батарейки. Например, если у каждой батарейки 1,5 В, то три последовательно соединённые дадут 4,5 В.

Можно ли соединять батарейки разных типов и с разным зарядом для повышения напряжения?

Лучше этого избегать. Разные типы и степени заряда приводят к неравномерной нагрузке и могут вызвать ускоренный разряд или даже повреждение элементов. Оптимально использовать одинаковые батарейки, которые находятся в одном состоянии, чтобы обеспечить стабильную работу и избежать проблем.

Какие риски существуют при последовательном соединении батареек?

При таком соединении если одна из батареек разряжена или неисправна, общая цепь может перестать работать или работать нестабильно. Кроме того, при неправильном подключении возможны короткие замыкания, перегрев и повреждение элементов. Поэтому важно соблюдать полярность и использовать только исправные батарейки.

Как узнать, что батарейки правильно соединены и напряжение повысилось?

Для проверки нужно использовать мультиметр или вольтметр. Измерьте напряжение на выходных клеммах собранной цепи. Если батарейки соединены последовательно, напряжение будет суммой напряжений всех элементов. Например, три батарейки по 1,5 В должны показать около 4,5 В.

Можно ли соединять батарейки параллельно для увеличения напряжения?

Параллельное соединение не увеличивает напряжение, оно остаётся на уровне одной батарейки. При параллельном подключении повышается ёмкость и ток отдачи, но не напряжение. Чтобы повысить напряжение, необходимо именно последовательное соединение элементов.

Как правильно соединить несколько батареек, чтобы увеличить напряжение?

Для повышения напряжения батарейки соединяют последовательно — это значит, что плюс одной батарейки соединяют с минусом другой, и так далее. При таком соединении напряжение складывается, а ток остаётся примерно таким же, как у одной батарейки. Например, если использовать три батарейки по 1,5 В, соединённые последовательно, итоговое напряжение будет 4,5 В. Важно следить, чтобы все батарейки были одинакового типа и заряда, чтобы избежать быстрой разрядки и повреждений.
