При монтаже или ремонте канализационных систем часто возникает необходимость соединения отрезков труб безраструбным способом. Это актуально при использовании труб из ПВХ, ПНД, чугуна старого образца или в условиях ограниченного пространства, где установка стандартного раструба невозможна.
Наиболее распространённым решением является применение муфт с внутренними уплотнительными кольцами. Они обеспечивают герметичность соединения и подходят для большинства пластиковых труб. Важно подбирать муфты в соответствии с наружным диаметром труб и типом материала, чтобы избежать осевых смещений и протечек.
Для соединения чугунных или асбестоцементных труб применяются резиновые манжеты с хомутами из нержавеющей стали. Такой способ надёжен при работе с трубами разных диаметров и материалов, особенно в системе наружной канализации, подверженной вибрациям и температурным перепадам.
Ещё один надёжный метод – склеивание торцов труб при помощи специальных составов на основе полиуретана или эпоксидных смол. Подходит только для пластиковых труб одинакового диаметра и требует тщательной подготовки поверхностей: зачистки, обезжиривания и выверенного позиционирования перед застыванием клея.
В условиях ограниченного доступа применяют термоусадочные муфты. Они обеспечивают плотное прилегание к трубе после прогрева строительным феном. Такой способ обеспечивает временную герметичность и подходит для аварийных ремонтов или прокладки временных линий.
Выбор типа муфты для безраструбного соединения труб
При монтаже канализации безраструбными трубами основное значение имеет тип используемой муфты. От выбора зависит герметичность, стойкость к смещениям и долговечность соединения. Конкретный вариант подбирается с учетом материала труб, условий эксплуатации и диаметра.
Для соединения чугунных безраструбных труб применяют зажимные чугунные муфты с резиновыми уплотнителями. Они обеспечивают высокую прочность и устойчивость к вибрациям, характерным для стояков многоквартирных домов. Муфты типа BISMAT и аналогичные конструкции допускают использование на трубах с наружным диаметром от 50 до 150 мм.
Пластиковые ПВХ и ПП трубы соединяются при помощи эластомерных муфт с двойным уплотнением. Эти изделия рассчитаны на внутренние системы с давлением до 0,5 бар и выдерживают температурные колебания до 60 °C. Монтаж выполняется без использования клея, что позволяет при необходимости разбирать соединение.
В случае монтажа труб в бетоне или под землей используются армированные муфты с металлическим корпусом и антикоррозионным покрытием. Они обеспечивают повышенную защиту от деформаций и допустимы для укладки в зоны с подвижным грунтом. Такие муфты комплектуются стальными хомутами с болтовым зажимом.

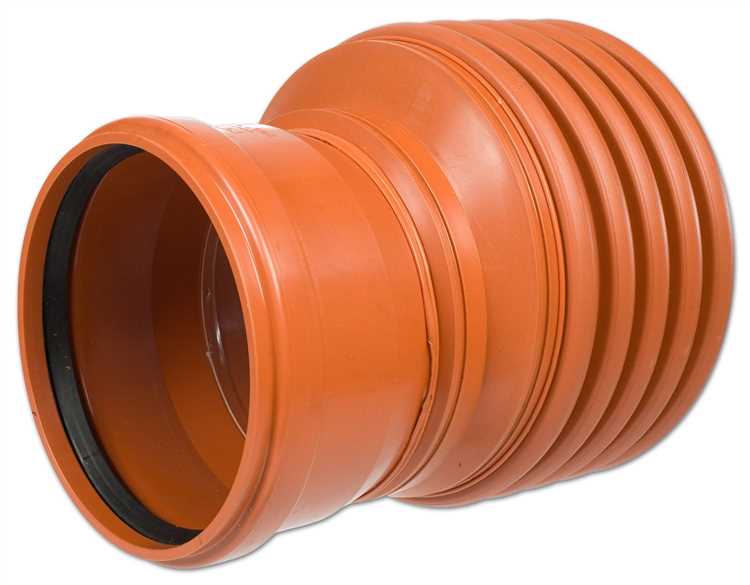

Для переходов между трубами из разных материалов применяются переходные комбинированные муфты. Например, соединение ПВХ с чугуном требует муфты с разноразмерными уплотнительными кольцами и гибкой средней частью, компенсирующей термическое расширение.
Нельзя использовать сантехнические муфты общего назначения, рассчитанные на водоснабжение, так как они не обеспечивают достаточную устойчивость к агрессивной среде сточных вод. Для подземной укладки также исключаются муфты без армирования.
Применение термоусадочных манжет для герметизации стыков
Термоусадочные манжеты применяются для герметизации стыков канализационных труб без раструба, особенно в случае монтажа чугунных, асбестоцементных или пластиковых труб с гладкими торцами. Манжета представляет собой полимерную трубку с внутренним клеевым слоем, которая при нагреве плотно облегает соединение, создавая влагонепроницаемое покрытие.
Перед установкой поверхность трубы и стыка необходимо очистить от грязи, коррозии и масла. Допускается только сухая и обезжиренная поверхность. Температура окружающей среды при установке должна быть не ниже +10 °C. Манжета надевается на один конец трубы до совмещения стыков, затем равномерно распределяется по длине соединения, с обязательным нахлёстом на каждую сторону не менее 50 мм.
Нагрев осуществляется строительным феном или газовой горелкой, с постоянным движением пламени или струи воздуха по окружности. Нагрев прекращают при полном облегании манжеты и вытекании клея по краям, что свидетельствует о надёжной адгезии. Остывание должно происходить естественным путём без водяного охлаждения.
Правильно установленная термоусадочная манжета обеспечивает герметичность до 0,3 МПа, устойчива к агрессивным средам и сохраняет эластичность при температуре до –30 °C. Применение допустимо как в подземной, так и в надземной прокладке. Недопустимо повторное использование манжеты или её частичная усадка без герметизации всей окружности.
Использование хомутов и обжимных соединений в бытовой канализации
Хомуты и обжимные соединения применяются для герметизации стыков между гладкими трубами из ПВХ, полипропилена или чугуна в условиях отсутствия раструба. Они позволяют быстро выполнить монтаж без использования сварки или клея, особенно в стеснённых условиях.
Обжимные муфты состоят из корпуса, уплотнительных колец и зажимного механизма. При затягивании гайки муфты уплотнительное кольцо обжимает трубу, создавая водонепроницаемое соединение. Такие муфты подходят для труб диаметром 50–110 мм и выдерживают давление до 1 бар, что достаточно для самотечных канализационных систем.
Металлические хомуты с резиновыми манжетами применяются для временного или ремонтного соединения. Резиновая прокладка обеспечивает герметичность, а внешний металлический хомут фиксирует соединение. Монтаж требует плотного прижатия и равномерного затягивания болтов. Преимущество – возможность установки на трубы с неидеальной геометрией и небольшими повреждениями.
При установке важно обезжирить и очистить трубу от загрязнений и заусенцев. Несоблюдение этого условия резко снижает герметичность соединения.
Не рекомендуется применять данные методы на участках с сильной вибрацией или гидроударами – фиксация может ослабнуть. Также следует избегать чрезмерного изгиба труб в месте соединения: обжимные муфты не компенсируют угловые смещения.
Для повышения надёжности в критичных местах (например, в штробах или за фальшпанелями) рекомендуется использовать хомуты с двойным прижимом и термостойкой манжетой, особенно при подключении стиральных машин и посудомоек.
Подготовка поверхности труб перед монтажом соединительных элементов
Качество соединения напрямую зависит от состояния поверхностей труб. Перед установкой муфт, компрессионных или клеевых соединений необходимо выполнить ряд обязательных операций.
- Очистка торцов и прилегающей зоны трубы (не менее 10 см) от грязи, пыли, жировых отложений и окалины. Используют чистую ветошь и подходящий обезжириватель (например, изопропиловый спирт).
- Удаление заусенцев и острых кромок. Используют фаскосниматель или наждачную бумагу зернистостью от 80 до 120. Это предотвращает повреждение уплотнительных элементов и облегчает ввод трубы в соединитель.
- Формирование фаски на внешней стороне трубы под углом 15–30° на глубину 2–4 мм. Особенно важно при работе с ПВХ и полипропиленом для предотвращения сминания края.
- Контроль геометрии торца. Срез должен быть строго перпендикулярен оси трубы. При отклонении более 1° нарушается герметичность. Используют труборез или направляющую скобу при ручной резке пилой.
- Проверка на отсутствие микротрещин. Повреждённые участки подлежат обрезке или замене. Визуальный осмотр проводят при хорошем освещении с использованием лупы, при необходимости – красящими составами для выявления дефектов.
Нарушение любого из этих этапов снижает надёжность соединения и увеличивает риск протечек, особенно при высоком давлении или температурных колебаниях в системе.
Герметики и уплотнительные материалы для безраструбных соединений
Для надежного соединения безраструбных канализационных труб применяются специализированные герметики и уплотнители, устойчивые к влаге, агрессивным средам и механическим нагрузкам. Основное требование – сохранение герметичности при вибрации, термическом расширении и давлении сточных вод.
Среди герметиков наиболее эффективны силиконовые санитарные составы на кислотной или нейтральной основе. Кислотные предпочтительны для пластика (ПВХ, полипропилен), так как они обеспечивают адгезию к гладким поверхностям. Нейтральные подходят для металла, включая чугун и сталь, не вызывая коррозии. Важно выбирать герметики с температурной стойкостью не ниже +120 °C и устойчивостью к ПАВ и слабым кислотам.
Полиуретановые герметики также применяются при монтаже соединений под давлением. Они обладают высокой прочностью на сдвиг, эластичны и устойчивы к химии канализационных вод. Наносятся на тщательно очищенные, сухие поверхности, с выдержкой по времени от 24 до 48 часов до полной полимеризации.
Из уплотнительных материалов используются резиновые манжеты и кольца из EPDM или NBR. EPDM-резина устойчива к горячей воде и озону, применяется в системах с повышенной температурой. NBR лучше сопротивляется маслам и нефтепродуктам, встречающимся в хозяйственно-бытовых сточных водах. Размер уплотнителей должен строго соответствовать наружному диаметру труб, обеспечивая плотную посадку без натяжения.
Для металлических труб без раструба целесообразно применять лен, пропитанный силиконовым герметиком, или герметизирующие ленты из тефлона (PTFE). Такие материалы обеспечивают компенсацию микродвижений и предотвращают подтекание даже при старении трубопровода.
Перед нанесением герметиков все поверхности обезжириваются спиртосодержащими составами. Применение универсальных строительных герметиков недопустимо: они теряют свойства во влажной среде и не обеспечивают долговременной герметизации.
Монтаж безраструбных соединений в ограниченном пространстве
При установке канализационных труб в тесных условиях выбор безраструбных соединений значительно облегчает работу. Для монтажа применяются муфты с уплотнительными кольцами, которые обеспечивают герметичность без необходимости расклинивания или применения сварки.
В ограниченном пространстве важна компактность инструмента. Используйте универсальные обжимные или разжимные приспособления с минимальным габаритом, позволяющие работать в узких местах. Для подготовки труб к соединению предпочтительна точная обрезка с применением труборезов, которые не деформируют трубу, что критично для плотного прилегания уплотнительного кольца.
Рекомендуется использовать смазку на основе силикона для уплотнительных колец – она облегчает установку муфты и снижает риск повреждения уплотнителя. При этом избегайте использования масел и смазок на нефтяной основе, которые разрушают резиновые элементы.
Для проверки надежности соединения после монтажа применяйте метод визуального контроля и легкое натяжение трубы вручную. В случае плотного зацепления и отсутствия люфта соединение считается выполненным корректно. При необходимости допускается использование специализированных монтажных рычагов с защитой от царапин.
При ограниченной доступности рекомендуется заранее спланировать расположение труб и соединений с учетом минимизации поворотов и стыков, что снижает нагрузку на уплотнения и увеличивает срок службы системы.
Проверка герметичности соединений после сборки системы
Проверка герметичности канализационных труб без раструба проводится сразу после монтажа и перед засыпкой траншеи или закрытием монтажных коробок. Для этого необходимо заполнить систему водой или воздухом под рабочим давлением.
При водном методе систему заполняют до верхней точки, затем оставляют под давлением на 15–30 минут. За это время уровень воды должен оставаться стабильным, без признаков протечек в местах соединений. Для выявления мелких капель применяют губку или бумажные полотенца, прикладывая их к стыкам.
Воздушный метод требует компрессора с манометром. Давление поднимают до 0,3–0,5 бар и контролируют его стабильность в течение 10–15 минут. Падение давления более 0,05 бар свидетельствует о наличии негерметичности.
Особое внимание уделяется соединениям с уплотнительными манжетами или клеевым соединением. При обнаружении протечек соединения разбирают, очищают, сушат и выполняют повторный монтаж с обязательной заменой уплотнителей или нанесением нового клея.
Использование мыльного раствора при воздушной проверке помогает выявить мелкие утечки по пузырькам на стыках. Все дефекты устраняются до начала эксплуатации системы.
Вопрос-ответ:
Какие методы соединения канализационных труб применяются без использования раструбов?
Для соединения канализационных труб без раструбов часто используют муфты с уплотнительными кольцами, сварку пластика, а также применение специальных клеящих составов. Муфты обеспечивают герметичность за счет резиновых или силиконовых уплотнителей, сварка создает прочное и долговечное соединение, а клей позволяет быстро и просто закрепить элементы трубопровода. Выбор метода зависит от материала труб и условий эксплуатации.
Какой способ соединения канализационных труб без раструба подходит для пластиковых труб ПВХ?
Для пластиковых труб из ПВХ часто применяют соединение с помощью клея или муфт с резиновыми уплотнителями. Клеевой метод предполагает нанесение специального химического состава на края труб и последующее соединение, что обеспечивает прочность и герметичность. Муфты с уплотнителями удобны для монтажа и демонтажа, они позволяют создать надежное соединение без нагрева и сварки.
Можно ли соединять металлические канализационные трубы без раструба, и какие варианты доступны?
Да, металлические трубы соединяют без раструбов с помощью резьбовых фитингов, сварки или с использованием компрессионных муфт. Резьбовое соединение требует нарезки резьбы на трубах и обеспечивается герметичность уплотнительными материалами, такими как лен или фум-лента. Сварка обеспечивает надежность и долговечность, а компрессионные муфты позволяют быстро и без специального оборудования создавать соединения.
Как проверить герметичность соединения канализационных труб без раструба после монтажа?
Для проверки герметичности обычно проводят визуальный осмотр на наличие протечек и проводят испытание давлением воды или воздуха. При этом трубопровод заполняют водой и наблюдают, нет ли подтеканий в местах соединений. Также можно использовать специальные индикаторы или мыльный раствор для обнаружения мелких утечек. При обнаружении проблем соединение необходимо разобрать и устранить причины протечки.
Какие преимущества имеют соединения канализационных труб без раструба по сравнению с раструбными соединениями?
Соединения без раструба часто занимают меньше места и позволяют монтировать трубопровод в ограниченных пространствах. Они могут быть более быстрыми в установке, особенно если используются муфты с уплотнителями или клей. Кроме того, такие соединения удобны для ремонта и замены отдельных участков труб, так как не требуют специальных инструментов для снятия раструба или нагрева. Однако их надежность зависит от правильного выбора и монтажа.
Какие методы существуют для соединения канализационных труб, если у них нет раструба?
Если канализационные трубы не имеют раструба, их можно соединить с помощью специальных муфт — гибких резиновых или силиконовых уплотнителей с хомутами, которые обеспечивают плотное соединение. Также применяют сварку пластиковых труб: чаще всего это электромуфтовая или стыковая сварка, при которой торцы труб разогреваются и соединяются между собой. Еще один способ — использование клея для пластика, который соединяет гладкие концы труб, создавая прочный и герметичный шов. Для временных или ремонтных соединений иногда используют фитинги с резиновыми уплотнениями.
Как правильно подготовить трубы для соединения без раструба, чтобы обеспечить надежность и герметичность системы?
Для начала необходимо тщательно очистить торцы труб от грязи, пыли и старых остатков материала. Если планируется сварка, важно проверить ровность среза и отсутствие трещин. В случае использования муфт с резиновыми уплотнителями необходимо убедиться, что уплотнитель ровно и плотно сидит на трубе, а хомуты закреплены достаточно крепко, чтобы предотвратить протечки. При склеивании с помощью клея следует обработать поверхности специальным праймером для улучшения сцепления. Важно соблюдать рекомендации производителя материалов и инструментов для каждого конкретного способа соединения.
