Как соединить витую пару между собой

Соединение проводов витой пары требует соблюдения электрических и механических параметров, способных обеспечить минимальные потери сигнала и устойчивость к внешним воздействиям. Неправильный метод приводит к увеличению сопротивления, снижению пропускной способности и возникновению помех.

Скрутка – самый простой и наименее надёжный способ. Даже при использовании изоленты или термоусадочной трубки соединение остаётся нестабильным. Применимо только для временных решений, особенно в низкоскоростных сетях до 100 Мбит/с, и только при отсутствии критичных требований к качеству сигнала.

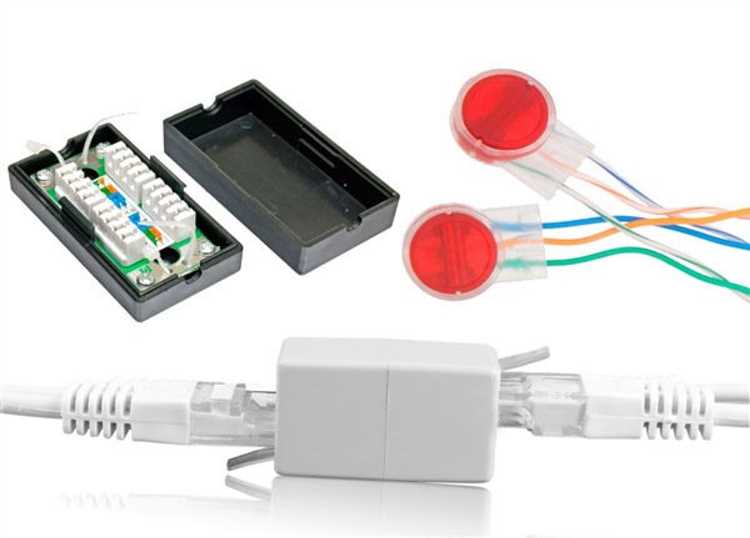

Клеммные зажимы (WAGO, LSA) обеспечивают более стабильный контакт без пайки. LSA-зажимы применяются в патч-панелях и розетках, требуют специального инструмента. Они подходят для соединения кабелей категории 5e и выше при постоянной установке, где важно сохранить импеданс и физическую целостность пары.

Пайка применяется реже из-за сложности и риска перегрева жил, что ухудшает характеристики витой пары. Даже при идеальном выполнении пайка нарушает симметрию пары, создавая предпосылки для отражений сигнала и потерь. Не рекомендуется для сетей от 1 Гбит/с и выше.

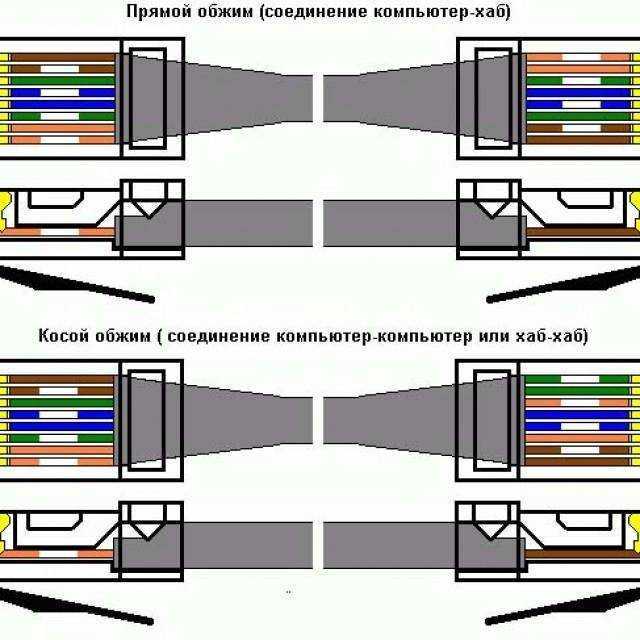

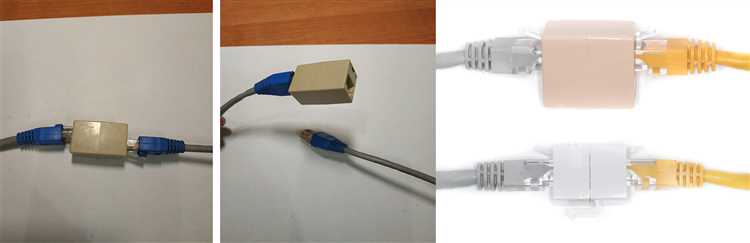

RJ-45 коннекторы и муфты позволяют организовать надёжное и стандартизированное соединение. При обжиме важно соблюдать цветовую схему (T568A или T568B), использовать витую пару соответствующей категории и применять обжимной инструмент с калиброванными матрицами. Для наружных работ применяются герметичные муфты с защитой от влаги и УФ-излучения.

Когда применять скрутку и как её правильно выполнять

Скрутка витой пары допустима только во временных или неответственных соединениях, где не требуется высокая передача данных и отсутствует воздействие электромагнитных помех. Её можно применять при тестировании линий, во временных сетевых соединениях или при аварийном восстановлении связи.

Категорически не рекомендуется использовать скрутку в постоянных сетях, особенно для категории кабеля выше Cat5e, так как это нарушает электрические характеристики пары, увеличивает потери сигнала и создаёт импедансные несоответствия.

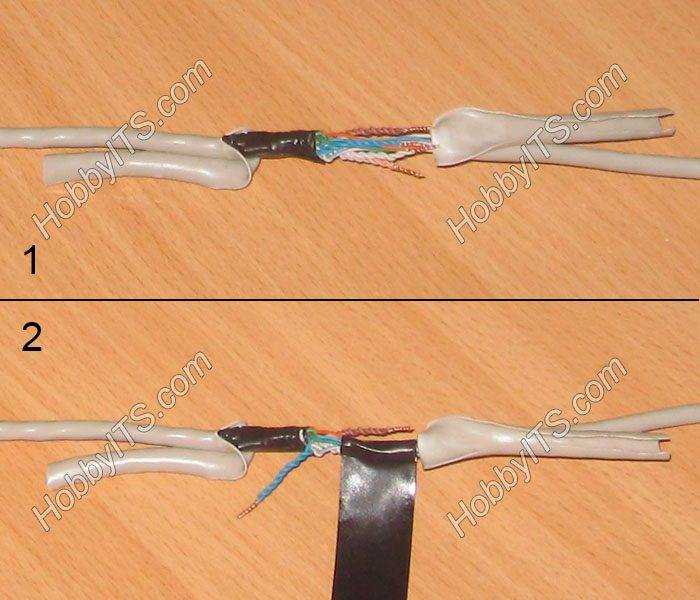

Для корректной скрутки необходимо:

• Удалить внешнюю изоляцию кабеля не более чем на 2–3 см, сохраняя пары как можно ближе к заводской скрутке.
• Аккуратно разделить необходимую пару, не расплетая более 1 см витков.
• Снять изоляцию с жил на длину 7–10 мм.
• Плотно скрутить жилы между собой минимум на 5–6 оборотов, добившись равномерного контакта по всей длине скрутки.
• Изолировать соединение с помощью ПВХ-изоляции или термоусадки, исключив механическое воздействие на оголённые проводники.

Для временного улучшения контакта можно использовать пайку, но при этом нарушается гибкость соединения, что делает его уязвимым к механическим повреждениям.

Использование клемм WAGO для витой пары: плюсы и ограничения

Клеммы WAGO часто применяются при соединении проводов витой пары в слаботочных системах, хотя изначально не предназначены для этого типа кабеля. Важно учитывать как их преимущества, так и технические ограничения.

• Ускоренная установка – не требуется пайка или скрутка, контакт создаётся за счёт прижимного механизма.
• Многоразовое использование – провода можно извлекать и заменять без потери зажимного усилия (в моделях с рычажком).
• Минимальный риск короткого замыкания – контакты изолированы, корпус устойчив к воспламенению.
• Подходит для временных или тестовых соединений – удобно при отладке сетей или при частой замене конфигурации.

Однако при работе с витой парой WAGO-клеммы имеют серьёзные ограничения:

1. Сечение жил – большинство моделей рассчитаны на провода от 0,08 до 4 мм². Жилы категории Cat5e и выше (диаметр ~0,5 мм, сечение ~0,2 мм²) могут не обеспечивать стабильный контакт.
2. Тип жил – предпочтительно использовать моножилу. Многожильные провода часто дают ненадёжный контакт или повреждаются при зажиме.
3. Импеданс – клеммы не обеспечивают согласование волнового сопротивления, что критично при передаче данных на высокой скорости.
4. Стандарты – применение WAGO противоречит требованиям ANSI/TIA-568 и ГОСТ Р 53246, где регламентированы методы обжима коннекторами RJ-45.

Рекомендуется использовать WAGO-клеммы только в неответственных участках с малой нагрузкой, где не требуется полное соблюдение стандартов передачи Ethernet.

Пайка жил витой пары: технология, припой и изоляция

Перед пайкой жил витой пары необходимо снять изоляцию на 8–10 мм, чтобы обеспечить качественный контакт. Жилы нужно аккуратно разделить, избегая повреждений медной оплетки. Для очистки контактов применяется спиртовой раствор или флюс на основе колофонии, который улучшает смачиваемость и предотвращает окисление.

Оптимальный припой для витой пары – бессвинцовый с температурой плавления около 217–227 °C, содержащий олово с добавками серебра или меди. Использование свинцового припоя нежелательно из-за токсичности и низкой экологической безопасности. Паяльник с мощностью 25–40 Вт обеспечивает достаточный нагрев без перегрева проводов.

Паяльную проволоку подают к месту соединения под углом 45°, равномерно распределяя расплавленный припой. Время контакта с паяльником не должно превышать 3–5 секунд, чтобы не повредить изоляцию и не деформировать жилы. После пайки необходимо проверить прочность соединения, оно должно быть жестким и без видимых трещин.

Изоляция места пайки выполняется термоусадочной трубкой с толщиной стенок 0,5–1 мм. Трубку надевают до начала пайки и сдвигают на место после остывания. Термоусадка равномерно сжимается с помощью теплового пистолета при температуре 120–150 °C, обеспечивая герметичность и механическую защиту.

Допускается использование изоляционной ленты ПВХ с высокой диэлектрической прочностью, но термоусадка предпочтительнее за счет компактности и устойчивости к внешним воздействиям.

Как выбрать и обжать соединительный модуль Keystone

Выбор модуля Keystone зависит от типа витой пары (категория 5e, 6, 6a) и требований к пропускной способности сети. Для проводов категории 5e достаточно модуля с поддержкой до 1 Гбит/с, для категории 6 и выше – модуль с гарантией передачи сигнала на 10 Гбит/с и выше. Обращайте внимание на материал контактов: предпочтительнее золоченые для надежного соединения и устойчивости к коррозии.

Обжим проводят с помощью специального инструмента – обжимного клещевого кримпера, который фиксирует провод и прокалывает изоляцию контакта без повреждения жилы. Перед обжативаем провода нужно снять внешнюю оболочку на 1,5–2 см, аккуратно расправить жилы и уложить их согласно стандарту T568A или T568B.

Вставляйте жилы в модуль строго по цветовой схеме, плотно и до упора. Кримпер должен обеспечивать равномерное давление на все контакты. После обжима проверьте отсутствие люфта и надежность фиксации жил в контактах. Для контроля качества используйте тестер витой пары – это позволит выявить возможные ошибки при монтаже.

Для многократного использования или часто меняемых соединений выбирайте Keystone с разъемом IDC, который упрощает подключение без потери качества сигнала. В условиях повышенной влажности и пыли используйте модули с защитой IP44 и выше.

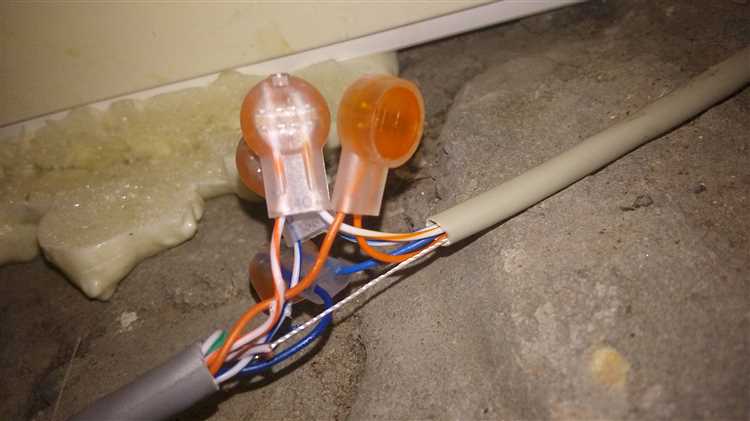

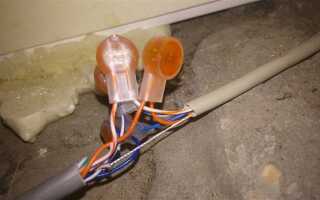

Особенности соединения витой пары с помощью гелевых коннекторов

Гелевые коннекторы обеспечивают надежное соединение проводов витой пары без пайки и инструментального обжима. Внутренний слой из силиконового геля защищает контакт от влаги и коррозии, что гарантирует стабильность сигнала в агрессивных условиях эксплуатации.

Принцип работы: жилы вставляются в подготовленные отверстия коннектора, где фиксируются контактами, а гель создает герметичное уплотнение вокруг проводов. Это исключает окисление и улучшает электрическую проводимость.

Рекомендации по применению: провода необходимо зачистить на длину 10–15 мм, не повреждая жилу. Важно использовать коннекторы, рассчитанные на сечение проводов 22–24 AWG для максимальной плотности контакта. Срезы жил должны быть ровными, без оголенных концов.

Преимущества: гелевые коннекторы сохраняют параметры передачи данных на расстояниях до 100 метров, выдерживают температурный диапазон от -40 до +85 °C и имеют степень защиты IP68, что делает их пригодными для уличных коммуникаций и влажных помещений.

Недостатком можно считать ограничение по повторному использованию – после демонтажа свойства геля снижаются, что снижает качество контакта.

В случаях необходимости многократного монтажа рекомендуется использовать коннекторы с заменяемыми гелевыми вставками.

Применение винтовых клемм: допустимо ли и в каких случаях

Винтовые клеммы применяются для соединения проводов витой пары редко и только в специфических случаях. Основная причина – риск повреждения жил и ухудшения характеристик передачи данных из-за механического сжатия и деформации.

Допустимость использования винтовых клемм определяется следующими факторами:

• Кратковременные соединения и тестирование. Для временных соединений при отладке или проверке оборудования винтовые клеммы удобны, но не рекомендуются для постоянных линий.
• Слаботочные цепи с невысокими требованиями к скорости. В системах с низкой пропускной способностью (например, телефонные линии) винтовые клеммы применимы без заметного снижения качества.
• Небольшие протяжённости кабеля. Если длина витой пары между соединениями не превышает 3-5 метров, влияние деформации жил на качество сигнала минимально.

Запрещено использовать винтовые клеммы в следующих случаях:

• Для сетей Ethernet категории 5e и выше, где требуется сохранение параметров передачи на высоких частотах.
• В системах с длительной эксплуатацией, где гарантируется стабильность и долговечность соединения.
• При наличии требований к минимизации потерь и помех, так как винтовое соединение создает точку индуктивности и может приводить к затуханию сигнала.

Для повышения надежности при использовании винтовых клемм:

1. Использовать клеммы с винтами мелкой резьбы и пластиной, равномерно прижимающей жилу.
2. Изолировать место соединения, предотвращая окисление и коррозию.
3. Не допускать перекручивания и перетирания жил при затяжке винта.

В целом, винтовые клеммы подходят только для вспомогательных, кратковременных или низкоскоростных соединений, а для профессионального монтажа витой пары рекомендуется использовать специальные разъемы или пайку.

Как проверить качество соединения витой пары после монтажа

Следующий этап – проверка характеристики затухания сигнала и перекрестных помех (NEXT). Для этого используют специализированные тестеры уровня CAT5e и выше. Значения затухания не должны превышать нормы, указанные в стандартах (например, для CAT5e – не более 22 дБ на 100 м при 100 МГц).

Важно провести тест на целостность экрана (если кабель экранированный) с помощью мультиметра или тестера с функцией проверки экранирования. Наличие сопротивления ниже 1 Ом между экраном и заземлением указывает на правильное соединение.

Проверка сопротивления на каждой паре должна показывать значения в диапазоне 90–110 Ом. Отклонения свидетельствуют о плохом контакте или повреждении жил.

Для контроля физического качества используйте визуальный осмотр соединений: контакты должны быть плотно зажаты, отсутствовать окисления и повреждения изоляции. Кабель не должен иметь излишних перегибов или сдавливаний в местах соединения.

При возможности проведите тест передачи данных с помощью сетевого анализатора, проверяя скорость и устойчивость сигнала в реальных условиях эксплуатации.

Вопрос-ответ:

Какие методы соединения проводов витой пары наиболее распространены?

Чаще всего используют скрутку, пайку и применение клеммных соединителей. Скрутка подходит для временных или простых соединений, пайка обеспечивает надежный контакт и долговечность, а клеммники — быстрый и удобный способ без нагрева и инструментов.

Можно ли соединять провода витой пары методом скрутки для постоянной сети?

Метод скрутки не рекомендуется для постоянных сетей, так как со временем контакт может ослабнуть, что приведёт к ухудшению передачи сигнала. Для стабильной работы лучше применять пайку или специальные клеммники, которые обеспечивают более надёжное соединение и защиту от окисления.

Как правильно паять провода витой пары, чтобы не повредить изоляцию и сохранить качество сигнала?

Для пайки нужно аккуратно снять изоляцию на небольшом участке, не повредив жилы. Жилы следует спаять тонким слоем припоя, чтобы контакт был плотным и без комков. После остывания места пайки рекомендуется использовать термоусадочную трубку или изоляционную ленту для защиты от механических повреждений и короткого замыкания.

Какие клеммные соединители подходят для витой пары и как их использовать?

Для витой пары часто применяют клеммники типа IDC (insulation displacement connector) или винтовые клеммники. IDC позволяют подключать провод без снятия изоляции, просто вставляя его в разъём, где контакты протыкают оболочку. Винтовые клеммники требуют снятия изоляции и закрепления жилы винтом. Оба способа обеспечивают надежное соединение, а выбор зависит от типа оборудования и условий эксплуатации.
