Алюминиевые трубы востребованы в системах вентиляции, сантехнике, каркасных конструкциях и самодельных проектах, но их гибка требует точного соблюдения технологии. Материал пластичен, но склонен к заломам и трещинам при неправильном подходе. Чтобы избежать деформаций, важно учитывать диаметр трубы, толщину стенки и температуру обработки.
Для труб диаметром до 20 мм и толщиной стенки не менее 1,5 мм эффективным методом считается гибка с наполнителем. Внутрь плотно засыпают сухой мелкий песок, тщательно утрамбовывают его, запаивают концы трубы и производят изгиб с помощью шаблона или трубогиба. Это предотвращает смятие стенок при изгибе.
При работе с трубами диаметром более 25 мм часто применяют термический прогрев. Участок будущего изгиба прогревают до температуры 300–350 °C, после чего осуществляют плавное формирование изгиба. Такой подход снижает внутренние напряжения и риск появления микротрещин.

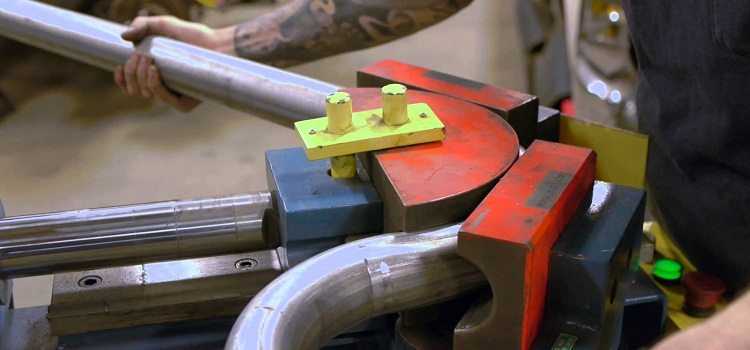

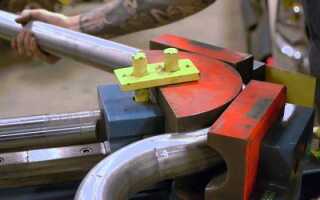

Также применяется гибка на трубогибочном станке с соответствующим радиусом шаблона. Радиус изгиба должен составлять не менее 3–4 диаметров трубы, иначе риск залома возрастает в разы. Недопустимо изгибать трубу «на весу» без фиксации, так как это приводит к неравномерной деформации и продольному смятию стенки.
Выбор подходящей марки алюминия для гибки
Для успешной гибки без заломов важно учитывать пластичность и прочность конкретного алюминиевого сплава. Оптимальными считаются серии 1xxx, 3xxx и 5xxx, так как они сохраняют пластичность при холодной деформации.
Серия 1xxx (например, АМц) – практически чистый алюминий с высокой пластичностью, хорошо поддаётся гибке даже в холодном состоянии. Недостаток – низкая прочность, поэтому применяется, если прочностные требования минимальны.
Серия 3xxx (например, 3003, АМг) содержит марганец, что обеспечивает баланс между прочностью и гибкостью. Такие сплавы подходят для гибки без предварительного нагрева и часто применяются в вентиляционных системах и корпусных элементах.
Серия 5xxx (например, 5052, АМг5) легирована магнием и отличается высокой коррозионной стойкостью. Гибке поддаются хорошо, особенно в состоянии H32 или H34, где сохраняется достаточная пластичность. При состоянии H38 уже возможны заломы без предварительного отжига.
Не рекомендуется использовать сплавы серий 2xxx и 7xxx, так как они обладают высокой твердостью и склонны к растрескиванию при изгибе без термообработки. Особенно это касается дюралюминия и закалённых алюминиевых сплавов авиационного назначения.
Перед гибкой важно уточнить состояние поставки материала. Отожжённые (O) и полунапряжённые (H2x) состояния предпочтительнее, так как обеспечивают минимальный риск появления трещин и заломов.
Определение минимального радиуса изгиба без риска деформации
Для труб из сплава 6061-T6 с наружным диаметром 25 мм и толщиной стенки 2 мм безопасный радиус изгиба составляет не менее 75 мм. Это значение соответствует тройному диаметру трубы, что считается нижней границей без дополнительной подготовки.
При меньших радиусах необходимо предварительное отжигание трубы для снижения внутреннего напряжения и повышения пластичности. Альтернативный способ – использовать трубу с большей толщиной стенки, что уменьшает вероятность потери формы при изгибе.
Точные значения радиуса рассчитываются по формуле: R ≥ D × k, где R – радиус изгиба, D – наружный диаметр трубы, k – коэффициент, зависящий от сплава и толщины стенки. Для мягких алюминиевых труб (например, 3003-O) k может быть 1,5–2, для твердых сплавов (6061-T6) – 3 и выше.
Для гибки с минимальным радиусом рекомендуется использовать внутренние оправки и наружные пружины, которые поддерживают форму трубы и предотвращают смятие стенок. Важно учитывать, что изгиб ниже рекомендованного радиуса требует обязательных испытаний на разрушение и деформацию.
Применение пружины для внутренней поддержки трубы
Внутренняя поддерживающая пружина позволяет избежать деформации стенок алюминиевой трубы при сгибании. Метод особенно эффективен при работе с трубами малого диаметра – от 10 до 25 мм.
Для применения пружины требуется:
- Выбрать пружину, соответствующую внутреннему диаметру трубы. Плотная посадка обязательна – зазоры приводят к сплющиванию.
- Обработать пружину смазкой (например, силиконовой), чтобы облегчить извлечение после сгиба.
- Вставить пружину по всей длине предполагаемого изгиба. Она должна перекрывать участок не менее чем на 50 мм с каждой стороны от точки сгиба.
- Производить сгибание вручную или с применением трубогиба, избегая резких движений. Угол изгиба не должен превышать предельно допустимое значение для данного типа трубы (обычно до 90°).
- После завершения извлечь пружину, удерживая трубу в прямом положении, чтобы не допустить обратной деформации.
Для изгибов с радиусом менее 3-х диаметров трубы использовать усиленные пружины из закалённой стали. При сложных конфигурациях допускается подогрев участка до 100–120 °C для снижения внутреннего напряжения металла, но только при наличии теплового контроля.
Пружины не применяются для труб с продольными швами – риск заклинивания внутри трубы значительно возрастает.
Использование нагрева для увеличения пластичности алюминия
Для предотвращения заломов при гибке алюминиевых труб целесообразно применять локальный нагрев зоны деформации. Температура нагрева должна составлять 300–400 °C – при этом алюминий теряет хрупкость и становится более пластичным, сохраняя прочностные характеристики.
Равномерный прогрев достигается с помощью газовой горелки с рассеянным пламенем или промышленного фена. Важно избегать перегрева: при температуре выше 500 °C происходит потеря прочности и возможен прожог материала. Для контроля температуры можно использовать термокраску или инфракрасный пирометр.
Перед нагревом участок трубы следует обезжирить. Гибку выполняют сразу после достижения нужной температуры, пока металл сохраняет пластичное состояние. При остывании алюминий снова становится жёстким, что увеличивает риск трещин.
Не рекомендуется нагревать анодированные или покрытые трубы без предварительного удаления слоя покрытия – оно мешает равномерному нагреву и может выделять вредные вещества. После гибки трубу желательно медленно охладить на воздухе, избегая резкого охлаждения водой, чтобы не вызвать внутренние напряжения.
Изгиб трубы с песком внутри: пошаговая инструкция
Метод с использованием сухого песка позволяет избежать деформации при гибке алюминиевой трубы. Подходит для труб диаметром до 40 мм и толщиной стенки от 1,5 мм.
1. Подготовка песка: Просейте речной песок через сито с ячейкой не более 1 мм. Прокалите в металлической ёмкости на открытом огне до полного удаления влаги. Остудите до комнатной температуры.
2. Заглушка одного конца трубы: Один конец трубы плотно закройте деревянной пробкой. Для герметичности оберните фум-лентой или изолентой.
3. Засыпка песка: Установите трубу вертикально. Засыпайте песок порциями, одновременно постукивая по стенке деревянной палочкой. Это исключает образование пустот. Песок должен быть уплотнён до максимума.
4. Заглушка второго конца: После заполнения установите вторую пробку. Убедитесь, что оба конца герметично закрыты.
5. Нанесение линии гиба: Отметьте место изгиба с помощью маркера. При необходимости используйте шаблон изгиба или фиксированный радиус на трубе.
6. Прогрев (если необходимо): Для труб толщиной более 2 мм рекомендуется равномерный прогрев участка изгиба строительным феном до 250–300 °C. Это снизит риск трещин.
7. Гибка: Зафиксируйте трубу в тисках или гибочном приспособлении. Медленно сгибайте до нужного угла. Избегайте резких движений – металл должен деформироваться равномерно.
8. Очистка трубы: Удалите пробки. Высыпьте песок. При необходимости продуйте трубу сжатым воздухом.
9. Проверка: Осмотрите участок гиба. Отсутствие вмятин и заломов свидетельствует о правильном выполнении операции.
Ручные и механические трубогибы: как выбрать инструмент под задачу
Ручные трубогибы подходят для труб малого диаметра (до 25 мм) и тонкостенных алюминиевых труб. Их преимущество – компактность и простота использования без дополнительного оборудования. Для точного изгиба без заломов рекомендуется выбирать модели с матрицами из полиамида или полиуретана, которые поддерживают равномерное давление на трубу.
Если необходимо работать с трубами диаметром от 25 до 50 мм или толщиной стенки свыше 2 мм, эффективнее применять механические трубогибы с рычажным или гидравлическим приводом. Механика позволяет контролировать усилие, снижая риск деформаций и заломов, особенно при многократных изгибах.
Выбор между рычажным и гидравлическим трубогибом зависит от объема работы: для серийных или крупногабаритных труб лучше гидравлические модели, обеспечивающие постоянное усилие и возможность работы с трубами до 76 мм диаметра. Рычажные трубогибы подойдут для разовых и мелкосерийных задач, обеспечивая достаточную точность при ограниченном бюджете.
Важно учитывать радиус изгиба, который должен быть не менее 3–4 диаметров трубы, чтобы избежать заломов. Для алюминия предпочтительны инструменты с регулируемым углом изгиба и сменными матрицами, адаптируемыми под конкретные размеры труб.
Резюмируя, выбор инструмента определяется диаметром и толщиной трубы, частотой и объемом работ, а также необходимой точностью изгиба. Для тонких труб достаточно ручного трубогиба с полиамидной матрицей, для средних и толстостенных – механического с гидравлическим приводом и регулируемыми параметрами.
Вопрос-ответ:
Можно ли согнуть алюминиевую трубу вручную, чтобы она не треснула и не смялась?
Сгибание алюминиевой трубы вручную возможно, если она тонкостенная и небольшого диаметра. Однако для предотвращения заломов и трещин обычно требуется помощь специальных инструментов или наполнителей, которые поддерживают внутреннюю поверхность трубы. Без этого металл легко деформируется и повреждается.
Какой способ сгибания алюминиевой трубы считается самым надёжным для сохранения её формы и целостности?
Один из надёжных методов — использование песка или специального наполнителя, который засыпается внутрь трубы перед сгибанием. Этот материал помогает равномерно распределить нагрузку и предотвратить заломы. Также стоит применять гибочные станки или оправки, чтобы обеспечить плавный изгиб без резких перегибов.
Какие ошибки чаще всего допускают при сгибании алюминиевой трубы, и как их избежать?
Частая ошибка — попытка согнуть трубу без внутренней поддержки, что приводит к заломам и складкам на изгибе. Ещё одна распространённая проблема — слишком резкое или слишком быстрое сгибание, из-за чего металл не успевает деформироваться равномерно. Чтобы избежать таких проблем, рекомендуется использовать наполнитель внутри трубы и сгибать её постепенно, применяя соответствующие инструменты.
Какие инструменты лучше всего подходят для сгибания алюминиевой трубы, если нет доступа к профессиональному оборудованию?
Если нет специализированных гибочных станков, можно использовать ручные трубогибы, которые бывают разных конструкций и позволяют контролировать силу изгиба. Также помогает наполнить трубу песком или мелким гравием и плотно утрамбовать, чтобы труба не сжималась и не мялась. После этого сгибание будет более ровным и аккуратным. Важно сгибать медленно и равномерно, чтобы избежать резких перегибов.
