Тумба – опорный элемент, предназначенный для передачи нагрузки от надземной части сооружения на фундамент. Её конструктивная роль заключается в перераспределении усилий и защите от деформаций, возникающих при неравномерной осадке, температурных колебаниях или динамических нагрузках. Наиболее часто тумбы используются в гражданском и промышленном строительстве при возведении колонн, лестничных маршей, ограждений и тяжёлых инженерных систем.
Высота тумбы определяется расчётной схемой и назначением конструкции. Для колонн в каркасных зданиях она, как правило, составляет от 300 до 700 мм, что позволяет удобно монтировать анкеры и защитить узел от влаги и механических повреждений. При проектировании тумб важно учитывать класс бетона (не ниже B25 для несущих элементов), армирование (включая хомуты и вертикальные стержни), а также наличие гидроизоляции между подошвой тумбы и фундаментной плитой.
Ошибки при устройстве тумб приводят к серьёзным последствиям: трещинам в несущих элементах, перекосу конструкций и перераспределению нагрузок на соседние узлы. Рекомендуется производить армирование с учётом зон концентрации усилий и предусматривать компенсаторы для предотвращения усадки бетона. При установке закладных деталей точность их позиционирования не должна превышать ±3 мм.
В условиях повышенных нагрузок (например, в многоэтажных зданиях или на объектах с тяжёлым оборудованием) тумбы выполняются в виде монолитных железобетонных блоков с предварительным напряжением. Это позволяет увеличить несущую способность и продлить срок службы конструкции. Также в таких случаях применяют двойную гидроизоляцию и усиливают зоны сопряжения с колоннами с помощью сварных соединений и высокопрочных болтов.
Назначение тумбы при передаче нагрузок от колонн к фундаменту
Тумба служит промежуточным элементом между подошвой колонны и фундаментом, обеспечивая корректную передачу вертикальных и горизонтальных усилий. Ее конструкция зависит от типа здания, характера нагрузки, характеристик грунта и вида колонн (монолитных, сборных, металлических).
- Повышение устойчивости узла опирания. Тумба увеличивает площадь контакта с фундаментом, снижая удельное давление на бетон и предотвращая местные разрушения.
- Оптимизация анкеровки. При использовании металлических колонн тумба позволяет рационально разместить закладные детали и анкеры, обеспечивая пространственную жесткость соединения.
- Компенсация технологических допусков. В сборных конструкциях тумба используется как точка регулировки по высоте и положению колонны, особенно при установке на фундамент с отклонениями.
- Снижение концентрации напряжений. Переходное сечение тумбы обеспечивает более плавное распределение усилий от колонны к телу фундамента, уменьшая риск трещинообразования.
- Повышение долговечности. При правильном армировании и соблюдении высоты (обычно 400–800 мм для промышленных объектов) тумба предотвращает выкрашивание бетона в зоне сопряжения.
Для монолитных колонн рекомендуется устраивать тумбу как выступ фундамента с интеграцией арматурного каркаса колонны. В случае стальных стоек – предусматривать установку опорных плит на закладные детали с контролем по высоте и уровню. В сейсмоопасных районах тумба может армироваться дополнительными хомутами с шагом не более 100 мм в приопорной зоне.
Проектирование должно учитывать:
- Расчетное давление под тумбой – не выше Rb/γc для бетона основания.
- Передачу изгибающего момента – с обеспечением сцепления между арматурой колонны и тумбы.
- Антикоррозионную защиту – при наружной установке, с применением бетонной обмазки и гидроизоляции стыка.
Материалы, используемые для изготовления тумб в монолитных и сборных конструкциях
Для монолитных тумб основным материалом служит бетон класса не ниже B25 с морозостойкостью от F150 и водонепроницаемостью не менее W6. При повышенных нагрузках применяются бетоны B30–B40 с армированием стержневой арматурой A500C. Введение пластификаторов и противоморозных добавок регулируется условиями эксплуатации и требованиями к сроку набора прочности. Армирование выполняется по расчету, с учетом анкеровки закладных элементов, воспринимающих усилия от опорных частей и колонн.
В сборных конструкциях используются железобетонные изделия, изготовленные в заводских условиях с применением бетона B30–B35. Арматурные каркасы формируются из горячекатаной арматуры A400 и A500. Для улучшения сцепления элементов в узлах применяется шероховатая поверхность контактных граней и закладные детали с монтажными петлями и выпуском арматуры. Соединение со смежными элементами обеспечивается сваркой или бетонированием стыков с использованием безусадочных составов на цементной основе.
Для временных или легких тумб возможно использование сборных железобетонных блоков с упрощённой арматурой и бетоном класса B20, при условии отсутствия высоких нагрузок. В зонах агрессивных сред бетон должен иметь повышенные характеристики по стойкости к коррозии и влаге, а арматура – антикоррозионное покрытие или защитный слой не менее 30 мм.
Роль тумбы в защите колонн от коррозии и механических повреждений
Тумба обеспечивает нижней части колонны физическую изоляцию от агрессивной среды и механических воздействий. Это особенно важно в промышленных и гражданских сооружениях с высокой влажностью, частыми температурными перепадами или риском механического контакта с техникой.
- Высота тумбы подбирается с учетом уровня сезонного увлажнения и возможности накопления влаги у основания. Минимальная высота – 300 мм, для внешних конструкций в агрессивной среде – от 500 мм и выше.
- Материал тумбы должен быть устойчивым к воздействию влаги и химических реагентов. Оптимальны бетоны с водоцементным отношением не выше 0,45 и введением гидрофобизирующих добавок.
- При использовании металлических колонн критична антикоррозионная изоляция в месте примыкания к фундаменту. Тумба позволяет организовать кольцевую герметизацию и исключить контакт металла с капиллярной влагой.
- В случае железобетонных колонн тумба предотвращает выкрашивание бетона у основания, особенно при сезонных подвижках грунта или ударных нагрузках. Рекомендуется предусматривать компенсирующие швы между тумбой и основной колонной с заполнением эластичным герметиком.
- Для складских и производственных помещений, где существует риск наезда техники, тумба выполняется усиленной: с армированием диаметром не менее 12 мм и шагом хомутов 100 мм. Наружная поверхность может дополнительно облицовываться ударопрочными панелями.
При проектировании важно учитывать капиллярный подсос влаги из фундамента. Тумба должна иметь горизонтальную отсечную гидроизоляцию, уложенную между фундаментной плитой и первым рядом кладки или монолитом. Это предотвращает коррозию арматуры и разрушение бетонной структуры колонны в течение всего срока службы.
Особенности армирования тумбы в железобетонных системах
Армирование тумбы выполняет ключевую функцию в обеспечении прочности и устойчивости конструкции. Для тумб, работающих на сжатие и изгиб, применяют каркас из продольных и поперечных арматурных стержней с классом не ниже A400. Диаметр продольной арматуры обычно варьируется от 12 до 20 мм, в зависимости от расчетных нагрузок и размеров тумбы.
Поперечная арматура (хомуты) должна иметь шаг, не превышающий 150 мм, чтобы эффективно предотвращать раскрытие трещин и обеспечивать совместную работу бетона и стали. Рекомендуется использовать хомуты из проволоки класса Вр-1 с диаметром 6–8 мм.
Особое внимание уделяется участкам перехода тумбы в другие элементы конструкции – здесь необходим усиленный каркас с дополнительным количеством стержней для восприятия концентрированных усилий. Перекрытия анкеровки арматуры должны составлять не менее 40 диаметров стержня.

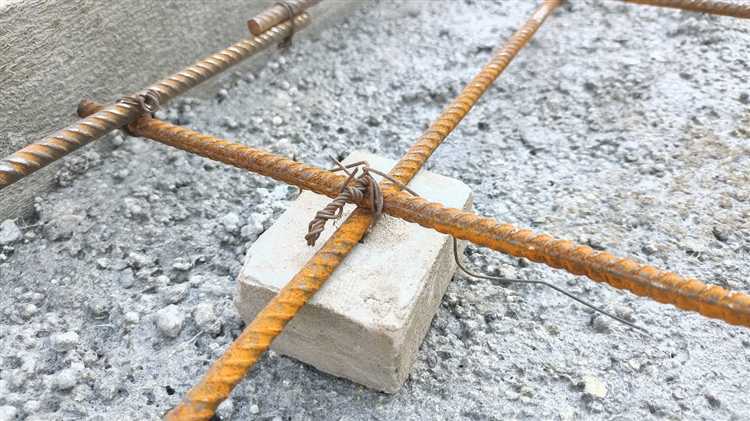

Для улучшения адгезии арматуры к бетону применяют периодически ребристую арматуру. Минимальный защитный слой бетона вокруг арматуры должен быть не менее 25 мм во влажных условиях и 40 мм – в агрессивных средах.
При проектировании армирования учитывают возможность появления продольных растягивающих напряжений, что требует применения дополнительных продольных стержней и усиления узлов тумбы. Рекомендуется выполнение расчетов с учетом фактических нагрузок и условий эксплуатации, избегая минимальных запасов прочности.
Тумба как элемент выравнивания и фиксации колонн при монтаже
Тумба обеспечивает точное позиционирование колонн относительно проектных отметок и несущих элементов. Она изготавливается из бетона класса не ниже В25 с применением арматуры для повышения прочности. Размеры тумбы зависят от нагрузок и типа колонны, обычно высота варьируется от 150 до 300 мм, что позволяет компенсировать неровности фундамента до 20 мм.
Перед монтажом колонны поверхность тумбы тщательно выравнивают с помощью цементно-песчаного раствора или специальных нивелирующих смесей с контролем по строительному уровню и лазерному нивелиру. Для фиксации колонн используются анкерные болты, залитые в тумбу с шагом, рекомендованным расчетом (обычно 4-6 болтов на одну колонну), что обеспечивает устойчивость и передачу усилий на фундамент.
В процессе монтажа важно проверять вертикальность колонн через теодолит или нивелир, корректируя положение с помощью подкладок из металлических или полимерных материалов между тумбой и основанием колонны. Это предотвращает деформации и смещения конструкции при последующих нагрузках.
Для защиты от коррозии анкерные элементы покрывают антикоррозийными составами или используют нержавеющие материалы. После закрепления колонны зоны стыка тумбы и основания колонны герметизируют цементным раствором с добавками для повышения сцепления и гидроизоляции.
Правильный выбор и установка тумбы минимизируют риски перекосов и обеспечивают долговечность несущей системы здания.
Распространённые ошибки при проектировании и устройстве тумб
Ошибки в выборе материалов часто связаны с применением неподходящего бетона или армирования. Например, использование бетона с маркой ниже М200 снижает долговечность, а недостаточное армирование увеличивает риск трещинообразования. Следует применять материалы, соответствующие требованиям ГОСТ и СНиП для конкретного типа здания.
Некорректная подготовка основания – распространённая причина неравномерной осадки тумбы. Основание должно быть уплотнено и защищено от воздействия грунтовых вод. Необходимо предусмотреть гидроизоляцию и дренаж, чтобы избежать вымывания грунта и потери устойчивости.
Нарушение технологии укладки бетона, в частности недостаточное уплотнение и несоблюдение температурного режима, ведёт к снижению прочности. Для предотвращения этого важно использовать вибраторы и соблюдать режим ухода за бетоном не менее 7 суток при температуре не ниже +5 °C.
Отсутствие учёта деформаций от усадки и температурных изменений приводит к появлению трещин. Для минимизации последствий необходимо предусматривать деформационные швы и использовать армирование, рассчитанное на условия эксплуатации.
Ошибки в проектировании анкеров и креплений ухудшают взаимодействие тумбы с другими элементами конструкции. Крепёж должен выдерживать как постоянные, так и временные нагрузки, а его установка – строго соответствовать проектной документации.
Требования к геометрическим допускам и точности изготовления тумб
Геометрические допуски тумб должны обеспечивать устойчивость и равномерное распределение нагрузок на фундамент. Отклонения по высоте не должны превышать ±5 мм на длине изделия до 2 метров, при больших размерах – до ±10 мм. Вертикальность боковых граней допускается с погрешностью не более 2 мм на 1 метр высоты.
Размеры поперечного сечения тумбы должны соответствовать проектной документации с точностью ±3 мм. Контроль перпендикулярности граней осуществляется с помощью угломеров или нивелиров, отклонения не допускаются более 1°.
Поверхность опорной части тумбы должна иметь плоскостность с отклонением не более 1 мм на всю площадь контакта, что исключает неравномерное распределение нагрузки и последующие деформации. Поверхности подвергаются дополнительной шлифовке или обработке для достижения заданных параметров.
Изготовление тумб из бетона требует контроля усадки и деформаций, которые не должны превышать 0,2% от линейных размеров. Для металлических тумб важна точность сварных соединений: швы должны быть ровными, без значительных наплывов, с допуском отклонения толщины металла не более ±0,5 мм.
Соблюдение указанных параметров гарантирует долговечность конструкции и предотвращает дополнительные нагрузки на строительные элементы, снижая риск трещинообразования и просадки. Рекомендуется применять измерительные приборы класса точности не ниже 2 для контроля каждого этапа изготовления.
Влияние тумбы на деформационные характеристики каркаса здания
Тумба в строительных конструкциях выполняет функцию передачи нагрузок от верхней части каркаса к фундаменту, снижая концентрацию усилий в узлах. При правильном проектировании тумба уменьшает прогибы и смещения элементов каркаса, повышая общую жесткость конструкции.
Одним из ключевых факторов является размер и форма тумбы. Увеличение площади опоры снижает давление на фундамент и уменьшает вероятность локальных деформаций. При расчётах рекомендуют предусматривать коэффициент распределения нагрузки не менее 1,2 для обеспечения равномерности усилий.
Материал тумбы влияет на деформационные характеристики через модуль упругости. Бетон марки не ниже В30 с добавками, повышающими прочность, обеспечивает минимальные осадки и предотвращает пластические деформации. Использование арматуры с классом не ниже A500 обеспечивает необходимую прочность при растяжении и изгибе.
Длина и высота тумбы влияют на степень вертикальной и горизонтальной жесткости. Слишком высокая тумба без соответствующего армирования способна привести к дополнительным изгибным моментам и усилению деформаций каркаса. Оптимальное соотношение высоты к толщине находится в пределах 3:1 для предотвращения местных прогибов.
Для контроля деформаций в узлах с тумбами необходимо учитывать температурные и усадочные перемещения. Применение деформационных швов и установка компенсаторов на уровне тумбы позволяет снизить риск возникновения трещин и разрушений в каркасе.
Рекомендации по проектированию включают обязательный расчет совместной работы тумбы и каркаса с использованием методов конечных элементов, что позволяет определить реальные значения перемещений и напряжений. При отсутствии такого анализа увеличивается риск превышения предельных деформаций, что снижает долговечность здания.
В итоге тумба является элементом, обеспечивающим устойчивость и долговечность каркаса за счет контроля деформационных характеристик, при условии соблюдения требований по размерам, материалам и армированию.
Вопрос-ответ:
Что такое тумба в строительстве и какую роль она выполняет?
Тумба — это конструктивный элемент, который служит опорой для колонн, балок или других вертикальных частей здания. Она распределяет нагрузку от вышележащих конструкций на фундамент или основание, предотвращая локальное разрушение и обеспечивая устойчивость всей системы.
Почему важно правильно выбирать материал для тумбы в строительных конструкциях?
Материал тумбы должен обладать высокой прочностью и долговечностью, так как он принимает значительные нагрузки. Использование неподходящих материалов может привести к деформациям или трещинам, что снижает надежность всей конструкции и может стать причиной аварийных ситуаций.
Как тумба влияет на распределение нагрузки в здании?
Тумба служит переходным элементом между колонной и фундаментом, равномерно распределяя нагрузку по площади основания. Это позволяет избежать излишнего давления на фундамент, предотвращает просадки и сохраняет целостность строительных элементов, которые находятся выше.
Какие существуют типы тумб и чем они отличаются друг от друга?
Основные типы тумб — это монолитные, сборные и комбинированные. Монолитные выполняются из бетона непосредственно на стройплощадке, сборные изготавливаются на заводе и доставляются готовыми, а комбинированные состоят из нескольких материалов, соединённых для оптимального распределения нагрузки и удобства монтажа. Выбор типа зависит от условий строительства и проектных требований.
Как ошибки при устройстве тумбы отражаются на прочности и безопасности здания?
Неправильный расчет размеров, применение некачественных материалов или нарушения технологии при возведении тумбы могут привести к её деформации или разрушению. Это вызывает неравномерное распределение нагрузок, что сказывается на устойчивости всей конструкции, может привести к трещинам, просадкам и даже аварийному состоянию здания.
Какова роль тумбы в распределении нагрузок в строительных конструкциях?
Тумба служит опорным элементом, который передаёт нагрузку от верхних конструкций на фундамент или нижележащие элементы. Благодаря этому снижается концентрация усилий и обеспечивается равномерное распределение веса. Это предотвращает деформации и повышает надёжность здания, особенно в местах стыков или опорных узлах.
Какие материалы обычно применяются для изготовления тумб и как они влияют на долговечность конструкции?
Тумбы изготавливают из различных материалов, таких как бетон, кирпич, камень или металл. Выбор зависит от вида конструкции и требований к прочности. Например, бетонные тумбы хорошо выдерживают сжатие и устойчивы к влаге, что увеличивает срок службы. Металлические конструкции применяются там, где необходима высокая прочность при ограниченных габаритах. Правильный подбор материала помогает предотвратить разрушение и повышает стабильность всего здания.
