Утеплённая шведская плита (УШП) – это монолитная фундаментная плита, совмещающая в себе функции основания, чернового пола, утеплителя и системы отопления. Основное отличие УШП от традиционных плитных фундаментов – наличие теплоизоляционного слоя из пенополистирола и встроенной системы тёплого пола. Такая конструкция минимизирует теплопотери и устраняет мостики холода.
Толщина утеплителя в конструкции УШП обычно составляет 200–300 мм, что обеспечивает достаточный уровень термоизоляции для эксплуатации здания в северных климатических зонах. В качестве материала используется экструдированный пенополистирол с плотностью не менее 35 кг/м³. Он не впитывает влагу, устойчив к сжатию и сохраняет свои свойства в течение десятилетий.
Инженерные коммуникации (канализация, водоснабжение, электрика) укладываются до заливки бетона, что требует точного проектирования. Ошибки на этом этапе критичны – после заливки внести изменения невозможно без разрушения конструкции. Поэтому УШП требует участия квалифицированных специалистов на стадии проектирования и выполнения работ.
Армирование производится по всей площади плиты. Диаметр арматуры подбирается индивидуально, но обычно применяется стержень A500 диаметром 10–12 мм с шагом 150–200 мм. Сетка укладывается в два слоя с защитным слоем бетона не менее 30 мм, что гарантирует прочность и устойчивость конструкции к нагрузкам.
Заливка выполняется бетоном марки не ниже М300, с обязательным использованием вибратора для устранения воздушных пустот. Поверхность плиты тщательно выравнивается, поскольку она служит основанием для чистовой отделки пола внутри дома.

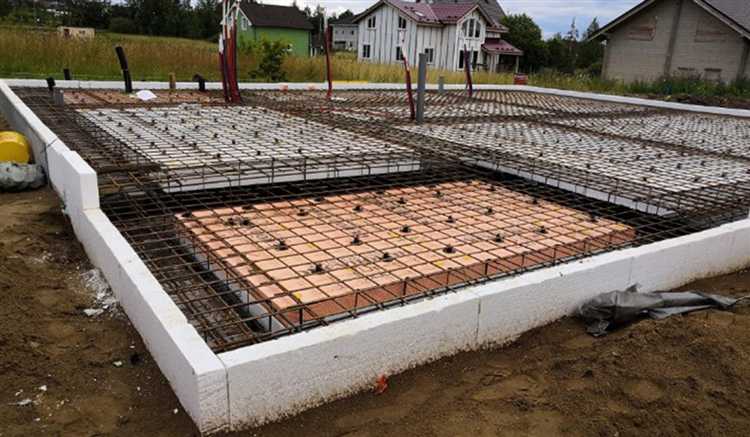

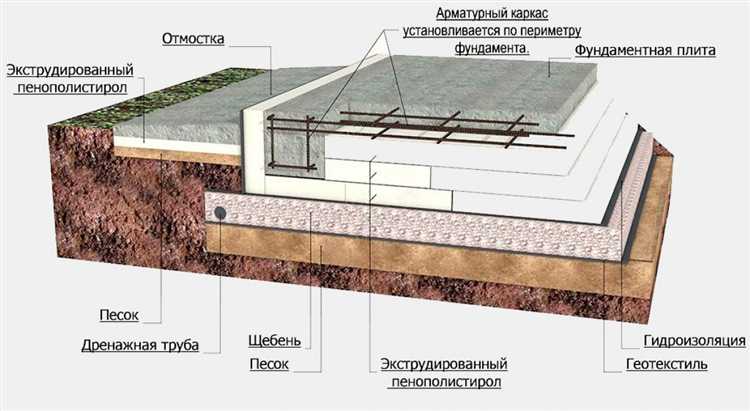

УШП в строительстве фундамента: что это такое
Толщина бетонной плиты УШП составляет от 200 до 300 мм, что обеспечивает равномерное распределение нагрузок и исключает точечное давление на грунт. Под плиту укладывается слой экструдированного пенополистирола (ЭППС) толщиной от 100 до 200 мм, предотвращающий промерзание грунта и теплопотери через основание.
Внутри конструкции монтируется система тёплого водяного пола, интегрированная в плиту. Трубы укладываются по схеме «улитка» или «змейка» с шагом 100–150 мм. Это позволяет равномерно прогревать всю поверхность пола при минимальных затратах энергии.
Гидроизоляция реализуется с помощью мембран и полимерных плёнок, укладываемых на уплотнённое основание до заливки. Это защищает конструкцию от капиллярной влаги и увеличивает срок службы плиты.
Перед устройством УШП обязательно проводится геологическое исследование участка. При высоком уровне грунтовых вод предусматривается дренажная система и подсыпка инертными материалами – щебнем фракции 20–40 мм и песком с обязательным послойным трамбованием.
Армирование выполняется в два слоя сеткой с ячейкой 200×200 мм из арматуры Ø10–12 мм, соединённой хомутами. Такое решение предотвращает растрескивание плиты при сезонных подвижках грунта.
УШП особенно эффективна в частном строительстве, где важна энергоэффективность, скорость монтажа и интеграция инженерных систем. Она снижает теплопотери на 30–40 % по сравнению с классическим ленточным фундаментом при прочих равных условиях.

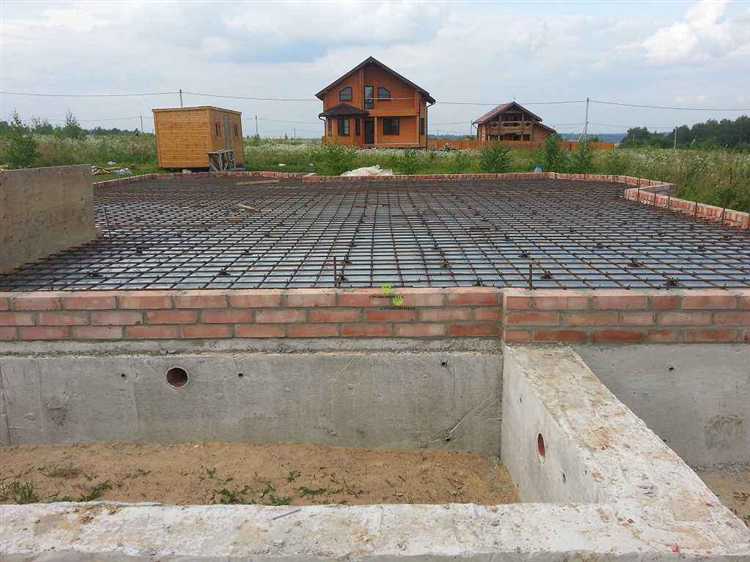

Как устроена утеплённая шведская плита: состав и конструкция
УШП представляет собой монолитную плиту с интегрированным утеплением и инженерными коммуникациями. Основу конструкции составляет бетонный монолит толщиной от 100 до 150 мм, уложенный по слою утеплителя из экструдированного пенополистирола (XPS) плотностью не менее 300 кг/м³.
Первый слой – песчаная подготовка с уплотнением, минимальная толщина 150 мм. Поверх укладывается щебёночная подушка фракции 20–40 мм, утрамбованная виброплитой. Затем укладываются два слоя XPS по 50 мм с перекрытием швов. Под наружные стены укладываются дополнительные ребра жесткости – бетонные ленты толщиной 200 мм и шириной до 300 мм, армированные арматурой A500 диаметром 12 мм.
Гидроизоляция обеспечивается ПВХ-мембраной или полиэтиленом толщиной от 200 мкм. Все коммуникации (канализация, водоснабжение, греющий кабель тёплого пола) прокладываются до заливки бетона. Армирование плиты осуществляется двумя сетками из арматуры диаметром 10 мм с шагом 200 мм, расположенными в верхней и нижней части слоя.
Бетон используется марки не ниже B25 с пластификаторами, обеспечивающими подвижность смеси (П3–П4). Заливка выполняется непрерывно с обязательным вибрированием. После набора прочности (7–10 суток) снимается опалубка и можно приступать к монтажу стен.
Утеплённые отмостки шириной от 600 мм выполняются из XPS и заливаются бетоном по армирующей сетке. Это предотвращает промерзание грунта и устраняет мостики холода.
Какие материалы используются при монтаже УШП
Для устройства утеплённой шведской плиты применяются пенополистирольные плиты плотностью не ниже 35 кг/м³. Обычно используют экструдированный пенополистирол (XPS) толщиной 200–300 мм: 100–150 мм под плитой и 100–150 мм по периметру в качестве теплоизоляционного слоя.
Бетон используется марки не ниже М300 с добавками, повышающими пластичность и морозостойкость. Оптимальный класс по прочности – B22,5 или B25. Заливка производится непрерывно, чтобы избежать холодных швов.
Арматура берётся класса A500C диаметром 12 мм для верхнего и нижнего поясов армирования. Шаг укладки – 200 мм в двух направлениях. Для фиксации используются пластиковые фиксаторы высотой 40–50 мм, обеспечивающие защитный слой.
В качестве труб водяного тёплого пола применяют сшитый полиэтилен PEX-a или PERT, диаметр – 16 мм, толщина стенки – 2 мм. Укладка – змейкой или улиткой с шагом 100–150 мм в зависимости от теплопотерь.
Для дренажной и ливневой систем используют гофрированные трубы диаметром 110–160 мм с перфорацией. Геотекстиль с плотностью 200–300 г/м² укладывается под дренаж для предотвращения заиливания.
Коммуникации (канализация, водопровод, электрика) прокладываются в ПНД трубах с защитой от механических повреждений. Рекомендуется предусматривать резервные каналы.
Подушка формируется из слоя щебня фракции 20–40 мм толщиной 100–150 мм и песка средней крупности слоем 100–200 мм с послойным трамбованием до коэффициента уплотнения не ниже 0,98.
Пошаговый процесс укладки УШП на участке
Разметка участка начинается с выноса осей будущего здания с использованием нивелира и теодолита. Фиксируются контуры фундамента и технологических зон. Допуск по отклонению – не более 10 мм.
Снимается плодородный слой почвы на глубину 300–400 мм. Основание выравнивается, уклон не должен превышать 2 см на всю площадь. Укладывается геотекстиль плотностью от 200 г/м², чтобы исключить смешивание песка с грунтом.
Песчаная подушка формируется послойно: по 100 мм с послойным трамбованием виброплитой. Общая толщина – 300–400 мм. Следующий слой – щебень фракции 20–40 мм, 150–200 мм с уплотнением до коэффициента 0,98.
Укладываются дренажные трубы с уклоном 1–2%, обсыпка щебнем, обмотка геотекстилем. Устанавливаются смотровые колодцы в углах или по периметру.
Монтируется пенополистирол высокой прочности (не менее 35 кг/м³) толщиной от 200 мм по периметру и 100–150 мм под плиту. Стыки проклеиваются, укладываются в шахматном порядке для исключения мостиков холода.
Формируется опалубка из влагостойкой фанеры или доски толщиной от 20 мм. Усиливается раскосами и распорками, проверяется геометрия по диагоналям.
Монтируется трубопровод системы водяного теплого пола. Диаметр трубы – 16 мм, шаг укладки – 100–200 мм в зависимости от тепловой нагрузки. Проверка герметичности под давлением не менее 4 бар.
Армирование выполняется в два слоя сеткой из арматуры A500C Ø12 мм с ячейкой 200×200 мм. Нижняя сетка устанавливается на пластиковые фиксаторы высотой 50 мм, верхняя – с зазором 50 мм от низа плиты. В местах высокой нагрузки добавляются усиливающие элементы.
Заливка бетона класса не ниже B25 производится непрерывно с помощью автобетононасоса. Толщина монолитной плиты – от 250 мм. Бетон уплотняется вибраторами, выравнивается по маякам. После заливки плита укрывается пленкой, выдерживается не менее 7 суток при температуре выше +5 °C.
Как подготовить грунт перед заливкой УШП
Подготовка грунта под утеплённую шведскую плиту требует точности и соблюдения технологии. Любые отклонения приводят к просадкам и деформациям плиты.
- Снимите растительный слой на глубину не менее 30 см или до плотного основания. Остатки корней и органики удаляются полностью.
- Организуйте дренаж. Если грунт глинистый или с высоким уровнем грунтовых вод, прокладываются дренажные трубы на глубине 30–40 см по периметру и под пятном застройки с уклоном не менее 1,5% к точке сброса.
- Выровняйте основание с помощью лазерного нивелира. Допустимые перепады по диагонали не более 2 см.
- Уложите геотекстиль плотностью от 200 г/м². Он предотвращает смешивание щебня с грунтом и усиливает основание.
- Засыпьте щебень фракцией 20–40 мм слоем 15–20 см. Уплотняйте виброплитой послойно, контролируя плотность. Проходите каждый участок не менее трёх раз.
- Нанесите слой песка (не менее 15 см) с обязательным послойным увлажнением и трамбовкой. Используйте среднезернистый песок без примесей глины.
- Проверьте уровень основания повторно. Максимальные отклонения – не более 1 см на 10 метров.
Перед укладкой утеплителя убедитесь, что поверхность плотная, сухая и ровная. Песчаная подушка – последний корректируемый слой перед началом монтажа инженерных коммуникаций и утеплителя.

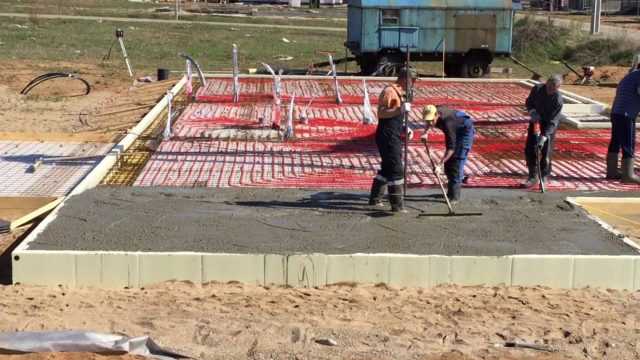

Требования к утеплению и гидроизоляции УШП
Утепленная шведская плита (УШП) требует строгого соблюдения технологических норм по тепло- и гидроизоляции для обеспечения долговечности и энергоэффективности фундамента.
- Утеплитель: используют экструдированный пенополистирол (ЭППС) с плотностью не ниже 35 кг/м³. Толщина слоя рассчитывается исходя из климатической зоны, но не менее 100 мм. В холодных регионах – до 150–200 мм.
- Расположение утеплителя: теплоизоляция укладывается по периметру плиты и под ней, что предотвращает промерзание грунта под фундаментом и минимизирует теплопотери через основание.
- Гидроизоляция: обязательна для защиты утеплителя и бетонной плиты от влаги. Используется мембрана с классом паропроницаемости не менее Sd 0,1 м для предотвращения накопления конденсата.
- Гидроизоляционный материал: рулонные материалы (ПВХ-мембраны, битумно-полимерные пленки) или проникающие составы, наносимые на бетон после заливки.
- Стыки и сопряжения: гидроизоляционные слои должны иметь непрерывность, выполняется проклейка и сварка стыков мембран, а утеплитель плотно подгоняется без зазоров и пустот.
- Защита утеплителя: поверх утеплителя укладывают слой геотекстиля или гидроизоляционной пленки для предотвращения механических повреждений при обратной засыпке.
- Вентиляционные зазоры: устраиваются при необходимости, чтобы исключить застой влаги и обеспечить испарение конденсата, особенно в регионах с повышенной влажностью.
- Контроль качества: обязательны визуальный осмотр и тестирование герметичности гидроизоляции до заливки бетона. Нарушения целостности могут привести к снижению изоляционных свойств и повреждению конструкции.
Какие коммуникации можно интегрировать в УШП
Водоснабжение и канализация. В фундамент с УШП закладывают полиэтиленовые трубы для холодной и горячей воды диаметром от 20 до 32 мм. Для канализации используют трубы ПВХ диаметром от 110 мм, при этом уклон прокладки должен соответствовать нормам СНиП – не менее 2%. Все коммуникации размещают с учетом утеплителя и гидроизоляции, чтобы избежать промерзания и коррозии.
Электроснабжение. В плиту интегрируют гофротрубы или металлические трубы для электрических кабелей с сечением от 2,5 мм² до 10 мм² в зависимости от нагрузки. Разводка обычно предусматривает розетки, освещение и системы управления отоплением. Обязательно применение гофры с защитой от механических повреждений и соблюдение минимальных расстояний до арматуры.
Отопление. В систему УШП включают контуры теплого пола из сшитого полиэтилена диаметром 16–20 мм. Трубы укладываются в бетонную плиту с шагом 100–200 мм, что обеспечивает равномерный прогрев основания. Коллекторы и запорная арматура размещаются в удобных местах, чтобы обеспечить доступ для обслуживания.
Вентиляция и кондиционирование. В плиту можно встроить каналы для подачи воздуха сечением от 100х100 мм, выполненные из жесткого пластика или металла. Такие каналы позволяют минимизировать потери тепла и обеспечивают скрытую прокладку систем вентиляции.
Слаботочные системы. Для охранных сигнализаций, интернета и видеонаблюдения прокладывают отдельные гофрированные трубы диаметром 16–25 мм. Кабели размещают в отдалении от силовых для исключения помех и обеспечивают герметичность вводов через плиту.
Важно учитывать теплоизоляционные свойства УШП при выборе материалов и глубину заложения коммуникаций, чтобы исключить риски замерзания и механических повреждений.
Частые ошибки при устройстве УШП и как их избежать
Неправильный выбор грунта и недостаточная его подготовка. УШП требуют устойчивого и однородного основания. Перед заливкой необходимо провести геотехническое исследование и убрать органику, рыхлые и пучинистые слои. Рекомендуется утрамбовать песчаную подсыпку с влажностью 5–8 % до плотности не менее 0,95.
Ошибки в проектировании толщины и состава утеплителя. Толщина ППУ должна рассчитываться исходя из климатических условий и теплопотерь здания. Слишком тонкий слой снижает эффективность, а излишне толстый – увеличивает нагрузку и стоимость. Используйте технические стандарты СНиП и СНиП 23-02-2003 для корректного расчёта.
Нарушение технологии монтажа теплоизоляции. Плиты утеплителя должны укладываться без зазоров и разрывов, с обязательным соблюдением плотного прилегания к арматуре. Промыть и очистить поверхность перед укладкой ППУ, чтобы избежать пустот и мостиков холода.
Отсутствие качественной гидроизоляции. УШП подвержены воздействию влаги из грунта. Использование битумной или мембранной гидроизоляции обязательно. Проверьте целостность покрытия перед заливкой бетона, особенно в местах стыков и углов.
Недостаточное армирование плиты. Арматурный каркас должен соответствовать проектным требованиям по диаметру и шагу вязки. Перекрытия и узлы крепления обязаны выдерживать расчетные нагрузки без деформаций.
Заливка бетона без контроля температурного режима. При низких температурах необходимо применять противоморозные добавки и укрытия. Высокая влажность и резкие перепады могут привести к растрескиванию плиты и снижению прочности.
Соблюдение этих рекомендаций значительно снижает риск дефектов и обеспечивает долговечность УШП.
Когда УШП подходит, а когда нет: сравнение с другими типами фундаментов
УШП (Утеплённая шведская плита) оптимальна для участков с высоким уровнем грунтовых вод и слабонесущими грунтами. Она объединяет функции фундамента и утепления, снижая теплопотери и устраняя риск промерзания основания. В регионах с холодным климатом и значительной глубиной промерзания УШП обеспечивает экономию на отоплении до 30% по сравнению с традиционными ленточными или свайными фундаментами.
В отличие от ленточного фундамента, УШП требует меньших земляных работ и позволяет существенно ускорить монтаж – от 5 до 7 дней против 2–3 недель. При этом нагрузка распределяется равномерно, что снижает вероятность трещинообразования в конструкции здания. Однако УШП не подходит для участков с сильно пучинистыми глинами без дополнительного дренажа и усиленного армирования, так как возможны деформации из-за давления грунта.
Свайный фундамент лучше применять на участках с очень низкой несущей способностью грунта и в случае необходимости строительства на наклонных рельефах или с большой глубиной залегания твёрдых слоев. Он требует значительных затрат на монтаж и не обеспечивает утепления, что при отрицательных температурах увеличивает риск промерзания подвальных помещений и основания.
Монолитная плита без утепления дешевле в материале, но уступает УШП по энергоэффективности и долговечности. При использовании обычной монолитной плиты требуется дополнительное утепление стен и пола для предотвращения теплопотерь. УШП позволяет объединить фундамент и теплоизоляцию в одном слое, уменьшая общие расходы на строительство и эксплуатацию.
Итог: УШП целесообразна при строительстве в климатических зонах с морозными зимами, на слабых и влажных грунтах с уровнем грунтовых вод до 1,5 м. При сложных геологических условиях с глубоким промерзанием, сильной пучинистостью или сложным рельефом стоит рассмотреть сваи или комбинированные решения. Для теплого климата и прочных грунтов традиционные ленточные или монолитные фундаменты остаются экономичнее и проще в реализации.
Вопрос-ответ:
Что такое УШП и в чем особенности его применения при строительстве фундамента?
УШП — это утепленная шведская плита, представляющая собой монолитный фундамент с интегрированным слоем утеплителя и системой теплого пола. Такой фундамент одновременно служит основанием дома и обеспечивает термоизоляцию, что позволяет экономить на отоплении и защищает конструкцию от промерзания грунта. Его конструкция включает бетонную плиту, пенополистирол или пеноплекс для теплоизоляции и армирующую сетку. Использование УШП актуально в климатических зонах с холодными зимами.
Какие преимущества имеет утепленная шведская плита по сравнению с традиционными видами фундаментов?
Одно из главных достоинств УШП — это сочетание несущей способности и теплоизоляции в одном элементе. Такой фундамент предотвращает промерзание основания и минимизирует теплопотери через пол. Это позволяет не использовать дополнительные утеплители в подпольном пространстве. Кроме того, монтаж УШП обычно занимает меньше времени, чем возведение ленточного или свайного фундамента, а также сокращает объем земляных работ. Еще одно преимущество — возможность организовать теплый пол прямо в фундаменте, что положительно сказывается на микроклимате в доме.
Какие типы грунтов подходят для установки УШП и есть ли ограничения по выбору участка?
УШП хорошо подходит для большинства типов грунтов, включая песчаные и супесчаные. Благодаря равномерному распределению нагрузки и теплоизоляции, такой фундамент снижает риск деформаций и пучения грунта. Однако на сильно пучинистых или насыщенных водой почвах перед монтажом рекомендуется провести дополнительные мероприятия — например, улучшение дренажа и устройство песчаной подушки. Важно также учитывать уровень залегания грунтовых вод, поскольку высокая влажность может повлиять на долговечность конструкции, если не обеспечить гидроизоляцию.
Какой порядок работ и материалы используются при устройстве утепленной шведской плиты?
Первым этапом является подготовка основания: выемка грунта до проектной глубины, уплотнение и устройство песчаной подушки. Затем укладывается слой утеплителя, чаще всего из экструдированного пенополистирола, который обладает высокой прочностью и водонепроницаемостью. Далее монтируют армирующую сетку и прокладывают трубы теплого пола, если предусмотрено. После этого заливается бетонная плита с соблюдением технологий для предотвращения трещин и усадки. После застывания бетона выполняется гидроизоляция и дополнительные отделочные работы. Качество материалов и строгое соблюдение технологии влияют на надежность и срок службы УШП.
