Трещины в глине возникают чаще всего на этапе сушки и свидетельствуют о нарушении технологического процесса. Основная причина – неравномерное испарение влаги, особенно в местах разной толщины. Чтобы избежать этого, необходимо заранее планировать форму изделия и следить за однородностью стенок – допустимое отклонение по толщине не должно превышать 2–3 мм.
Глина с избыточным содержанием воды усаживается сильнее и дольше, что тоже увеличивает риск растрескивания. При подготовке массы следите, чтобы влажность не превышала 20%. Если используете покупную глину, храните её герметично и периодически перемешивайте, особенно если она долго лежала. При работе с самодельной массой важно тщательно вымешивать глину, чтобы избежать воздушных включений, которые могут вызвать внутренние напряжения при сушке.
Сушка – ключевой этап. Нельзя сушить изделие на батарее, под прямыми солнечными лучами или в сквозняке. Лучше обернуть готовую форму полиэтиленом с небольшим отверстием и оставить на несколько дней в помещении с температурой 18–22°C. Чем толще изделие, тем дольше сушка. Для крупной формы это может занять до 10–14 дней.
Если изделие уже начало трескаться на стадии сырца, его можно попытаться восстановить, смочив повреждённый участок водой и втирая туда мягкую шликерную массу из той же глины. Но это временная мера: если нарушена структура сушки или допущена ошибка в составе массы, трещина может проявиться снова.
Выбор подходящей глины для конкретного изделия
Трещины часто возникают из-за несоответствия типа глины характеру изделия. Для тонкостенных предметов, таких как кружки или декоративные тарелки, рекомендуется использовать глину с мелкодисперсной фракцией и высокой пластичностью – например, фарфор или каолиновую массу. Эти глины легко формуются и равномерно высыхают, снижая риск внутренних напряжений.
Для скульптур и крупных форм предпочтительна шамотная глина с добавлением огнеупорного заполнителя. Шамот (обожжённая дроблёная глина) снижает усадку и повышает термостойкость. При толщине стенок более 1 см наличие шамота в массе обязательно – иначе глина при сушке растрескается изнутри.
Для посуды, предназначенной для пищевого использования, следует выбирать глины с низким содержанием примесей железа и органики. Беложгущиеся массы дают стабильный результат при высокотемпературном обжиге (1200–1300°C) и хорошо сочетаются с глазурями.
Никогда не используйте одну и ту же массу для разных типов изделий без тестирования. Например, глина, хорошо ведущая себя в плитке, может пойти трещинами при формовке в технике ленты или скалки.
Перед началом работы проверьте: указана ли производителем температура обжига, содержит ли масса шамот, какова усадка при сушке. Несоответствие этих параметров вашему изделию почти гарантирует появление трещин.
Как правильно увлажнять глину перед лепкой
Недостаточная влажность – одна из главных причин появления трещин при сушке. Глину необходимо довести до пластичного состояния, при котором она легко формуется, но не прилипает к рукам и не теряет форму. Увлажнение проводится постепенно, с контролем консистенции на каждом этапе.
Если глина пересушена, её нужно разломать на куски толщиной не более 3 см, сложить в герметичный контейнер и равномерно сбрызнуть водой из пульверизатора. Через 12 часов проверить: если куски мягче, но ещё не готовы к лепке, процедуру повторить. Полное восстановление может занять 24–48 часов.
Для равномерного увлажнения свежей, но недостаточно мягкой глины используется способ «тряпичной выдержки». Куски глины заворачиваются во влажную, но не мокрую хлопчатобумажную ткань и оставляются на 6–12 часов в герметичном пакете. При необходимости добавляют несколько капель воды внутрь ткани, но избегают переувлажнения – это приведёт к разжижению массы и потере структуры.
Если глина слишком мягкая, её раскатывают пластом 2–3 см и оставляют на гипсовой плите на 1–3 часа, чтобы лишняя влага впиталась. Время контролируется визуально: как только глина перестаёт блестеть и становится слегка матовой, её убирают с гипса и замешивают.

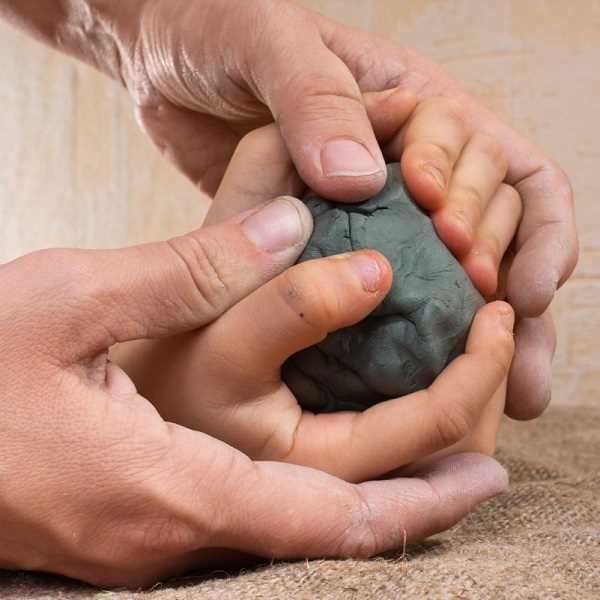

Перед началом лепки вся масса тщательно вымешивается до однородности. При этом воздух должен быть полностью удалён. Любые остатки пересушенных участков перерабатываются отдельно, чтобы не создавать внутренних напряжений в изделии.
Почему важно равномерное распределение толщины стенок
Неравномерная толщина стенок вызывает внутреннее напряжение в процессе сушки и обжига. Тонкие участки теряют влагу быстрее, утолщённые – дольше остаются сырыми. Это создаёт перепад влажности, из-за которого глина деформируется и трескается.
Разница в толщине более чем на 3–4 мм между участками изделия значительно увеличивает риск образования трещин. Особенно уязвимы переходы от тонкого к толстому – например, в местах крепления ручек или на дне чаши. Именно там чаще всего возникают скрытые дефекты, которые проявляются уже после обжига.
Оптимальная толщина для большинства утилитарных изделий – от 5 до 8 мм. Если нужно создать рельеф или усиленные зоны, следует делать плавные переходы, избегая резких перепадов. Для этого удобно использовать шаблоны, обтачку или калибровку по гончарному кругу.
При ручной лепке полезно регулярно срезать излишки глины и сравнивать толщину стенки по всей окружности. Хороший способ контроля – подсветка изделия с внутренней стороны: свет быстрее проходит через тонкие участки, указывая на дисбаланс.
При сушке изделия с разной толщиной лучше использовать замедленные методы: закрывать влажной тканью, переворачивать, сушить в несколько этапов. Это даёт возможность влаге равномерно покинуть изделие без критических напряжений.
Контроль скорости сушки изделия
Резкое испарение влаги вызывает внутреннее напряжение в глине, что приводит к трещинам. Чтобы этого избежать, необходимо равномерно снижать влажность во всем объёме изделия. На практике это достигается регулировкой микроклимата в помещении и созданием условий, ограничивающих контакт изделия с воздухом.
Оптимальная температура в помещении – 18–22 °C при влажности 60–70 %. Сквозняки и прямой солнечный свет исключаются. Если изделие тонкостенное, его накрывают пленкой или тканью, замедляя испарение. При этом важно регулярно проверять состояние поверхности – если она становится сухой, а внутренняя часть ещё влажная, необходимо увеличить укрытие или перенести изделие в более влажную зону.
Для крупных изделий сушку делят на этапы. Первые сутки глина должна оставаться под плотным укрытием. Далее укрытие приоткрывается поэтапно – сначала на 1–2 часа в день, затем постепенно увеличивается интервал. Такая схема помогает выровнять скорость потери влаги в толще материала.
Неравномерная толщина стенок требует дополнительного внимания. Толстые участки можно предварительно просушивать дольше, накрыв остальные части влажной тканью. Этот метод позволяет выровнять влажность по всему изделию до начала активной сушки.
Как и зачем прикрывать изделие в процессе сушки
Используют полиэтиленовую плёнку, хлопчатобумажную ткань или бумагу. Плёнка подходит для первых двух суток: её loosely укладывают поверх изделия, не прижимая. Это создаёт парниковый эффект и даёт возможность влаге равномерно выходить из массы. После 1–2 дней плёнку приоткрывают или заменяют тканью, которая замедляет, но не полностью блокирует испарение.
Особенно важно прикрывать участки разной толщины: тонкие края, ручки, выступающие элементы. Их высыхание нужно выравнивать по темпу с более массивными частями. Если этого не сделать, тонкие детали высохнут быстрее, начнут сжиматься и вызовут внутреннее напряжение, приводящее к растрескиванию.
Не стоит сушить на сквозняке или под прямыми солнечными лучами. Даже прикрытое изделие в таких условиях может треснуть. Лучше сушить при комнатной температуре, в проветриваемом, но защищённом от потоков воздуха месте.
Прикрытие – простой способ взять под контроль процесс высыхания. Это особенно важно при работе с глиной, содержащей шамот или грубую фракцию, так как такие массы чувствительны к перепадам влажности. Грамотно подобранный материал и режим прикрытия снижают риск брака почти до нуля.
Соединение деталей: подготовка и методы сцепления
Перед соединением деталей из глины необходимо тщательно подготовить поверхности. Их нужно сделать шероховатыми, чтобы обеспечить лучшее сцепление. Для этого используют насечку – мелкие царапины, выполненные острым инструментом.
Обязательно увлажните обе поверхности водой или жидкой глиной (сллипом), чтобы избежать образования сухого слоя и улучшить контакт.
- Насечка: выполняется в виде пересекающихся линий глубиной около 2-3 мм. Применяется на краях, которые будут соединяться.
- Слип: готовится из того же вида глины, что и основные детали, путем размешивания глины с водой до состояния жидкой сметаны. Наносится тонким слоем на обе скрепляемые поверхности.
- Плотное прижатие: детали соединяют, плотно прижимая друг к другу, чтобы удалить воздух и обеспечить прочное сцепление.
Для соединения тонких и изогнутых частей применяют метод «внахлест»: края деталей накладываются друг на друга, что снижает риск трещин при высыхании и увеличивает прочность шва.
Избегайте склеивания глиняных деталей в сухом состоянии – это повышает риск образования микротрещин. Работу проводят при влажности глины около 20-30%, когда материал ещё податлив, но не жидкий.
- Обработайте края насечкой.
- Нанесите слип на обе поверхности.
- Соедините детали, плотно прижимая их друг к другу.
- Разгладьте шов влажным пальцем или мягкой кистью для удаления излишков слипа и выравнивания поверхности.
- Оставьте изделие сохнуть в тени при стабильной температуре для равномерного высыхания шва.
Ошибки при сушке на батарее и под солнцем
При сушке на батарее температура поверхности глины может достигать 40–50 °C, что в несколько раз выше оптимальной для равномерного высыхания (20–25 °C). Из-за этого верхний слой теряет влагу в 3–5 раз быстрее, чем глубинные слои. Особенно уязвимы изделия толщиной более 1,5 см – на таких деталях трещины появляются уже через 2–3 часа интенсивной сушки.
Под солнцем основной фактор риска – неравномерное нагревание. Солнечные лучи нагревают одну сторону, в то время как противоположная остаётся прохладной и влажной. Разница температуры между слоями может превышать 15 °C, что ускоряет образование микротрещин и, при дальнейшей сушке, их рост.
Рекомендации:
– Никогда не ставьте изделия непосредственно на батарею или под прямые солнечные лучи. Используйте место с притоком воздуха при температуре 20–25 °C.
– Для ускорения сушки применяйте равномерное проветривание, избегая сквозняков и перепадов температуры.
– При необходимости ускорить процесс сушку, используйте специальные сушильные шкафы с контролируемой температурой и влажностью.
– Толстостенные изделия сушите постепенно: сначала на тени и при комнатной температуре не менее суток, затем переходите к более тёплым условиям, чтобы исключить резкое испарение.
Когда и как проводить бисквитный обжиг, чтобы избежать трещин
Бисквитный обжиг проводят после полного высыхания глиняного изделия, но перед глазуровкой. Основная цель – закрепить форму и повысить прочность, минимизируя риск появления трещин.
- Состояние изделия: глина должна быть сухой «до косточки» – без видимой влаги, но не пересушенной до хрупкости. Проверка на сухость: легкий постукивающий звук при касании.
- Температурный режим: начальная температура – 100–150 °С, с постепенным подъемом не более чем на 100 °С в час. Резкие скачки приводят к внутренним напряжениям и трещинам.
- Максимальная температура бисквита: для большинства глин это 900–1000 °С. Выше этого уровня глина начинает изменять структуру, что повышает риск деформаций.
- Время выдержки: при достижении максимальной температуры выдерживайте изделие 30–60 минут для равномерного прогрева.
- Охлаждение: должно быть медленным и контролируемым – снижайте температуру не быстрее 100 °С в час, чтобы избежать термических напряжений.
Перед обжигом проверяйте изделие на наличие микротрещин и исправляйте их, иначе дефекты могут расшириться в печи. Для глин с высоким содержанием воды или органики допускается предварительный «подсушивающий» обжиг при 200–300 °С с длительной выдержкой.
Вопрос-ответ:
Почему на глине появляются трещины после сушки, и как этого избежать?
Трещины возникают из-за неравномерного высыхания и внутреннего напряжения, которое формируется в глине при испарении влаги. Чтобы снизить риск, следует равномерно увлажнять глину перед началом работы, а затем сушить изделия медленно и в защищённом от сквозняков месте. Также важно не делать слишком толстые или слишком тонкие участки, так как разная толщина приводит к разному темпу высыхания и появлению напряжений.
Можно ли исправить трещины, которые уже появились на изделии из глины?
Небольшие трещины можно аккуратно заполнить свежей глиной или специальной шликерной смесью (разведённой глиной). После этого участок нужно сгладить и дать изделию высохнуть постепенно. Если трещины глубокие или многочисленные, изделие может стать хрупким, и ремонт будет малоэффективен. В таком случае лучше пересмотреть технологию изготовления и условия сушки.
Как влияет состав глины на появление трещин при сушке?
Глины с разным содержанием песка, глинистых частиц и примесей ведут себя по-разному. Например, глина с большим количеством песка лучше противостоит усадке и трещинам, так как песок уменьшает сжатие материала при высыхании. Если глина слишком пластичная и однородная, риск трещин выше. Для работы лучше выбирать смесь, подходящую для вашей техники и толщины изделий.
Какие ошибки при работе с глиной чаще всего приводят к появлению трещин?
Основные ошибки — это резкое изменение влажности, неправильное формирование изделия и недостаточное уплотнение глины. Например, если работа идёт на пересушенной или, наоборот, слишком влажной глине, материал теряет однородность. Неровности по толщине и слабая склейка слоёв также создают внутренние напряжения. Ещё одна частая причина — слишком быстрый процесс сушки, особенно на открытом воздухе или под прямыми солнечными лучами.
Загрузка...
