Фундамент из бетонных или керамзитобетонных блоков подходит для строительства одноэтажных домов, бань, гаражей и хозяйственных построек на стабильных грунтах с низким уровнем грунтовых вод. Этот тип фундамента позволяет сократить сроки работ, а монтаж возможен без применения тяжелой техники при условии использования блоков малого формата.
Перед началом укладки необходимо выполнить разметку участка с привязкой к осям постройки. Ширина траншеи должна быть на 100–150 мм больше ширины блоков. Глубина зависит от уровня промерзания и типа грунта, но как правило составляет от 60 до 100 см. На дно засыпается песчано-гравийная подушка толщиной не менее 20 см с послойным уплотнением.
Блоки укладываются на цементно-песчаный раствор марки М100, толщина шва – не более 10 мм. Первый ряд контролируется по уровню и диагоналям, поскольку от его точности зависит прочность всей конструкции. Блоки следует располагать со смещением швов (вразбежку), аналогично кирпичной кладке. Для перевязки используют доборные элементы или обрезку целых блоков с соблюдением вертикали.
На верхний ряд укладывается армирующий пояс из двух продольных стержней диаметром 10–12 мм, обвязанных хомутами через каждые 400 мм. Армирование фиксируется в опалубке и заливается бетоном марки не ниже М200. Это необходимо для равномерного распределения нагрузки и увеличения жесткости основания.
До начала дальнейших строительных работ фундамент должен набрать прочность – минимально 7 суток при температуре выше +15°C. Поверхность блоков защищается гидроизоляцией, в качестве которой подходит битумная мастика и рулонный материал в два слоя с напуском на стены не менее 150 мм.
Подготовка участка: разметка и выемка грунта под блоки
Разметка выполняется после очистки участка от растительности и мусора. Используются деревянные колышки и капроновый шнур. Колышки вбиваются в углах будущего фундамента. Диагонали и противоположные стороны проверяются рулеткой – допускается расхождение не более 5 мм. Уровень выставляется по гидроуровню или лазерному нивелиру, чтобы исключить уклон. Ширина разметки должна учитывать толщину стен, зазор под гидроизоляцию и запас по 10–15 см для удобства монтажа.
Выемка грунта производится вручную или с применением малогабаритной техники. Глубина зависит от уровня промерзания в регионе, но не менее 40 см. Для блоков типа ФБС или пеноблоков оптимальна траншея глубиной 60–80 см. Если грунт рыхлый или пучинистый, дно укрепляется песчаной подушкой толщиной 20–30 см с послойным уплотнением трамбовкой через каждые 10 см. Уровень дна траншеи проверяется по нивелиру, перепад не должен превышать 1 см на 5 м.
Отведение воды обеспечивается уклоном траншей на 1–2° в сторону дренажного колодца или канавы. В зонах с высоким уровнем грунтовых вод обязательна установка дренажной трубы ниже уровня подошвы фундамента. Промежуточный контроль разметки и глубины траншей осуществляется после каждого этапа работ. Перекапывание и доработка «на глаз» недопустимы.
Определение глубины и ширины траншеи под тип грунта
Размеры траншеи под фундамент напрямую зависят от несущей способности грунта, глубины промерзания и конструкции здания. Глубина должна обеспечивать устойчивость основания и исключать подвижки из-за сезонных колебаний влажности и температуры.
Для глинистых и суглинистых почв глубина заложения траншеи должна быть не менее 1,2 м, так как эти грунты подвержены пучению. В песчаных грунтах допускается уменьшение глубины до 0,9 м при условии отсутствия грунтовых вод выше уровня заложения. На скальных грунтах траншею копают только для выравнивания площадки, глубина – от 0,4 м.
Ширина траншеи зависит от толщины кладки фундамента и запаса для рабочего пространства. Для стен толщиной до 40 см ширина траншеи должна быть не менее 60 см. При толщине кладки до 60 см – не менее 80 см. Это обеспечивает достаточное пространство для укладки блоков и последующего монтажа гидроизоляции.
Если грунт сыпучий, например, пылеватые пески или супеси, следует увеличить ширину траншеи на 10–20 см, чтобы предотвратить осыпание стенок и облегчить установку опалубки или временного крепления.
При высоком уровне грунтовых вод глубину траншеи корректируют по уровню водоотведения и необходимости устройства подушки из песка и щебня, толщиной не менее 30 см. В этом случае полезно использовать дренажную систему вдоль подошвы фундамента.
Устройство песчано-гравийной подушки с трамбовкой
Подушка под фундамент изготавливается из слоя песка и слоя гравия с обязательной послойной трамбовкой. Общая толщина подушки – 30–40 см, при этом нижний слой – песок, верхний – гравий. Используется карьерный песок средней крупности без глины и мусора, гравий – фракцией 20–40 мм.
Подготовка начинается с выемки грунта на проектную глубину с учётом толщины подушки. Дно выравнивается и проверяется по уровню. Насыпается песок слоем 15–20 см, равномерно распределяется по площади и проливается водой до состояния лёгкой влажности. Затем производится трамбовка виброплитой не менее двух проходов по каждой полосе. После уплотнения слой должен уменьшиться на 20–25%.
Следующим этапом укладывается гравий слоем 15–20 см. Камни распределяются без образования полостей. Поверхность выравнивается граблями или лопатой. Гравий также уплотняется виброплитой – минимум два прохода по всей площади. Проверка плотности – отсутствие следов обуви при ходьбе и характерный звонкий звук при постукивании металлическим прутом.
После завершения укладки и уплотнения подушки производится контроль уровнем. Допустимое отклонение по высоте – не более 1 см на 2 метра. При необходимости неровности устраняются досыпкой и повторной трамбовкой. На готовую подушку можно укладывать гидроизоляцию и приступать к монтажу блоков фундамента.
Монтаж опалубки и армирование основания под блоки
Опалубку устанавливают строго по разметке с учётом проектной ширины фундамента. Для стеновой опалубки используют доски толщиной не менее 40 мм или ламинированную фанеру толщиной 18–21 мм. Щиты усиливаются поперечными брусками с шагом не более 500 мм. Наружную часть фиксируют распорками и подкосами, исключающими смещение при заливке бетона.
Высота опалубки выбирается с запасом не менее 50 мм от уровня заливки, чтобы избежать перелива смеси. Внутреннюю поверхность предварительно смачивают или обрабатывают смазкой, чтобы облегчить демонтаж.
Армирование начинают с укладки нижнего пояса: два продольных стержня диаметром 12 мм на бетонных подставках (не менее 40 мм от дна траншеи). Поперечные хомуты (Ø8 мм) устанавливают с шагом 300 мм. Верхний пояс аналогичен нижнему и связан вертикальными перемычками из арматуры Ø10 мм, размещёнными через 500 мм.
Все соединения выполняются вязальной проволокой. Сварка запрещена из-за риска ослабления конструкции. Арматурный каркас не должен касаться опалубки – минимальный защитный слой бетона составляет 40 мм.
На углах и примыканиях стержни загибают, обеспечивая нахлёст не менее 500 мм. Перед заливкой проверяют геометрию, уровень верхнего пояса и надёжность фиксации всех элементов.

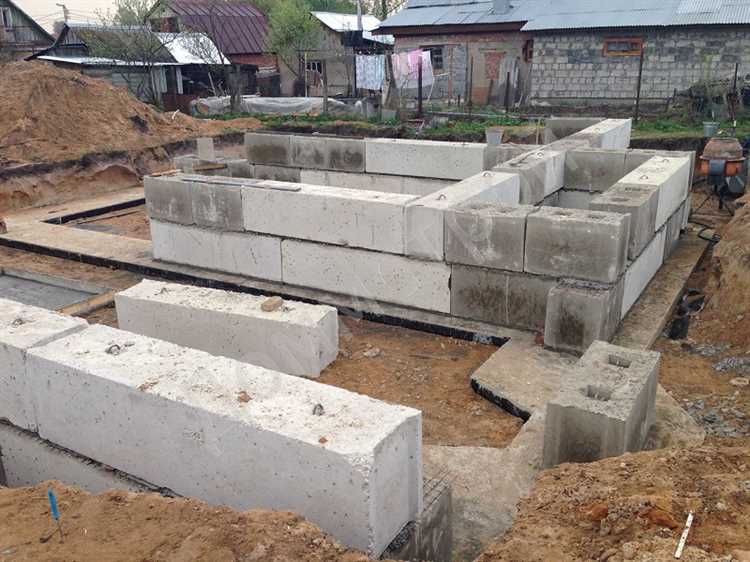

Укладка первого ряда блоков с проверкой уровня и углов
Перед началом кладки необходимо обеспечить идеально ровную поверхность цоколя или подготовленной подушки. Любое отклонение приведёт к деформации последующих рядов и увеличит расход кладочного раствора.
- Натяните шнур-причалку по наружному краю будущей кладки, зафиксировав его строго по уровню на всех углах фундамента.
- Первый блок укладывается в самый высокий угол основания. Это будет точка отсчёта по горизонтали и высоте.
- На раствор укладывается блок, выравнивается по горизонту с помощью уровня не менее 60 см. Проверка проводится в двух направлениях: вдоль и поперёк блока.
- После установки первого блока укладываются блоки по углам фундамента. Каждый выравнивается отдельно, строго по уровню и подгоняется по шнуру.
- Контроль углов выполняется металлическим угольником 90° и замером диагоналей между угловыми блоками. Разница не должна превышать 5 мм.
- Промежуточные блоки укладываются между угловыми, ориентируясь на шнур и контролируя уровень каждого элемента. Допустимое отклонение по горизонту – не более 2 мм на блок.
- Швы заполняются раствором полностью, без пустот. Толщина шва – от 10 до 12 мм. Излишки удаляются сразу, до затвердевания.
После завершения ряда выполняется финальная проверка уровня по всей длине стен. Выявленные перепады устраняются механически: корректировка положением блока или зачисткой раствора.
Заполнение швов между блоками цементным раствором
Для прочного соединения строительных блоков применяют цементный раствор марки не ниже М100. Оптимальное соотношение компонентов: 1 часть цемента (М400) на 3 части просеянного песка. Воду добавляют порционно до достижения пластичной, но не растекающейся консистенции. Готовый раствор следует использовать в течение 1,5–2 часов.
Перед началом работ блоки очищают от пыли и увлажняют, чтобы предотвратить быстрое обезвоживание раствора. Швы заполняются по всей толщине, без пустот. Для горизонтальных швов толщина слоя должна быть 10–12 мм, вертикальных – не более 10 мм. Избыток раствора сразу удаляется кельмой, не дожидаясь схватывания.
Раствор наносят с помощью мастерка или кельмы. Блок укладывается с лёгким постукиванием резиновой киянкой до достижения проектного уровня. Контроль вертикальности и горизонтали осуществляется уровнем или правилом после каждого ряда. При температуре ниже +5 °C раствор необходимо готовить с противоморозными добавками, а поверхность блоков утеплять после укладки.
Работу следует вести непрерывно, чтобы избежать пересыхания раствора на стыках. При перерывах более 2 часов поверхность шва смачивают водой перед возобновлением кладки. Полное затвердевание раствора наступает через 28 суток, но основные нагрузки допускаются уже через 7 дней при нормальных условиях твердения.

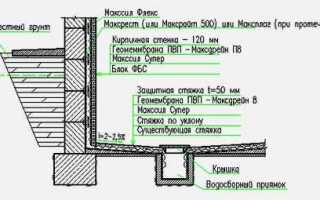

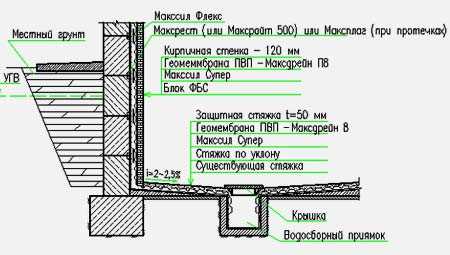

Гидроизоляция фундамента и обратная засыпка траншеи
После завершения кладки блоков поверхность фундамента необходимо очистить от пыли и остатков раствора. Гидроизоляцию выполняют только по сухому основанию при температуре не ниже +5 °C.
Рулонная гидроизоляция применяется чаще всего. Используют материалы на битумной или битумно-полимерной основе с армирующей прослойкой. Полотна укладывают в два слоя с нахлёстом не менее 10 см, проклеивая швы газовой горелкой. Особое внимание уделяется углам и сопряжениям, где дополнительно монтируются усиливающие ленты.
Обмазочная гидроизоляция подходит для ленточных фундаментов в зонах с умеренным уровнем грунтовых вод. Наносят мастику шпателем или кистью в два слоя с интервалом 4–6 часов. Первый слой – вертикальный, второй – горизонтальный. Слой должен перекрывать фундамент минимум на 20 см выше уровня грунта.
Дренажный слой из геотекстиля и профилированной мембраны защищает гидроизоляцию от повреждений при засыпке. Мембрану укладывают выступами наружу, фиксируя механическим способом к фундаменту.
Обратную засыпку начинают после полного высыхания гидроизоляционного покрытия. Используют непучинистый грунт – песок или щебень с фракцией до 20 мм. Засыпку ведут слоями по 20–30 см с обязательным послойным трамбованием. Первый слой укладывают вручную, без использования тяжёлой техники, чтобы не повредить изоляцию.
Финальный уровень обратной засыпки должен быть на 10–15 см ниже проектной отметки для последующего устройства отмостки. При высоком уровне грунтовых вод засыпку сочетают с монтажом дренажной трубы на уровне подошвы фундамента.
Вопрос-ответ:
Какие строительные блоки лучше выбрать для фундамента и почему?
Для фундамента обычно используют плотные и прочные блоки, такие как бетонные или силикатные. Они обладают высокой несущей способностью и устойчивостью к влаге, что важно для долговечности основания. Кроме того, бетонные блоки легко обрабатываются и позволяют создать ровную поверхность для дальнейших этапов строительства.
Какие этапы необходимо пройти для правильного монтажа фундамента из блоков?
Сначала выполняется разметка участка и подготовка основания — снимается верхний слой почвы, проводится выравнивание. Затем устраивается подушка из песка и щебня, которая обеспечивает дренаж и равномерное распределение нагрузки. После этого блоки укладываются в несколько рядов, каждый из которых тщательно выравнивается и фиксируется раствором. Особое внимание уделяется проверке горизонтальности и вертикальности конструкции, чтобы фундамент был прочным и устойчивым.
Как правильно подготовить раствор для кладки блоков на фундамент?
Для кладки используют цементно-песчаный раствор средней густоты. Обычно пропорции составляют 1 часть цемента к 3–4 частям песка, добавляя воду до нужной консистенции. Раствор должен быть достаточно пластичным, чтобы заполнять все щели между блоками, но не слишком жидким, чтобы не растекаться. Важно тщательно перемешать компоненты до однородного состояния, что обеспечит прочное сцепление и долговечность фундамента.
Какие ошибки чаще всего допускают при возведении фундамента из строительных блоков?
Одной из частых ошибок является недостаточная подготовка основания, из-за чего возможны просадки или трещины. Также неправильная укладка блоков, без соблюдения уровня и вертикальности, приводит к деформациям конструкции. Еще ошибка — использование некачественного раствора или неправильное соотношение компонентов, что снижает прочность сцепления. Иногда забывают о гидроизоляции, из-за чего фундамент подвергается разрушению от влаги.
