Тестер – это инструмент первичной диагностики электрических цепей, который позволяет быстро определить наличие напряжения, проверить целостность проводников и выявить скрытые неисправности. В быту и на профессиональных объектах тестер применяется при монтаже, ремонте и обслуживании электрических систем. Наиболее востребованы контактные и бесконтактные модели, каждая из которых решает конкретные задачи.
При работе с сетями до 1000 В оптимально использовать универсальные тестеры с функцией определения фазы, прозвонки цепей и измерения сопротивления. Такие приборы позволяют обнаружить обрывы, короткие замыкания и неправильное подключение розеток. Например, наличие индикации полярности упрощает проверку однофазных цепей, а встроенный зуммер сигнализирует о целостности проводов без необходимости считывать показания.

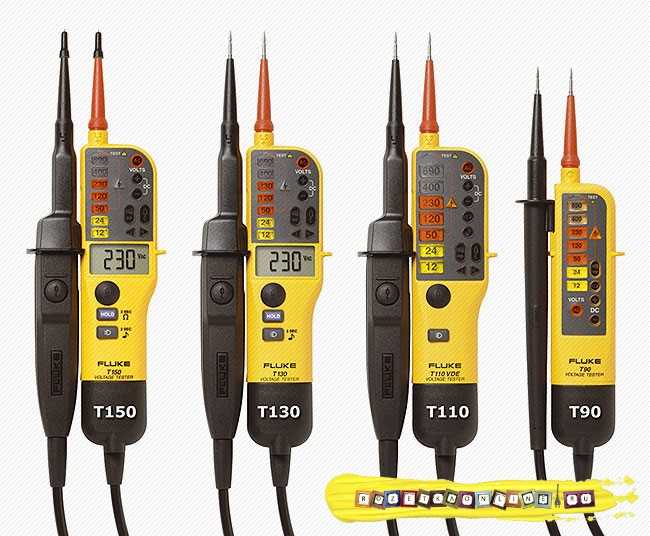

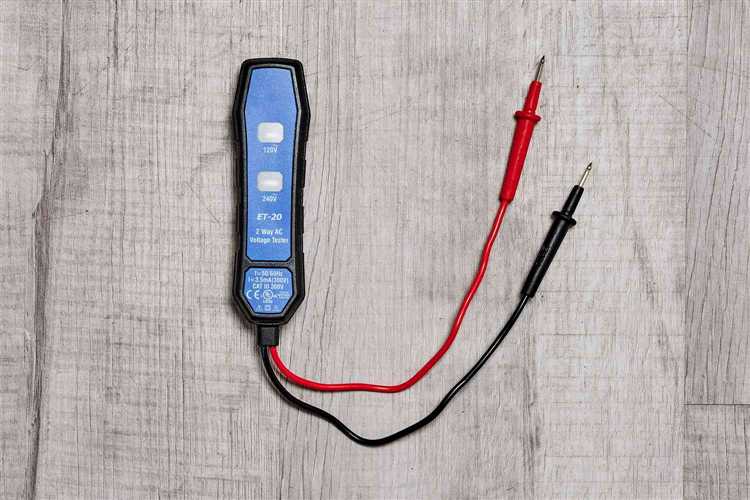

В распределительных щитах, где критично быстрое определение фазы, применяются индикаторы напряжения с неоновой лампой или светодиодной индикацией. При этом важным параметром является порог срабатывания – от 12 до 250 В. Выбор зависит от типа контролируемой цепи и уровня квалификации пользователя. Бесконтактные модели минимизируют риск поражения током, особенно при проверке открытых участков проводки или розеток.
Для профессионального использования предпочтительны цифровые мультиметры с функцией автоопределения параметров. Они объединяют возможности тестера, омметра и вольтметра. При регулярной работе с кабельными трассами или щитовыми панелями важно, чтобы прибор выдерживал импульсные перенапряжения и имел защиту от неправильного подключения щупов.
Применение тестера требует базовых знаний о принципах работы электрических цепей и соблюдения мер безопасности. Перед началом работы необходимо убедиться в исправности самого прибора и наличии соответствующего допуска к электроустановкам. Правильно подобранный тестер значительно снижает время диагностики и повышает точность выявления неисправностей.

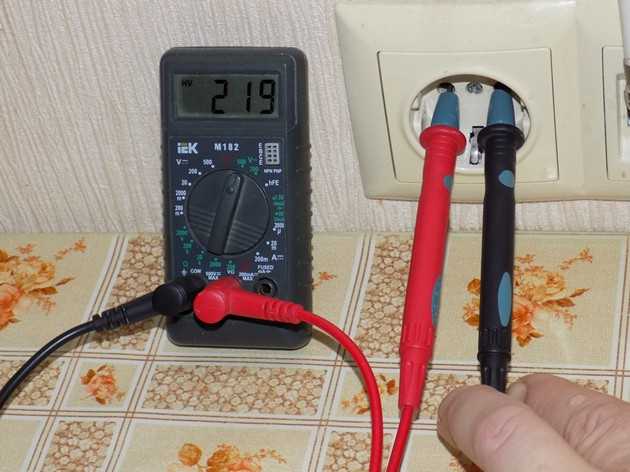

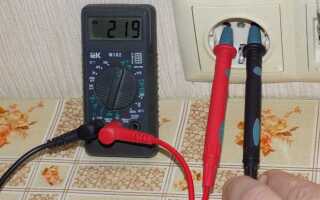

Как с помощью тестера определить наличие напряжения в розетке
Перед проверкой убедитесь, что тестер исправен. Установите режим измерения переменного напряжения (обозначается как V~). Выберите предел измерения, превышающий ожидаемое значение в сети – для бытовой розетки подойдёт диапазон 500 В.
Держите тестер за изолированные части. Один щуп вставьте в левое отверстие розетки, второй – в правое. На дисплее должно отобразиться значение в пределах 210–240 В. Это свидетельствует о наличии напряжения.
Если показания равны нулю, проверьте работоспособность тестера на другой розетке. При повторном отсутствии данных проверьте каждое отверстие относительно заземляющего контакта – между фазой и заземлением должно быть то же напряжение, между нулём и заземлением – около 0 В.
Не касайтесь оголённых проводников руками. Работы проводите на сухой поверхности и в обуви с изоляцией. При малейших сомнениях в исправности электросети обращайтесь к специалисту.
Проверка целостности проводников и кабелей тестером
Перед началом измерений отключают питание цепи и разряжают конденсаторы. Проверка выполняется между двумя концами одного проводника. Если сопротивление стремится к нулю (до 2 Ом), проводник считается целым. Значения выше 5 Ом при короткой длине указывают на повреждение или коррозию жилы.
Для кабелей с несколькими жилами целесообразно проверять каждую по отдельности, включая контроль на межжильное замыкание. В этом случае щупы подключаются к разным жилам – сопротивление должно стремиться к бесконечности. Любые отличия сигнализируют о пробое изоляции.
При тестировании длинных кабелей учитывают длину, сечение и материал. Например, медный провод длиной 50 метров и сечением 1,5 мм² должен иметь сопротивление не выше 0,6 Ом. Существенное отклонение – признак повреждения, часто вызванного перегибом или внутренним обрывом.
Нельзя использовать прозвонку в условиях повышенной влажности или при наличии напряжения в цепи – это может привести к ошибочным результатам и повреждению тестера.
Рекомендация: для скрытых повреждений применяют тестеры с функцией генератора и приёмника сигнала, позволяющие отслеживать целостность без демонтажа кабеля.
Использование тестера для прозвонки электрических цепей
Прозвонка электрических цепей тестером позволяет быстро выявить обрывы, короткие замыкания и проверить целостность проводников. Для этой процедуры используется режим измерения сопротивления или специальный режим прозвонки с звуковой индикацией.
Перед началом необходимо отключить питание на проверяемом участке. Подключение тестера к активной цепи приведёт к повреждению прибора. Щупы подключаются к участкам цепи, между которыми нужно проверить проводимость. При наличии непрерывного соединения прибор издаёт звуковой сигнал или показывает низкое значение сопротивления (близкое к нулю).
Рекомендуемое сопротивление для целой цепи – не более 2 Ом. Если тестер показывает «OL» или бесконечность, это указывает на обрыв. В случае короткого замыкания между проводами сопротивление близко к нулю, но без нагрузки прозвонка не различает нормальное соединение от замыкания – для этого требуется дополнительная диагностика.
При прозвонке кабелей с несколькими жилами важно маркировать провода, чтобы исключить путаницу. При проверке выключателей или розеток прозвонка позволяет определить целостность контактов и правильность монтажа. Для поиска скрытого обрыва щупы последовательно подключаются к доступным точкам трассы, чтобы локализовать участок с нарушением проводимости.

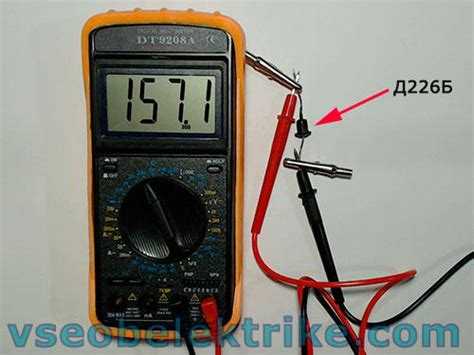

Нельзя прозванивать элементы с полупроводниками (диоды, транзисторы) без понимания их работы – ток от тестера может их повредить или дать ложные показания.

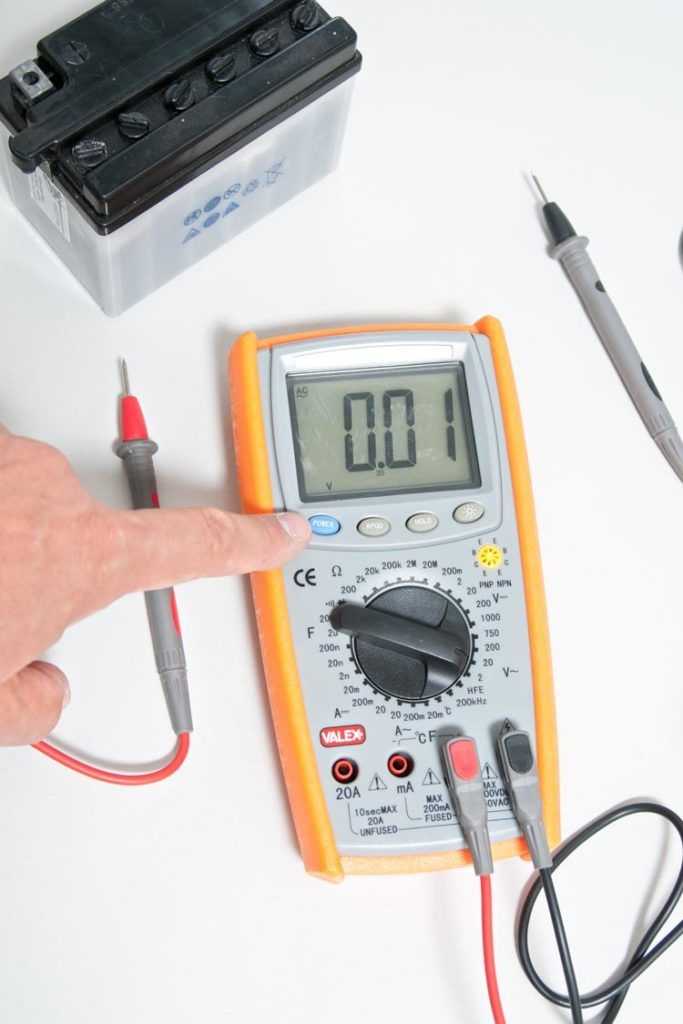

Определение полярности проводов с помощью тестера
Для проверки полярности постоянного тока используйте тестер в режиме измерения напряжения DC (обозначается как V⎓). Подключите черный щуп к предполагаемому минусу, красный – к плюсу. Если на дисплее отображается положительное значение, щупы подключены правильно: красный – плюс, черный – минус. Отрицательное значение указывает на обратную полярность.
В розетках и цепях переменного тока определение фазы и нуля проводится в режиме измерения переменного напряжения (V~). Один щуп тестера остается в контакте с проверяемым проводом, второй подключается к заземлению или известному нулю. Напряжение 220 В указывает на фазный провод, значение близкое к нулю – на нулевой.
Нельзя касаться оголенных проводников при работе. Используйте щупы с изолированными наконечниками. На практике также полезно применять звуковую индикацию мультиметра, если она поддерживается – особенно при работе в условиях низкой видимости.
Определение полярности важно при подключении устройств с чувствительной электроникой: инверторов, датчиков, контроллеров. Неверная полярность может вывести оборудование из строя.
Измерение сопротивления заземления тестером
Для оценки эффективности заземляющего устройства используют измерение сопротивления растеканию тока. Тестер должен поддерживать функцию измерения сопротивления заземления (обычно обозначается как «EARTH» или «Ω» с символом заземления). Подключение выполняется по трёхэлектродной или двухэлектродной схеме в зависимости от конфигурации объекта и уровня допустимой погрешности.
При трёхэлектродной схеме используется основной заземлитель (Е), вспомогательный электрод тока (С) и вспомогательный электрод потенциала (P). Электрод С размещают на расстоянии не менее 20 м от заземлителя, электрод P – на расстоянии 60–70% между Е и С. Перед началом измерений следует убедиться в стабильности грунта, избегать участков с асфальтовым или бетонным покрытием, проводить увлажнение зоны контакта при необходимости.
Тестер подаёт ток через электрод С, измеряет падение напряжения между Е и P, вычисляя сопротивление по закону Ома. Измеренное значение должно быть не выше 4 Ом для бытовых объектов и до 0,5 Ом – для молниезащиты и энергоустановок.
Рекомендуется проводить серию измерений, смещая электрод P на 5–10 м вперёд и назад, контролируя стабильность результата. Если значения существенно разнятся, это указывает на неоднородность грунта или ошибку в схеме подключения.
При отсутствии возможности установки трёх электродов допустимо использовать двухэлектродную схему, но результат будет менее точным. В этом случае сравнивают сопротивление контура заземления с известной опорной точкой, что требует предварительной калибровки и надёжного заземления измерительного оборудования.
Проверка автоматических выключателей на работоспособность тестером
Для оценки состояния автоматического выключателя используют цифровой или аналоговый тестер с функцией измерения сопротивления и напряжения. Основная цель – проверить исправность контактов и цепь управления.
- Отключите питание на проверяемом участке, чтобы избежать короткого замыкания и повреждений прибора.
- Снимите крышку корпуса, обеспечив доступ к клеммам выключателя.
- Переключите тестер в режим измерения сопротивления (Ом).
- Подключите щупы тестера к входной и выходной клеммам выключателя:
- При включённом положении выключателя сопротивление должно быть минимальным, близким к нулю (обычно до нескольких миллиом).
- Если сопротивление значительно выше или показывает разрыв цепи, контакты либо повреждены, либо имеют сильное загрязнение.
- Проверка работоспособности механизма срабатывания:
- Переключите тестер в режим измерения напряжения.
- Подайте рабочее напряжение на входные клеммы.
- С помощью тестера замерьте напряжение на выходных клеммах при различных положениях выключателя (включено/выключено).
- Напряжение должно пропадать при выключенном состоянии и присутствовать при включенном.
- Проверка утечки и изоляции:
- Переключите тестер в режим проверки изоляции (если предусмотрен).
- Измерьте сопротивление между корпусом выключателя и его клеммами. Значение должно быть максимально высоким (несколько мегом).
Регулярная проверка тестером выявляет скрытые дефекты и предотвращает отказ оборудования. Нарушения в работе контактов требуют очистки или замены устройства. Использование тестера гарантирует объективную оценку состояния автоматического выключателя без демонтажа из электрической цепи.
Диагностика неисправностей в бытовых электроприборах с использованием тестера
Тестер – ключевой инструмент для выявления электрических дефектов в бытовой технике. С его помощью проверяют целостность проводки, работоспособность предохранителей, состояние контактов и электропроводящих элементов.
Для начала измеряют сопротивление изоляции, чтобы обнаружить короткое замыкание или пробой на корпус. Значение ниже 1 МОм указывает на необходимость ремонта. Далее проверяют целостность цепи с помощью функции прозвонки, что позволяет выявить разрыв проводников или окисление контактов.

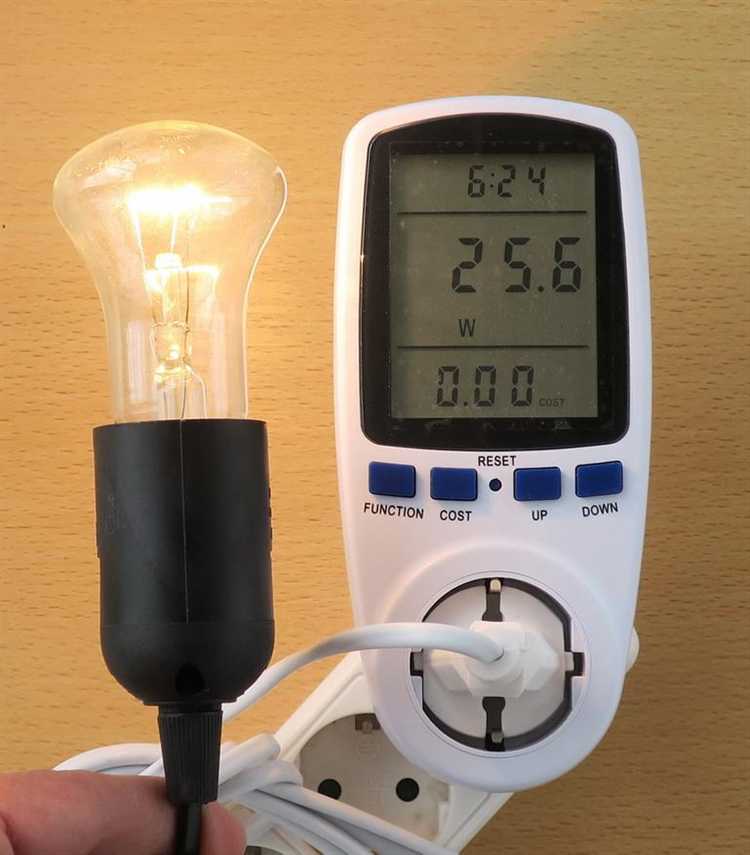

Проверка напряжения в розетке и на выходных контактах прибора подтверждает наличие питания и корректность подключения. Измерение тока нагрузки помогает выявить перегрузки и неисправные моторы или нагревательные элементы.
В случае с электродвигателями тестер позволяет проверить сопротивление обмоток, что выявляет короткие замыкания и обрывы. Нормальные значения зависят от модели прибора и указаны в технической документации.
Для точного анализа важно соблюдать последовательность измерений и отключать электроприбор от сети перед проверкой сопротивления и целостности. Это исключает повреждение тестера и повышает безопасность работы.
Таким образом, тестер помогает быстро локализовать неисправность, снижая время и затраты на ремонт бытовых электроприборов. Его применение рекомендуется при каждом техническом обслуживании и перед включением оборудования в эксплуатацию.
Вопрос-ответ:
Для чего используется тестер в электрике?
Тестер применяется для проверки электрических цепей и компонентов. С его помощью можно определить наличие напряжения, измерить силу тока, проверить сопротивление проводов и элементов, а также выявить неполадки в электросети.
Какие виды измерений можно выполнить с помощью тестера?
С помощью тестера возможно измерять напряжение переменного и постоянного тока, силу тока, сопротивление и целостность цепи. Некоторые модели дополнительно позволяют проверить ёмкость конденсаторов или частоту сигнала.
В каких ситуациях тестер помогает быстрее выявить неисправность в электросети?
Тестер особенно полезен при поиске обрывов проводов, коротких замыканий и плохих контактов. Например, если освещение не работает, тестер помогает проверить, поступает ли напряжение к лампе, что существенно сокращает время диагностики.
Можно ли использовать тестер для работы с высоковольтными линиями?
Обычные тестеры предназначены для измерений в бытовых и промышленных сетях с напряжением до нескольких сотен вольт. Для высоковольтных линий нужны специальные приборы с соответствующей изоляцией и защитой. Использование стандартного тестера в таких условиях опасно и не рекомендуется.
