Траншея – это линейное углубление в грунте, предназначенное для прокладки инженерных коммуникаций, устройства фундаментов ленточного типа, дренажных систем и других подземных элементов. Глубина и ширина траншеи зависят от проектных требований и типа грунта. При устройстве траншей под водопровод, например, минимальная глубина промерзания в регионе определяет минимальный уровень заложения трубы.
Для инженерных сетей (водопровод, канализация, газопровод, электросети) траншеи обеспечивают соблюдение нормативных расстояний между коммуникациями. При этом используется послойная засыпка с уплотнением, а также прокладка сигнальной ленты над трубопроводом. В дренажных траншеях укладывают геотекстиль, затем щебень и перфорированную трубу, чтобы обеспечить фильтрацию и отвод воды.
При рытье траншей важно учитывать параметры откоса, особенно при глубине более 1,5 м. В зависимости от типа грунта угол откоса может варьироваться от 45° в песчаных до 80° в глинистых. В нестабильных грунтах дополнительно применяют крепления – деревянные, металлические или комбинированные щиты.
Механизированная разработка траншей с применением экскаваторов увеличивает производительность, но требует точного соблюдения проектной геометрии. Для точных выемок на ограниченных участках используется ручная доработка. Наличие подземных коммуникаций требует обязательного обследования и согласования с соответствующими службами.
Выбор метода разработки траншеи зависит от плотности застройки, глубины заложения, характера грунта и климатических условий. Ошибки при проектировании или нарушении технологии устройства приводят к осадкам, разрушению коммуникаций и аварийным ситуациям.
Разметка и подготовка участка перед выемкой траншеи
Перед началом земляных работ участок очищают от мусора, растительности и нестабильного грунта. При необходимости демонтируют покрытия, коммуникации или временные конструкции, мешающие проходке траншеи.
Границы траншеи обозначают с помощью кольев и натянутого шнура. Ширину разметки увеличивают на величину откосов и запаса под опалубку, если предусмотрена укладка конструкций. Оси фиксируют в координатах с привязкой к геодезическим точкам.
Глубину и уклон траншеи определяют в соответствии с проектной документацией. Для канализационных и дренажных линий уклон должен обеспечивать самотёк: от 0,5 до 3 см на погонный метр в зависимости от диаметра труб.
При прохождении вблизи подземных сетей выполняют трассировку и согласование с эксплуатирующими организациями. Для этого используют георадары или кабелеискатели. При подтверждении наличия коммуникаций выставляют ограничительные зоны.
Грунт проверяют на несущую способность и влажность. При высоком уровне грунтовых вод планируют водоотвод или водопонижение. При слабых основаниях – мероприятия по стабилизации: геотекстиль, щебеночная подушка, цементация.
Техника подбирается с учетом типа и объёма выемки. На стеснённых участках предпочтительны экскаваторы с узким ковшом, на протяжённых – траншеекопатели с автоматической подачей. Подъездные пути и площадки для складирования разрабатываются заранее.
Выбор глубины и ширины траншеи в зависимости от назначения
Размеры траншеи определяются характером прокладываемых коммуникаций, глубиной заложения, типом грунта и требованиями по технике безопасности.

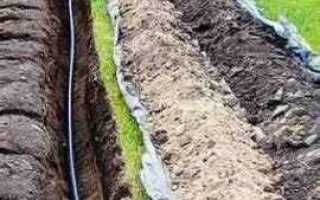

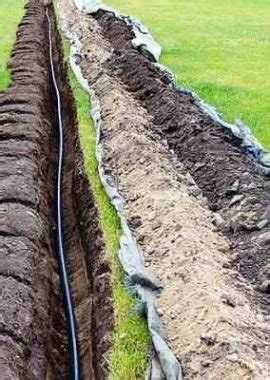

- Кабельные линии: глубина – 0,7–1,2 м для низковольтных сетей, 1,2–1,5 м для высоковольтных. Ширина – не менее 0,3 м при одиночной прокладке. При укладке в несколько рядов – с запасом по бокам не менее 0,1 м на каждую линию.
- Водопровод: глубина – ниже уровня промерзания грунта, обычно 1,5–2 м. Ширина – 0,4–0,8 м, с учётом диаметра трубы и возможности монтажа. Минимальный зазор между трубой и стенками – 0,2 м.
- Канализация: глубина – от 0,7 м для бытовой до 3 м и более для магистральной. Угол наклона дна обязателен – 2–3 см на 1 м. Ширина – из расчёта наружного диаметра трубы плюс не менее 0,4 м.

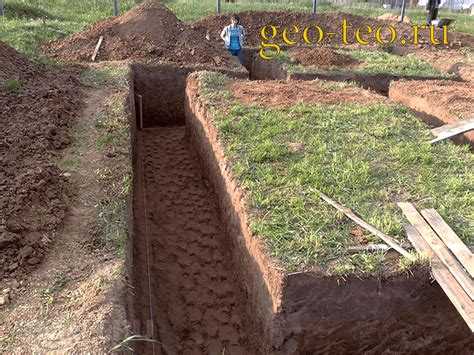

- Фундаментная траншея: глубина – от 0,5 до 2 м в зависимости от типа фундамента и глубины промерзания. Ширина – больше проектной ширины фундамента минимум на 0,2 м с каждой стороны для опалубки и гидроизоляции.
В сыпучих и слабых грунтах ширину траншеи увеличивают для безопасного производства работ и устройства крепей. При глубине более 1,5 м применение креплений обязательно. Нормативы определяются СНиП и СП в зависимости от категории работ и инженерно-геологических условий.
Методы выемки грунта: ручной труд и механизированные способы
Выбор способа выемки зависит от объёмов работ, типа грунта, условий застройки и доступности техники. Ниже приведены основные методы, применяемые при разработке траншей.
- Ручной способ используется при ограниченном пространстве, малых объёмах или вблизи коммуникаций.
- Лопата и штыковая лопата – применяются для рыхлых и среднеплотных грунтов, позволяют аккуратно формировать откосы и дно.
- Лом и кирка – требуются при разработке плотных, слежавшихся или промёрзших пластов.
- Кайло – используется при вскрытии щебня или твёрдого грунта с включениями камней.
Ручной труд обеспечивает точность, но не подходит для глубин более 1,5 м и протяжённых участков. Существенный недостаток – высокая трудозатратность и низкая производительность.
- Механизированный способ применяется при масштабных объёмах, твёрдых грунтах и необходимости ускорения работ.
- Одноковшовые экскаваторы – универсальны, используются при ширине траншеи от 0,4 м. Оснащаются ковшами от 0,1 до 1 м³. Подходят для глинистых и суглинистых грунтов.
- Экскаваторы-планировщики – используются при необходимости получения ровного дна и чёткой геометрии траншеи.

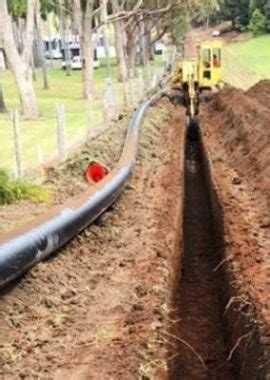

- Траншеекопатели (цепные и роторные) – эффективны для траншей фиксированной ширины. Цепные модели обеспечивают глубину до 3 м при ширине от 0,2 до 0,6 м. Роторные – для скоростной разработки с минимальной засыпкой стенок.
- Фрезы и гидромолоты – используются для вскрытия скальных и сильно уплотнённых грунтов.
Механизация сокращает сроки и снижает затраты на выемку, но требует организации подъездных путей, доступа к источникам топлива и квалифицированного оператора. При наличии подземных коммуникаций обязательна предварительная разметка и контроль на всех этапах.
Укрепление стенок траншеи: способы предотвращения обрушений
При рытье траншей глубиной более 1,5 м требуется обязательное укрепление стенок во избежание их осыпания. Основной риск возникает при рыхлых грунтах, высоком уровне грунтовых вод и наличии вибраций от техники.
Деревянная крепь применяется для грунтов I–III категорий. Используются доски толщиной 40–50 мм, устанавливаемые вертикально или горизонтально. Жесткость обеспечивается с помощью распорок из бруса сечением не менее 100×100 мм. Расстояние между распорками – не более 1,5 м.

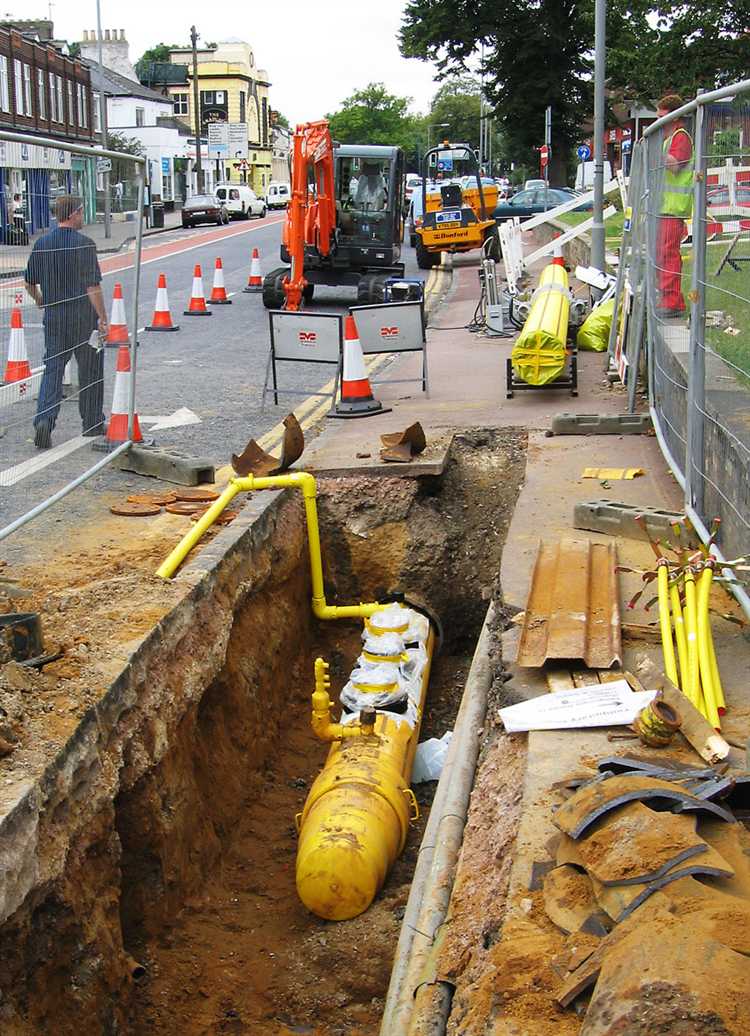

Металлические щиты предпочтительны при работах в городской застройке и при прокладке коммуникаций. Щиты изготавливаются из стального профиля, соединяются горизонтально. Конструкция комплектуется винтовыми или гидравлическими распорками, что позволяет регулировать давление на стенки траншеи.

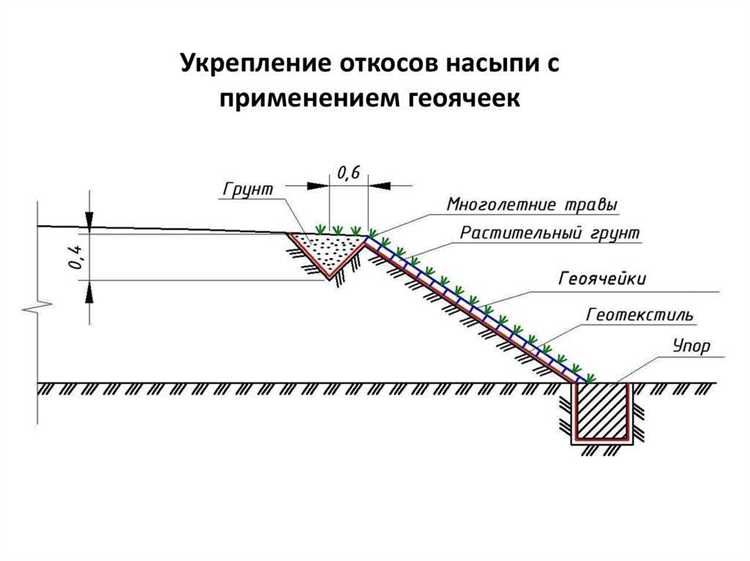

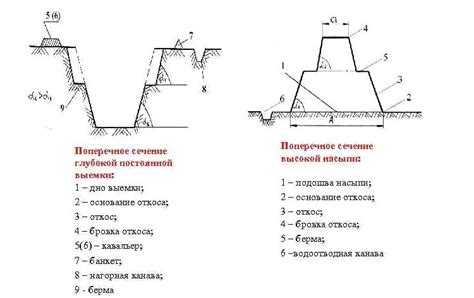

Устройство откосов допустимо при ширине траншеи более 1 м и отсутствии плотной застройки рядом. Угол наклона откосов зависит от типа грунта: для глинистого – 45°, для супеси – 30°, для песка – 20°. Метод снижает риск обрушения за счёт перераспределения давления.
Буронабивные сваи или шпунт применяются при глубине более 3 м или при наличии подтопления. Шпунтовые ограждения формируют замкнутый контур, предотвращая просачивание воды и обвал.
Мониторинг состояния крепей обязателен. Осмотр проводится ежедневно перед началом смены. При малейших деформациях распорки усиливаются или заменяются. Запрещается нахождение рабочих в траншее при отсутствии крепи, если глубина превышает 1,3 м.
Несоблюдение мер по укреплению приводит к авариям, травмам и срыву сроков строительства. Проект креплений должен соответствовать СП 45.13330 и учитывать тип грунта, глубину и продолжительность работ.
Влияние типа грунта на способ устройства траншеи
Тип грунта напрямую определяет методику рытья траншеи, необходимость укреплений, уклон откосов и выбор техники. Несоблюдение соответствующих требований повышает риск обрушений и увеличивает затраты.
В связных глинистых грунтах (суглинки, глины) стенки траншеи удерживаются за счёт когезии. При глубине до 1,5 м допускается вертикальное устройство без креплений. При превышении этого значения требуются откосы под углом 45–60° либо крепления. Увлажнённые глины теряют устойчивость, поэтому дренаж обязателен.
В песчаных грунтах без применения креплений траншея допускается только до глубины 1 м. Песок не удерживает форму, особенно при наличии грунтовых вод. При большей глубине применяются щитовые крепи или уклоны откосов 30–45° в зависимости от фракции. Мелкий песок требует немедленного устройства водоотлива, иначе возможен оползень.
В супесях траншеи глубиной свыше 1,2 м должны иметь крепления либо откосы под углом 45°. Структура слабосвязная, при насыщении водой резко теряет прочность. Требуется организация водоотвода и, при необходимости, стабилизация грунта цементацией или щебёночной подсыпкой.
В твёрдых скальных грунтах допускается вертикальная разработка на глубину до 3 м без креплений. Разработка возможна буровзрывным способом или с применением гидромолотов. При глубине более 3 м целесообразно предусматривать анкерное крепление стенок для исключения обрушений на участках с трещиноватой структурой.
В торфяных и органоминеральных грунтах траншея требует обязательного укрепления стенок независимо от глубины. Используются шпунтовые ограждения, металлические щиты или деревянные обсады. Дополнительно требуется замена грунта в основании на несущий (песок, гравий).
Выбор способа устройства траншеи должен опираться на инженерно-геологические изыскания, включая лабораторный анализ проб. Игнорирование свойств грунта приводит к неустойчивости конструкции и удорожанию работ.

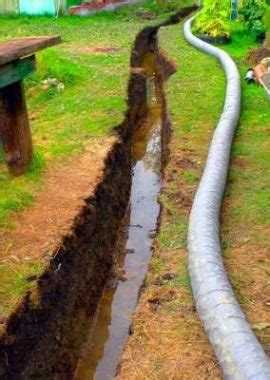

Дренаж и водоотведение внутри траншеи
Организация дренажа в траншее предотвращает скопление грунтовых и дождевых вод, снижая риск деформации основания и повреждения инженерных коммуникаций. В нижней части траншеи укладывают дренажный слой из крупного гравия или щебня толщиной не менее 15-20 см, обеспечивающий свободный отвод воды.
Для сбора и направления воды используют перфорированные трубы из ПВХ или полиэтилена диаметром 100–150 мм, размещённые с уклоном 0,5–1 % в сторону точек сброса. Трубы должны покрываться геотекстилем, чтобы предотвратить засорение грунтом и сохранить проницаемость системы.
При глубине траншеи свыше 1,5 м и сложных грунтах рекомендуется установка вертикальных дренажных скважин для снижения уровня грунтовых вод. Все элементы дренажной системы необходимо проконтролировать на герметичность и устойчивость к механическим нагрузкам.
Для отвода воды из траншеи применяют наружные лотки, колодцы или канализационные системы, подключённые к общей дренажной сети участка. Важно обеспечить свободный выход воды, чтобы избежать обратного затопления.
Регулярный осмотр и очистка дренажных элементов от загрязнений увеличивают срок эксплуатации и сохраняют функциональность системы. В случае отсутствия эффективного дренажа возрастает риск подмыва и деформации конструкции, что требует дополнительных затрат на ремонт.
Обратная засыпка и послойное уплотнение после завершения работ
Обратная засыпка траншеи проводится сразу после монтажа коммуникаций или установки конструкций, чтобы предотвратить их смещение и обеспечить устойчивость грунта. Используют песок, щебень или гранулированные материалы с фракцией 5–20 мм, исключая крупные камни и органику.
Засыпку выполняют слоями толщиной 20–30 см. Каждый слой необходимо тщательно уплотнять специализированной виброплитой или ручным трамбовщиком с достижением плотности не менее 95% от максимальной по стандарту ГОСТ 5180. Несоблюдение послойного уплотнения приводит к просадкам и деформациям покрытия.
Оптимальная влажность материала при уплотнении – 12–18%. Слишком сухой грунт плохо уплотняется, а избыток влаги снижает несущую способность и увеличивает риск пучения.
Особое внимание уделяют уплотнению вблизи труб и инженерных сооружений, где рекомендуют использовать песчаную подсыпку толщиной 10–15 см с последующим послойным уплотнением для равномерного распределения нагрузок.
После завершения обратной засыпки проводят контрольные замеры плотности и влажности грунта. При необходимости выполняют дополнительное уплотнение или корректируют уровень насыпи для обеспечения проектных параметров.
Вопрос-ответ:
Что такое траншея в строительстве и для чего она нужна?
Траншея — это длинный узкий котлован, вырытый в грунте. В строительстве её используют для прокладки коммуникаций, таких как трубы водоснабжения, канализации, кабели, а также для заливки фундаментов или создания дренажных систем. Она помогает обеспечить безопасное и правильное размещение инженерных систем под землёй.
Какие методы применяются для выемки траншей и как выбрать подходящий способ?
Выбор способа копки траншеи зависит от размеров, глубины, типа грунта и объёма работ. Ручная копка подходит для небольших или труднодоступных участков, механизированная с использованием экскаваторов — для больших и глубоких траншей. Иногда применяют комбинированные методы. Также важно учитывать условия безопасности и необходимость укрепления стенок траншеи.
Какие требования предъявляют к размерам и форме траншеи при прокладке инженерных сетей?
Размеры и форма траншеи зависят от типа прокладываемых коммуникаций и особенностей грунта. Обычно ширина выбирается с запасом, чтобы обеспечить удобство монтажа и обслуживания труб или кабелей. Глубина определяется проектом и должна учитывать уровень промерзания грунта, чтобы предотвратить повреждение сетей в холодное время года. Форма стенок может быть вертикальной или с откосами, чтобы избежать обрушений и обеспечить устойчивость.
Как обеспечивается безопасность при работе с траншеями на строительной площадке?
Безопасность зависит от правильного укрепления стенок, наличия защитных ограждений и соблюдения правил техники безопасности. Стенки траншеи могут укрепляться деревянными щитами, металлическими панелями или грунтовыми анкерами, чтобы предотвратить осыпание. Кроме того, на площадке обязательно должны быть организованы подъёмы и спуски, освещение и контроль за состоянием грунта. Важна регулярная проверка, особенно после дождя или вибраций, чтобы избежать несчастных случаев.
