Что характерно для электростатического поля

Электростатическое поле возникает вокруг неподвижных электрических зарядов и характеризуется направленным взаимодействием, определяемым законом Кулона. Его интенсивность прямо пропорциональна величине заряда и обратно пропорциональна квадрату расстояния от него. Это позволяет точно вычислять силы, действующие на пробный заряд в любой точке пространства.

Одним из ключевых свойств электростатического поля является его консервативность: работа, совершаемая при перемещении заряда между двумя точками, не зависит от пути, а определяется лишь начальным и конечным положением. Это свойство обеспечивает возможность введения понятия потенциала – скалярной величины, определяющей энергию заряда в поле.

Признаки электростатического поля включают распределение линий напряженности, которые не пересекаются и начинаются на положительных зарядах, заканчиваясь на отрицательных или уходя на бесконечность. Измерение потенциала и напряженности в различных точках помогает выявить характер поля и взаимодействия между зарядами, что важно при проектировании электрических устройств и анализе явлений в физике и технике.

Как измерить напряжённость электростатического поля в конкретной точке

Напряжённость электростатического поля (E) определяется как сила, действующая на единичный положительный заряд, помещённый в эту точку поля. Для измерения напряжённости применяют специализированные приборы и методы.

1. Использование электрометра и пробного заряда

   • В точке измерения вводят пробный заряд с известной величиной q (обычно от 1 нКл до 1 мкКл, чтобы минимизировать влияние на поле).
   • Измеряют силу F, действующую на пробный заряд, используя электрометр или силомер.
   • Напряжённость рассчитывают по формуле: E = F / q.
   • Важно, чтобы пробный заряд был достаточно мал, чтобы не искажать исследуемое поле.

2. Использование электрического зонда

   • Применяют тонкий металлический зонд, подключённый к высокоомному измерителю напряжения.
   • Зонд размещают в точке измерения, фиксируют потенциал φ.
   • Напряжённость вычисляют через градиент потенциала: E = -∇φ.
   • Для получения градиента потенциала измеряют потенциал в нескольких точках с малым шагом (например, 1 мм).
   • Чем меньше шаг между точками, тем точнее оценка напряжённости.

3. Использование электростатического датчика с электроизмерительным мостом

   • Датчик реагирует на напряжённость поля, изменяя своё электрическое сопротивление или ёмкость.
   • Измерения проводят в специальном измерительном мосте, позволяющем определить напряжённость напрямую.
   • Используются калибровочные таблицы для преобразования показаний датчика в значения напряжённости.

При измерениях учитывают следующие рекомендации:

• Исключить влияние внешних проводников и источников поля, расположив измерительный комплекс в экранированной камере.
• Проводить измерения при стабилизированной температуре и влажности для минимизации шумов.
• Проверять калибровку приборов перед измерениями, используя эталонные источники поля.
• Обеспечить минимальное время контакта пробного заряда с полем, чтобы избежать накопления зарядов на измерительных элементах.

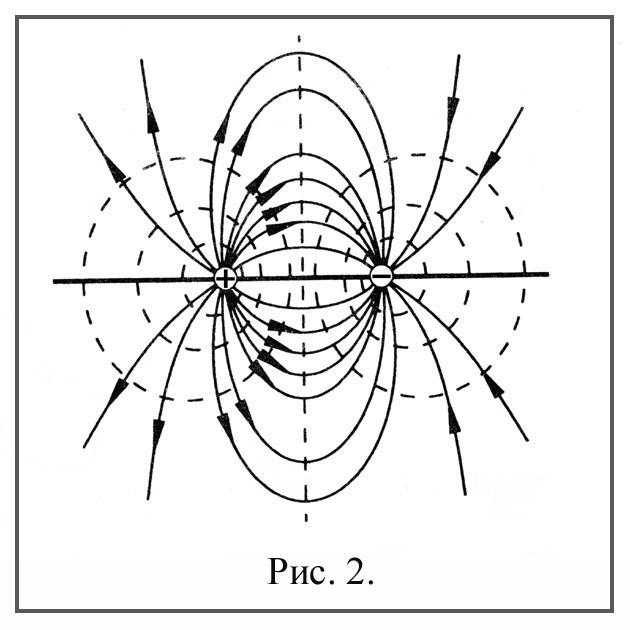

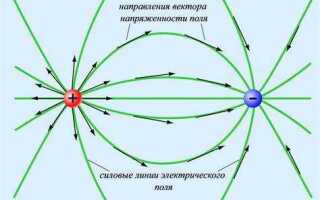

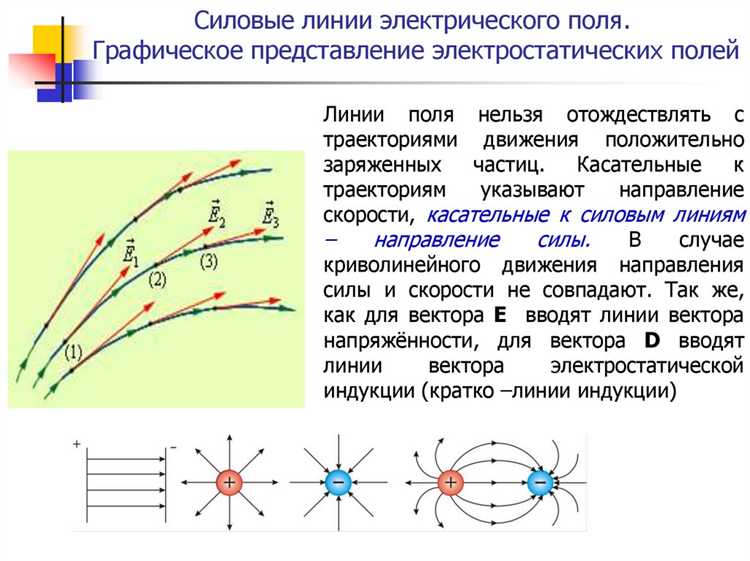

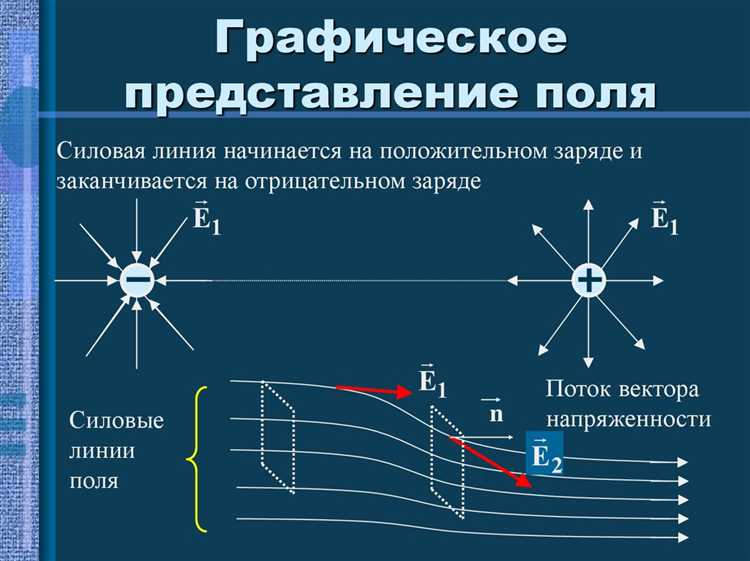

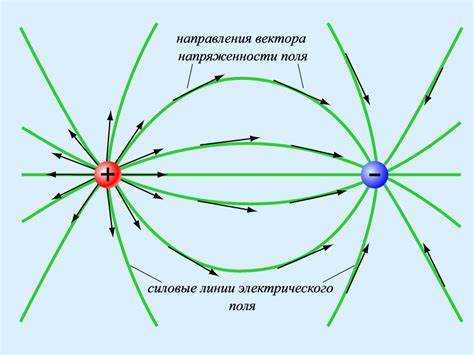

Методы определения направления линий электростатического поля вокруг зарядов

Направление линий электростатического поля можно определить экспериментально и теоретически. На практике часто применяют пробный заряд – положительный по знаку и с минимальной величиной, чтобы не искажать исследуемое поле. Линия поля в каждой точке совпадает с направлением силы, действующей на этот пробный заряд.

Использование пробного заряда заключается в помещении его в исследуемую область и фиксации направления возникающей силы. Вектор силы совпадает с касательной к линии поля в данной точке, что позволяет построить траектории линий путем последовательного перемещения пробного заряда.

Для визуализации поля применяют металлические или пластмассовые стрелки с малым весом, свободно вращающиеся на оси. Располагая такие стрелки в разных точках вокруг зарядов, фиксируют их ориентировку, совпадающую с направлением напряжённости поля.

Теоретически направление поля рассчитывают через вектор напряжённости, определяемый формулой E = k·q/r², где вектор направлен от положительного заряда к пробному, а от отрицательного – к заряду. Для системы из нескольких зарядов результирующий вектор напряжённости получается суммированием векторов полей каждого заряда по правилу сложения векторов.

В лабораторных условиях распространён метод с использованием электростатических чернил или порошков на плоских диэлектрических поверхностях, где линии поля проявляются в виде узоров, повторяющих направление напряжённости. Анализ этих узоров позволяет точно определить траектории линий поля вокруг зарядов.

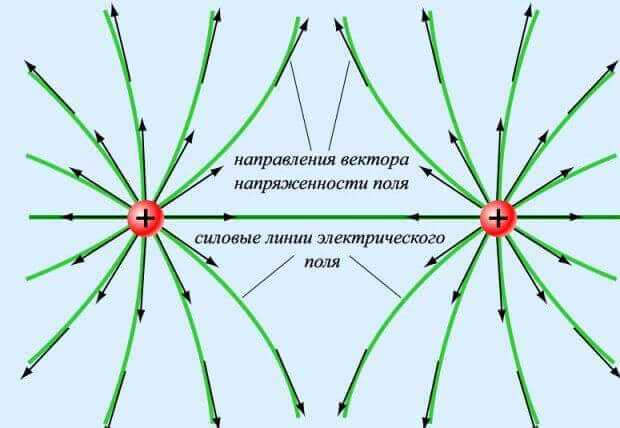

Влияние формы и расположения зарядов на распределение электростатического поля

Распределение электростатического поля определяется конфигурацией зарядов – их формой, величиной и взаимным расположением. Изменение геометрии зарядов существенно влияет на силовые линии и потенциал поля.

• Форма зарядов:
  • Точечные заряды создают радиально симметричное поле, убывающее по закону обратного квадрата расстояния.
  • Протяжённые заряды (линейные, плоские, объемные) формируют неоднородные поля с локальными максимумами и минимумами потенциала.
  • Острые углы и выступы на поверхности зарядов концентрируют поле, повышая плотность силовых линий и увеличивая напряжённость в этих областях.
• Расположение зарядов:
  1. При малом расстоянии между зарядами противоположного знака происходит локальное экранирование, поле между ними становится интенсивным, но быстро затухает вне этой зоны.
  2. Однородное расположение одноимённых зарядов формирует поле с равномерным распределением, уменьшающимся в среднем пропорционально расстоянию.
  3. Ассиметричное расположение вызывает сложное суперпозиционное поле с зонами усиления и ослабления напряжённости.

Рекомендуется учитывать следующие практические аспекты:

• Для создания равномерного поля использовать симметричные формы и равномерное распределение зарядов.
• Острые края и неровности поверхности следует минимизировать при необходимости снижения локальных напряжённостей.
• В задачах экранирования и локализации поля лучше располагать заряды с противоположными знаками максимально близко.

Связь между потенциалом и напряжённостью в электростатическом поле

Напряжённость электростатического поля \(\mathbf{E}\) связана с потенциалом \(\varphi\) через градиент потенциала: \(\mathbf{E} = -\nabla \varphi\). Это означает, что вектор напряжённости направлен в сторону максимального убывания потенциала.

В декартовой системе координат напряжённость выражается как частные производные потенциала по координатам:

\[

E_x = -\frac{\partial \varphi}{\partial x}, \quad

E_y = -\frac{\partial \varphi}{\partial y}, \quad

E_z = -\frac{\partial \varphi}{\partial z}.

\]

Знание потенциала позволяет определить напряжённость в каждой точке поля без необходимости прямого измерения сил, что существенно упрощает анализ электростатических систем.

При расчетах важно учитывать, что потенциал является скалярной функцией, а напряжённость – векторной величиной, зависящей от изменения потенциала в пространстве. Для систем с высокой симметрией, например сферически-симметричных зарядов, вычисление градиента сводится к частным производным по радиусу.

Практически, для численного моделирования используется дискретизация потенциала на сетке с последующим вычислением разностей потенциалов соседних точек, что приближенно даёт компоненты вектора напряжённости.

Связь \(\mathbf{E} = -\nabla \varphi\) обеспечивает фундамент для решения задач распределения заряда и определения сил, действующих на заряды, через знание только потенциала. Это позволяет применять методы потенциалов для проектирования электростатических устройств и оценки электростатических воздействий в сложных геометриях.

Роль диэлектриков в изменении свойств электростатического поля

Диэлектрики влияют на электростатическое поле за счет поляризации, при которой в материале возникают дипольные моменты, направленные противоположно внешнему полю. Это приводит к снижению результирующей напряжённости поля внутри диэлектрика по сравнению с вакуумом.

Константа диэлектрической проницаемости ε характеризует способность вещества ослаблять электростатическое поле. Чем выше ε, тем сильнее поле уменьшается. Величина ε определяется структурой и молекулярной подвижностью материала и варьируется от ~1 у вакуума до сотен у некоторых полимеров и керамик.

Поляризация диэлектрика формирует на его поверхности дополнительные заряды, компенсирующие часть внешнего поля. Это снижает потенциал и энергию поля внутри среды, что критично при проектировании конденсаторов и изоляционных систем, где важно минимизировать утечки и предотвратить пробой.

При расчётах электростатических задач с диэлектриками необходимо учитывать границы раздела двух сред, где возникают скачки напряжённости поля. Правильное моделирование интерфейсов влияет на точность определения распределения потенциала и зарядов.

Использование диэлектриков с высокой ε позволяет создавать компактные элементы с увеличенной ёмкостью, однако сопровождается ростом диэлектрических потерь и уменьшением допустимого рабочего напряжения. Оптимальный выбор материала зависит от баланса между электрической прочностью и требуемой ёмкостью.

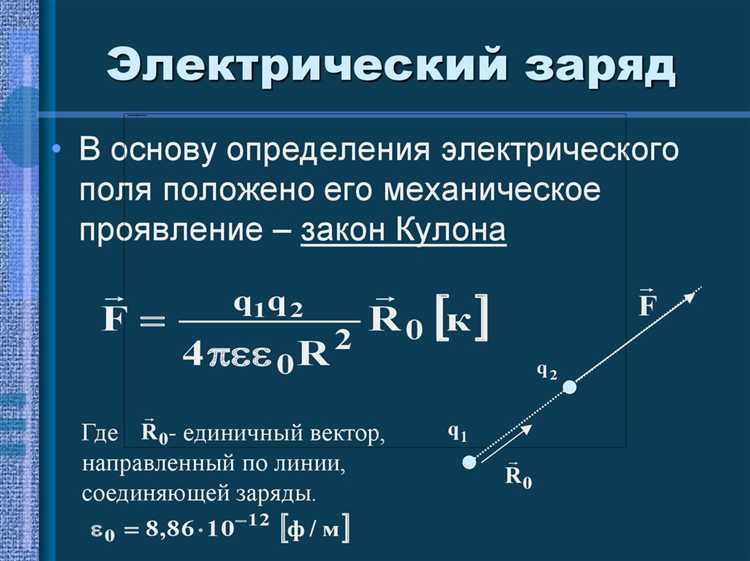

Применение закона Кулона для расчёта силы взаимодействия зарядов

Закон Кулона описывает силу F взаимодействия между двумя точечными зарядами q₁ и q₂, расположенными на расстоянии r друг от друга, и формулируется как:

F = k · |q₁·q₂| / r²,

где k – коэффициент пропорциональности, равный приблизительно 8,9875·10⁹ Н·м²/Кл² в вакууме.

Для точного расчёта следует учитывать:

• Модуль зарядов – необходимо использовать абсолютные значения, поскольку сила всегда положительна (по модулю), а направление зависит от знаков зарядов;
• Расстояние между центрами зарядов – измеряется в метрах, и малейшая погрешность влияет на результат, так как сила обратно пропорциональна квадрату расстояния;
• Среда, в которой находятся заряды – в материалах с диэлектрической проницаемостью ε сила уменьшается на величину ε, что учитывается путём деления константы k на ε;
• Вектор направления силы – для одноимённых зарядов сила отталкивания направлена вдоль линии, соединяющей заряды, для разноимённых – сила притяжения;

При решении практических задач рекомендуется использовать стандартные единицы СИ: заряды в кулонах, расстояния в метрах, а результат силы – в ньютонах. Следует избегать приближений на малых расстояниях, где распределение заряда может быть не точечно, и учитывать влияние других полей или проводников вблизи.

Примеры выявления градиентов потенциала в реальных электростатических системах

В лабораторных условиях градиенты потенциала в электростатическом поле определяют с помощью электроскопов, электрометров и потенциометров высокого сопротивления. В промышленности для контроля качества изоляции и выявления локальных напряжённостей применяют контактные и бесконтактные датчики, регистрирующие изменения потенциала на поверхности электрооборудования.

В электростатических системах с плоскими и цилиндрическими электродами измерение распределения потенциала проводится путем перемещения зонда с высокоомным входом вдоль оси или по сетке точек, что позволяет построить карту градиентов с точностью до 0,01 В/мм. Для минимизации влияния внешних помех используют экранирование и фильтрацию сигналов.

В системах с диэлектрическими покрытиями и тонкими пленками выявление локальных градиентов осуществляется методом контактной электропотенциометрии с использованием микроэлектродов, что обеспечивает разрешение по пространству до 10 мкм. Такой подход применим для оценки равномерности нанесения покрытий и выявления дефектов.

В опытах на поверхности твёрдых тел градиенты потенциала фиксируют с помощью сканирующих зондовых микроскопов (СКЗМ), которые измеряют локальное электрическое поле с высоким разрешением. Это позволяет анализировать влияние микрорельефа и неоднородностей материала на распределение поля.

Для контроля электростатических разрядов в производстве микроэлектроники используют интегрированные сенсоры с микроэлектродами, измеряющие изменения потенциала с частотой до нескольких килогерц, что обеспечивает оперативное обнаружение опасных градиентов и предотвращение повреждений компонентов.

При исследовании воздушных разрядов градиенты потенциала выявляют с помощью электростатических щупов и камер высокого напряжения, что позволяет количественно оценить напряжённость поля и выявить зоны концентрации зарядов. Результаты используются для оптимизации геометрии электродов и повышения устойчивости систем к пробоям.

Вопрос-ответ:

Какие основные характеристики отличают электростатическое поле от других видов электрических полей?

Электростатическое поле возникает вокруг неподвижных электрических зарядов и характеризуется тем, что его линии напряжённости не замкнуты и всегда исходят от положительных зарядов, направляясь к отрицательным. В таком поле отсутствуют токи смещения, и его параметры не меняются со временем, в отличие от переменных электрических полей, связанных с движущимися зарядами или изменяющимися магнитными полями.

Почему напряжённость электростатического поля считается векторной величиной, и что она показывает?

Напряжённость представляет собой вектор, указывающий направление и величину силы, которую поле оказывает на единичный положительный заряд, помещённый в эту точку. Она показывает, с какой силой и в каком направлении заряд будет действовать под влиянием поля. Величина напряжённости зависит от расстояния до источника поля и распределения зарядов.

Каким образом можно экспериментально определить наличие и свойства электростатического поля?

Для обнаружения электростатического поля применяют различные методы, например, используют электроскоп, который реагирует на приближение заряженного тела, или направляют в поле мелкие заряженные частицы и наблюдают их движение. Также с помощью специальных приборов можно измерить напряжённость поля, наблюдая силу, действующую на известный заряд.

В чем состоит принцип суперпозиции при рассмотрении электростатических полей?

Принцип суперпозиции означает, что результирующее поле, создаваемое несколькими неподвижными зарядами, равно векторной сумме полей, создаваемых каждым зарядом отдельно. Это позволяет рассчитывать общее поле в любой точке пространства, учитывая вклад всех зарядов независимо друг от друга.

Как свойства электростатического поля связаны с понятием потенциала?

Электростатическое поле можно охарактеризовать потенциалом — скалярной величиной, которая показывает работу, совершаемую силой поля при перемещении единичного положительного заряда из некоторой точки до бесконечности. Потенциал облегчает анализ поля, так как поле напряжённости можно получить как градиент потенциала. В электростатическом поле линии напряжённости всегда направлены в сторону убывания потенциала.
